ミスミ

チェックバルブ

カタログ |P.2-1468

数量スライド割引
当日出荷可能

4.8

平均満足度4.8

この商品のレビューをみる（5件）

通常単価(税別): 780円～1,060円

税込単価: 858円～1,166円

【特長】・圧縮空気の逆流を防ぐバルブです。・エアーの逆流を防ぐため、出力側の圧...

詳細情報を確認する

本体形状
ストレート
本体材質
ポリブチレンテレフタレート
種類
標準
シール材質
ニトリルゴム
使用圧力範囲 (MPa)
0::0.9
作動圧力 (MPa)
0.01

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が15型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

BVCVP

(M5)

(呼び4・6・8)

(カラーリング形状)

部品名	[ M ]材質	表面処理
樹脂本体	PBT	－
Oリング	NBR	－
弁体	POM	－
弁体押え	POM	－
弁体パッキン	NBR	－
開放リング	POM	－
ガイドリング	黄銅	無電解ニッケルメッキ
スプリング	ステンレス
弾性体スリーブ	NBR	－
金属部	黄銅	無電解ニッケルメッキ

規格表

型式	−	呼び	−	流れ方向
BVCVP4 BVCVP6	− −	M5 6	−	B

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		呼び選択	流れ方向選択	ねじサイズ T	A	B	L	P	H (二面幅)	X	Y	有効断面積 (mm²)	質量 (g)	￥基準単価	￥スライド単価
Type	チューブ外径 (mm) D	呼び選択	流れ方向選択	ねじサイズ T	A	B	L	P	H (二面幅)	X	Y	有効断面積 (mm²)	質量 (g)	1〜9コ	10〜30
BVCVP	4	M5	A B	M5×0.8	3	24.2	21.2	9	8	9.8	7.8	2.6	4.3	740	560
		1	A B	R1/8	8	23.9	19.9	9	10			2.7	7.7	650	590
		4	−	−	−	31.5	−	9	−			2.9	3.7	650	590
	6	1	A B	R1/8	8	30.5	26.5	11	10	11.8	9.8	7.2	9.0	760	570
		2	A B	R1/4	11	27.8	21.8	11	14			7.3	16.1	750	610
		6	−	−	−	34	−	11	−			7.5	5.4	660	570
	8	1	A B	R1/8	8	35.5	31.5	14	14	−	−	7.3	19.3	880	650
		2	A B	R1/4	11	39.5	33.5	14	14			14.5	21.7	810	660
		8	−	−	−	47.3	−	15	−			15.5	13.0	700	600

型番リスト

表示件数

型番

入力側ポート種類

出力側ポート種類

有効断面積【区分】

(㎜2)

有効断面積

(㎜2)

チューブの呼び D

(mm)

チューブの呼び D2

(mm)

ねじの呼び

流れ方向

RoHS?

最小発注数量

オネジ	ワンタッチ継手	5以下	2.7	4	-	1(R1/8)	A(オネジ側入力)	10	1個
ワンタッチ継手	オネジ	5以下	2.7	4	-	1(R1/8)	B(オネジ側出力)	10	1個
ワンタッチ継手	ワンタッチ継手	5以下	2.9	4	4	-	-	10	1個
オネジ	ワンタッチ継手	5以下	2.6	4	-	M5	A(オネジ側入力)	10	1個
ワンタッチ継手	オネジ	5以下	2.6	4	-	M5	B(オネジ側出力)	10	1個
オネジ	ワンタッチ継手	～10	7.2	6	-	1(R1/8)	A(オネジ側入力)	10	1個
ワンタッチ継手	オネジ	～10	7.2	6	-	1(R1/8)	B(オネジ側出力)	10	1個
オネジ	ワンタッチ継手	～10	7.3	6	-	2(R1/4)	A(オネジ側入力)	10	1個
ワンタッチ継手	オネジ	～10	7.3	6	-	2(R1/4)	B(オネジ側出力)	10	1個
ワンタッチ継手	ワンタッチ継手	～10	7.5	6	6	-	-	10	1個
オネジ	ワンタッチ継手	～10	7.3	8	-	1(R1/8)	A(オネジ側入力)	10	1個
ワンタッチ継手	オネジ	～10	7.3	8	-	1(R1/8)	B(オネジ側出力)	10	1個
オネジ	ワンタッチ継手	～15	14.5	8	-	2(R1/4)	A(オネジ側入力)	10	1個
ワンタッチ継手	オネジ	～15	14.5	8	-	2(R1/4)	B(オネジ側出力)	10	1個
ワンタッチ継手	ワンタッチ継手	～20	15.5	8	8	-	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

780円 ( 858円 )	在庫品1日目当日出荷可能
780円 ( 858円 )	在庫品1日目当日出荷可能
780円 ( 858円 )	在庫品1日目当日出荷可能
890円 ( 979円 )	在庫品1日目当日出荷可能
820円 ( 902円 )	在庫品1日目当日出荷可能
910円 ( 1,001円 )	在庫品1日目当日出荷可能
850円 ( 935円 )	在庫品1日目当日出荷可能
850円 ( 935円 )	在庫品1日目当日出荷可能
900円 ( 990円 )	在庫品1日目当日出荷可能
790円 ( 869円 )	在庫品1日目当日出荷可能
900円 ( 990円 )	在庫品1日目当日出荷可能
1,060円 ( 1,166円 )	在庫品1日目当日出荷可能
970円 ( 1,067円 )	在庫品1日目当日出荷可能
960円 ( 1,056円 )	在庫品1日目当日出荷可能
840円 ( 924円 )	在庫品1日目当日出荷可能

基本情報

【特長】・圧縮空気の逆流を防ぐバルブです。・エアーの逆流を防ぐため、出力側の圧力を変化させずに保つことができます。

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

納期

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

数量区分	標準対応	個別対応
数量区分	小口	大口
数量	１～20	21～
出荷日	通常	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

特長
・エアーの逆流を防ぐため、出力側の圧力を
変化させずに保つことができます。
・真空保持、低圧配管にも使用できます。
・材質が樹脂であるため、軽量です。

■仕様

使用流体	空気
使用圧力範囲	0.1〜0.9MPa
最低作動差圧＊	0.01MPa
使用温度範囲	0〜60℃(凍結なきこと)
最低逆止差圧	0.04MPa

＊最低作動差圧とは、自由
流れ方向よりエアをINし
た際、二次側（OUT）へ導
通し始める圧力。

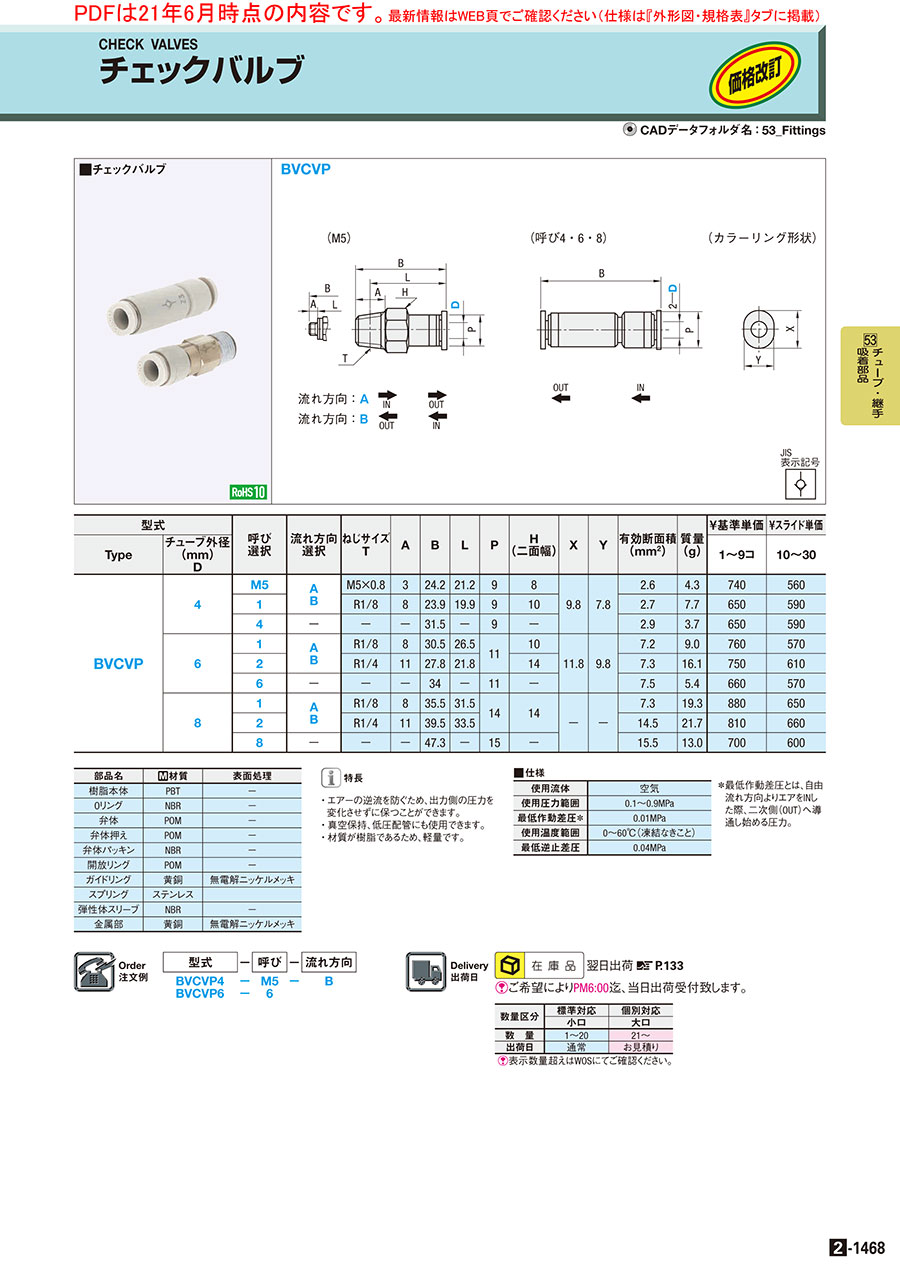

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
