メカニカル部品技術窓口
ふっ素樹脂継手 メイルコネクタ/ボアスルーコネクタ
- 環境対応
- RoHS対応（10物質）
- 特性・用途
- 耐食性・耐薬品 / 非磁性 / 耐熱性
- チューブサイズ規格
- メートル系
- 種類
- 継手本体
- 本体材質
- ふっ素樹脂
- 接続種類
- ねじ⇔管
- 接続ねじの種類
- R
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が21型番あります。

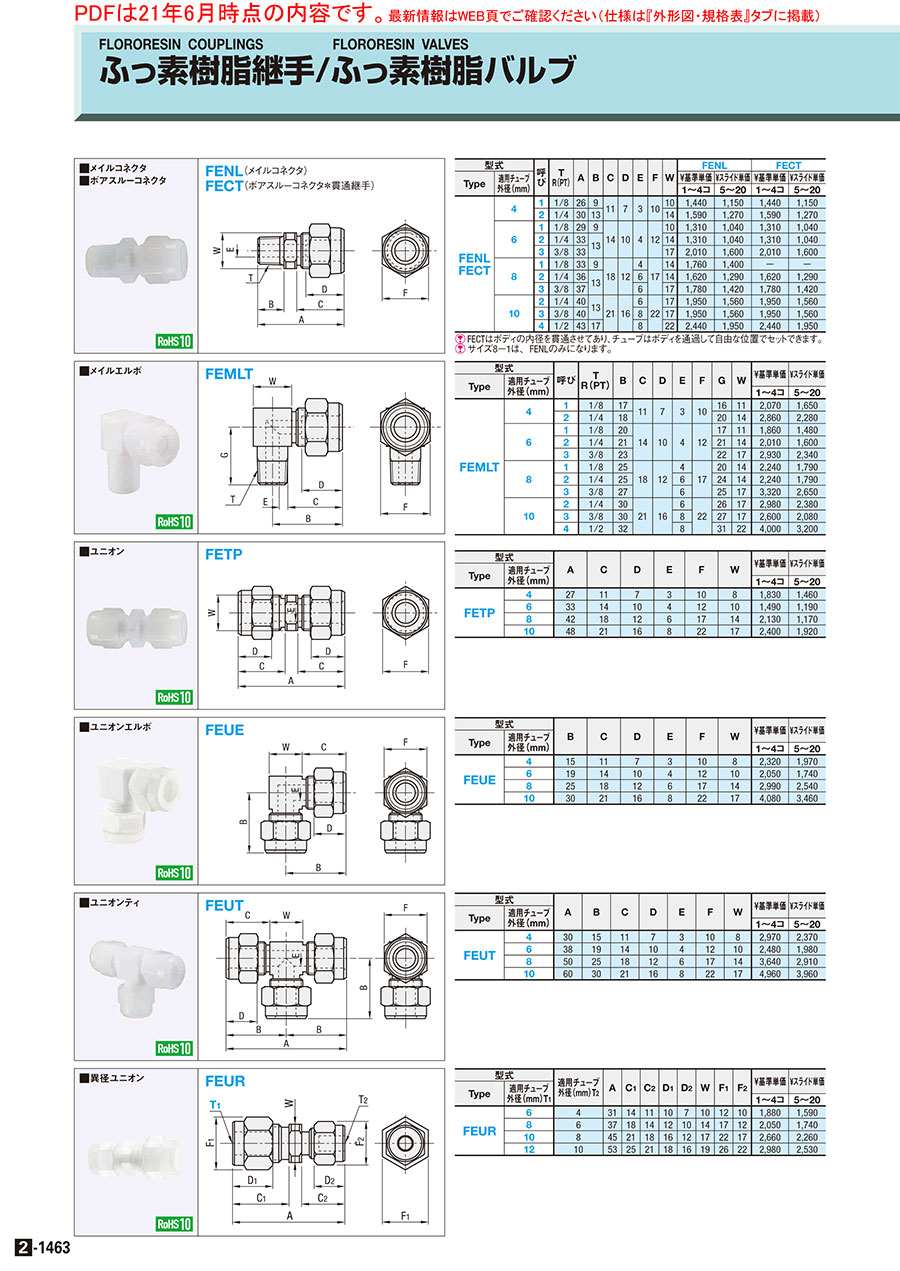

外形図・規格表
外形図
FENL（メイルコネクタ）
FECT（ボアスルーコネクタ＊貫通継手）
FECT（ボアスルーコネクタ＊貫通継手）
規格表
| 型式 | − | 呼び |
| FENL4 | − | 1 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]FECTはボディの内径を貫通させてあり、チューブはボディを通過して自由な位置でセットできます。
[ ! ]サイズ8−1は、FENLのみになります。
[ ! ]E寸法はFENLのみとなり、FECTの内径は適用チューブ外形と同等になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | 呼び | T R(PT) | A | B | C | D | E | F | W | FENL | FECT | |||
| Type | 適用チュ−ブ 外径(mm) | ￥基準単価 | ¥スライド単価 | ￥基準単価 | ¥スライド単価 | |||||||||
| 1〜4コ | 5〜20 | 1〜4コ | 5〜20 | |||||||||||
| FENL FECT | 4 | 1 | 1/8 | 26 | 9 | 11 | 7 | 3 | 10 | 10 | 1,440 | 1,150 | 1,440 | 1,150 |
| 2 | 1/4 | 30 | 13 | 14 | 1,590 | 1,270 | 1,590 | 1,270 | ||||||
| 6 | 1 | 1/8 | 29 | 9 | 14 | 10 | 4 | 12 | 10 | 1,310 | 1,040 | 1,310 | 1,040 | |
| 2 | 1/4 | 33 | 13 | 14 | 1,310 | 1,040 | 1,310 | 1,040 | ||||||
| 3 | 3/8 | 33 | 17 | 2,010 | 1,600 | 2,010 | 1,600 | |||||||
| 8 | 1 | 1/8 | 33 | 9 | 18 | 12 | 4 | 17 | 14 | 1,760 | 1,400 | － | － | |
| 2 | 1/4 | 36 | 13 | 6 | 14 | 1,620 | 1,290 | 1,620 | 1,290 | |||||
| 3 | 3/8 | 37 | 6 | 17 | 1,780 | 1,420 | 1,780 | 1,420 | ||||||
| 10 | 2 | 1/4 | 40 | 13 | 21 | 16 | 6 | 22 | 17 | 1,950 | 1,560 | 1,950 | 1,560 | |
| 3 | 3/8 | 40 | 8 | 17 | 1,950 | 1,560 | 1,950 | 1,560 | ||||||
| 4 | 1/2 | 43 | 17 | 8 | 22 | 2,440 | 1,950 | 2,440 | 1,950 | |||||
[ ! ]サイズ8−1は、FENLのみになります。
[ ! ]E寸法はFENLのみとなり、FECTの内径は適用チューブ外形と同等になります。
構造図 ・ナットの締め付けトルク（参考値）
| 温度対圧力曲線 ・仕様
| |||||||||||||||||||||||||||||||||
[ ! ] 1. ふっ素樹脂(PFA)チューブを使用して測定したものです。
① 継手のナットを外し、チューブに通す。
② チューブを継手に差し込む。
③ ナットを締め付け、継手とチューブを固定する。
2. チューブの一般公差は表記のトルク値で締め付ければ吸収されます。
3. 締付回転数は手で軽く締付けて、急に固くなったところからの回転数です。
[ ! ]チューブは>>こちらのふっ素樹脂チューブ、>>こちらのふっ素ゴムチューブを参照してください。
[ ! ]ふっ素樹脂(PFA)チューブ等硬いチューブを使用した場合、チューブインサートは不要です。
・特長
耐薬品性に非常に優れます。
特殊工具を一切使わずにスパナでナットを締め付けられます。
① 継手のナットを外し、チューブに通す。
② チューブを継手に差し込む。
③ ナットを締め付け、継手とチューブを固定する。
2. チューブの一般公差は表記のトルク値で締め付ければ吸収されます。
3. 締付回転数は手で軽く締付けて、急に固くなったところからの回転数です。
[ ! ]チューブは>>こちらのふっ素樹脂チューブ、>>こちらのふっ素ゴムチューブを参照してください。
[ ! ]ふっ素樹脂(PFA)チューブ等硬いチューブを使用した場合、チューブインサートは不要です。
・特長
耐薬品性に非常に優れます。
特殊工具を一切使わずにスパナでナットを締め付けられます。
関連部品
ふっ素樹脂継手 | ||||||
| カテゴリページ | ||||||
| 代表商品 | ||||||
| 画像 |  |  |  |  |  |  |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
クリーン洗浄・梱包済みでお届けします
|
|---|
1,740円 ( 1,914円 ) | 在庫品1日目当日出荷可能 |
|
1,860円 ( 2,046円 ) | 在庫品1日目当日出荷可能 |
|
1,530円 ( 1,683円 ) | 在庫品1日目当日出荷可能 |
|
1,530円 ( 1,683円 ) | 在庫品1日目当日出荷可能 |
|
2,340円 ( 2,574円 ) | 在庫品1日目当日出荷可能 |
|
1,890円 ( 2,079円 ) | 在庫品1日目当日出荷可能 |
|
2,080円 ( 2,288円 ) | 在庫品1日目当日出荷可能 |
|
2,280円 ( 2,508円 ) | 在庫品1日目当日出荷可能 |
|
2,280円 ( 2,508円 ) | 在庫品1日目当日出荷可能 |
|
2,850円 ( 3,135円 ) | 在庫品1日目当日出荷可能 |
|
1,680円 ( 1,848円 ) | 在庫品1日目当日出荷可能 |
|
1,860円 ( 2,046円 ) | 在庫品1日目当日出荷可能 |
|
1,530円 ( 1,683円 ) | 在庫品1日目当日出荷可能 |
|
1,530円 ( 1,683円 ) | 在庫品1日目当日出荷可能 |
|
2,340円 ( 2,574円 ) | 在庫品1日目当日出荷可能 |
|
2,060円 ( 2,266円 ) | 在庫品1日目当日出荷可能 |
|
1,890円 ( 2,079円 ) | 在庫品1日目当日出荷可能 |
|
2,080円 ( 2,288円 ) | 在庫品1日目当日出荷可能 |
|
2,280円 ( 2,508円 ) | 在庫品1日目当日出荷可能 |
|
2,280円 ( 2,508円 ) | 在庫品1日目当日出荷可能 |
|
2,850円 ( 3,135円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
締付けに特殊工具不要。高耐薬品性のオールふっ素樹脂継手です。
