ボールバルブワンタッチ継手タイプ　エルボ-両ハンドルタイプ-

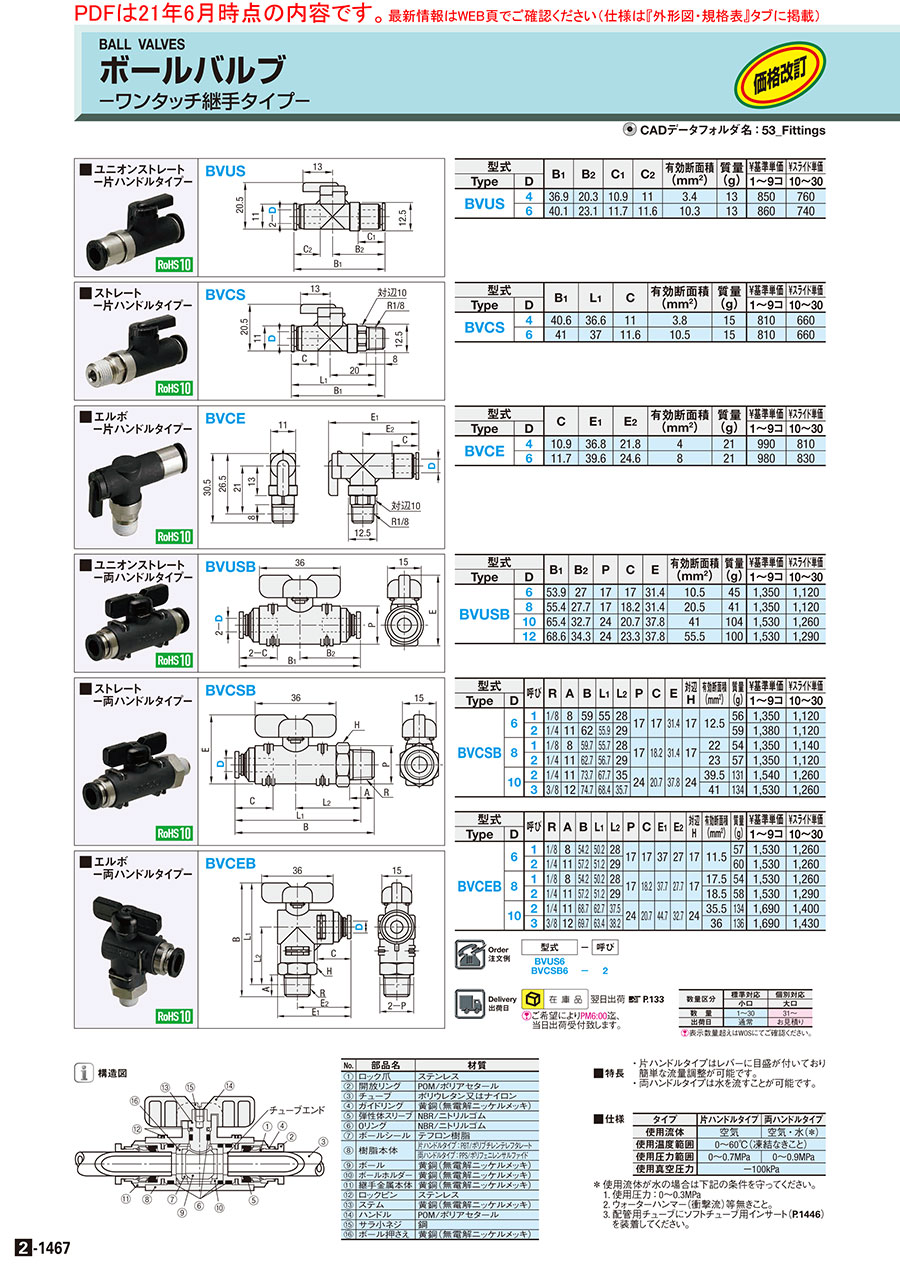

カタログ |P.2-1467

数量スライド割引
当日出荷可能

平均満足度4.0

この商品のレビューをみる（2件）

通常単価(税別): 1,610円～1,770円

税込単価: 1,771円～1,947円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ボールバルブワンタッチ継手タイプエルボ片ハンドルタイプ

通常価格(税別)： 1,070円 (税込価格：1,177円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ボールバルブワンタッチ継手タイプ　ユニオンストレート-両ハンドルタイプ-

4.7

通常価格(税別)： 1,450円 (税込価格：1,595円)

通常出荷日：在庫品1日目

・ワンタッチ継手付のボールバルブです。・両ハンドルタイプは水を流すことが可能で...

詳細情報を確認する

ポート数
2
ポジション数
2位置ノーマルクローズ
本体形状
ワンタッチ継手付
切換操作
両ハンドル
配管口の種類
R,ワンタッチ配管
操作状態保持
保持
使用流体
空気・水

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が6型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

BVCEB

規格表

型式	−	呼び
BVCEB6	−	2

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		呼び	R	A	B	L₁	L₂	P	C	E₁	E₂	対辺 H	有効断面積 (mm²)	質量 (g)	￥基準単価	￥スライド単価
Type	D														1〜9コ	10〜30
BVCEB	6	1	1/8	8	54.2	50.2	28	17	17	37	27	17	11.5	57	1,530	1,260
		2	1/4	11	57.2	51.2	29							60	1,530	1,260
	8	1	1/8	8	54.2	50.2	28	17	18.2	37.7	27.7	17	17.5	54	1,530	1,260
		2	1/4	11	57.2	51.2	29						18.5	58	1,530	1,290
	10	2	1/4	11	68.7	62.7	37.5	24	20.7	44.7	32.7	24	35.5	134	1,690	1,400
		3	3/8	12	69.7	63.4	38.2						36	136	1,690	1,430

型番リスト

表示件数

型番

チューブ外径 D(またはD1)

有効断面積【区分】

(mm2)

有効断面積

(mm2)

呼び

RoHS?

最小発注数量

[φ6] 6	～15	11.5	1（R1/8）	10	1個
[φ6] 6	～15	11.5	2（R1/4）	10	1個
[φ8] 8	～20	17.5	1（R1/8）	10	1個
[φ8] 8	～20	18.5	2（R1/4）	10	1個
[φ10] 10	～40	35.5	2（R1/4）	10	1個
[φ10] 10	～40	36	3（R3/8）	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,610円 ( 1,771円 )	在庫品1日目当日出荷可能
1,610円 ( 1,771円 )	在庫品1日目当日出荷可能
1,610円 ( 1,771円 )	在庫品1日目当日出荷可能
1,610円 ( 1,771円 )	在庫品1日目当日出荷可能
1,770円 ( 1,947円 )	在庫品1日目当日出荷可能
1,770円 ( 1,947円 )	在庫品1日目当日出荷可能

基本情報

・ワンタッチ継手付のボールバルブです。・両ハンドルタイプは水を流すことが可能です。

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

納期

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

数量区分	標準対応	個別対応
数量区分	小口	大口
数　量	1～30	31～
出荷日	通常	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

構造図

■特長

No.	部品名	材質
①	ロック爪	ステンレス
②	開放リング	POM/ポリアセタ－ル
③	チュ－ブ	ポリウレタン又はナイロン
④	ガイドリング	黄銅(無電解ニッケルメッキ)
⑤	弾性体スリ－ブ	NBR/ニトリルゴム
⑥	Oリング	NBR/ニトリルゴム
⑦	ボ－ルシ－ル	テフロン樹脂
⑧	樹脂本体	片ハンドルタイプ：PBT/ポリブチレンテレフタレ－ト
⑧	樹脂本体	両ハンドルタイプ：PPS/ポリフェニレンサルファイド
⑨	ボ－ル	黄銅(無電解ニッケルメッキ)
⑩	ボ－ルホルダ－	黄銅(無電解ニッケルメッキ)
⑪	継手金属本体	黄銅(無電解ニッケルメッキ)
⑫	ロックピン	ステンレス
⑬	ステム	黄銅(無電解ニッケルメッキ)
⑭	ハンドル	POM/ポリアセタ－ル
⑮	サラ小ネジ	鋼
⑯	ボ－ル押さえ	黄銅(無電解ニッケルメッキ)

・片ハンドルタイプはレバーに目盛が付いており
簡単な流量調整が可能です。
・両ハンドルタイプは水を流すことが可能です。

■仕様

タイプ	片ハンドルタイプ	両ハンドルタイプ
使用流体	空気	空気・水(＊)
使用温度範囲	0～60℃(凍結なきこと)
使用圧力範囲	0～0.7MPa	0～0.9MPa
使用真空圧力	ー100kPa

＊使用流体が水の場合は下記の条件を守ってください。
1.使用圧力：O～0.3MPa
2.ウォーターハンマー(衝撃流)等無きこと。
3.配管用チューブにソフトチューブ用インサート(こちら)を
装着してください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
