ワンタッチ継手 バルクヘッドユニオン
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が10型番あります。

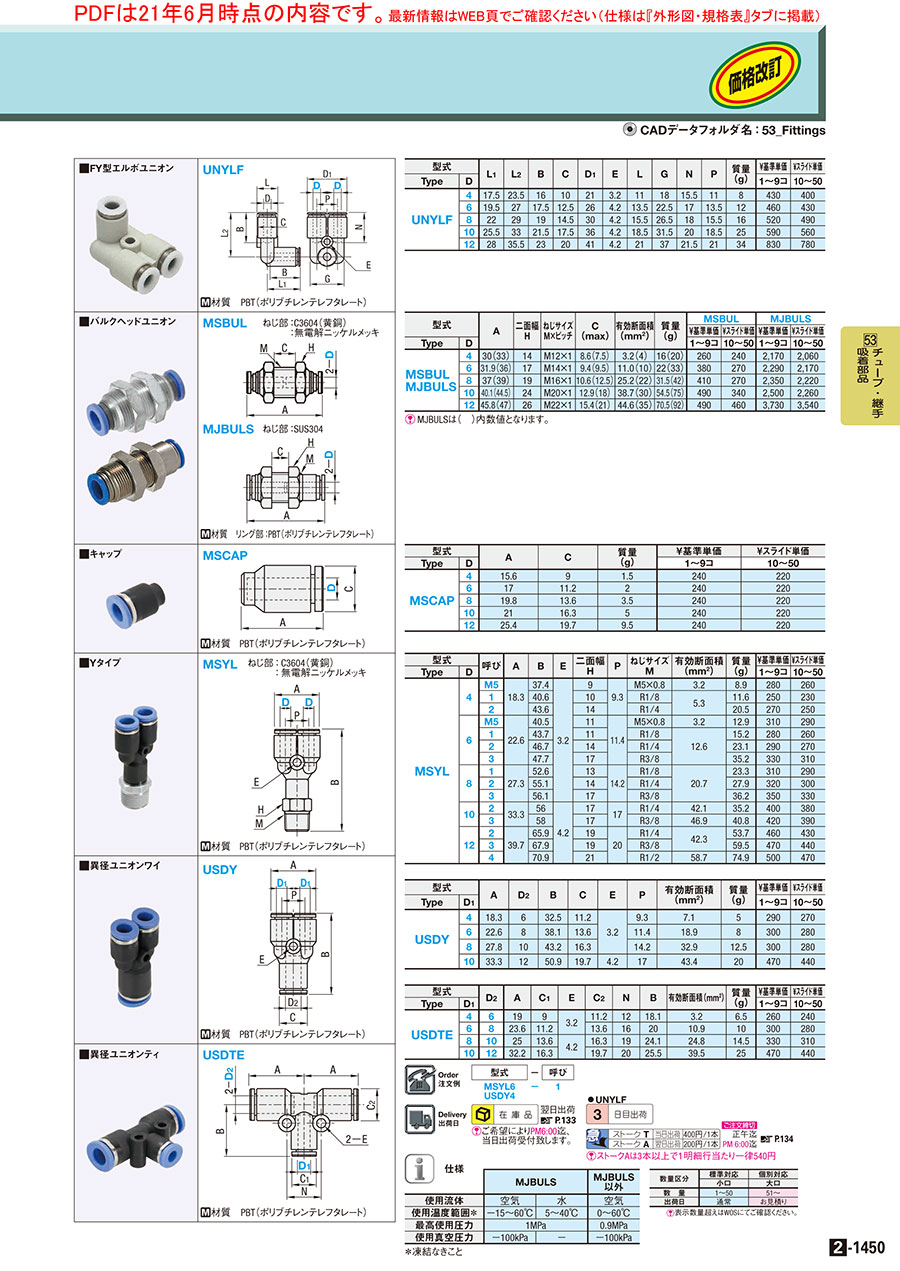

外形図・規格表
MSBUL
MJBULS
ねじ部：C3604（黄銅）/無電解ニッケルメッキ ねじ部：SUS304
[ M ]材質 リング部：PBT（ポリブチレンテレフタレート）
[ M ]材質 リング部：PBT（ポリブチレンテレフタレート）
規格表
| 型式 |
| MSBUL6 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ] MJBULSは（ ）内数値となります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | A | 二面幅 H | ねじサイズ M×ピッチ | C (max) | 有効断面積(mm2) | 質量 (g) | MSBUL | MJBULS | |||
| ￥基準単価 | ￥スライド単価 | ￥基準単価 | ￥スライド単価 | ||||||||
| Type | D | 1～9コ | 10～50 | 1～9コ | 10～50 | ||||||
| MSBUL MJBULS | 4 | 30(33) | 14 | M12×1 | 8.6(7.5) | 3.2(4) | 16(20) | 260 | 240 | 2,170 | 2,060 |
| 6 | 31.9(36) | 17 | M14×1 | 9.4(9.5) | 11.0(10) | 22(33) | 380 | 270 | 2,290 | 2,170 | |
| 8 | 37(39) | 19 | M16×1 | 10.6(12.5) | 25.2(22) | 31.5(42) | 410 | 270 | 2,350 | 2,220 | |
| 10 | 40.1(44.5) | 24 | M20×1 | 12.9(18) | 38.7(30) | 54.5(75) | 490 | 340 | 2,500 | 2,260 | |
| 12 | 45.8(47) | 26 | M22×1 | 15.4(21) | 44.6(35) | 70.5(92) | 490 | 460 | 3,730 | 3,540 | |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,760円 ( 3,036円 ) | 在庫品1日目当日出荷可能 |
2,920円 ( 3,212円 ) | 在庫品1日目当日出荷可能 |
2,990円 ( 3,289円 ) | 在庫品1日目当日出荷可能 |
3,180円 ( 3,498円 ) | 在庫品1日目当日出荷可能 |
4,740円 ( 5,214円 ) | 在庫品1日目当日出荷可能 |
340円 ( 374円 ) | 在庫品1日目当日出荷可能 |
480円 ( 528円 ) | 在庫品1日目当日出荷可能 |
520円 ( 572円 ) | 在庫品1日目当日出荷可能 |
620円 ( 682円 ) | 在庫品1日目当日出荷可能 |
620円 ( 682円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】・ワンタッチ継手 バルクヘッドユニオンです。・在庫品のため即日出荷可能です。
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
概要・仕様
仕様・概要
仕様
＊凍結なきこと
| MJBULS | MJBULS 以外 | ||
| 使用流体 | 空気 | 水 | 空気 |
| 使用温度範囲＊ | −15〜60℃ | 5～40℃ | 0〜60℃ |
| 最高使用圧力 | 1MPa | 0.9MPa | |
| 使用真空圧力 | −100kPa | − | −100kPa |
商品担当おすすめ
ワンタッチ継手 バルクヘッドユニオンのレビュー
制御盤のエア取り入れように使用しました。
5
5.02019/01/05
取り付け穴加工、取り付け共に簡単でした。
イメージしている物の名称が分からず、サポートの方に聞いて名称を教えて頂きました...もっと読む
2人が参考にしています。
隔壁貫通
4
4.02018/05/08
盤内のエアパージ用に使用しました。
ブロー等エア漏れによる影響が無い箇所の使用なら問題御座いません
0人が参考にしています。
