ダクトホース・アルミダクトホース用配管部品ダンパ

カタログ |P.2-1384

数量スライド割引
納期短縮
一部当日出荷可能

平均満足度4.0

この商品のレビューをみる（5件）

通常単価(税別): 7,710円～41,920円

税込単価: 8,481円～46,112円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ダクトホース・アルミダクトホース用配管部品　取付フランジ

4.1

通常価格(税別)： 1,130円 (税込価格：1,243円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ダクト配管用マニホールド

3.5

通常価格(税別)： 15,790円 (税込価格：17,369円)

通常出荷日：11 日目

【特長】・アルミダクト用の配管部品です。【材質】・一般構造用鋼、SS400、S...

詳細情報を確認する

環境対応
RoHS対応（10物質）
特性・用途
該当なし
種類
ダンパ
材質証明書
対象

ご注意

【仕様変更】25年11月より順次、材質・梱包仕様が変更になります。
一部型番は仕様変更対象外となります。詳細はこちらをご確認ください。
変更前後の商品が混在してお手元に届く可能性がありますが、使用上問題はございません。
洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が48型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

Type			[ M ]材質	[ S ]表面処理
アルミダクトホース用
フランジなし	フランジ付	両フランジ
HOANM	HOANPM	HOANPFM	一般構造用鋼	アクリル焼付け塗装日塗工No.25-60B　半ツヤ（近似マンセルNo.5Y6/1）
HOAN	HOANP	HOANFP	SUS304	−

規格表

型式

HORM50−65

型式		D	A	B	C	D₁	P.C.D.	d₁
Type	呼び径
アルミダクトホース用 (フランジなし) HOANM HOAN (フランジ付) HOANPM HOANP (両フランジ付) HOANPFM HOANFP	38	38	99	41	(78)	66	52	6.6
	50	48.5				79	65
	65	63.5				91.5	77.5
	75	75	119	51		111	94	9
	100	98				136	119
	113	112	119	51		152	134
	125	124	150	66		168	148
	150	149				193	173

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

呼び径	￥基準単価
呼び径	HOANM	HOAN	HOANPM	HOANP	HOANPFM	HOANFP
38	7,080	13,280	8,230	16,510	8,810	18,110
50	7,350	13,880	8,470	17,280	9,030	18,980
65	7,430	14,070	8,720	17,440	9,360	19,120
75	7,520	14,180	8,510	17,770	9,000	19,560
100	7,760	14,860	8,820	18,250	9,350	19,940
113	10,840	17,650	11,640	20,840	12,560	24,530
125	11,600	19,910	13,980	26,200	15,160	29,340
150	14,650	28,740	18,000	35,230	19,670	38,470

■バルブ開閉とレバーの位置

[ ! ]バルブの開閉による風量データはございません。

■レバー部の寸法（全サイズ同寸法）

型番リスト

表示件数

型番

材質

種類

呼び径

(φ)

材質証明書：材質

材質証明書：表面処理

RoHS?

最小発注数量

SUS304	フランジなし	38	SUS304	-	10	1個
SUS304	フランジなし	50	SUS304	-	10	1個
SUS304	フランジなし	65	SUS304	-	10	1個
SUS304	フランジなし	75	SUS304	-	10	1個
SUS304	フランジなし	100	SUS304	-	10	1個
SUS304	フランジなし	113	SUS304	-	10	1個
SUS304	フランジなし	125	SUS304	-	10	1個
SUS304	フランジなし	150	SUS304	-	10	1個
SUS304	両フランジ付	38	SUS304	-	10	1個
SUS304	両フランジ付	50	SUS304	-	10	1個
SUS304	両フランジ付	65	SUS304	-	10	1個
SUS304	両フランジ付	75	SUS304	-	10	1個
SUS304	両フランジ付	100	SUS304	-	10	1個
SUS304	両フランジ付	113	SUS304	-	10	1個
SUS304	両フランジ付	125	SUS304	-	10	1個
SUS304	両フランジ付	150	SUS304	-	10	1個
一般構造用鋼	フランジなし	38	一般構造用鋼	アクリル焼付け塗装	10	1個
一般構造用鋼	フランジなし	50	一般構造用鋼	アクリル焼付け塗装	10	1個
一般構造用鋼	フランジなし	65	一般構造用鋼	アクリル焼付け塗装	10	1個
一般構造用鋼	フランジなし	75	一般構造用鋼	アクリル焼付け塗装	10	1個
一般構造用鋼	フランジなし	100	一般構造用鋼	アクリル焼付け塗装	10	1個
一般構造用鋼	フランジなし	113	一般構造用鋼	アクリル焼付け塗装	10	1個
一般構造用鋼	フランジなし	125	一般構造用鋼	アクリル焼付け塗装	10	1個
一般構造用鋼	フランジなし	150	一般構造用鋼	アクリル焼付け塗装	10	1個
SUS304	フランジ付	38	SUS304	-	10	1個
SUS304	フランジ付	50	SUS304	-	10	1個
SUS304	フランジ付	65	SUS304	-	10	1個
SUS304	フランジ付	75	SUS304	-	10	1個
SUS304	フランジ付	100	SUS304	-	10	1個
SUS304	フランジ付	113	SUS304	-	10	1個
SUS304	フランジ付	125	SUS304	-	10	1個
SUS304	フランジ付	150	SUS304	-	10	1個
一般構造用鋼	両フランジ付	38	一般構造用鋼	アクリル焼付け塗装	10	1個
一般構造用鋼	両フランジ付	50	一般構造用鋼	アクリル焼付け塗装	10	1個
一般構造用鋼	両フランジ付	65	一般構造用鋼	アクリル焼付け塗装	10	1個
一般構造用鋼	両フランジ付	75	一般構造用鋼	アクリル焼付け塗装	10	1個
一般構造用鋼	両フランジ付	100	一般構造用鋼	アクリル焼付け塗装	10	1個
一般構造用鋼	両フランジ付	113	一般構造用鋼	アクリル焼付け塗装	10	1個
一般構造用鋼	両フランジ付	125	一般構造用鋼	アクリル焼付け塗装	10	1個
一般構造用鋼	両フランジ付	150	一般構造用鋼	アクリル焼付け塗装	10	1個
一般構造用鋼	フランジ付	38	一般構造用鋼	アクリル焼付け塗装	10	1個
SS400	フランジ付	50	SS400	-	10	1個
一般構造用鋼	フランジ付	65	一般構造用鋼	アクリル焼付け塗装	10	1個
一般構造用鋼	フランジ付	75	一般構造用鋼	アクリル焼付け塗装	10	1個
一般構造用鋼	フランジ付	100	一般構造用鋼	アクリル焼付け塗装	10	1個
一般構造用鋼	フランジ付	113	一般構造用鋼	アクリル焼付け塗装	10	1個
一般構造用鋼	フランジ付	125	一般構造用鋼	アクリル焼付け塗装	10	1個
一般構造用鋼	フランジ付	150	一般構造用鋼	アクリル焼付け塗装	10	1個

通常単価(税別) (税込単価)	通常出荷日	クリーン洗浄・梱包済みでお届けしますクリーン洗浄品とは

14,470円 ( 15,917円 )	在庫品1日目当日出荷可能	SH-HOAN38
15,120円 ( 16,632円 )	在庫品1日目当日出荷可能	SH-HOAN50
15,330円 ( 16,863円 )	在庫品1日目当日出荷可能	SH-HOAN65
15,450円 ( 16,995円 )	在庫品1日目当日出荷可能	SH-HOAN75
16,190円 ( 17,809円 )	在庫品1日目当日出荷可能	SH-HOAN100
19,230円 ( 21,153円 )	3日目	SH-HOAN113
21,690円 ( 23,859円 )	在庫品1日目当日出荷可能	SH-HOAN125
31,310円 ( 34,441円 )	在庫品1日目当日出荷可能	SH-HOAN150
19,740円 ( 21,714円 )	在庫品1日目当日出荷可能	SH-HOANFP38
20,680円 ( 22,748円 )	在庫品1日目当日出荷可能	SH-HOANFP50
20,840円 ( 22,924円 )	在庫品1日目当日出荷可能	SH-HOANFP65
21,310円 ( 23,441円 )	在庫品1日目当日出荷可能	SH-HOANFP75
21,730円 ( 23,903円 )	在庫品1日目当日出荷可能	SH-HOANFP100
26,730円 ( 29,403円 )	3日目	SH-HOANFP113
31,970円 ( 35,167円 )	在庫品1日目当日出荷可能	SH-HOANFP125
41,920円 ( 46,112円 )	在庫品1日目当日出荷可能	SH-HOANFP150
7,710円 ( 8,481円 )	在庫品1日目当日出荷可能	-
8,010円 ( 8,811円 )	在庫品1日目当日出荷可能	-
8,100円 ( 8,910円 )	在庫品1日目当日出荷可能	-
8,190円 ( 9,009円 )	在庫品1日目当日出荷可能	-
8,460円 ( 9,306円 )	在庫品1日目当日出荷可能	-
11,810円 ( 12,991円 )	3日目	-
12,640円 ( 13,904円 )	在庫品1日目当日出荷可能	-
15,960円 ( 17,556円 )	在庫品1日目当日出荷可能	-
17,990円 ( 19,789円 )	在庫品1日目当日出荷可能	SH-HOANP38
18,830円 ( 20,713円 )	在庫品1日目当日出荷可能	SH-HOANP50
19,010円 ( 20,911円 )	在庫品1日目当日出荷可能	SH-HOANP65
19,370円 ( 21,307円 )	在庫品1日目当日出荷可能	SH-HOANP75
19,890円 ( 21,879円 )	在庫品1日目当日出荷可能	SH-HOANP100
22,710円 ( 24,981円 )	3日目	SH-HOANP113
28,550円 ( 31,405円 )	在庫品1日目当日出荷可能	SH-HOANP125
38,390円 ( 42,229円 )	在庫品1日目当日出荷可能	SH-HOANP150
9,600円 ( 10,560円 )	在庫品1日目当日出荷可能	-
9,840円 ( 10,824円 )	在庫品1日目当日出荷可能	-
10,200円 ( 11,220円 )	在庫品1日目当日出荷可能	-
9,810円 ( 10,791円 )	在庫品1日目当日出荷可能	-
10,190円 ( 11,209円 )	在庫品1日目当日出荷可能	-
13,680円 ( 15,048円 )	3日目	-
16,520円 ( 18,172円 )	在庫品1日目当日出荷可能	-
21,430円 ( 23,573円 )	在庫品1日目当日出荷可能	-
8,960円 ( 9,856円 )	在庫品1日目当日出荷可能	-
9,230円 ( 10,153円 )	在庫品1日目当日出荷可能	-
9,500円 ( 10,450円 )	在庫品1日目当日出荷可能	-
9,270円 ( 10,197円 )	在庫品1日目当日出荷可能	-
9,610円 ( 10,571円 )	在庫品1日目当日出荷可能	-
12,690円 ( 13,959円 )	3日目	-
15,230円 ( 16,753円 )	11日目	-
19,610円 ( 21,571円 )	在庫品1日目当日出荷可能	-

基本情報

【特長】・アルミダクト用の配管部品です。【材質】・一般構造用鋼、SS400、SUS304があります。

ご注意

【仕様変更】25年11月より順次、材質・梱包仕様が変更になります。
一部型番は仕様変更対象外となります。詳細はこちらをご確認ください。
変更前後の商品が混在してお手元に届く可能性がありますが、使用上問題はございません。
洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応		個別対応
数量区分	小口		大口
数　量	1〜4	5〜20	21～
値引率	基準単価	5％	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

●レデューサの呼び径32, 90, 100及び38～65, 38～75
集塵フードの呼び径32
ダンパの呼び径113

日目出荷

●上記以外

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

■仕様
・使用温度範囲　0～160℃

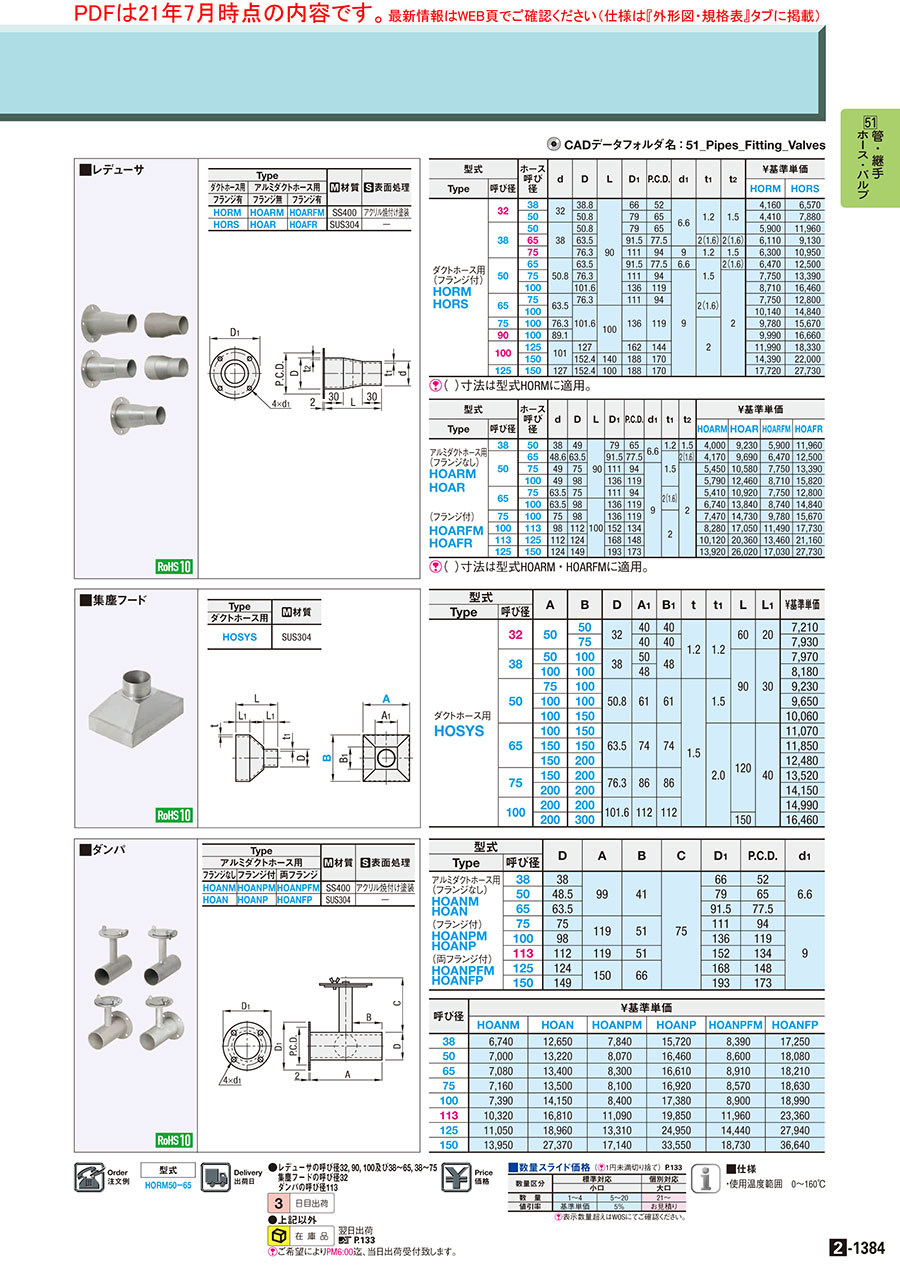

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
ダクトホース・アルミダクトホース用配管部品　取付フランジ
ダクトホースに取り付けるフランジです。
ミスミ
ダクトホース用カフス
ダクトホース用のカフスです。
ミスミ
ダクトホース・アルミダクトホース用配管部品集塵フード
ダクトホース用の集塵フードです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
