ミスミ

ダクトホース用カフス

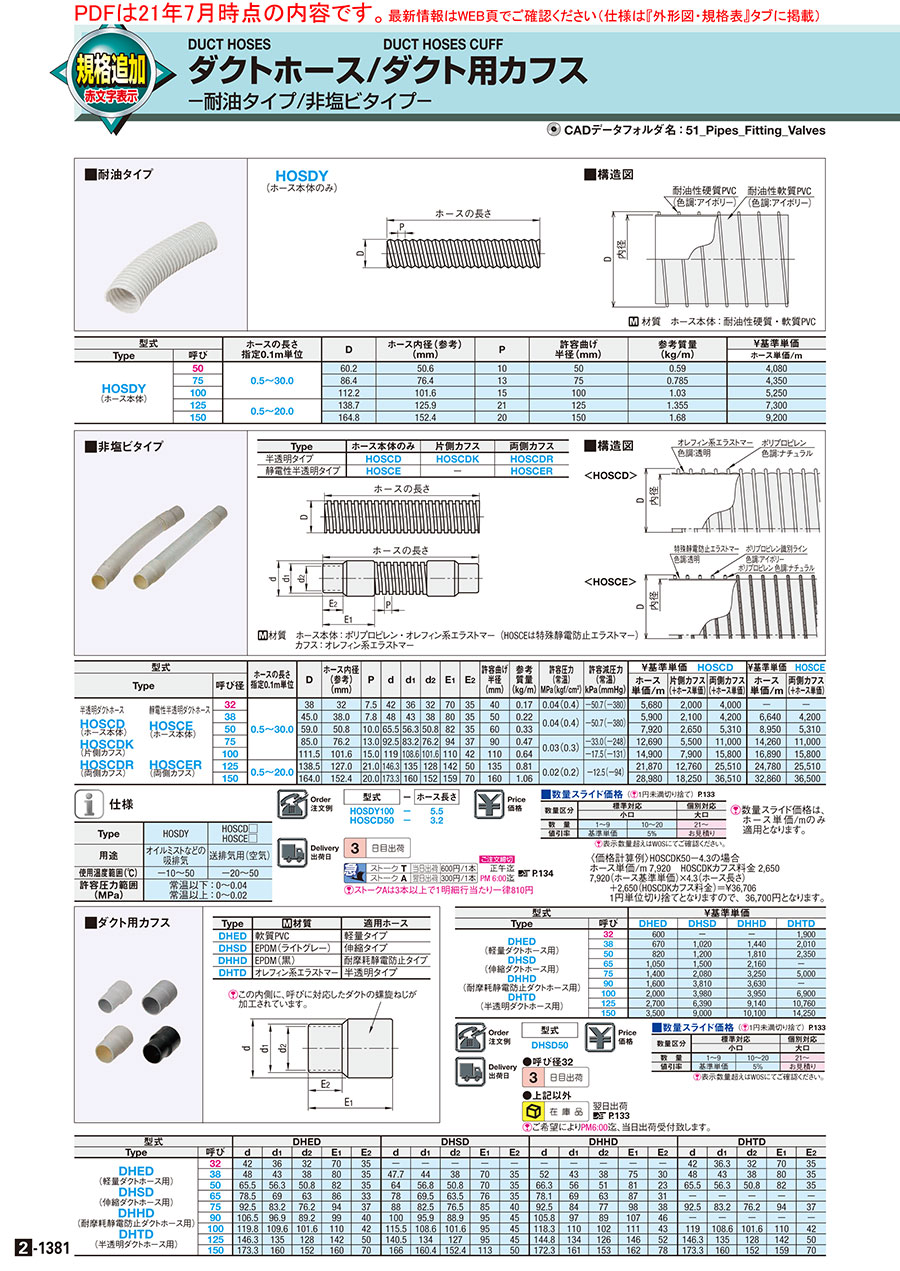

カタログ |P.2-1381

数量スライド割引
納期短縮
一部当日出荷可能

4.2

平均満足度4.2

この商品のレビューをみる（9件）

通常単価(税別): 690円～16,300円

税込単価: 759円～17,930円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ダクトホース・アルミダクトホース用配管部品　取付フランジ

4.1

通常価格(税別)： 1,130円 (税込価格：1,243円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ダクトホース・アルミダクトホース用配管部品ダンパ

通常価格(税別)： 7,710円 (税込価格：8,481円)

通常出荷日：在庫品1日目

【特長】・ダクトホース用のカフスです。【材質】・ポリプロピレンオレフィン系エラ...

詳細情報を確認する

特性・用途
該当なし
種類
カフス

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が32型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

[ ! ]内側にダクトの螺旋ねじが加工されています。
[ ! ]この内側に、呼びに対応したダクトの螺旋ねじが加工されています。

Type	[ M ]材質	適用ホ－ス
DHED	軟質PVC	軽量タイプ
DHSD	EPDM(ライトグレー)	伸縮タイプ
DHHD	EPDM(黒)	耐摩耗静電防止タイプ
DHTD	オレフィン系エラストマー	半透明タイプ

規格表

型式

DHSD50

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		￥基準単価
Type	呼び	DHED	DHSD	DHHD	DHTD
DHED (軽量ダクトホ－ス用) DHSD (伸縮ダクトホ－ス用) DHHD (耐摩耗静電防止ダクトホ－ス用) DHTD (半透明ダクトホ－ス用)	32	630	-	-	2,000
	38	700	1,070	1,510	2,110
	50	860	1,260	1,900	2,470
	65	1,100	1,580	2,270	-
	75	1,470	2,180	3,410	5,250
	90	1,680	4,000	3,810	-
	100	2,100	4,180	4,150	7,250
	125	2,840	6,710	9,600	11,300
	150	3,680	9,450	10,610	14,960

型式		DHED					DHSD					DHHD					DHTD
Type	呼び	d	d₁	d₂	E₁	E₂	d	d₁	d₂	E₁	E₂	d	d₁	d₂	E₁	E₂	d	d₁	d₂	E₁	E₂
DHED (軽量ダクトホ－ス用) DHSD (伸縮ダクトホ－ス用) DHHD (耐摩耗静電防止ダクトホ－ス用) DHTD (半透明ダクトホ－ス用)	32	42	36	32	70	35	－	－	－	－	－	－	－	－	－	－	42	36.3	32	70	35
	38	48	43	38	80	35	47.7	44	38	70	35	52	43	38	75	30	48	43	38	80	35
	50	65.5	56.3	50.8	82	35	64	56.8	50.8	70	35	66.3	56	51	81	23	65.5	56.3	50.8	82	35
	65	78.5	69	63	86	33	78	69.5	63.5	76	35	78.1	69	63	87	31	－	－	－	－	－
	75	92.5	83.2	76.2	94	37	88	82.5	76.5	85	40	92.5	84	77	98	38	92.5	83.2	76.2	94	37
	90	106.5	96.9	89.2	99	40	100	95.9	88.9	95	45	105.8	97	89	107	46	－	－	－	－	－
	100	119.8	109.6	101.6	110	42	115.5	108.6	101.6	95	45	118.3	110	102	111	43	119	108.6	101.6	110	42
	125	146.3	135	128	142	50	140.5	134	127	95	45	144.8	134	126	146	52	146.3	135	128	142	50
	150	173.3	160	152	160	70	166	160.4	152.4	113	50	172.3	161	153	162	78	173.3	160	152	159	70

型番リスト

表示件数

型番

材質

呼び径

(φ)

適用ホース

色

材質証明書

材質証明書：材質

RoHS?

最小発注数量

軟質PVC	32	軽量タイプ	グレー	対象	軟質PVC	10	1個
軟質PVC	38	軽量タイプ	グレー	対象	軟質PVC	10	1個
軟質PVC	50	軽量タイプ	グレー	対象	軟質PVC	10	1個
軟質PVC	65	軽量タイプ	グレー	対象	軟質PVC	10	1個
軟質PVC	75	軽量タイプ	グレー	対象	軟質PVC	10	1個
軟質PVC	90	軽量タイプ	グレー	対象	軟質PVC	10	1個
軟質PVC	100	軽量タイプ	グレー	対象	軟質PVC	10	1個
軟質PVC	125	軽量タイプ	グレー	対象	軟質PVC	10	1個
軟質PVC	150	軽量タイプ	グレー	対象	軟質PVC	10	1個
ポリプロピレン・導電性EPDM	38	耐摩耗静電防止タイプ	黒	-	-	10	1個
ポリプロピレン・導電性EPDM	50	耐摩耗静電防止タイプ	黒	-	-	10	1個
ポリプロピレン・導電性EPDM	65	耐摩耗静電防止タイプ	黒	-	-	10	1個
ポリプロピレン・導電性EPDM	75	耐摩耗静電防止タイプ	黒	-	-	10	1個
ポリプロピレン・導電性EPDM	90	耐摩耗静電防止タイプ	黒	-	-	10	1個
ポリプロピレン・導電性EPDM	100	耐摩耗静電防止タイプ	黒	-	-	10	1個
ポリプロピレン・導電性EPDM	125	耐摩耗静電防止タイプ	黒	-	-	10	1個
ポリプロピレン・導電性EPDM	150	耐摩耗静電防止タイプ	黒	-	-	10	1個
ポリプロピレン・導電性EPDM	38	伸縮タイプ	ライトグレー	-	-	-	1個
ポリプロピレン・導電性EPDM	50	伸縮タイプ	ライトグレー	-	-	-	1個
ポリプロピレン・導電性EPDM	65	伸縮タイプ	ライトグレー	-	-	-	1個
ポリプロピレン・導電性EPDM	75	伸縮タイプ	ライトグレー	-	-	-	1個
ポリプロピレン・導電性EPDM	90	伸縮タイプ	ライトグレー	-	-	-	1個
ポリプロピレン・導電性EPDM	100	伸縮タイプ	ライトグレー	-	-	-	1個
ポリプロピレン・導電性EPDM	125	伸縮タイプ	ライトグレー	-	-	-	1個
ポリプロピレン・導電性EPDM	150	伸縮タイプ	ライトグレー	-	-	-	1個
ポリプロピレンオレフィン系エラストマー	32	半透明タイプ	白	対象	ポリプロピレンオレフィン系エラストマー	10	1個
ポリプロピレンオレフィン系エラストマー	38	半透明タイプ	白	対象	ポリプロピレンオレフィン系エラストマー	10	1個
ポリプロピレンオレフィン系エラストマー	50	半透明タイプ	白	対象	ポリプロピレンオレフィン系エラストマー	10	1個
ポリプロピレンオレフィン系エラストマー	75	半透明タイプ	白	対象	ポリプロピレンオレフィン系エラストマー	10	1個
ポリプロピレンオレフィン系エラストマー	100	半透明タイプ	白	対象	ポリプロピレンオレフィン系エラストマー	10	1個
ポリプロピレンオレフィン系エラストマー	125	半透明タイプ	白	対象	ポリプロピレンオレフィン系エラストマー	10	1個
ポリプロピレンオレフィン系エラストマー	150	半透明タイプ	白	対象	ポリプロピレンオレフィン系エラストマー	10	1個

通常単価(税別) (税込単価)	通常出荷日

690円 ( 759円 )	3日目
760円 ( 836円 )	在庫品1日目当日出荷可能
940円 ( 1,034円 )	在庫品1日目当日出荷可能
1,200円 ( 1,320円 )	在庫品1日目当日出荷可能
1,600円 ( 1,760円 )	在庫品1日目当日出荷可能
1,830円 ( 2,013円 )	在庫品1日目当日出荷可能
2,290円 ( 2,519円 )	在庫品1日目当日出荷可能
3,090円 ( 3,399円 )	在庫品1日目当日出荷可能
4,010円 ( 4,411円 )	在庫品1日目当日出荷可能
1,640円 ( 1,804円 )	在庫品1日目当日出荷可能
2,070円 ( 2,277円 )	在庫品1日目当日出荷可能
2,480円 ( 2,728円 )	在庫品1日目当日出荷可能
3,710円 ( 4,081円 )	在庫品1日目当日出荷可能
4,150円 ( 4,565円 )	在庫品1日目当日出荷可能
4,520円 ( 4,972円 )	在庫品1日目当日出荷可能
10,470円 ( 11,517円 )	在庫品1日目当日出荷可能
11,570円 ( 12,727円 )	在庫品1日目当日出荷可能
1,160円 ( 1,276円 )	在庫品1日目当日出荷可能
1,380円 ( 1,518円 )	在庫品1日目当日出荷可能
1,720円 ( 1,892円 )	在庫品1日目当日出荷可能
2,370円 ( 2,607円 )	在庫品1日目当日出荷可能
4,360円 ( 4,796円 )	在庫品1日目当日出荷可能
4,550円 ( 5,005円 )	在庫品1日目当日出荷可能
7,310円 ( 8,041円 )	在庫品1日目当日出荷可能
10,300円 ( 11,330円 )	在庫品1日目当日出荷可能
2,180円 ( 2,398円 )	3日目
2,300円 ( 2,530円 )	在庫品1日目当日出荷可能
2,690円 ( 2,959円 )	在庫品1日目当日出荷可能
5,730円 ( 6,303円 )	在庫品1日目当日出荷可能
7,910円 ( 8,701円 )	在庫品1日目当日出荷可能
12,320円 ( 13,552円 )	在庫品1日目当日出荷可能
16,300円 ( 17,930円 )	在庫品1日目当日出荷可能

基本情報

【特長】・ダクトホース用のカフスです。【材質】・ポリプロピレンオレフィン系エラストマー、ポリプロピレン・導電性EPDM、軟質PVCがあります。

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応		個別対応
数量区分	小口		大口
数　量	1〜9	10〜20	21～
値引率	基準単価	5％	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

●呼び径32

日目出荷

●上記以外

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

仕様

Type	HOSDY	HOSCD□ HOSCE□
用途	オイルミストなどの吸排気	送排気用(空気)
使用温度範囲(℃)	－10～50	－20～50
許容圧力範囲 (MPa)	常温以下：0～0.04 常温以上：0～0.02

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
ダクトホース・アルミダクトホース用配管部品　取付フランジ
ダクトホースに取り付けるフランジです。
ミスミ
ダクトホース・アルミダクトホース用配管部品ダンパ
アルミダクト用の配管部品(種類：ダンパ)です。
ミスミ
ダクトホース・アルミダクトホース用配管部品集塵フード
ダクトホース用の集塵フードです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
