ダクトホース・アルミダクトホース用配管部品　取付フランジ

カタログ |P.2-1383

数量スライド割引
納期短縮
一部当日出荷可能

平均満足度4.0

この商品のレビューをみる（20件）

通常単価(税別): 1,130円～15,260円

税込単価: 1,243円～16,786円

この商品のクリーン洗浄品

クリーン洗浄・梱包済みでお届けします

脱脂洗浄精密洗浄電解研磨+精密洗浄

ミスミ

【クリーン洗浄品】ダクトホース・アルミダクトホース用配管部品　取付フランジ

通常出荷日：3 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ダクトホース用カフス

4.2

通常価格(税別)： 690円 (税込価格：759円)

通常出荷日：在庫品1日目

【特長】・ダクトホースに取付けるフランジです。【材質】・ポリカ・ABS(ガラス...

詳細情報を確認する

環境対応
RoHS対応（10物質）
特性・用途
該当なし
種類
フランジ

ご注意

洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が36型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

HOFMN

HOFM HOFS
HOAFM HOAFS

商品	Type		[ M ]材質	[ S ]表面処理
タイプ	ダクトホース用	アルミダクトホース用
エコノミータイプ	HOFMN	−	ポリカ・ABS (ガラス繊維入り)	−

ノーマルタイプ	HOFM	HOAFM	SS400	アクリル焼付け塗装日塗工№25-60B　半ツヤ（近似マンセル№5Y6/1)

	HOFS	HOAFS	SUS304	−

[ ! ]HOFMNは耐熱温度80℃です。

規格表

型式

HOAFM 65
HOFMN 38
HOAEM 50

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		D	L	D₁	P.C.D.	d₁	t	￥基準単価
Type	呼び径	D	L	D₁	P.C.D.	d₁	t	HOFMN	HOFM	HOFS
ダクトホース用エコノミータイプ HOFMN	38	38	32	66	52	6.6	3	1,040	-	-
	50	50.8	39	79	65			1,210	-	-
	65	63.5	50	91.5	77.5			1,470	-	-
	75	76.3	57	111	94	9		1,790	-	-
ダクトホース用ノーマルタイプ HOFM HOFS	32	32	24	56	44	4.5	1.2	-	1,960	3,840
	38	38	28	66	52	6.6	1.2	-	2,080	3,970
	50	50.8	35	79	65		1.5	-	2,420	4,820
	65	63.5	46	91.5	77.5		2(1.6)	-	2,940	5,300
	75	76.3	53	111	94	9	2	-	3,570	6,280
	90	89.1	63	123	106			-	5,100	6,780
	100	101.6	70	136	119			-	6,370	7,800
	125	127	84	162	144	11		-	7,910	-
	150	152.4	101	188	170	11		-	10,430	-

[ ! ]（）寸法は型式HOFMに適用。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		D	L	D₁	P.C.D.	d₁	t	￥基準単価
Type	呼び径	D	L	D₁	P.C.D.	d₁	t	HOAFM	HOAFS
アルミダクトホース用 HOAFM HOAFS	38	38	28	66	52	6.6	1.2	1,730	3,760
	50	48.6	35	79	65		1.5	2,170	4,560
	65	63.5	46	91.5	77.5		2(1.6)	2,530	5,020
	75	75	53	111	94	9	2	3,150	5,200
	100	98	70	136	119			5,680	7,510
	113	112	75	152	134			6,650	9,280
	125	124	80	168	148	11		7,510	11,470
	150	149	90	193	173	11		8,640	13,990

[ ! ]（）寸法は型式HOAFMに適用。

型番リスト

表示件数

型番

材質

呼び径

(φ)

適用ホース

ダクトホース取付フランジ表面処理

材質証明書

材質証明書：材質

材質証明書：表面処理

RoHS?

最小発注数量

SS400	38	アルミダクトホース	アクリル焼付塗装	-	-	-	10	1個
SS400	50	アルミダクトホース	アクリル焼付塗装	-	-	-	10	1個
SS400	65	アルミダクトホース	アクリル焼付塗装	-	-	-	10	1個
SS400	75	アルミダクトホース	アクリル焼付塗装	-	-	-	10	1個
SS400	100	アルミダクトホース	アクリル焼付塗装	-	-	-	10	1個
SS400	113	アルミダクトホース	アクリル焼付塗装	-	-	-	10	1個
SS400	125	アルミダクトホース	アクリル焼付塗装	-	-	-	10	1個
SS400	150	アルミダクトホース	アクリル焼付塗装	-	-	-	10	1個
SUS304	38	アルミダクトホース	表面処理なし	-	-	-	10	1個
SUS304	50	アルミダクトホース	表面処理なし	-	-	-	10	1個
SUS304	65	アルミダクトホース	表面処理なし	-	-	-	10	1個
SUS304	75	アルミダクトホース	表面処理なし	-	-	-	10	1個
SUS304	100	アルミダクトホース	表面処理なし	-	-	-	10	1個
SUS304	113	アルミダクトホース	表面処理なし	-	-	-	10	1個
SUS304	125	アルミダクトホース	表面処理なし	-	-	-	10	1個
SUS304	150	アルミダクトホース	表面処理なし	-	-	-	10	1個
SS400	32	ダクトホース	アクリル焼付塗装	対象	SS400	アクリル焼付塗装	10	1個
SS400	38	ダクトホース	アクリル焼付塗装	対象	SS400	アクリル焼付塗装	10	1個
SS400	50	ダクトホース	アクリル焼付塗装	対象	SS400	アクリル焼付塗装	10	1個
SS400	65	ダクトホース	アクリル焼付塗装	対象	SS400	アクリル焼付塗装	10	1個
SS400	75	ダクトホース	アクリル焼付塗装	対象	SS400	アクリル焼付塗装	10	1個
SS400	90	ダクトホース	アクリル焼付塗装	対象	SS400	アクリル焼付塗装	10	1個
SS400	100	ダクトホース	アクリル焼付塗装	対象	SS400	アクリル焼付塗装	10	1個
SS400	125	ダクトホース	アクリル焼付塗装	対象	SS400	アクリル焼付塗装	10	1個
SS400	150	ダクトホース	アクリル焼付塗装	対象	SS400	アクリル焼付塗装	10	1個
ポリカ・ABS（ガラス繊維入り）	38	ダクトホース	表面処理なし	-	-	-	10	1個
ポリカ・ABS（ガラス繊維入り）	50	ダクトホース	表面処理なし	-	-	-	10	1個
ポリカ・ABS（ガラス繊維入り）	65	ダクトホース	表面処理なし	-	-	-	10	1個
ポリカ・ABS（ガラス繊維入り）	75	ダクトホース	表面処理なし	-	-	-	10	1個
SUS304	32	ダクトホース	表面処理なし	対象	SUS304	-	10	1個
SUS304	38	ダクトホース	表面処理なし	対象	SUS304	-	10	1個
SUS304	50	ダクトホース	表面処理なし	対象	SUS304	-	10	1個
SUS304	65	ダクトホース	表面処理なし	対象	SUS304	-	10	1個
SUS304	75	ダクトホース	表面処理なし	対象	SUS304	-	10	1個
SUS304	90	ダクトホース	表面処理なし	対象	SUS304	-	10	1個
SUS304	100	ダクトホース	表面処理なし	対象	SUS304	-	10	1個

通常単価(税別) (税込単価)	通常出荷日	クリーン洗浄・梱包済みでお届けしますクリーン洗浄品とは

1,880円 ( 2,068円 )	在庫品1日目当日出荷可能	-
2,360円 ( 2,596円 )	在庫品1日目当日出荷可能	-
2,760円 ( 3,036円 )	在庫品1日目当日出荷可能	-
3,430円 ( 3,773円 )	在庫品1日目当日出荷可能	-
6,190円 ( 6,809円 )	在庫品1日目当日出荷可能	-
7,250円 ( 7,975円 )	在庫品1日目当日出荷可能	-
8,180円 ( 8,998円 )	在庫品1日目当日出荷可能	-
9,420円 ( 10,362円 )	在庫品1日目当日出荷可能	-
4,100円 ( 4,510円 )	在庫品1日目当日出荷可能	SL-HOAFS38
4,970円 ( 5,467円 )	在庫品1日目当日出荷可能	SL-HOAFS50
5,470円 ( 6,017円 )	在庫品1日目当日出荷可能	SL-HOAFS65
5,660円 ( 6,226円 )	在庫品1日目当日出荷可能	SL-HOAFS75
8,180円 ( 8,998円 )	在庫品1日目当日出荷可能	SL-HOAFS100
10,120円 ( 11,132円 )	在庫品1日目当日出荷可能	SL-HOAFS113
12,500円 ( 13,750円 )	在庫品1日目当日出荷可能	SL-HOAFS125
15,260円 ( 16,786円 )	在庫品1日目当日出荷可能	SL-HOAFS150
2,140円 ( 2,354円 )	3日目	-
2,260円 ( 2,486円 )	在庫品1日目当日出荷可能	-
2,640円 ( 2,904円 )	在庫品1日目当日出荷可能	-
3,210円 ( 3,531円 )	在庫品1日目当日出荷可能	-
3,890円 ( 4,279円 )	在庫品1日目当日出荷可能	-
5,560円 ( 6,116円 )	在庫品1日目当日出荷可能	-
6,940円 ( 7,634円 )	在庫品1日目当日出荷可能	-
8,610円 ( 9,471円 )	在庫品1日目当日出荷可能	-
11,370円 ( 12,507円 )	在庫品1日目当日出荷可能	-
1,130円 ( 1,243円 )	在庫品1日目当日出荷可能	-
1,320円 ( 1,452円 )	在庫品1日目当日出荷可能	-
1,600円 ( 1,760円 )	在庫品1日目当日出荷可能	-
1,950円 ( 2,145円 )	在庫品1日目当日出荷可能	-
4,180円 ( 4,598円 )	3日目	SL-HOFS32
4,330円 ( 4,763円 )	在庫品1日目当日出荷可能	SL-HOFS38
5,250円 ( 5,775円 )	在庫品1日目当日出荷可能	SL-HOFS50
5,780円 ( 6,358円 )	在庫品1日目当日出荷可能	SL-HOFS65
6,850円 ( 7,535円 )	在庫品1日目当日出荷可能	SL-HOFS75
7,390円 ( 8,129円 )	在庫品1日目当日出荷可能	SH-HOFS90
8,500円 ( 9,350円 )	在庫品1日目当日出荷可能	SL-HOFS100

基本情報

【特長】・ダクトホースに取付けるフランジです。【材質】・ポリカ・ABS(ガラス繊維入り)、SS400、SUS304があります。

ご注意

洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応		個別対応
数量区分	小口		大口
数　量	1〜4	5〜20	21～
値引率	基準単価	5％	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

●HOFM、HOFS、HOEM、HOESの呼び径32

日目出荷

●上記以外

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

■仕様
・使用温度範囲　0～160℃
[ ! ]ダクトホースとの組合せについては、こちらをご覧ください。
[ ! ]ご使用の際はこちらのホースバンドの使用を推奨します。
[ ! ]ダクトホース・ホースバンドとあわせてご選定頂く際は、配管部品のD寸と、ダクトホースの内径（カフス付の場合はカフスの内径）をご確認ください。

使用例

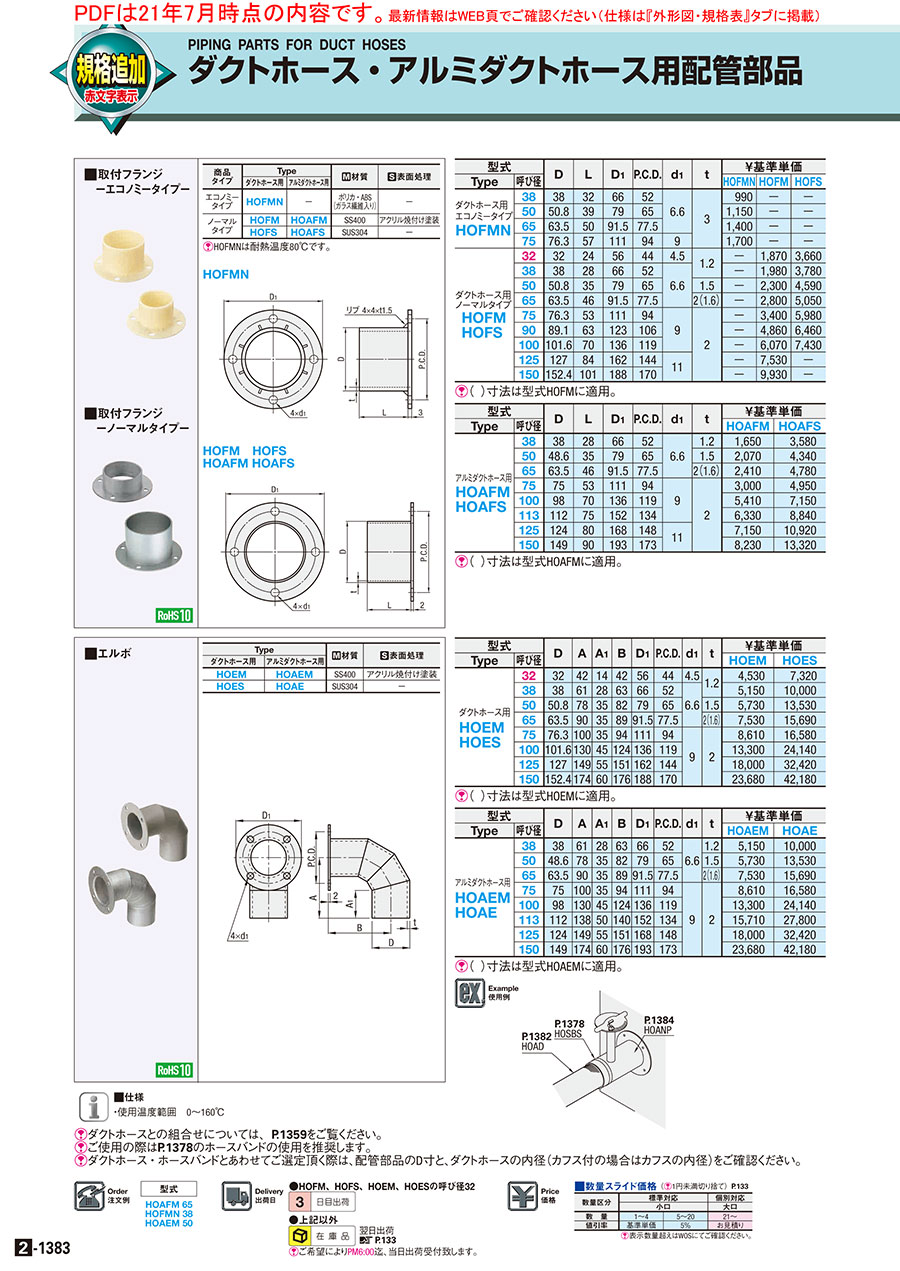

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
ダクトホース・アルミダクトホース用配管部品ダンパ
アルミダクト用の配管部品(種類：ダンパ)です。
ミスミ
ダクトホース用カフス
ダクトホース用のカフスです。
ミスミ
ダクトホース・アルミダクトホース用配管部品集塵フード
ダクトホース用の集塵フードです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
