ホース用継手 ジョイントニップル
- 環境対応
- RoHS対応（10物質）
- 特性・用途
- 該当なし
- 種類
- ホース用継手
- 使用流体
- 水 / 空気 / 油
- 形状
- ストレート
- ホース接続種類
- タケノコ
- 接続ねじの種類
- R
- 材質証明書
- 対象
ご注意

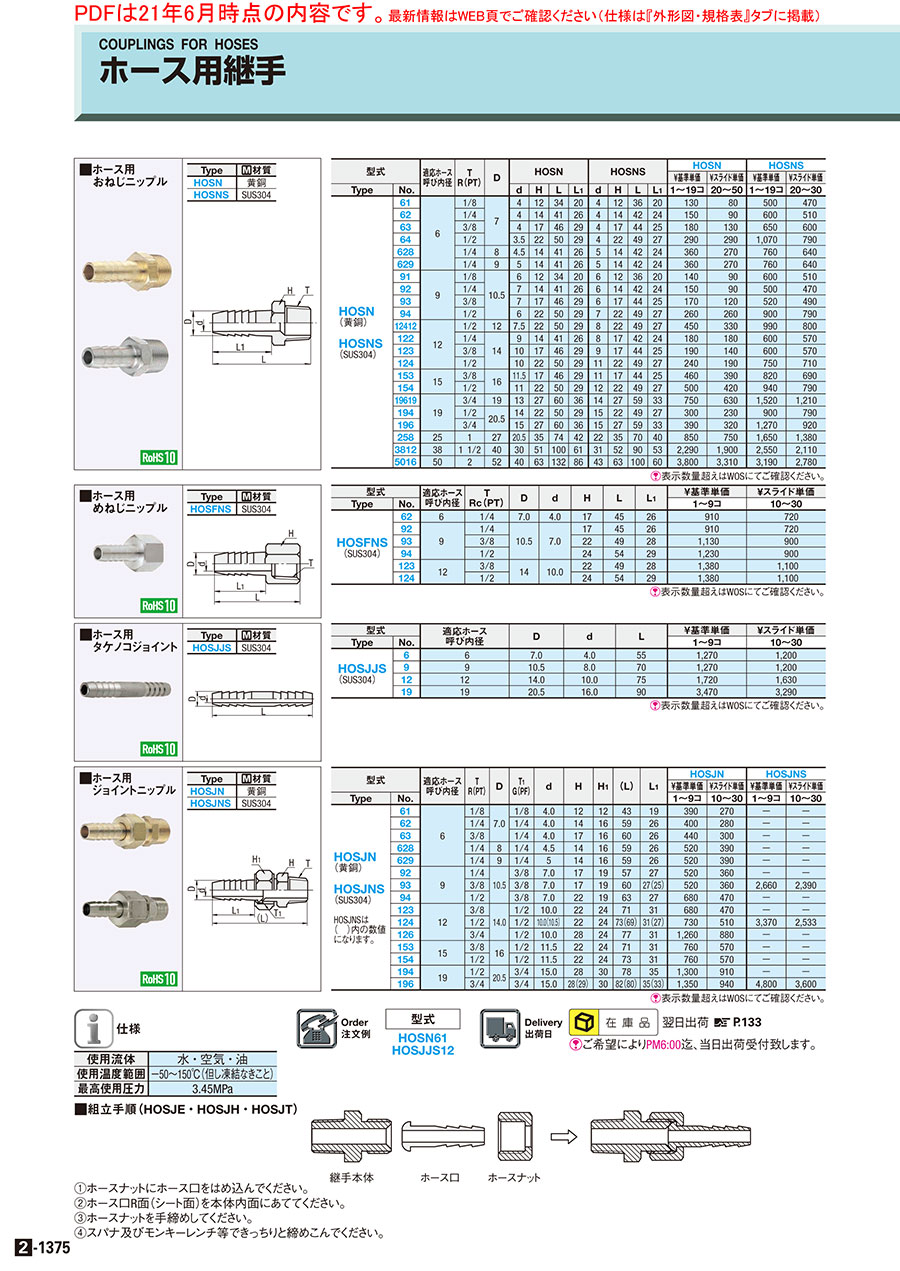

外形図・規格表
| Type | [ M ]材質 |
| HOSJN | 黄銅 |
| HOSJNS | SUS304 |
規格表
| 型式 |
| HOSJN61 |
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | 適応ホ−ス 呼び内径 | T R(PT) | D | T1 G(PF) | d | H | H1 | (L) | L1 | HOSJN | HOSJNS | |||
| ￥基準単価 | ￥スライド単価 | ￥基準単価 | ￥スライド単価 | |||||||||||
| Type | No. | 1〜9コ | 10〜30 | 1〜9コ | 10〜30 | |||||||||
| HOSJN (黄銅) HOSJNS (SUS304) HOSJNSは ( )内の数値 になります。 | 61 | 6 | 1/8 | 7.0 | 1/8 | 4.0 | 12 | 12 | 43 | 19 | 410 | 280 | - | - |
| 62 | 1/4 | 1/4 | 4.0 | 14 | 16 | 59 | 26 | 420 | 290 | - | - | |||
| 63 | 3/8 | 1/4 | 4.0 | 17 | 16 | 60 | 26 | 460 | 320 | - | - | |||
| 628 | 1/4 | 8 | 1/4 | 4.5 | 14 | 16 | 59 | 26 | 550 | 410 | - | - | ||
| 629 | 1/4 | 9 | 1/4 | 5 | 14 | 16 | 59 | 26 | 550 | 410 | - | - | ||
| 92 | 9 | 1/4 | 10.5 | 3/8 | 7.0 | 17 | 19 | 57 | 27 | 550 | 380 | - | - | |
| 93 | 3/8 | 3/8 | 7.0 | 17 | 19 | 60 | 27(25) | 550 | 380 | 2,790 | 2,510 | |||
| 94 | 1/2 | 3/8 | 7.0 | 22 | 19 | 63 | 27 | 710 | 490 | - | - | |||
| 123 | 12 | 3/8 | 14.0 | 1/2 | 10.0 | 22 | 24 | 71 | 31 | 710 | 490 | - | - | |
| 124 | 1/2 | 1/2 | 10.0(10.5) | 22 | 24 | 73(69) | 31(27) | 770 | 540 | 3,540 | 2,660 | |||
| 126 | 3/4 | 1/2 | 10.0 | 28 | 24 | 77 | 31 | 1,320 | 920 | - | - | |||
| 153 | 15 | 3/8 | 16 | 1/2 | 11.5 | 22 | 24 | 71 | 31 | 800 | 600 | - | - | |
| 154 | 1/2 | 1/2 | 11.5 | 22 | 24 | 73 | 31 | 800 | 600 | - | - | |||
| 194 | 19 | 1/2 | 20.5 | 3/4 | 15.0 | 28 | 30 | 78 | 35 | 1,370 | 960 | - | - | |
| 196 | 3/4 | 3/4 | 15.0 | 28(29) | 30 | 82(80) | 35(33) | 1,420 | 990 | 5,040 | 3,780 | |||
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
クリーン洗浄・梱包済みでお届けします
|
|---|
440円 ( 484円 ) | 在庫品1日目当日出荷可能 |
- |
460円 ( 506円 ) | 在庫品1日目当日出荷可能 |
- |
500円 ( 550円 ) | 在庫品1日目当日出荷可能 |
- |
600円 ( 660円 ) | 在庫品1日目当日出荷可能 |
- |
600円 ( 660円 ) | 在庫品1日目当日出荷可能 |
- |
770円 ( 847円 ) | 在庫品1日目当日出荷可能 |
- |
770円 ( 847円 ) | 在庫品1日目当日出荷可能 |
- |
840円 ( 924円 ) | 在庫品1日目当日出荷可能 |
- |
1,440円 ( 1,584円 ) | 在庫品1日目当日出荷可能 |
- |
870円 ( 957円 ) | 在庫品1日目当日出荷可能 |
- |
870円 ( 957円 ) | 在庫品1日目当日出荷可能 |
- |
1,490円 ( 1,639円 ) | 在庫品1日目当日出荷可能 |
- |
1,550円 ( 1,705円 ) | 在庫品1日目当日出荷可能 |
- |
600円 ( 660円 ) | 在庫品1日目当日出荷可能 |
- |
600円 ( 660円 ) | 在庫品1日目当日出荷可能 |
- |
3,040円 ( 3,344円 ) | 在庫品1日目当日出荷可能 |
|
3,860円 ( 4,246円 ) | 在庫品1日目当日出荷可能 |
|
5,490円 ( 6,039円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】・ホース用継手のジョイントニップルです。・在庫品のため即日出荷可能です。
概要・仕様
仕様・概要
| 使用流体 | 水・空気・油 |
| 使用温度範囲 | −50〜150℃(但し凍結なきこと) |
| 最高使用圧力 | 3.45MPa |
