ノズル用ターミナルブロックタイプ
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 680円～3,490円
- 税込単価
- 748円～3,839円
ノズル直接取付可能なターミナルです。※クランプタイプのノズル用ターミナルはこち...
詳細情報を確認する- 環境対応
- RoHS対応（10物質）
- 特性・用途
- 非磁性
- スプレー形状
- エアノズル関連部品
- 種類
- 関連部品
ご注意
- 規格表内の赤文字は2025年5月に追加した商品です。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が26型番あります。

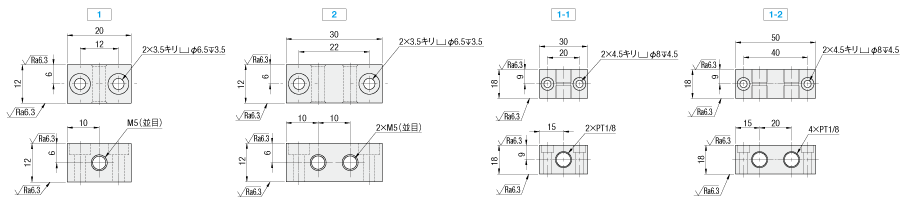

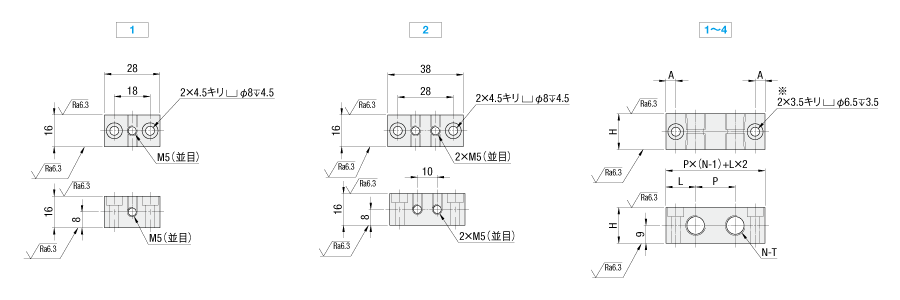

外形図・規格表
NZTB
NZTC NZTD ※T:1選択時、取り
付け穴はφ4.5(M4
用)になります。 ※タップ穴数は1～4コまで選べます。
| Type | [ M ]材質 | [ S ]表面処理 |
| NZTB・NZTC | A6063 | アルマイト処理(白) |
| NZTD | SUS303 | ― |
注文例
| 型式 | No. | − | T | |
| NZTB | 1 | |||
| NZTC | 1 | |||
| NZTD | 4 | − | 0.5 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
680円 ( 748円 ) | 在庫品1日目当日出荷可能 |
1,300円 ( 1,430円 ) | 在庫品1日目当日出荷可能 |
1,570円 ( 1,727円 ) | 在庫品1日目当日出荷可能 |
840円 ( 924円 ) | 在庫品1日目当日出荷可能 |
810円 ( 891円 ) | 在庫品1日目当日出荷可能 |
1,030円 ( 1,133円 ) | 在庫品1日目当日出荷可能 |
1,280円 ( 1,408円 ) | 5日目 |
1,540円 ( 1,694円 ) | 3日目 |
1,010円 ( 1,111円 ) | 5日目 |
1,120円 ( 1,232円 ) | 5日目 |
1,010円 ( 1,111円 ) | 5日目 |
1,650円 ( 1,815円 ) | 5日目 |
2,200円 ( 2,420円 ) | 5日目 |
1,310円 ( 1,441円 ) | 5日目 |
1,310円 ( 1,441円 ) | 5日目 |
1,310円 ( 1,441円 ) | 5日目 |
2,110円 ( 2,321円 ) | 5日目 |
2,840円 ( 3,124円 ) | 5日目 |
1,520円 ( 1,672円 ) | 5日目 |
1,520円 ( 1,672円 ) | 5日目 |
1,520円 ( 1,672円 ) | 5日目 |
2,560円 ( 2,816円 ) | 5日目 |
3,490円 ( 3,839円 ) | 5日目 |
1,860円 ( 2,046円 ) | 5日目 |
1,860円 ( 2,046円 ) | 5日目 |
1,860円 ( 2,046円 ) | 5日目 |
詳細情報
基本情報
ノズル直接取付可能なターミナルです。※クランプタイプのノズル用ターミナルはこちらから
ご注意
- 規格表内の赤文字は2025年5月に追加した商品です。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ￥基準単価 | |
| Type | No. | |
| NZTB | 1 | 620 |
| 2 | 760 | |
| 1ー1 | 1,180 | |
| 1ー2 | 1,430 | |
| NZTC | 1 | 740 |
| 2 | 940 | |
| 型式 | T ネジ選択 | N タップ穴数 | 1/16 | 1/8 | M3・M5 | M6 | ￥基準単価 1～10コ | ||||||||||||||||
| Type | No. | P | H | L | A | P | H | L | A | P | H | L | A | P | H | L | A | T=0.5 | T=1 | T=3・6 | T=5 | ||
| NZTD | 1 | 0.5(1/16) 1(1/8) 3(M3) 5(M5) 6(M6) | 1 | - | 14 | 12 | 4 | - | 19 | 15 | 5 | - | 12 | 10 | 4 | - | 12 | 10 | 4 | 1,160 | 1,400 | 920 | 1,020 |
| 2 | 2 | 16 | 14 | 12 | 4 | 20 | 19 | 15 | 5 | 10 | 12 | 10 | 4 | 12 | 12 | 10 | 4 | 1,500 | 2,000 | 1,190 | 1,190 | ||
| 3 | 3 | 16 | 14 | 12 | 4 | 20 | 19 | 15 | 5 | 10 | 12 | 10 | 4 | 12 | 12 | 10 | 4 | 1,920 | 2,580 | 1,380 | 1,380 | ||
| 4 | 4 | 16 | 14 | 12 | 4 | 20 | 19 | 15 | 5 | 10 | 12 | 10 | 4 | 12 | 12 | 10 | 4 | 2,330 | 3,170 | 1,690 | 1,690 | ||
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]表示数量超えはWOSにてご確認ください。
| 数量区分 | 標準対応 | 個別対応 | ||
| 小口 | 大口 | |||
| 数 量 | 1〜9 | 10〜14 | 15〜50 | 51～ |
| 値引率 | 基準単価 | 5％ | 10％ | お見積り |
