フラットエアノズル　簡易タイプ　噴射口狭小/幅広

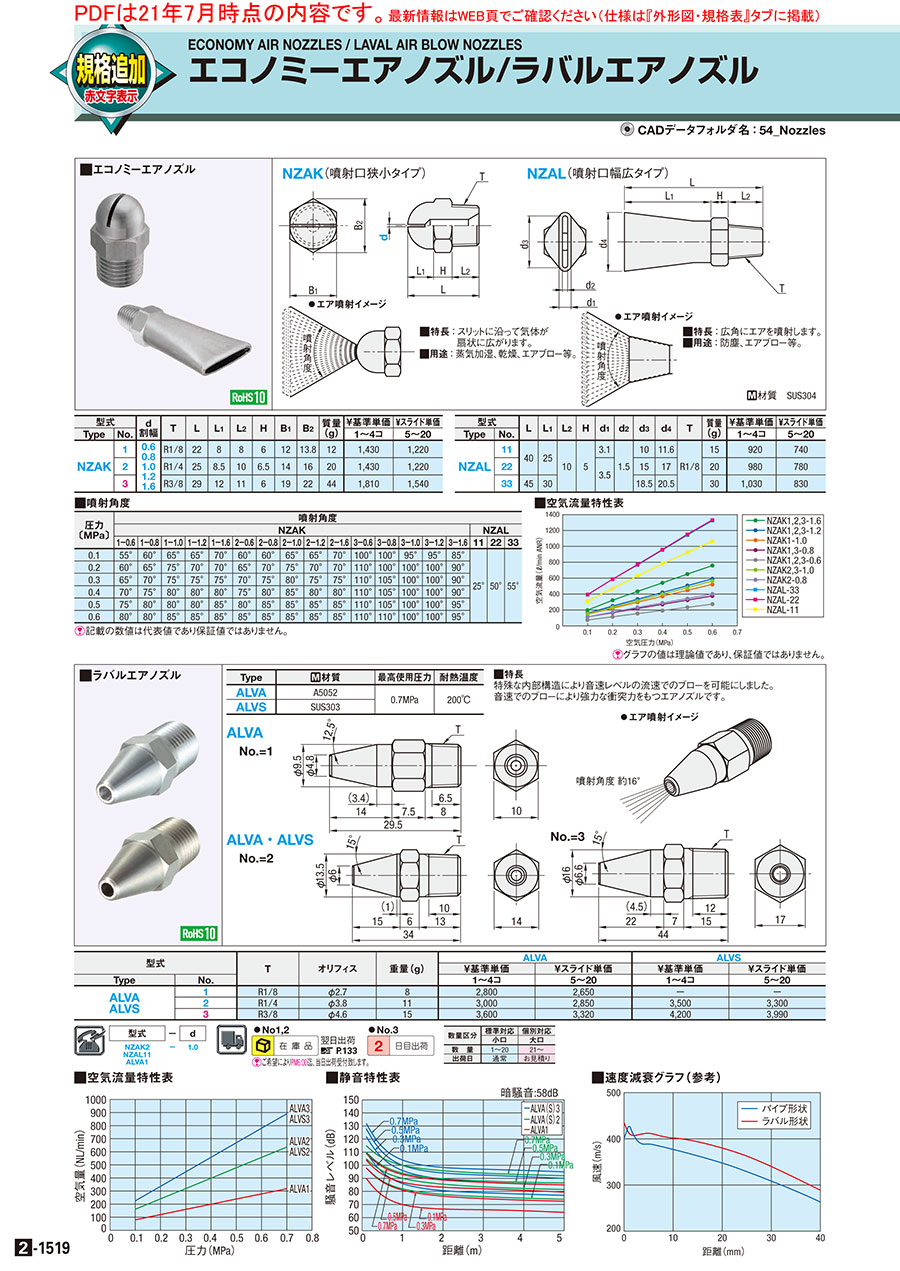

カタログ |P.2-1519

数量スライド割引
一部当日出荷可能

4.2

平均満足度4.2

この商品のレビューをみる（7件）

この商品のFAQをみる（1件）

通常単価(税別): 1,070円～2,090円

税込単価: 1,177円～2,299円

この商品のクリーン洗浄品

クリーン洗浄・梱包済みでお届けします

脱脂洗浄精密洗浄

ミスミ

【クリーン洗浄品】フラットエアノズル　簡易タイプ　噴射口狭小/幅広

通常出荷日：3 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

フラットエアノズル　エア増幅幅広タイプ

4.1

通常価格(税別)： 2,770円 (税込価格：3,047円)

通常出荷日：在庫品1日目

◆特徴：簡易的でお求め安い金属（SUS304）製エアノズルです。【NZAK...

詳細情報を確認する

環境対応
RoHS対応（10物質）
特性・用途
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性
スプレー形状
扇状型
エアー源
コンプレッサー
材質
SUS304
詳細材質
SUS304
種類
エコノミータイプ
使用流体
圧縮空気
ねじ形状
おねじ
材質証明書
対象
材質証明書：材質
SUS304

ご注意

サンプル貸し出しサービスを開始しました。サービス概要・お申し込みはこちら
洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が18型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

NZAK（噴射口狭小タイプ）

フラットエアノズル　簡易タイプ　噴射口狭小/幅広:関連画像

NZAL（噴射口幅広タイプ）

フラットエアノズル　簡易タイプ　噴射口狭小/幅広:関連画像

●エア噴射イメージ

フラットエアノズル　簡易タイプ　噴射口狭小/幅広:関連画像

■特長：スリットに沿って気体が
扇状に広がります。

■用途：蒸気加湿、乾燥、エアブロー等。

●エア噴射イメージ

フラットエアノズル　簡易タイプ　噴射口狭小/幅広:関連画像

■特長：広角にエアを噴射します。

■用途：防塵、エアブロー等。

[ M ]材質 SUS304

規格表

型式	−	d
NZAK2 NZAL11	−	1.0

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		L	L₁	L₂	H	d₁	d₂	d₃	d₄	T	質量 (g)	￥基準単価	¥スライド単価
Type	No.											1〜4コ	5〜20
NZAL	11	40	25	10	5	3.1	1.5	10	11.6	R1/8	15	970	780
	22					3.5		15	17		20	1,030	820
	33	45	30					18.5	20.5		30	1,080	870

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		d 割幅	T	L	L₁	L₂	H	B₁	B₂	質量 (g)	￥基準単価	¥スライド単価
Type	No.	d 割幅	T	L	L₁	L₂	H	B₁	B₂	質量 (g)	1〜4コ	5〜20
NZAK	1	0.6 0.8 1.0 1.2 1.6	R1/8	22	8	8	6	12	13.8	12	1,500	1,280
	2		R1/4	25	8.5	10	6.5	14	16	20	1,500	1,280
	3		R3/8	29	12	11	6	19	22	44	1,900	1,620

■噴射角度

圧力
〔MPa〕

噴射角度

NZAK

NZAL

1−0.6

1−0.8

1−1.0

1−1.2

1−1.6

2−0.6

2−0.8

2−1.0

2−1.2

2−1.6

3−0.6

3−0.8

3−1.0

3−1.2

3−1.6

0.1

55°

60°

65°

70°

60°

65°

70°

100°

95°

85°

25°

50°

55°

0.2

60°

65°

75°

70°

65°

70°

75°

70°

110°

100°

90°

0.3

65°

70°

75°

70°

75°

80°

75°

110°

105°

100°

90°

0.4

70°

75°

80°

75°

80°

85°

80°

110°

105°

100°

90°

0.5

75°

80°

85°

80°

85°

110°

105°

100°

95°

0.6

80°

85°

110°

100°

95°

[ ! ]記載の数値は代表値であり保証値ではありません。

型番リスト

表示件数

型番

噴霧角度 θ(0.5MPa時)

(deg)

割幅 d

(mm)

ねじ呼び径 1

RoHS?

最小発注数量

75	0.6	R1/8	10	1個
80	0.8	R1/8	10	1個
80	1.0	R1/8	10	1個
80	1.2	R1/8	10	1個
85	1.6	R1/8	10	1個
80	0.6	R1/4	10	1個
85	0.8	R1/4	10	1個
85	1.0	R1/4	10	1個
85	1.2	R1/4	10	1個
85	1.6	R1/4	10	1個
110	0.6	R3/8	10	1個
105	0.8	R3/8	10	1個
100	1.0	R3/8	10	1個
100	1.2	R3/8	10	1個
95	1.6	R3/8	10	1個
25	1.5	R1/8	10	1個
50	1.5	R1/8	10	1個
55	1.5	R1/8	10	1個

通常単価(税別) (税込単価)	通常出荷日	クリーン洗浄・梱包済みでお届けしますクリーン洗浄品とは

1,650円 ( 1,815円 )	在庫品1日目当日出荷可能	SL-NZAK1-0.6
1,650円 ( 1,815円 )	在庫品1日目当日出荷可能	SL-NZAK1-0.8
1,650円 ( 1,815円 )	在庫品1日目当日出荷可能	SL-NZAK1-1.0
1,650円 ( 1,815円 )	在庫品1日目当日出荷可能	SL-NZAK1-1.2
1,650円 ( 1,815円 )	在庫品1日目当日出荷可能	SL-NZAK1-1.6
1,650円 ( 1,815円 )	在庫品1日目当日出荷可能	SL-NZAK2-0.6
1,650円 ( 1,815円 )	在庫品1日目当日出荷可能	SL-NZAK2-0.8
1,650円 ( 1,815円 )	在庫品1日目当日出荷可能	SL-NZAK2-1.0
1,650円 ( 1,815円 )	在庫品1日目当日出荷可能	SL-NZAK2-1.2
1,650円 ( 1,815円 )	在庫品1日目当日出荷可能	SL-NZAK2-1.6
2,090円 ( 2,299円 )	2日目	SL-NZAK3-0.6
2,090円 ( 2,299円 )	2日目	SL-NZAK3-0.8
2,090円 ( 2,299円 )	2日目	SL-NZAK3-1.0
2,090円 ( 2,299円 )	2日目	SL-NZAK3-1.2
2,090円 ( 2,299円 )	2日目	SL-NZAK3-1.6
1,070円 ( 1,177円 )	在庫品1日目当日出荷可能	SL-NZAL11
1,130円 ( 1,243円 )	在庫品1日目当日出荷可能	SL-NZAL22
1,190円 ( 1,309円 )	在庫品1日目当日出荷可能	SL-NZAL33

基本情報

◆特徴：簡易的でお求め安い金属（SUS304）製エアノズルです。
【NZAK】は噴射口狭小タイプでスリットに沿って気体が扇状に広がります。
【NZAL】は噴射口幅広タイプで広角にエアを噴射します。
◆用途：
【NZAK】蒸気加湿・乾燥・エアブローなど
【NZAL】防塵、エアブローなど
◆エア源：コンプレッサ－ ◆噴射形状：扇状型

◆技術データはこちらから

ご注意

サンプル貸し出しサービスを開始しました。サービス概要・お申し込みはこちら
洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

納期

●No1,2

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

●No.3

日目出荷

数量区分	標準対応	個別対応
数量区分	小口	大口
数　量	1～20	21～
出荷日	通常	お見積り

出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

■空気流量特性表

[ ! ]グラフの値は理論値であり、保証値ではありません。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
エアブローノズルおねじ・めねじ/ローレットあやめ/ターミナルブロック焼鈍し・無し
おねじ（焼鈍し・焼鈍し無し）、めねじ（焼鈍し・焼鈍し無し）、ローレットあやめ（焼鈍し）、ターミナルブロック（焼鈍し）から選定いただけます。
ミスミ
フラットエアノズル　標準タイプ　ABS樹脂製
取り付け角度がフラットタイプのABS樹脂製エアノズルです。
ミスミ
フラットエアノズル　エア増幅幅広タイプ
噴射口幅94mmの幅広な樹脂製、増幅幅広タイプのエアノズルです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
