吸着パッド　ソフトタイプ・ベローズタイプ

吸着パッド　ソフトタイプ・ベローズタイプ

ご注意

  • パッド・アダプタ・ガスケットがセットになります。
  • VPCEのワークに接触しない面には材質識別用の刻印が入ります。
    （23年10月納入分より順次。なお新旧在庫回転期間は刻印あり・なしが混在します。）
  • VPDT6の内径はφ2.2からφ2.5へ変更となりました。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

パネル方向転換機構

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor
未確定：候補が14型番あります。
数量：

外形図・規格表



ソフトタイプ

No. 4

No. 6

No. 8

No. 10

No. 15

ソフトベローズタイプ

No. 6

No. 8

No. 10

No. 15

アダプタ・ガスケット
部品名
[ M ]材質
[ H ]表面処理
アダプタ
黄銅
無電解ニッケルメッキ
ガスケット
SUS304・NBR
なし
※アダプタとガスケットはパッド単体に組付けしておりません。
Type[ M ]材質パット形状[ H ]硬度色
VPCTニトリルゴムソフトショアA40～45黒
VPCE導電性シリコンゴムショアA60黒
VPDTニトリルゴムソフトベローズショアA40～45黒


規格表

型式
VPCT4
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式適用吸着金具
MVC□		取付タイプVPCTVPCE
￥基準単価￥スライド単価￥基準単価￥スライド単価
TypeNo.1〜9コ10〜301〜9コ10〜30
VPCT
VPCE		44アタッチメント式270240410350
66280230390340
88290240390350
1010280240420340
1515330280450380

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式適用吸着金具
MVD□		取付タイプ￥基準単価¥スライド単価
TypeNo.1〜9コ10〜30
VPDT66アタッチメント式390350
88390350
1010390350
1515420390
※Type VPDTはパッドねじ付きとなります。

型番リスト

表示件数
  • 1
    • 型番
    VPCE4
    VPCE6
    VPCE8
    VPCE10
    VPCE15
    VPCT4
    VPCT6
    VPCT8
    VPCT10
    VPCT15
    VPDT6
    VPDT8
    VPDT10
    VPDT15

    特性・用途

    パッド形状

    ゴム系材質

    環境

    耐熱温度、高温使用限界温度、低温使用限界温度

    (℃)

    内径 (d)

    (φ)

    		RoHS?最小発注数量
    耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性
    ソフト
    [シリコンゴム] 導電性シリコンゴム
    標準 / 静電気拡散
    -40～180
    4
    10
    1個
    耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性
    ソフト
    [シリコンゴム] 導電性シリコンゴム
    標準 / 静電気拡散
    -40～180
    6
    10
    1個
    耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性
    ソフト
    [シリコンゴム] 導電性シリコンゴム
    標準 / 静電気拡散
    -40～180
    8
    10
    1個
    耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性
    ソフト
    [シリコンゴム] 導電性シリコンゴム
    標準 / 静電気拡散
    -40～180
    10
    10
    1個
    耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性
    ソフト
    [シリコンゴム] 導電性シリコンゴム
    標準 / 静電気拡散
    -40～180
    15
    10
    1個
    絶縁性
    ソフト
    [ニトリルゴム] ニトリルゴム
    標準 / 耐油
    -30～110
    4
    10
    1個
    絶縁性
    ソフト
    [ニトリルゴム] ニトリルゴム
    標準 / 耐油
    -30～110
    6
    10
    1個
    絶縁性
    ソフト
    [ニトリルゴム] ニトリルゴム
    標準 / 耐油
    -30～110
    8
    10
    1個
    絶縁性
    ソフト
    [ニトリルゴム] ニトリルゴム
    標準 / 耐油
    -30～110
    10
    10
    1個
    絶縁性
    ソフト
    [ニトリルゴム] ニトリルゴム
    標準 / 耐油
    -30～110
    15
    10
    1個
    絶縁性
    ソフトベローズ
    [ニトリルゴム] ニトリルゴム
    標準 / 耐油
    -30～110
    6
    10
    1個
    絶縁性
    ソフトベローズ
    [ニトリルゴム] ニトリルゴム
    標準 / 耐油
    -30～110
    8
    10
    1個
    絶縁性
    ソフトベローズ
    [ニトリルゴム] ニトリルゴム
    標準 / 耐油
    -30～110
    10
    10
    1個
    絶縁性
    ソフトベローズ
    [ニトリルゴム] ニトリルゴム
    標準 / 耐油
    -30～110
    15
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    490円
    ( 539円 )
    在庫品1日目当日出荷可能
    470円
    ( 517円 )
    在庫品1日目当日出荷可能
    470円
    ( 517円 )
    在庫品1日目当日出荷可能
    500円
    ( 550円 )
    在庫品1日目当日出荷可能
    540円
    ( 594円 )
    在庫品1日目当日出荷可能
    320円
    ( 352円 )
    在庫品1日目当日出荷可能
    340円
    ( 374円 )
    在庫品1日目当日出荷可能
    350円
    ( 385円 )
    在庫品1日目当日出荷可能
    340円
    ( 374円 )
    在庫品1日目当日出荷可能
    400円
    ( 440円 )
    在庫品1日目当日出荷可能
    470円
    ( 517円 )
    在庫品1日目当日出荷可能
    470円
    ( 517円 )
    在庫品1日目当日出荷可能
    470円
    ( 517円 )
    在庫品1日目当日出荷可能
    500円
    ( 550円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    【特長】・キズ付きやすいワークの吸着に適した吸着パッドです。

    ご注意

    • パッド・アダプタ・ガスケットがセットになります。
    • VPCEのワークに接触しない面には材質識別用の刻印が入ります。
      （23年10月納入分より順次。なお新旧在庫回転期間は刻印あり・なしが混在します。）
    • VPDT6の内径はφ2.2からφ2.5へ変更となりました。
    • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

    納期・価格



    納期

    在庫品
    		翌日出荷 >>こちら
    [ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

    数量区分標準対応個別対応
    小口大口
    数 量1〜3031～
    出荷日通常お見積り
    [ ! ]表示数量超えはWOSにてご確認ください。

    出荷日については、こちらをご覧ください。

    概要・仕様



    仕様・概要

    構造図
    ■仕様
    TypeVPCT・VPDTVPCE
    高温使用限界温度110˚180˚
    低温使用限界温度－30°－40°
    耐候性△◎
    耐オゾン性△◎
    耐酸性△○
    耐アルカリ性○◎
    耐油性（ガソリン・軽油）◎△
    （ベンゼン・トルエン）△△
    表面抵抗率－104 ～106 Ω/sq

    ■特性データ

     ●ソフトタイプ

    ●ソフトベローズタイプ




    使用例

    ソフトタイプ

    ソフトベローズタイプ


    ●ソフトタイプは柔軟性に優れ、ワークを比較的傷つけず、吸着が可能です。
    ●ソフトベローズタイプは柔軟性に優れ、紙などの吸着に最適です。

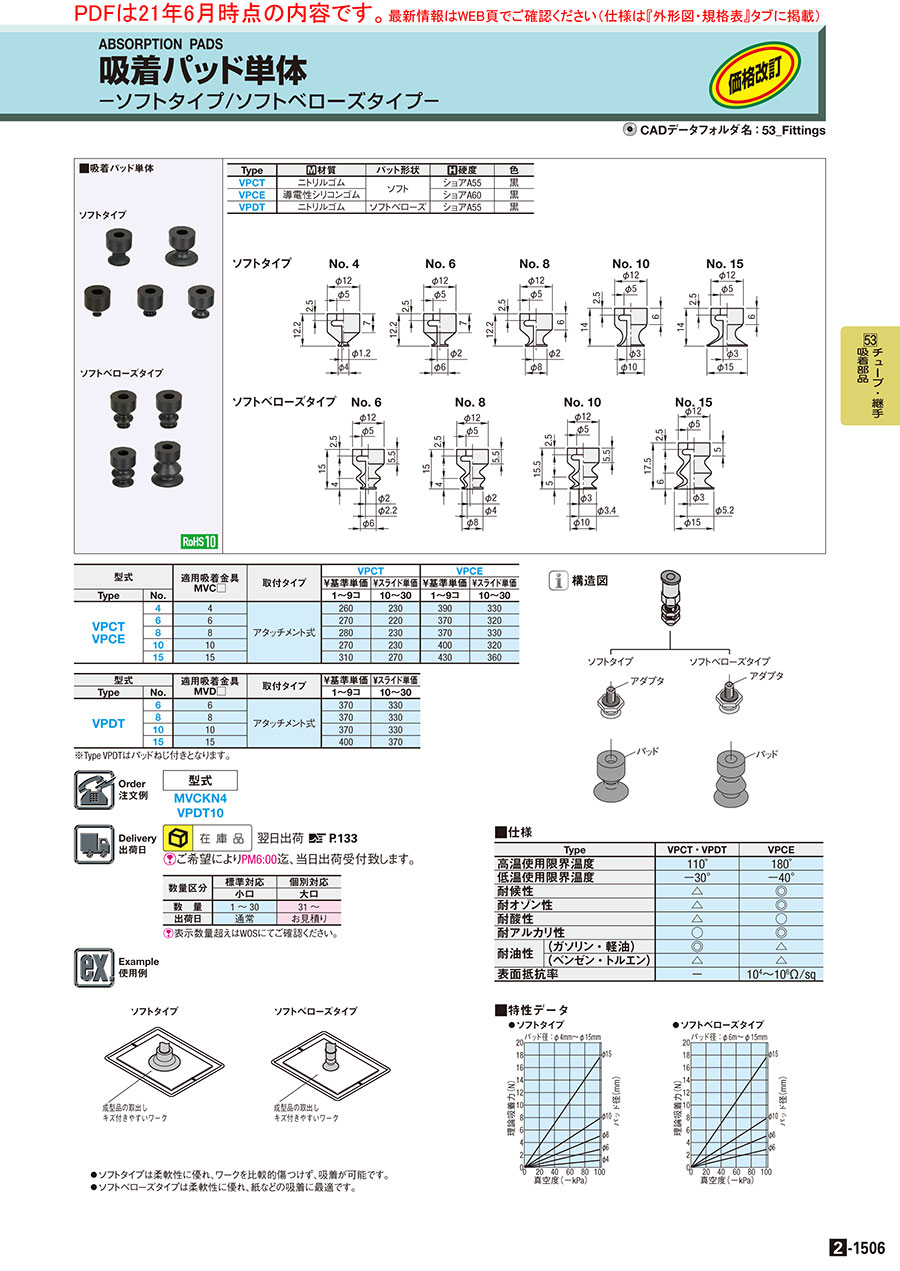

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

    2-1506

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
