ミスミ

吸着金具

カタログ |P.2-1497

数量スライド割引
当日出荷可能

平均満足度5.0

この商品のレビューをみる（2件）

通常単価(税別): 1,200円～1,450円

税込単価: 1,320円～1,595円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

吸着パッド

4.2

通常価格(税別)： 200円 (税込価格：220円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

吸着パッド単体　スタンダードタイプ・深型タイプ・小型タイプ

4.3

通常価格(税別)： 320円 (税込価格：352円)

通常出荷日：在庫品1日目

【特長】・埋込式の吸着金具です。【材質】・本体：A2011Bです。・スプリング...

詳細情報を確認する

環境対応
RoHS対応（10物質）
特性・用途
該当なし
本体種類
ホルダ単品
取付タイプ
埋込式
接続ねじ種類
おねじ

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が14型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

SRK 10
1010
1015 SRK 20
2010
2015 SRKN 10
1010
1015 SRKN 20
2010
2015 SRKNS 40
50

[ ! ]SRKNS50は（　）内の寸法になります。

Type	[ M ]材質			[ S ]表面処理
	本体	スプリング	ナット	本体	ナット
SRK	A2011B	SWP−A	SS400	白アルマイト	三価クロメート
SRKN
SRKNS

規格表

型式

SRK10

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		ストローク S	L	L₁	スプリング		適用パッド	￥基準単価	¥スライド単価
Type	No.	ストローク S	L	L₁	ばね定数	最大荷重	適用パッド	1〜49コ	50〜100
SRK	10	5	40	19	0.030kgf	0.55kgf	SRP6〜12 SRPF12	1,170	1,100
	1010	10	45	24	0.025kgf			1,250	1,060
	1015	15	50	29	0.020kgf			1,320	1,120
	20	5	48	20	0.037kgf		SRP15〜40 SRPF20	1,250	1,190
	2010	10	53	25	0.032kgf			1,320	1,120
	2015	15	58	30	0.027kgf			1,410	1,200

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		ストローク S	L	L₁	スプリング		適用パッド	￥基準単価	¥スライド単価
Type	No.	ストローク S	L	L₁	ばね定数	最大荷重	適用パッド	1〜49コ	50〜100
SRKN	10	5	35	22	0.030kgf	0.55kgf	SRP6〜12 SRPF12	1,250	1,060
	1010	10	45	27	0.025kgf			1,320	1,120
	1015	15	55	32	0.020kgf			1,410	1,200
	20	5	39	22	0.037kgf		SRP15〜40 SRPF20	1,250	1,060
	2010	10	49	27	0.032kgf			1,320	1,120
	2015	15	59	32	0.027kgf			1,410	1,200

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		適用パッド	￥基準単価	¥スライド単価
Type	No.		1〜49コ	50〜100
SRKNS	40	SRPS40	1,310	1,240
	50	SRPS50

型番リスト

表示件数

型番

接続ねじ径	適用パッド	呼びNo.	スプリング	RoHS?	最小発注数量

M10	SRP6～12・SRPF12	10	外付	10	1個
M12	SRP15～40・SRPF20	20	外付	10	1個
M10	SRP6～12・SRPF12	1010	外付	10	1個
M10	SRP6～12・SRPF12	1015	外付	10	1個
M12	SRP15～40・SRPF20	2010	外付	10	1個
M12	SRP15～40・SRPF20	2015	外付	10	1個
M12	SRP6～12・SRPF12	10	内蔵	10	1個
M12	SRP15～40・SRPF20	20	内蔵	10	1個
M12	SRP6～12・SRPF12	1010	内蔵	10	1個
M12	SRP6～12・SRPF12	1015	内蔵	10	1個
M12	SRP15～40・SRPF20	2010	内蔵	10	1個
M12	SRP15～40・SRPF20	2015	内蔵	10	1個
M12	SRPS40	40	なし	10	1個
M12	SRPS50	50	なし	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,200円 ( 1,320円 )	在庫品1日目当日出荷可能
1,290円 ( 1,419円 )	在庫品1日目当日出荷可能
1,290円 ( 1,419円 )	在庫品1日目当日出荷可能
1,360円 ( 1,496円 )	在庫品1日目当日出荷可能
1,360円 ( 1,496円 )	在庫品1日目当日出荷可能
1,450円 ( 1,595円 )	在庫品1日目当日出荷可能
1,290円 ( 1,419円 )	在庫品1日目当日出荷可能
1,290円 ( 1,419円 )	在庫品1日目当日出荷可能
1,360円 ( 1,496円 )	在庫品1日目当日出荷可能
1,450円 ( 1,595円 )	在庫品1日目当日出荷可能
1,360円 ( 1,496円 )	在庫品1日目当日出荷可能
1,450円 ( 1,595円 )	在庫品1日目当日出荷可能
1,350円 ( 1,485円 )	在庫品1日目当日出荷可能
1,350円 ( 1,485円 )	在庫品1日目当日出荷可能

基本情報

【特長】・埋込式の吸着金具です。【材質】・本体：A2011Bです。・スプリング：SWP−Aです。・ナット：SS400です。

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

納期

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

数量区分	標準対応	個別対応
数量区分	小口	大口
数量	1〜100	101〜
出荷日	通常	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

出荷日については、こちらをご覧ください。

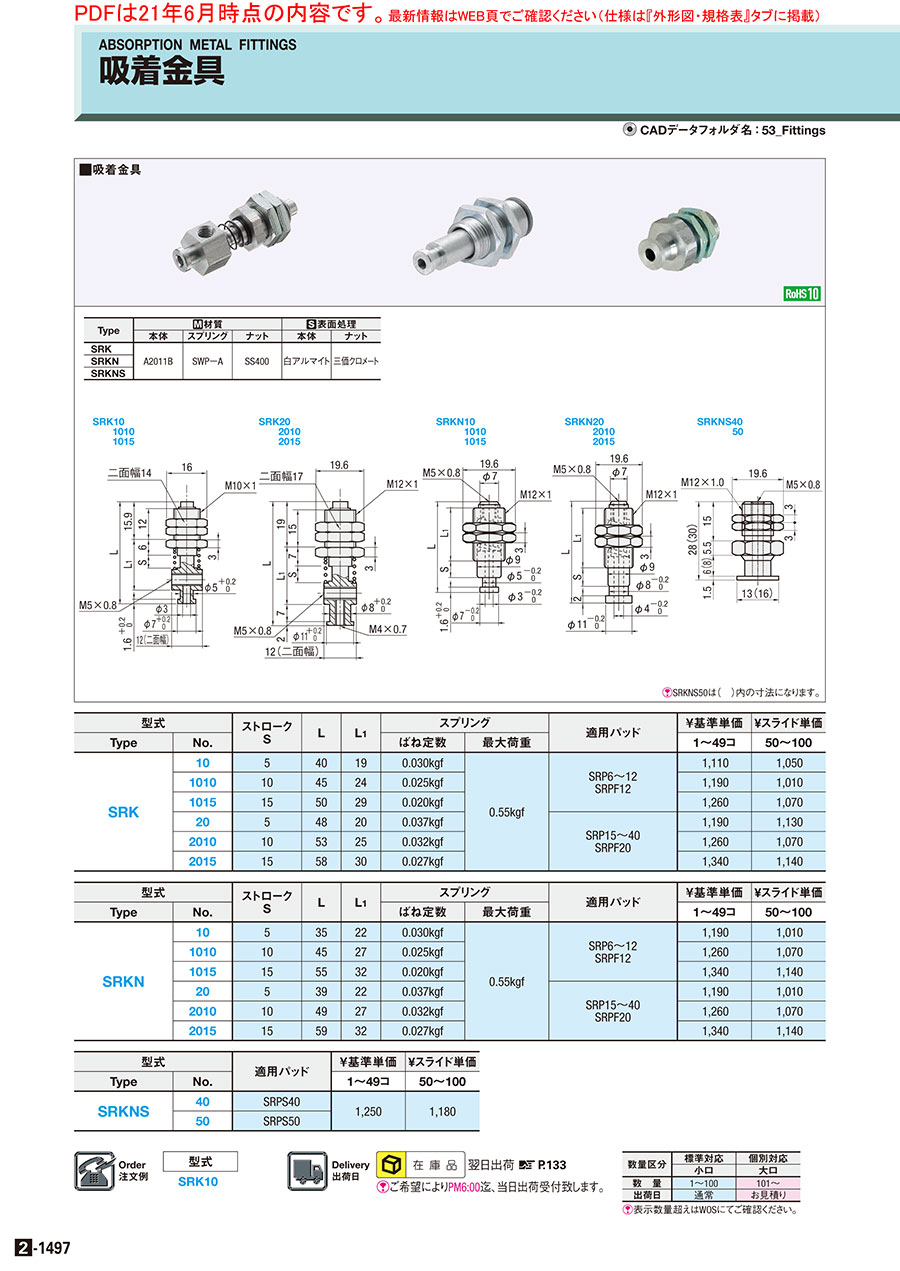

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
吸着パッド単体　スタンダードタイプ・深型タイプ・小型タイプ
単体の吸着パッドです。平形・深形・小形のパット形状から選択できます。
ミスミ
吸着パッド
軽量な吸着パッドです。
ミスミ
ミニ吸着パッド
微小な吸着物用のパッドです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
