ミスミ

落下防止弁

落下防止弁
  • 数量スライド割引
  • 当日出荷可能
通常単価(税別)
1,070円～1,140円
税込単価
1,177円～1,254円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

真空発生器　角型ユニオン

ミスミ

真空発生器　角型ユニオン
4.5
通常価格(税別)： 2,240円 (税込価格：2,464円)

通常出荷日：在庫品1日目

・ワークが真空パッドから外れているとエアの流れで弁体が押し上げられて吸込み通路...

詳細情報を確認する

ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor
未確定：候補が2型番あります。
数量：

外形図・規格表


BAFP


規格表

型式
BAFP4
部品名材質
M4M6
金属本体Aステンレス黄銅、無電解ニッケルメッキ
金属本体B黄銅、無電解ニッケルメッキアルミニウム、無電解ニッケルメッキ
弁体アルミニウム
ストッパ黄銅、無電解ニッケルメッキ
スプリングSUS304
フィルタポリビニルホルマール (PVF)
Oリングニトリルゴム (NBR)
ガスケットSUS304＋ニトリルゴム (NBR)
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式ねじサイズ
M		A1A2BLP対辺
H		弁体作動
吸込流量
(ℓ/min(ANR))		未吸着時
真空低下量
(kPa)		有効断面積(mm2)質量
(g)		￥基準単価￥スライド単価
TypeNo.自由流制御流1〜9コ10〜20
BAFP4M4×0.734.519.916.91010521.630.097.91,000950
6M6×1.044.928.124.112121324.060.0912.41,0701,010

型番リスト

表示件数
  • 1
    • 型番
    BAFP4
    BAFP6

    ねじの呼び M

    (mm)

    		RoHS?最小発注数量
    4
    10
    1個
    6
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    1,070円
    ( 1,177円 )
    在庫品1日目当日出荷可能
    1,140円
    ( 1,254円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    ・ワークが真空パッドから外れているとエアの流れで弁体が押し上げられて吸込み通路を塞ぎます。・ワークが真空パッドに密着すると真空の吸込流量が低下し、弁体がスプリング力により押し下げられることにより、弁体と本体間の吸込み通路が開放されます。

    ご注意

    • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

    納期・価格



    納期

    在庫品
    		翌日出荷 >>こちら
    [ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

    数量区分標準対応個別対応
    小口大口
    数　量1～2021～
    出荷日通常お見積り
    [ ! ]表示数量超えはWOSにてご確認ください。

    出荷日については、こちらをご覧ください。

    概要・仕様



    仕様・概要

    ■落下防止弁の作動説明
    ・落下防止弁作動状況・ワーク吸着状態
    ワークが真空パッドから外れているとエアの流れで
    弁体が押し上げられて吸込み通路を塞ぎます。
    弁体作動時は弁体中央の小さい穴を通して
    少量のエアを吸い込んでいます。
         		ワークが真空パッドに密着すると真空の吸込流量が低下し、
    弁体がスプリング力により押し下げられることにより、
    弁体と本体間の吸込み通路が開放されます。

    仕様
    使用流体空気
    使用圧力範囲正圧： 0〜0.7MPa
    負圧： 0〜－100kPa
    最低作動圧力－7kPa
    使用温度範囲0〜60℃

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

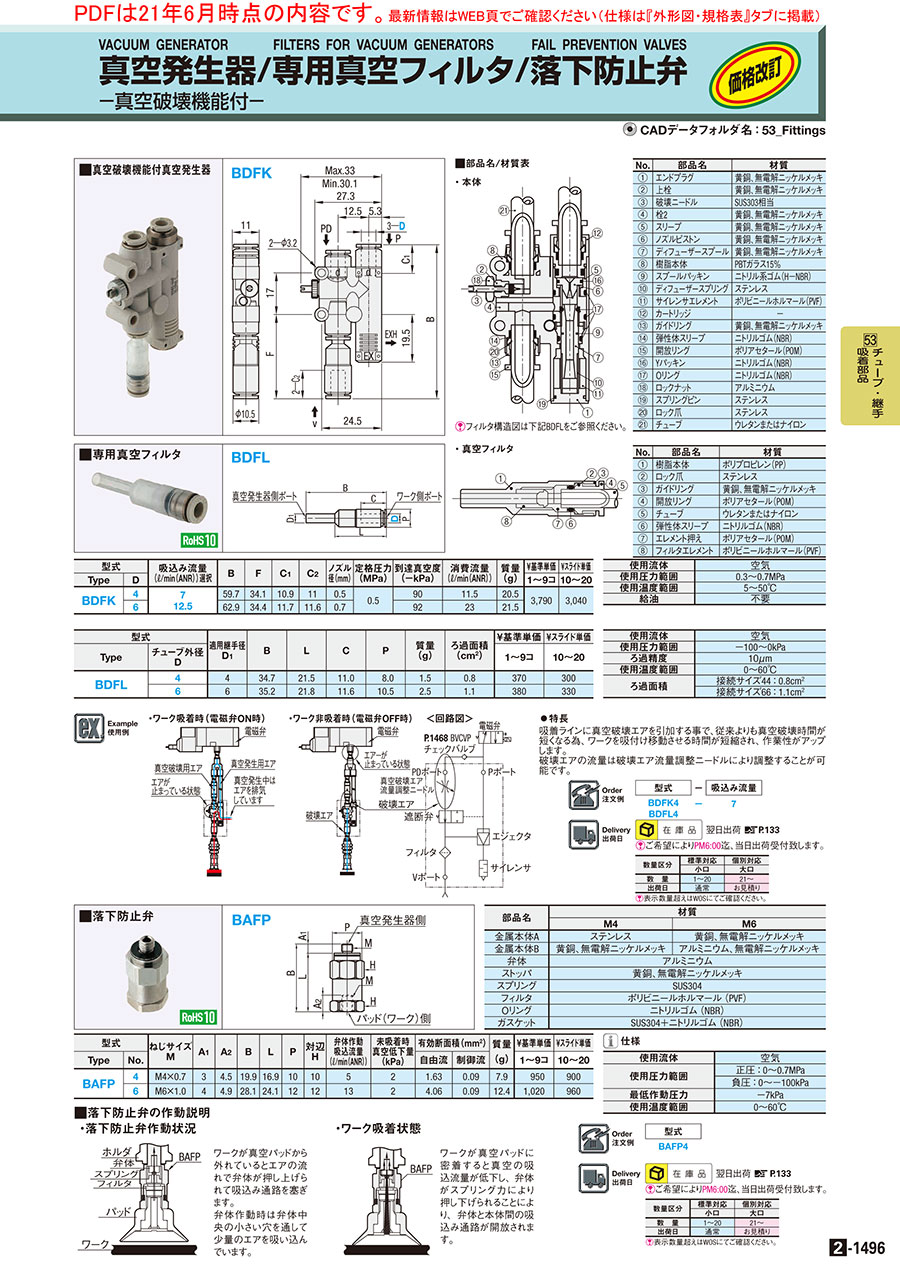

    2-1496

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
