ボールバルブ　フルボア（大流量）タイプ

ボールバルブ　フルボア（大流量）タイプ
  • ボールバルブ　フルボア（大流量）タイプ
  • ボールバルブ　フルボア（大流量）タイプ
  • ボールバルブ　フルボア（大流量）タイプ
  • 数量スライド割引
  • 当日出荷可能
この商品のFAQをみる（1件）
通常単価(税別)
2,670円～15,940円
税込単価
2,937円～17,534円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ボールバルブ　レバーハンドル型（プラスチックケース：青色）

ミスミ

ボールバルブ　レバーハンドル型（プラスチックケース：青色）
4.5
通常価格(税別)： 1,252円 (税込価格：1,377円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ボールバルブ　レデューストボアタイプ

ミスミ

ボールバルブ　レデューストボアタイプ
4.3
通常価格(税別)： 1,430円 (税込価格：1,573円)

通常出荷日：在庫品1日目

【本体形状】ストレート【本体材質】C3771BE、SCS16Aからお選びいただ...

詳細情報を確認する

ご注意

  • 【仕様変更】25年6月より順次、BSCSFの本体材質、レバー部の色味、本体の刻印が変更になります。詳細はこちら​をご確認ください。
  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

樹脂レール温水テスト槽

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

クリーン洗浄品
脱脂洗浄や精密洗浄を
標準型番で注文可能
未確定：候補が17型番あります。
数量：

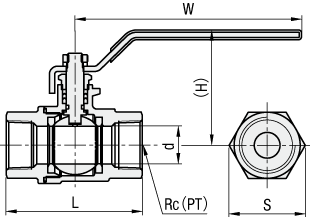

外形図・規格表



BRTW

A（レバーハンドル型）

B（蝶ハンドル型）

BSCSF

■開閉イメージ

※レバーは90°可動します。

[ ! ]流体の流れ方向に指定はございません。

Type[ M ]材質最高使用圧力
本体ボールシート
BRTW□C3771BEグラスファイバー入りふっ素樹脂水･油･空気：4.12MPa
BSCSFSCS16Aふっ素樹脂水･油･空気･ガス：4.12MPa
飽和蒸気：1MPa
[ ! ]真空での使用は対応しておりません。
[ ! ]脱脂処理はしておりません。クリーン洗浄品の類似品は>>こちら


規格表

型式
BSCSF15A
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式Rc
(PT)		dSA形状B形状￥基準単価￥スライド単価
Typeハンドル形状No.L(H)WL(H)W1～4コ5～10コ
BRTWA
(レバーハンドル型)
B
(蝶ハンドル型)		8A1/410205037705035552,8702,570
10A3/810225037705035553,1502,840
15A1/215266540806541703,3903,060
20A3/420326844806845703,9403,550
25A12539795011079541005,3104,780
BSCSF−
選択不可		10A3/812.7225256100－－－2,4002,310
15A1/215276859102−−−2,6802,540
20A3/420337762120−−−3,5603,380
25A125409076150−−−4,8404,590
32A1 1/4324910284150   7,9607,560
40A1 1/2385611188165−−−9,6909,200
50A2506712695165−−−14,32013,600


関連リンク

カタログ規格外品サービスへのご案内
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。

・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
規格外品サービスによくある質問
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。

型番リスト

表示件数
  • 1
    • 型番
    BRTWA8A
    BRTWA10A
    BRTWA15A
    BRTWA20A
    BRTWA25A
    BRTWB8A
    BRTWB10A
    BRTWB15A
    BRTWB20A
    BRTWB25A
    BSCSF10A
    BSCSF15A
    BSCSF20A
    BSCSF25A
    BSCSF32A
    BSCSF40A
    BSCSF50A

    環境対応

    特性・用途

    本体材質

    詳細材質

    使用流体

    供給側 配管ねじの呼び

    制御側 配管ねじの呼び

    ハンドル形状

    ボールシート材質

    使用圧力範囲

    (MPa)

    長さ

    (mm)

    高さ

    (mm)

    ハンドル径

    (φ)

    No.

    		RoHS?最小発注数量
    RoHS非対応
    該当なし
    [黄銅] C3771BE
    C3771BE
    水 / 空気 / 油
    1/4
    1/4
    レバーハンドル型
    グラスファイバー入りPTFE
    ～4.12
    50
    37
    70
    8A
    10
    1個
    RoHS非対応
    該当なし
    [黄銅] C3771BE
    C3771BE
    水 / 空気 / 油
    3/8
    3/8
    レバーハンドル型
    グラスファイバー入りPTFE
    ～4.12
    50
    37
    70
    10A
    10
    1個
    RoHS非対応
    該当なし
    [黄銅] C3771BE
    C3771BE
    水 / 空気 / 油
    1/2
    1/2
    レバーハンドル型
    グラスファイバー入りPTFE
    ～4.12
    65
    40
    80
    15A
    10
    1個
    RoHS非対応
    該当なし
    [黄銅] C3771BE
    C3771BE
    水 / 空気 / 油
    3/4
    3/4
    レバーハンドル型
    グラスファイバー入りPTFE
    ～4.12
    68
    44
    80
    20A
    10
    1個
    RoHS非対応
    該当なし
    [黄銅] C3771BE
    C3771BE
    水 / 空気 / 油
    1
    1
    レバーハンドル型
    グラスファイバー入りPTFE
    ～4.12
    79
    50
    110
    25A
    10
    1個
    RoHS非対応
    該当なし
    [黄銅] C3771BE
    C3771BE
    水 / 空気 / 油
    1/4
    1/4
    蝶ハンドル型
    グラスファイバー入りPTFE
    ～4.12
    50
    35
    55
    8A
    -
    1個
    RoHS非対応
    該当なし
    [黄銅] C3771BE
    C3771BE
    水 / 空気 / 油
    3/8
    3/8
    蝶ハンドル型
    グラスファイバー入りPTFE
    ～4.12
    50
    35
    55
    10A
    -
    1個
    RoHS非対応
    該当なし
    [黄銅] C3771BE
    C3771BE
    水 / 空気 / 油
    1/2
    1/2
    蝶ハンドル型
    グラスファイバー入りPTFE
    ～4.12
    65
    41
    70
    15A
    -
    1個
    RoHS非対応
    該当なし
    [黄銅] C3771BE
    C3771BE
    水 / 空気 / 油
    3/4
    3/4
    蝶ハンドル型
    グラスファイバー入りPTFE
    ～4.12
    68
    45
    70
    20A
    -
    1個
    RoHS非対応
    該当なし
    [黄銅] C3771BE
    C3771BE
    水 / 空気 / 油
    1
    1
    蝶ハンドル型
    グラスファイバー入りPTFE
    ～4.12
    79
    54
    100
    25A
    -
    1個
    RoHS対応（10物質）
    耐食性・耐薬品 / 非磁性 / 耐熱性
    [ステンレス鋳鋼] SCS16A
    SCS16A
    水 / 空気 / 油 / ガス / 飽和蒸気
    3/8
    3/8
    レバーハンドル型
    [フッソ樹脂] ふっ素樹脂
    ～4.12
    52
    56
    100
    10A
    10
    1個
    RoHS対応（10物質）
    耐食性・耐薬品 / 非磁性 / 耐熱性
    [ステンレス鋳鋼] SCS16A
    SCS16A
    水 / 空気 / 油 / ガス / 飽和蒸気
    1/2
    1/2
    レバーハンドル型
    [フッソ樹脂] ふっ素樹脂
    -
    68
    59
    102
    15A
    10
    1個
    RoHS対応（10物質）
    耐食性・耐薬品 / 非磁性 / 耐熱性
    [ステンレス鋳鋼] SCS16A
    SCS16A
    水 / 空気 / 油 / ガス / 飽和蒸気
    3/4
    3/4
    レバーハンドル型
    [フッソ樹脂] ふっ素樹脂
    -
    77
    62
    120
    20A
    10
    1個
    RoHS対応（10物質）
    耐食性・耐薬品 / 非磁性 / 耐熱性
    [ステンレス鋳鋼] SCS16A
    SCS16A
    水 / 空気 / 油 / ガス / 飽和蒸気
    1
    1
    レバーハンドル型
    [フッソ樹脂] ふっ素樹脂
    -
    90
    76
    150
    25A
    10
    1個
    RoHS対応（10物質）
    耐食性・耐薬品 / 非磁性 / 耐熱性
    [ステンレス鋳鋼] SCS16A
    SCS16A
    水 / 空気 / 油 / ガス / 飽和蒸気
    [1 1/4B] 1 1/4
    [1 1/4B] 1 1/4
    レバーハンドル型
    [フッソ樹脂] ふっ素樹脂
    ～4.12
    102
    84
    150
    32A
    10
    1個
    RoHS対応（10物質）
    耐食性・耐薬品 / 非磁性 / 耐熱性
    [ステンレス鋳鋼] SCS16A
    SCS16A
    水 / 空気 / 油 / ガス / 飽和蒸気
    1 1/2
    1 1/2
    レバーハンドル型
    [フッソ樹脂] ふっ素樹脂
    -
    111
    88
    165
    40A
    10
    1個
    RoHS対応（10物質）
    耐食性・耐薬品 / 非磁性 / 耐熱性
    [ステンレス鋳鋼] SCS16A
    SCS16A
    水 / 空気 / 油 / ガス / 飽和蒸気
    2
    2
    レバーハンドル型
    [フッソ樹脂] ふっ素樹脂
    -
    126
    95
    165
    50A
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    クリーン洗浄・梱包済みでお届けします

    クリーン洗浄品とは

    3,160円
    ( 3,476円 )
    在庫品1日目当日出荷可能

    -

    3,310円
    ( 3,641円 )
    在庫品1日目当日出荷可能

    -

    3,560円
    ( 3,916円 )
    在庫品1日目当日出荷可能

    -

    4,140円
    ( 4,554円 )
    在庫品1日目当日出荷可能

    -

    5,640円
    ( 6,204円 )
    在庫品1日目当日出荷可能

    -

    3,010円
    ( 3,311円 )
    在庫品1日目当日出荷可能

    -

    3,310円
    ( 3,641円 )
    在庫品1日目当日出荷可能

    -

    3,560円
    ( 3,916円 )
    在庫品1日目当日出荷可能

    -

    4,310円
    ( 4,741円 )
    在庫品1日目当日出荷可能

    -

    5,580円
    ( 6,138円 )
    在庫品1日目当日出荷可能

    -

    2,670円
    ( 2,937円 )
    在庫品1日目当日出荷可能

    SH-BSCSF10A

    2,980円
    ( 3,278円 )
    在庫品1日目当日出荷可能

    SH-BSCSF15A

    3,960円
    ( 4,356円 )
    在庫品1日目当日出荷可能

    SH-BSCSF20A

    5,390円
    ( 5,929円 )
    在庫品1日目当日出荷可能

    SH-BSCSF25A

    8,860円
    ( 9,746円 )
    在庫品1日目当日出荷可能

    SH-BSCSF32A

    10,780円
    ( 11,858円 )
    在庫品1日目当日出荷可能

    SH-BSCSF40A

    15,940円
    ( 17,534円 )
    在庫品1日目当日出荷可能

    SH-BSCSF50A

  • 1

    • 詳細情報

    基本情報

    【本体形状】ストレート【本体材質】C3771BE、SCS16Aからお選びいただけます。

    ご注意

    • 【仕様変更】25年6月より順次、BSCSFの本体材質、レバー部の色味、本体の刻印が変更になります。詳細はこちら​をご確認ください。
    • 洗浄品はこちらからご選定いただけます。
    • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

    納期・価格



    納期

    在庫品
    		翌日出荷 >>こちら
    [ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

    数量区分標準対応個別対応
    小口大口
    数　量1～1011～
    出荷日通常お見積り
    [ ! ]表示数量超えはWOSにてご確認ください。


    出荷日については、こちらをご覧ください。

    概要・仕様



    仕様・概要

    類似品比較ポイント：①JIS・JV規格準拠品

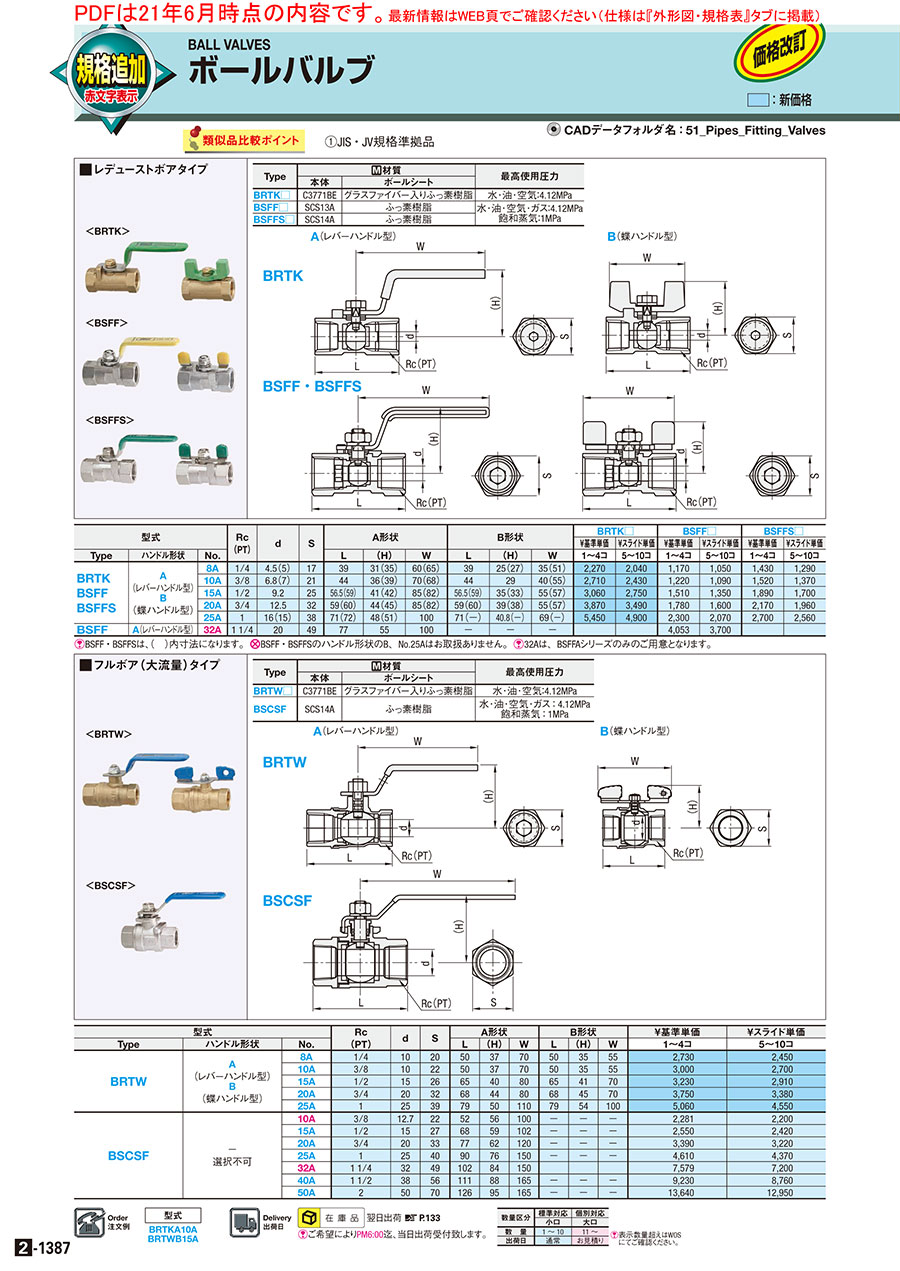

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

    2-1387

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    ボールバルブ　フルボア（大流量）タイプのレビュー
    4.8平均満足度：4.810件のレビュー
    生産設備装置のメンテナンス時に使用しました
    4
    満足度：4.02022/06/08
    生産設備装置の温水を流す回路のメンテナンス時にこの商品を使用しました。ボールバルブ中でフルボアタイプが必要でした。今回も...もっと読む
    0人が参考にしています。
    研究機関向け実験装置用
    5
    満足度：5.02022/05/25
    取付も簡単の為、組立が早く進む事と、扱いやすく品質が良い為、実験装置運用中も信頼が置けて安心である
    0人が参考にしています。
    社内設備の改造等の時に使用しています
    5
    満足度：5.02021/09/01
    当社内の屋外に部品などを洗浄する設備、洗浄場を作る事になり、この商品を水道配管に接続して開閉バルブとして使用しています。...もっと読む
    0人が参考にしています。
    水配管設備
    5
    満足度：5.02021/07/08
    フルボアなので配管が詰まりにくくなりました。有名メーカーより安く、品質も同等と思います。材質が数種類あるので、用途別に選...もっと読む
    0人が参考にしています。
    油圧配管
    4
    満足度：4.02020/08/31
    産業機械の油圧配管に使用しました。 通常はボールバルブを使うのですが、 今回は協力な排出が必要だったので フルボディーで...もっと読む
    0人が参考にしています。
    10件全て見る

    よくあるご質問（FAQ）

    Q取手（レバー）の操作方向を変えられますか？
    A
    こちらの商品は取手（レバー）の取付方向の変更はできません。
