エア用カプラー　スタンダードタイプ　ホース取付用ソケット

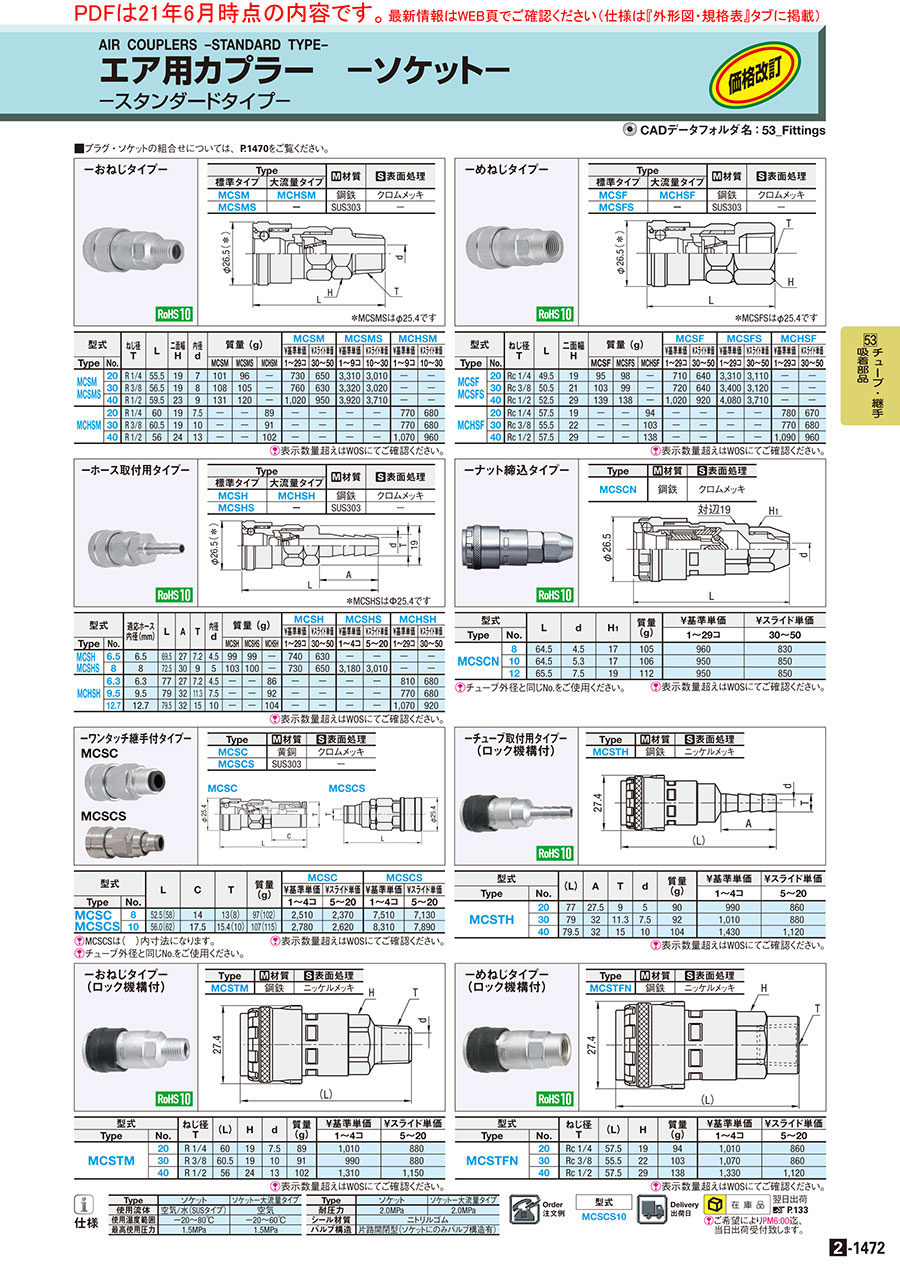

カタログ |P.2-1472

数量スライド割引
当日出荷可能

4.7

平均満足度4.7

この商品のレビューをみる（4件）

通常単価(税別): 790円～3,440円

税込単価: 869円～3,784円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

エア用カプラーホース取付用プラグストレート型・L型

通常価格(税別)： 220円 (税込価格：242円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

エア用カプラー　スタンダードタイプ　おねじプラグ

4.5

通常価格(税別)： 250円 (税込価格：275円)

通常出荷日：在庫品1日目

【特長】・スタンダードタイプのカプラです。（ホース取付用ソケットタイプ）

詳細情報を確認する

環境対応
RoHS対応（10物質）
特性・用途
該当なし

ご注意

2017年7月31日、価格改定いたしました。新価格はカタログPDFをご参照ください。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が8型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

No.4 No.4以外＊MCSHSはφ25.4です

型式		[ M ]材質	[ S ]表面処理
Type	No.
MCSH （標準タイプ）	4	真鍮	めっき処理
	6.5	鋼鉄	クロムメッキ
	8
MCSHS （標準タイプ）	4	SUS304	-
	8
MCHSH （大流量タイプ）	6.3	鋼鉄	クロムメッキ
	9.5
	12.7

規格表

型式

MCSHS8

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		適応ホース内径(mm)	L			内径 B	質量(g)	MCSH/MSSHS4/MCHSH			MCSHS8
型式				A	T			￥基準単価	￥スライド単価		￥基準単価	￥スライド単価
Type	No.							1~9コ	10～29コ	30～	1～4コ	5～20コ
MCSH	4	4	27.5	8	4.8	2.5	7.3	960	940	920	-	-
	6.5	6.5	69.5	27	7.2	4.5	99	740	740	630	-	-
	8	8	72.5	30	9	5	99	730	730	650
MCSHS	4	4	27.5	8	4.8	2.5	6.7	2,310	2,040	1,930	-	-
MCSHS	8	8	72.5	30	9	5	97				3,180	3,010
MCHSH	6.3	6.3	77	27	7.2	4.5	86	810	810	680	-	-
	9.5	9.5	79	32	11.3	7.5	92	770	770	680	-	-
	12.7	12.7	79.5	32	15	10	104	1,070	1,070	920	-	-

[ ! ]表示数量超えはWOSにてご確認ください。

使用可能流体	タイプ	適合する組合せ型番		異サイズ組合せ可否	備考
使用可能流体	タイプ	プラグ	ソケット	異サイズ組合せ可否	備考
空気（一部水も可）	チューブ接続用タイプ	MCPC MCPCS MCPCL MCPCLS MCPH MCPHS MCPM MCPMS	MCSC MCSCS MCSCL MCSCLS MCSCB MCSCBS MCSH MCSHS MCSM MCSMS	○	[ ! ]MCPC/MCPCS/MCSC/MCSCSは､サイズ4･6のみです。 [ ! ]MCPM/MCPMS/MCSM/MCSMSは、サイズ5,10のみ MCPHはサイズ2.5,4のみ、MCPHS/MCSH/MCSHS サイズ4のみです。
空気（一部水も可）	スタンダードタイプ（ロータリー/ロック/分岐タイプ含む）	MCPM MCPMS MCPF MCPFS MCPH MCPHS MCPCN MCPC MCPCS MCPRM MCPRF （MCRN MCRT MCLTR MCRE）	MCSM MCSMS MCHSM MCSF MCSFS MCHSF MCSH MCSHS MCHSH MCSCN MCSC MCSCS MCSTM MCSTFN MCSTH （MCRN MCRT MCLTR MCRE）	○	[ ! ]MCPC/MCPCS/MCSC/MCSCSは､サイズ8･10のみです。分岐タイプは､プラグ/ソケット両形状を所持しています。 [ ! ]MCPH/MCPHS/MCPM/MCPMSは、 MCSH/MCSHS/MCSM/MCSMS 上記サイズ以外のみです。
空気（一部水も可）	軽量タイプ	KSCPM KSCPF KSCPH KSCPN	KSCSM KSCSF KSCSH KSCSN	○	―
空気（一部水も可）	ミニチュアタイプ	NMCPM NMCPMS NMCPF NMCPFS NMCPH NMCPHS NMCPHL NMCPHLS	NMCSM NMCSMS NMCSHB NMCSHBS NMCSH NMCSHS NMCSHL NMCSHLS	○	―
空気（一部水も可）	高耐薬（SUS316）タイプ	MCPMSS MCPFSS MCPHSS	MCSMSS MCSHSS	×	―
水・油・空気	ノーバルブタイプ	QNPFC QNPFS QNPMC QNPMS QNPHC QNPHS	QNSFC QNSFS QNSMC QNSMS QNSHC QNSHS	×	[ ! ]おねじ /めねじタイプと、ホース接続用タイプを組み合わせてご使用の際は、サイズにご注意ください。
水・油・空気	バルブタイプ	QBPFC QBPFS	QBSFC QBSFS	×	―
水・油・空気	大流量バルブタイプ	QBPFCH QBPFSH	QBSFCH QBSFSH	×	―
水・油・空気	210高圧バルブタイプ	QBPHT	QBSHT	×	―
水・油・空気	350高圧バルブタイプ	QBPHTP	QBSHTP	×	―

[ ! ]上記サイズ以外の型番

仕様・概要

仕様

型式	MCSH4,MCSHS4	左記以外MCSH,MCSHS	MCHSH
タイプ	ソケット		ソケットー大流量タイプ
使用流体	空気/水(SUSタイプ)		空気
使用温度範囲	-20～80℃		-20～60℃
最高圧力	1.0MPa	1.5MPa
耐圧力	1.5MPa	2.0MPa
シール材質	ニトリルゴム
バルブ構造	片路開閉型

型番リスト

表示件数

型番

種類

オス・メス

接続部の種類

使用流体

本体材質

バルブ構造

使用温度範囲

(℃)

最高使用圧力

(MPa)

適用ホース呼び内径

RoHS?

最小発注数量

標準	[ソケット(メス)] ソケット	[ホース取付用] ホース接続用	空気	[スチール] 鋼鉄(クロムメッキ)	片路開閉型	-20～60	０～1.5	6.3	10	1個
標準	[ソケット(メス)] ソケット	[ホース取付用] ホース接続用	空気	[スチール] 鋼鉄(クロムメッキ)	片路開閉型	-20～60	０～1.5	9.5	10	1個
標準	[ソケット(メス)] ソケット	[ホース取付用] ホース接続用	空気	[スチール] 鋼鉄(クロムメッキ)	片路開閉型	-20～60	０～1.5	12.7	10	1個
標準	[ソケット(メス)] ソケット	[ホース取付用] ホース接続用	水 / 空気	[銅合金] 真鍮(めっき処理)	片路開閉型	-20～80	０～1.0	4	10	1個
標準	[ソケット(メス)] ソケット	[ホース取付用] ホース接続用	水 / 空気	[スチール] 鋼鉄(クロムメッキ)	片路開閉型	-20～80	０～1.5	6.5	10	1個
標準	[ソケット(メス)] ソケット	[ホース取付用] ホース接続用	水 / 空気	[スチール] 鋼鉄(クロムメッキ)	片路開閉型	-20～80	０～1.5	8	10	1個
標準	[ソケット(メス)] ソケット	[ホース取付用] ホース接続用	水 / 空気	[ステンレス] SUS304	片路開閉型	-20～80	０～1.0	4	-	1個
標準	[ソケット(メス)] ソケット	[ホース取付用] ホース接続用	水 / 空気	[ステンレス] SUS304	片路開閉型	-20～80	０～1.5	8	10	1個

通常単価(税別) (税込単価)	通常出荷日

880円 ( 968円 )	在庫品1日目当日出荷可能
830円 ( 913円 )	在庫品1日目当日出荷可能
1,160円 ( 1,276円 )	在庫品1日目当日出荷可能
1,040円 ( 1,144円 )	在庫品1日目当日出荷可能
800円 ( 880円 )	在庫品1日目当日出荷可能
790円 ( 869円 )	在庫品1日目当日出荷可能
2,500円 ( 2,750円 )	在庫品1日目当日出荷可能
3,440円 ( 3,784円 )	在庫品1日目当日出荷可能

基本情報

【特長】・スタンダードタイプのカプラです。（ホース取付用ソケットタイプ）

ご注意

2017年7月31日、価格改定いたしました。新価格はカタログPDFをご参照ください。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

納期

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

Type	ソケット	ソケット－大流量タイプ
使用流体	空気/水(SUSタイプ)	空気
使用温度範囲	－20～80℃	－20～60℃
最高使用圧力	1.5MPa	1.5MPa

Type	ソケット	ソケット－大流量タイプ
耐圧力	2.0MPa	2.0MPa
シール材質	ニトリルゴム
バルブ構造	片路開閉型(ソケットにのみバルブ構造有)

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
エア用カプラー　スタンダードタイプ　おねじプラグ
おねじタイプ、プラグ(おす)のカプラです。
ミスミ
エア用カプラー　スタンダードタイプ　おねじソケット
おねじタイプ、ソケット(めす)のカプラです。
ミスミ
エア用カプラースタンダードタイプめねじプラグ
めねじタイプ、プラグ(おす)のカプラです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
