エア用減圧弁

エア用減圧弁 MSR8A-S
  • レギュレータ/増圧弁
    その他
  • 使用流体
    圧縮空気
  • レギュレータ種類
    標準
  • 形状
    標準
  • 使用圧力範囲 (MPa)
    0.05::1.0
  • 設定圧力範囲 (MPa)
    0.05～0.85
  • 流れ方向
    右方向
  • 周囲温度範囲 (℃)
    5～60
  • 使用圧力範囲 (MPa)
    0.05～1.0

ご注意

  • 【現行品販売終了と後継品のご案内】
    在庫限りで現行品を販売終了いたします。　※最新の在庫数は型番確定後に「価格を確認」ボタンを押下しご確認ください。
    後継品：以下商品ページをご参照ください。
    （https://jp.misumi-ec.com/vona2/detail/110310657719/）
  • 2024年1月より順次「MSR8A-S」付属のブラケットの取付穴が、丸穴から長穴に変更となります。
    現在：2-Φ5.8
    変更後：2-5.8×10.9
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番:

MSR8A-S
解除
数量：
－閉じる

MSR8A-Sの仕様・寸法情報

環境対応
RoHS対応（10物質）
レギュレータ/増圧弁
その他
使用流体
圧縮空気
レギュレータ種類
標準
形状
標準
供給側 呼びサイズ
1/4
使用圧力範囲(MPa)
0.05～1.0
設定圧力範囲(MPa)
0.05～0.85
流れ方向
右方向
質量(g)
250
呼び（No.）
8A-S
周囲温度範囲(℃)
5～60
使用圧力範囲(MPa)
0.05～1.0
RoHS?
10

外形図・規格表

MSR (エア用減圧弁)



8A－S ・ ボンネットねじ径：M30x1.0
JIS記号

[ ! ] 側面図は付属品の圧力計を取り付けた状態のものです。
[ ! ] 構造図はこちらのエア用フィルタ付減圧弁をご参照ください。
[ A ]付属品 圧力計1ケ　ブラケッ卜1ケ

規格表

型式
MSR8A
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式Rc
(PT)		使用圧力範囲
MPa		設定圧力範囲
MPa		耐圧力
MPa		周囲温度範囲
(℃)		使用
流体		質量
(g)		￥基準単価
TypeNo.
MSR8A−S1/40.05〜1.00.05〜0.851.55〜60空気2503,160

型番リスト

表示件数
  • 1
    • 型番
    MSR8A-S

    環境対応

    供給側 呼びサイズ

    質量

    (g)

    呼び（No.）

    		RoHS?最小発注数量
    RoHS対応（10物質）
    1/4
    250
    8A-S
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    3,260円
    ( 3,586円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    【特長】・圧力を調整できる減圧弁です。・圧力計1ヶ、ブラケット1ヶが付属しています。

    ご注意

    • 【現行品販売終了と後継品のご案内】
      在庫限りで現行品を販売終了いたします。　※最新の在庫数は型番確定後に「価格を確認」ボタンを押下しご確認ください。
      後継品：以下商品ページをご参照ください。
      （https://jp.misumi-ec.com/vona2/detail/110310657719/）
    • 2024年1月より順次「MSR8A-S」付属のブラケットの取付穴が、丸穴から長穴に変更となります。
      現在：2-Φ5.8
      変更後：2-5.8×10.9
    • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

    納期・価格



    価格表

    ■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
    数量区分標準対応個別対応
    小口大口
    数 量1〜45〜1011～
    値引率基準単価5％お見積り
    [ ! ]表示数量超えはWOSにてご確認ください。


    納期

    在庫品
    		翌日出荷 >>こちら
    [ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

    出荷日については、こちらをご覧ください。

    概要・仕様



    仕様・概要

    ■特性データ
    一次側圧力が0.8MPaで一定の場合に、二次側の設定圧力値が使用する流量によって圧力降下を示すグラフです。

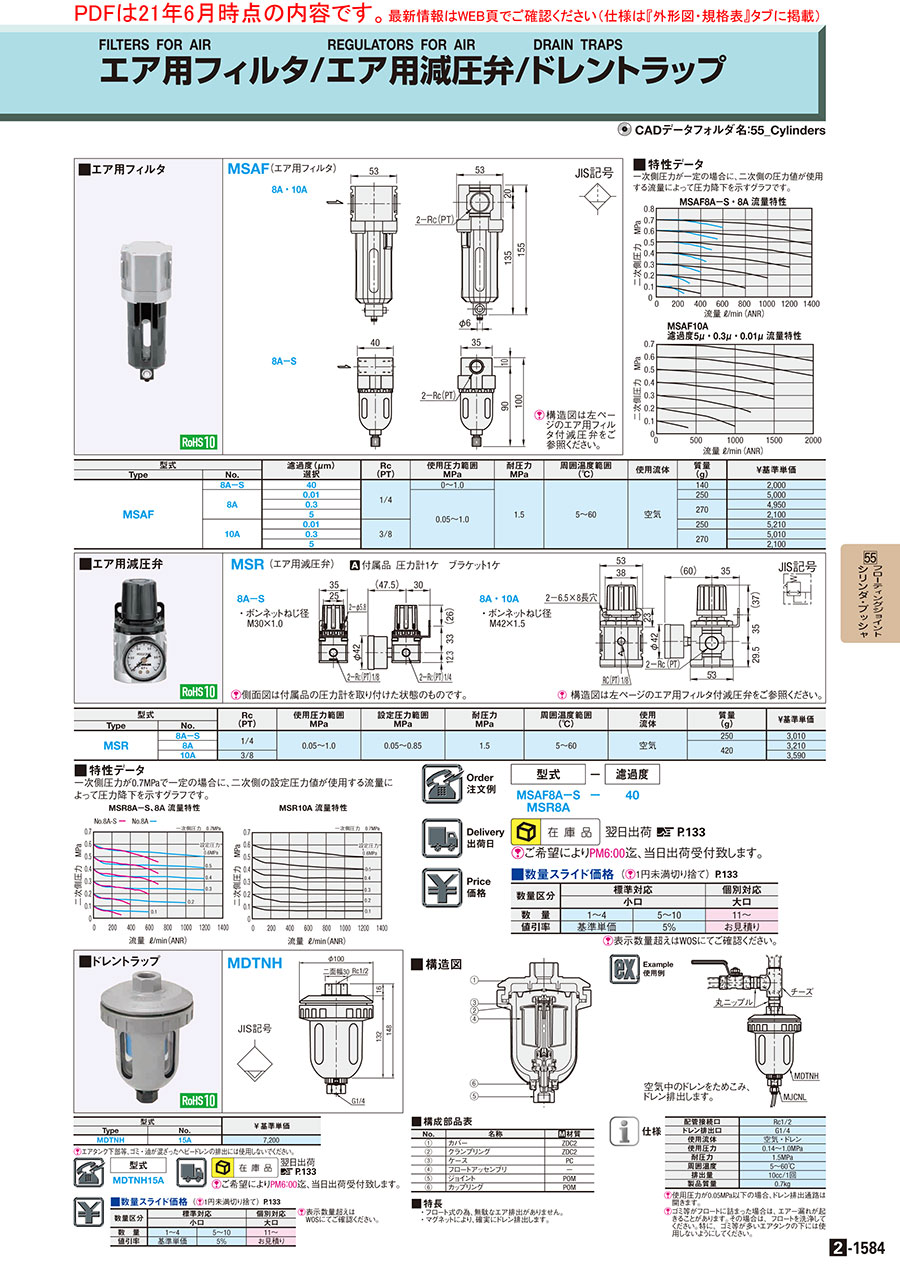

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

    2-1584

    類似品類似品をすべて見る

    この商品に近い類似品がありませんでした。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    エア用減圧弁の型番MSR8A-Sのページです。 型番MSR8A-Sに関する仕様情報を記載しております。
