ミスミ

エア用フィルター付減圧弁

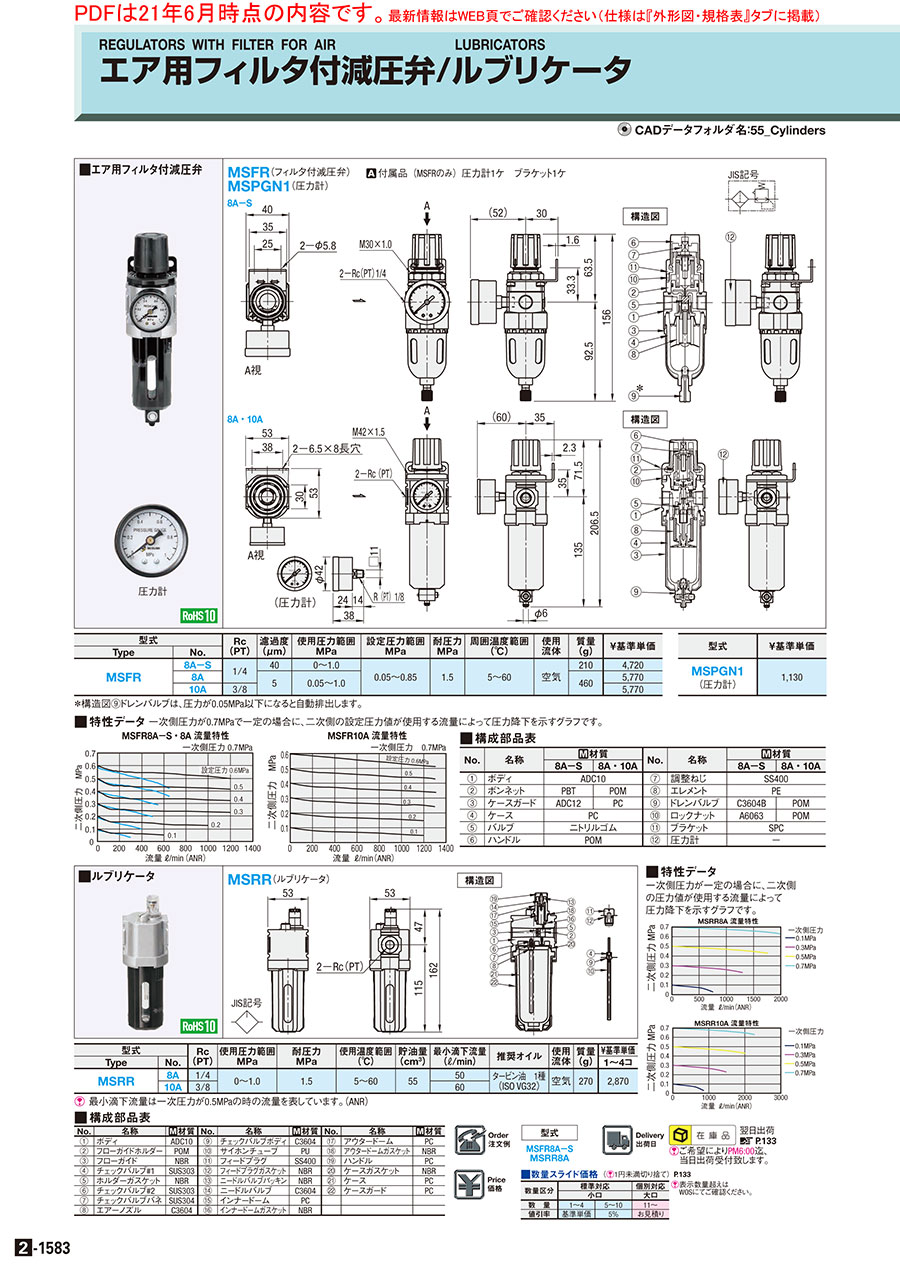

カタログ |P.2-1583

数量スライド割引
当日出荷可能

平均満足度4.0

この商品のレビューをみる（4件）

この商品のFAQをみる（1件）

通常単価(税別): 1,230円～5,110円

税込単価: 1,353円～5,621円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

エア用減圧弁

4.8

通常価格(税別)： 3,260円 (税込価格：3,586円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

エア用減圧弁 Bタイプ

通常価格(税別)： 4,860円 (税込価格：5,346円)

通常出荷日：在庫品1日目

【特長】・エア用フィルタがついている減圧弁です。・圧力計単体でも販売しておりま...

詳細情報を確認する

レギュレータ/増圧弁
その他
レギュレータ種類
標準
形状
標準

ご注意

【現行品販売終了と後継品のご案内】
在庫限りで現行品を販売終了いたします。　※最新の在庫数は型番確定後に「価格を確認」ボタンを押下しご確認ください。
後継品は以下商品ページをご参照ください。
（https://jp.misumi-ec.com/vona2/detail/110310657809/）
2024年1月より「MSFR8A-S」付属のブラケットの取付穴が、丸穴から長穴に変更となります。
現在：2-Φ5.8
変更後：2-5.8×10.9
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が2型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

MSFR(フィル夕付減圧弁)

8A－S

MSPGN1(圧力計)

JIS記号

[ A ] 付属品（MSFRのみ）圧力計1ケブラケッ卜1ケ

規格表

型式

MSFR8A－S

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		Rc (PT)	濾過度 (μm)	使用圧力範囲 MPa	設定圧力範囲 MPa	耐圧力 MPa	周囲温度範囲 (℃)	使用流体	質量 (g)	￥基準単価
Type	No.
MSFR	8A－S	1/4	40	0〜1.0	0.05〜0.85	1.5	5〜60	空気	210	4,960

＊構造図⑨ドレンバルブは、圧力が0.05MPa以下になると自動排出します。

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式	￥基準単価
MSPGN1 (圧力計)	1,190

型番リスト

表示件数

型番

MSFR8A-S

MSPGN1

環境対応

使用流体

供給側呼びサイズ

制御側接続種類

制御側呼びサイズ

使用圧力範囲

(MPa)

設定圧力範囲

(MPa)

流れ方向

質量

(g)

呼び（No.）

周囲温度範囲

(℃)

使用圧力範囲

(MPa)

種類

RoHS?

最小発注数量

RoHS対応（10物質）	圧縮空気	1/4	その他	[φ6] 6	0～1.0	0.05～0.85	右方向	210	8A-S	5～60	0～1.0	フィルタ付減圧弁	10	1個
RoHS対応（10物質）	-	-	-	-	-	-	-	-	1	-	-	圧力計単体	10	1個

通常単価(税別) (税込単価)	通常出荷日

5,110円 ( 5,621円 )	在庫品1日目当日出荷可能
1,230円 ( 1,353円 )	在庫品1日目当日出荷可能

基本情報

【特長】・エア用フィルタがついている減圧弁です。・圧力計単体でも販売しております。

ご注意

【現行品販売終了と後継品のご案内】
在庫限りで現行品を販売終了いたします。　※最新の在庫数は型番確定後に「価格を確認」ボタンを押下しご確認ください。
後継品は以下商品ページをご参照ください。
（https://jp.misumi-ec.com/vona2/detail/110310657809/）
2024年1月より「MSFR8A-S」付属のブラケットの取付穴が、丸穴から長穴に変更となります。
現在：2-Φ5.8
変更後：2-5.8×10.9
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応		個別対応
数量区分	小口		大口
数量	1〜4	5〜10	11～
値引率	基準単価	5％	お見積り

[ ! ]表示数量超えは
WOSにてご確認ください。

納期

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

■構造図
8A-S

■ 構成部品表

No.	名称	[M]材質	No.	名称	[M]材質
No.	名称	8A-S	No.	名称	8A-S
①	ボディ	ADC10	⑦	調整ねじ	SS400
②	ボンネット	PBT	⑧	エレメント	PE
③	ケースガード	ADC12	⑨	ドレンバルブ	C3604B
④	ケース	PC	⑩	ロックナット	A6063
⑤	バルブ	ニトリルゴム	⑪	ブラケット	SPC
⑥	ハンドル	POM	⑫	圧力計	-

＊構造図⑨ドレンバルブは、圧力が0.05MPa以下になると自動排出します。

■特性データ
一次側圧力が0.7MPaで一定の場合に、二次側の設定圧力値が使用する流量によって圧力降下を示すグラフです。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
エア用減圧弁
圧力を調整できる減圧弁です。
ミスミ
レギュレータ　ユニオン
圧力を調整できるユニオン形状のレギュレータです。
ミスミ
レギュレータ　エルボ
圧力を調整できるエルボ形状のレギュレータです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
