メカニカル部品技術窓口
絞り込み条件
未確定：候補が5型番あります。
適用チューブ外径1(φ)
~mm- 4
- 6
- 8
- 10
- 12
タイプ
~mmCAD
- 2D
- 3D
出荷日
- すべて
- 当日出荷可能
クリーン配管用ワンタッチ継手 ユニオンエルボ
- 環境対応
- RoHS対応（10物質）
- 特性・用途
- 耐食性・耐薬品 / 非磁性
- 本体材質
- ポリプロピレン
- ねじ部材質
- ねじ部なし
- シール材材質
- エチレンプロピレンゴム(EPDM)
- 使用温度範囲 (℃)
- 0::80
- 使用流体
- 水 / 空気 / 薬品・溶剤
- 継手種類
- ユニオン 同径
- ユニオン 同径
- ユニオンエルボ
- 種類
- ワンタッチ継手
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が5型番あります。

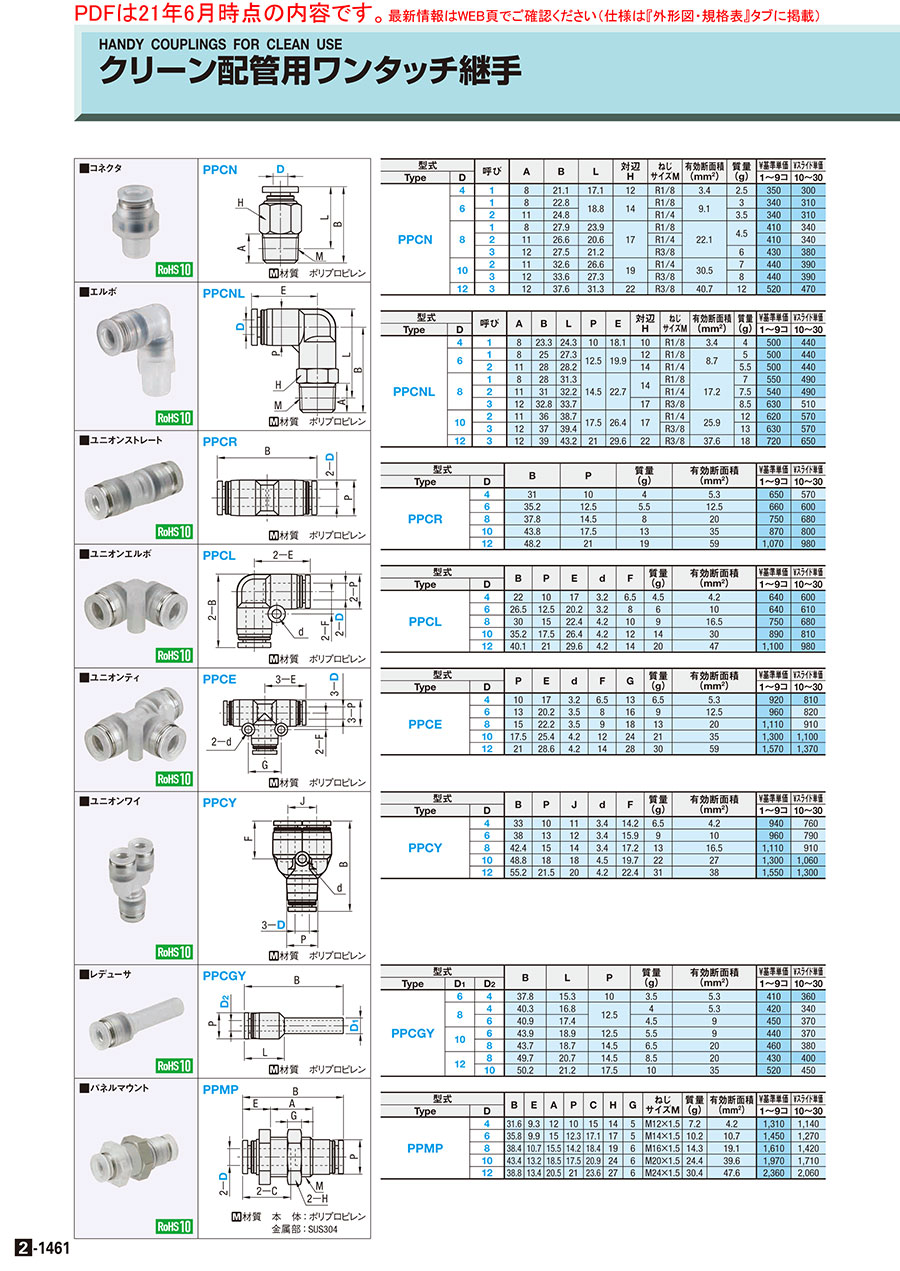

外形図・規格表
PPCL
[ M ]材質 ポリプロピレン
[ M ]材質 ポリプロピレン
規格表
| 型式 |
| PPCL4 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | B | P | E | d | F | 質量 (g) | 有効断面積 (mm2) | ￥基準単価 | ¥スライド単価 | |
| Type | D | 1〜9コ | 10〜30 | |||||||
| PPCL | 4 | 22 | 10 | 17 | 3.2 | 6.5 | 4.5 | 4.2 | 640 | 600 |
| 6 | 26.5 | 12.5 | 20.2 | 3.2 | 8 | 6 | 10 | 640 | 610 | |
| 8 | 30 | 15 | 22.4 | 4.2 | 10 | 9 | 16.5 | 750 | 680 | |
| 10 | 35.2 | 17.5 | 26.4 | 4.2 | 12 | 14 | 30 | 890 | 810 | |
| 12 | 40.1 | 21 | 29.6 | 4.2 | 14 | 20 | 47 | 1,100 | 980 | |
詳細情報
基本情報
【特長】・クリーン環境に適したワンタッチ継手です。【材質】・ポリプロピレンです。
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
概要・仕様
仕様・概要
■特長
- 本体材質に、クリーン環境に適したポリプロピレン（PP)を使用しています。
- 樹脂本体色が半透明で流体の視認が可能です。
- 水、液体使用の際はソフトチューブ用インサート（こちらPUIT・PUSIT）を使用し、サージ圧力を最高使用圧力以下に抑えてご使用ください。
- ねじ部の材質がPPのタイプは、手締後にスパナ等で約2～3回転増し締めを行ってください。
締め過ぎによるねじ部の破損、締付不足による緩みや漏れにご注意ください。 - 長期使用では、クリープ変形による緩み、微量の漏れが発生することがありますので、定期的な点検及び増し締めを行ってください。
増し締めによる改善が見られない場合には新しいものと交換してください。 - 使用流体の漏れにより機械・装置への損傷等を引き起こす可能性がある場合には、予め保護カバー等の安全対策を施してください。
- 禁油仕様です。
| ■仕様 | ■構造図 | ||||||||
|  ＜推奨締付トルク＞ ねじ本体：ポリプロピレン R1/8：0.5N-m R1/4：0.7N-m R3/8：1.0N-m ねじ本体：SUS304 R1/8：7～9N-m R1/4：12～14N-m R3/8：22～24N-m （シールテープ2周巻の数値です。必要に応じて増し締めを2回転まで行ってください。） |
クリーン配管用ワンタッチ継手 ユニオンエルボのレビュー
射出成形金型に使用しています
3
3.02023/11/21
新規に製作したクリーンルームで使う射出成形金型の冷却用の継手として使用しています。メーカーへのこだわりはなく仕様に合った...もっと読む
0人が参考にしています。
