メカニカル部品技術窓口
銅管用継手 おねじエルボコネクタ
- 種類
- エルボ
- 接続種類
- 管⇔ねじ 差し込み式
- 適用管サイズ 規格
- メートル 同径
- 接続ねじの種類 1
- R（管用テーパおねじ）
- 材質
- 黄銅
- 最高使用圧力区分 (MPa)
- 2.0～7.0MPa
- 使用流体
- 水 / 空気 / 油
- 使用温度範囲 (℃)
- -20::150
- 最高使用圧力 (MPa)
- 7
- 継手種類
- リング式継手
- 適用管種類
- 銅管（一般）
- 適用管材質
- 銅
- 材質証明書
- 対象
- 材質証明書：材質
- 黄銅
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が24型番あります。

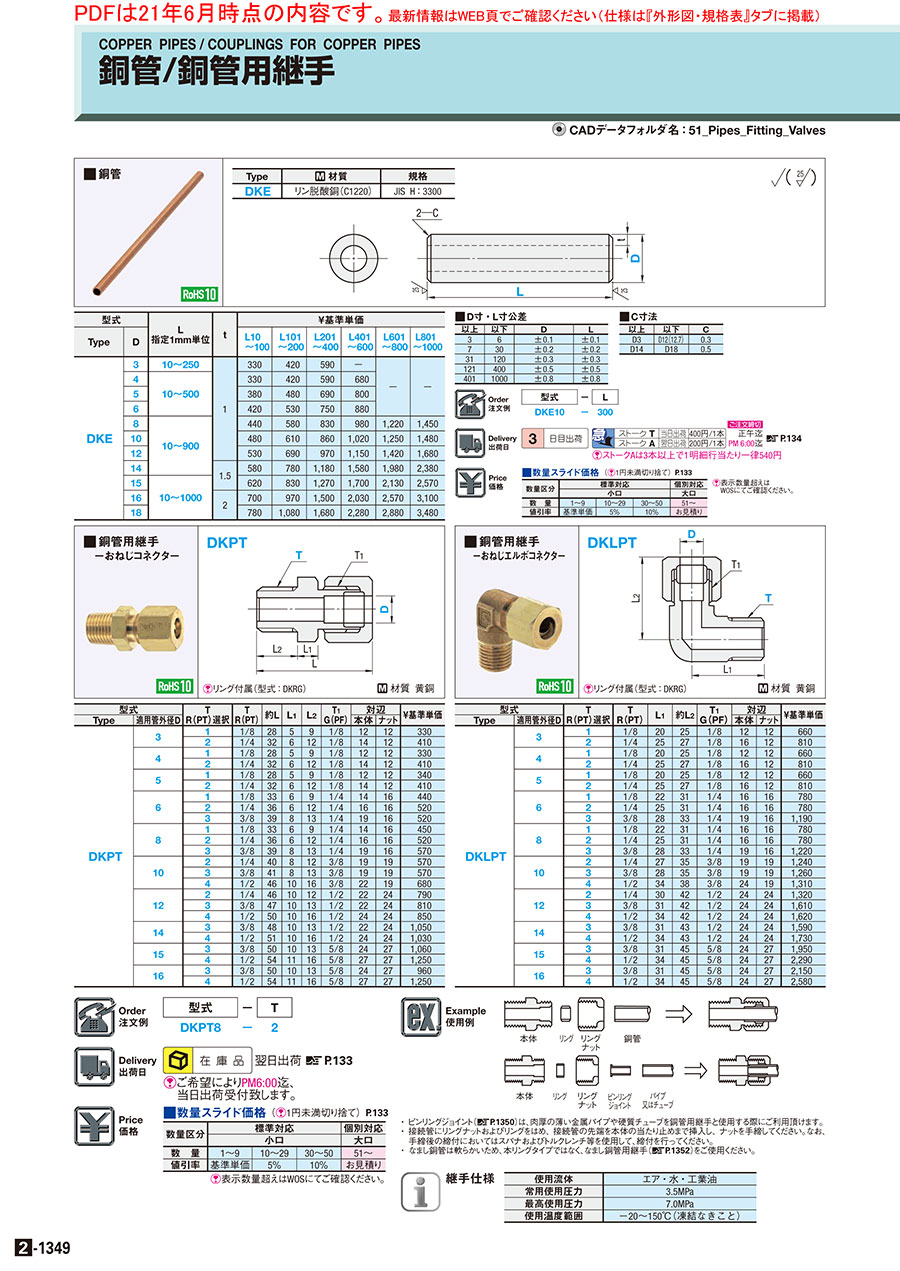

外形図・規格表
外形図
DKLPT
[ M ]材質 黄銅
[ ! ]リング・リングナットが付属します。
単品販売は下記関連部品参照。
規格表
| 型式 | − | T |
| DKLPT8 | − | 2 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | T R(PT)選択 | T R(PT) | L1 | 約L2 | T1 G(PF) | 対辺 | ￥基準単価 | ||
| Type | 適用管外径D | 本体 | ナット | ||||||
| DKLPT | 3 | 1 | 1/8 | 20 | 25 | 1/8 | 12 | 12 | 690 |
| 2 | 1/4 | 25 | 27 | 1/8 | 16 | 12 | 850 | ||
| 4 | 1 | 1/8 | 20 | 25 | 1/8 | 12 | 12 | 690 | |
| 2 | 1/4 | 25 | 27 | 1/8 | 16 | 12 | 850 | ||
| 5 | 1 | 1/8 | 20 | 25 | 1/8 | 12 | 12 | 690 | |
| 2 | 1/4 | 25 | 27 | 1/8 | 16 | 12 | 850 | ||
| 6 | 1 | 1/8 | 22 | 31 | 1/4 | 16 | 16 | 820 | |
| 2 | 1/4 | 25 | 31 | 1/4 | 16 | 16 | 820 | ||
| 3 | 3/8 | 28 | 33 | 1/4 | 19 | 16 | 1,250 | ||
| 8 | 1 | 1/8 | 22 | 31 | 1/4 | 16 | 16 | 820 | |
| 2 | 1/4 | 25 | 31 | 1/4 | 16 | 16 | 820 | ||
| 3 | 3/8 | 28 | 33 | 1/4 | 19 | 16 | 1,280 | ||
| 10 | 2 | 1/4 | 27 | 35 | 3/8 | 19 | 19 | 1,300 | |
| 3 | 3/8 | 28 | 35 | 3/8 | 19 | 19 | 1,320 | ||
| 4 | 1/2 | 34 | 38 | 3/8 | 24 | 19 | 1,380 | ||
| 12 | 2 | 1/4 | 30 | 42 | 1/2 | 24 | 24 | 1,390 | |
| 3 | 3/8 | 31 | 42 | 1/2 | 24 | 24 | 1,690 | ||
| 4 | 1/2 | 34 | 42 | 1/2 | 24 | 24 | 1,700 | ||
| 14 | 3 | 3/8 | 31 | 43 | 1/2 | 24 | 24 | 1,670 | |
| 4 | 1/2 | 34 | 43 | 1/2 | 24 | 24 | 1,820 | ||
| 15 | 3 | 3/8 | 31 | 45 | 5/8 | 24 | 27 | 2,050 | |
| 4 | 1/2 | 34 | 45 | 5/8 | 24 | 27 | 2,400 | ||
| 16 | 3 | 3/8 | 31 | 45 | 5/8 | 24 | 27 | 2,260 | |
| 4 | 1/2 | 34 | 45 | 5/8 | 24 | 27 | 2,710 | ||
使用例
本体 リング リング
ナット 銅管 本体 リング リング
ナット ピンリング
ジョイント パイプ
又はチューブ
ナット 銅管 本体 リング リング
ナット ピンリング
ジョイント パイプ
又はチューブ
- ピンリングジョイントは、肉厚の薄い金属パイプや硬質チューブを銅管用継手と使用する際にご利用頂けます。
- 接続管にリングナットおよびリングをはめ、接続管の先端を本体の当たり止めまで挿入し、ナットを手締してください。
なお、手締後の締付においてはスパナおよびトルクレンチ等を使用して、締付を行ってください。 - なまし銅管は軟らかいため、本リングタイプではなく、なまし銅管用継手をご使用ください。（下記関連部品参照）
関連部品
| 銅管用継手 | |||
| カテゴリページ | 銅管用継手 | ||
| 代表商品 | 銅管用継手 付替え用リング | 銅管用継手 リングナット | 銅管用継手 ピンリングジョイント |
| 画像 |  |  |  |
銅管用継手 | ||||
| カテゴリページ | ||||
| 代表商品 | ||||
| 画像 |  |  |  |  |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
800円 ( 880円 ) | 在庫品1日目当日出荷可能 |
990円 ( 1,089円 ) | 在庫品1日目当日出荷可能 |
800円 ( 880円 ) | 在庫品1日目当日出荷可能 |
990円 ( 1,089円 ) | 在庫品1日目当日出荷可能 |
800円 ( 880円 ) | 在庫品1日目当日出荷可能 |
990円 ( 1,089円 ) | 在庫品1日目当日出荷可能 |
960円 ( 1,056円 ) | 在庫品1日目当日出荷可能 |
960円 ( 1,056円 ) | 在庫品1日目当日出荷可能 |
1,460円 ( 1,606円 ) | 在庫品1日目当日出荷可能 |
960円 ( 1,056円 ) | 在庫品1日目当日出荷可能 |
960円 ( 1,056円 ) | 在庫品1日目当日出荷可能 |
1,500円 ( 1,650円 ) | 在庫品1日目当日出荷可能 |
1,520円 ( 1,672円 ) | 在庫品1日目当日出荷可能 |
1,540円 ( 1,694円 ) | 在庫品1日目当日出荷可能 |
1,610円 ( 1,771円 ) | 在庫品1日目当日出荷可能 |
1,620円 ( 1,782円 ) | 在庫品1日目当日出荷可能 |
1,970円 ( 2,167円 ) | 在庫品1日目当日出荷可能 |
1,980円 ( 2,178円 ) | 在庫品1日目当日出荷可能 |
1,950円 ( 2,145円 ) | 在庫品1日目当日出荷可能 |
2,120円 ( 2,332円 ) | 在庫品1日目当日出荷可能 |
2,390円 ( 2,629円 ) | 在庫品1日目当日出荷可能 |
2,790円 ( 3,069円 ) | 在庫品1日目当日出荷可能 |
2,640円 ( 2,904円 ) | 在庫品1日目当日出荷可能 |
3,160円 ( 3,476円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】・銅管用継手 おねじエルボコネクタです。・在庫品のため即日出荷可能です。
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]表示数量超えはWOSにてご確認ください。
| 数量区分 | 標準対応 | 個別対応 | ||
| 小口 | 大口 | |||
| 数 量 | 1〜9 | 10〜29 | 30〜50 | 51～ |
| 値引率 | 基準単価 | 5％ | 10％ | お見積り |
概要・仕様
仕様・概要
継手仕様
| 使用流体 | エア・水・工業油 |
| 常用使用圧力 | 3.5MPa |
| 最高使用圧力 | 7.0MPa |
| 使用温度範囲 | −20〜150℃(凍結なきこと) |
商品担当おすすめ
銅管用継手 おねじエルボコネクタのレビュー
製品へのグリス配管に使用しています
4
4.02022/05/10
当社で設計、製作している製品へのグリス配管に使用しています。製品のカバーを外さないとグリスアップができないため、カバーを...もっと読む
0人が参考にしています。
切削切粉エアブロー用配管
4
4.02021/02/03
今回ミスミ製がありましたので採用させてもらいました。価格は他メーカーとあまり変わりませんが、今回急いでいたので即納でした...もっと読む
0人が参考にしています。
配管用として
5
5.02019/12/16
配管設備に使用しました。しっかりととめることができ、問題なく使用できています。今後もリピートしていきたいと思います。
0人が参考にしています。
不具合部品の交換。
3
3.02019/11/05
破損した部品の代替えとして購入。 寸法や納期・価格がミスミＨＰで分かるので、便利に利用しています。
0人が参考にしています。
加工機の切削液用銅配管継ぎ手
4
4.02019/09/25
加工機の刃物に切削液をかける配管を追加するため、この継ぎ手を購入しました。銅管との接続、ボールバルブとの接続ともに問題な...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Qリングなどの部品の単品購入は出来ますか。
A
単品購入頂けます。
・リング：「DKRG」でお探しください。
・ピンリングジョイント：「DKPRJ」でお探しください。
・リング：「DKRG」でお探しください。
・ピンリングジョイント：「DKPRJ」でお探しください。
Qパイプの締付け方法を教えて下さい。
A
取付方法は製品カタログ2-1293ページ下段に掲載が御座います。下記URLよりご確認ください。
http://jp.c.misumi-ec.com/book/MSM1_08/digitalcatalog.html?page_num=2-1293
※なまし管をご利用の場合は管が柔らかいので、管先端をフレア加工による取付でお願い致します。
http://jp.c.misumi-ec.com/book/MSM1_08/digitalcatalog.html?page_num=2-1296
http://jp.c.misumi-ec.com/book/MSM1_08/digitalcatalog.html?page_num=2-1293
※なまし管をご利用の場合は管が柔らかいので、管先端をフレア加工による取付でお願い致します。
http://jp.c.misumi-ec.com/book/MSM1_08/digitalcatalog.html?page_num=2-1296
