油圧・水圧用継手　４５°エルボタイプ　ＰＴ・ＰＦ両オネジ　-45°エルボ・メス-

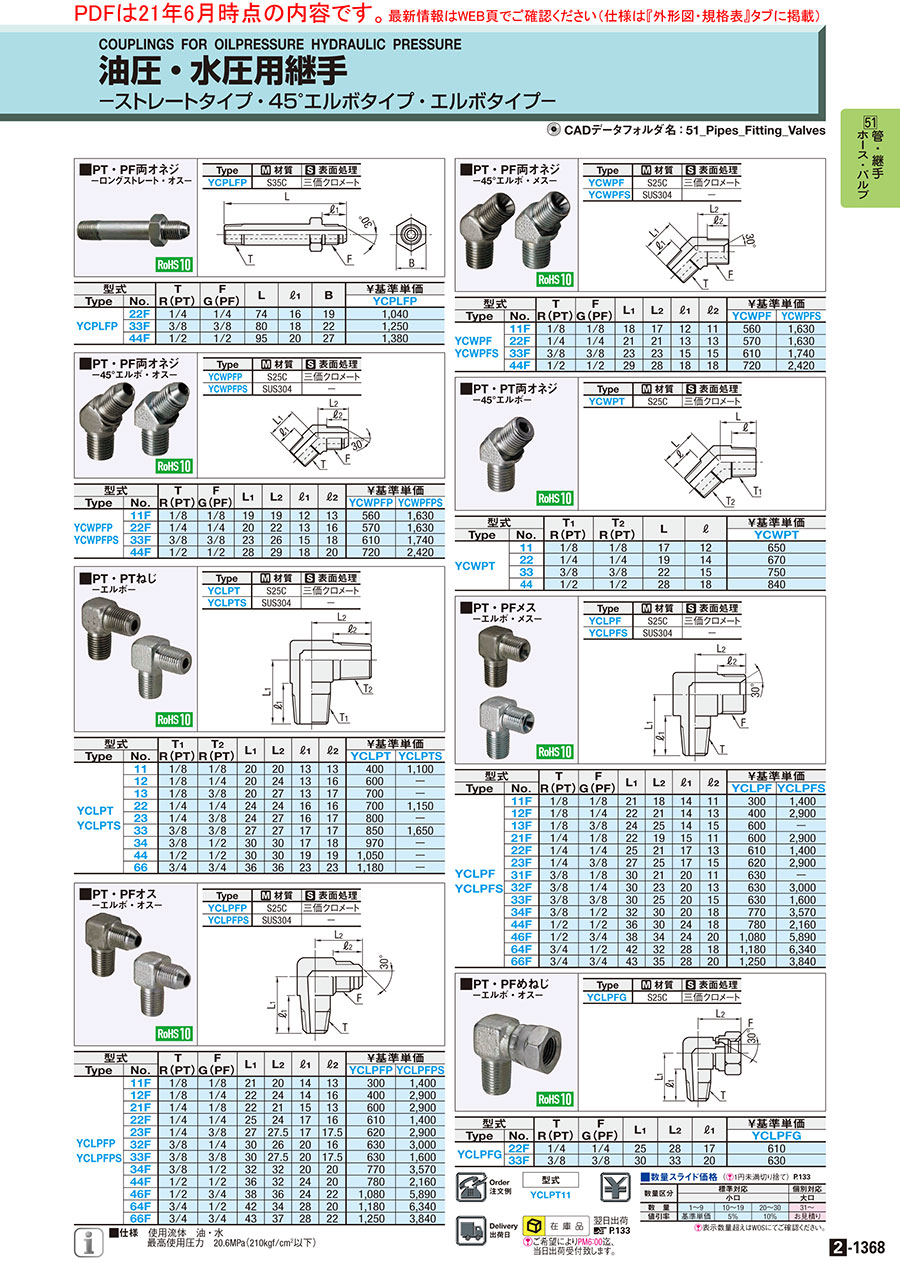

カタログ |P.2-1368

数量スライド割引
当日出荷可能

平均満足度5.0

この商品のレビューをみる（1件）

通常単価(税別): 610円～2,610円

税込単価: 671円～2,871円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

油圧・水圧用継手　ストレートタイプ　ＰＴ・ＰＦ両オネジ　-ストレート・メス-

4.3

通常価格(税別)： 220円 (税込価格：242円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

油圧・水圧用継手　エルボタイプ　PT・PFメス

4.7

通常価格(税別)： 330円 (税込価格：363円)

通常出荷日：在庫品1日目

【特長】・油圧ホースのアダプター継手です。・使用流体は、油・水です。・最高使用...

詳細情報を確認する

環境対応
RoHS対応（10物質）
特性・用途
該当なし
種類
45°エルボ
接続形態
おねじ×おねじ
接続種類
RｘG

ご注意

洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が8型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

Type	[ M ] 材質	[ S ] 表面処理
YCWPF	S25C	三価クロメート
YCWPFS	SUS304	−

規格表

型式

YCLPT11

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		T R(PT)	F G(PF)	L₁	L₂	ℓ₁	ℓ₂	￥基準単価
Type	No．	T R(PT)	F G(PF)	L₁	L₂	ℓ₁	ℓ₂	YCWPF	YCWPFS
YCWPF YCWPFS	11F	1/8	1/8	18	17	12	11	590	1,710
	22F	1/4	1/4	21	21	13	13	600	1,710
	33F	3/8	3/8	23	23	15	15	640	1,830
	44F	1/2	1/2	29	28	18	18	760	2,540

仕様

使用流体：油・水
最高使用圧力：20.6MPa（210kgf/cm²以下）

型番リスト

表示件数

型番

材質	ねじの呼び T	ねじの呼び F/T2	RoHS?	最小発注数量

[スチール] S25C	R1/8	G1/8	10	1個
[スチール] S25C	R1/4	G1/4	10	1個
[スチール] S25C	R3/8	G3/8	10	1個
[スチール] S25C	R1/2	G1/2	10	1個
SUS304	R1/8	G1/8	10	1個
SUS304	R1/4	G1/4	10	1個
SUS304	R3/8	G3/8	10	1個
SUS304	R1/2	G1/2	10	1個

通常単価(税別) (税込単価)	通常出荷日	クリーン洗浄・梱包済みでお届けしますクリーン洗浄品とは

610円 ( 671円 )	在庫品1日目当日出荷可能	-
620円 ( 682円 )	在庫品1日目当日出荷可能	-
660円 ( 726円 )	在庫品1日目当日出荷可能	-
780円 ( 858円 )	在庫品1日目当日出荷可能	-
1,760円 ( 1,936円 )	在庫品1日目当日出荷可能	SL-YCWPFS11F
1,760円 ( 1,936円 )	在庫品1日目当日出荷可能	SL-YCWPFS22F
1,880円 ( 2,068円 )	在庫品1日目当日出荷可能	SL-YCWPFS33F
2,610円 ( 2,871円 )	在庫品1日目当日出荷可能	SL-YCWPFS44F

基本情報

【特長】・油圧ホースのアダプター継手です。・使用流体は、油・水です。・最高使用圧力は20.6MPa（210kgf/cm2以下）です。

ご注意

洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応			個別対応
数量区分	小口			大口
数量	1〜9	10〜19	20〜30	31～
値引率	基準単価	5％	10％	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

■仕様使用流体油・水
最高使用圧力 20.6MPa（210kgf/cm²以下）

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
