マルチ配管クランプ
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が17型番あります。

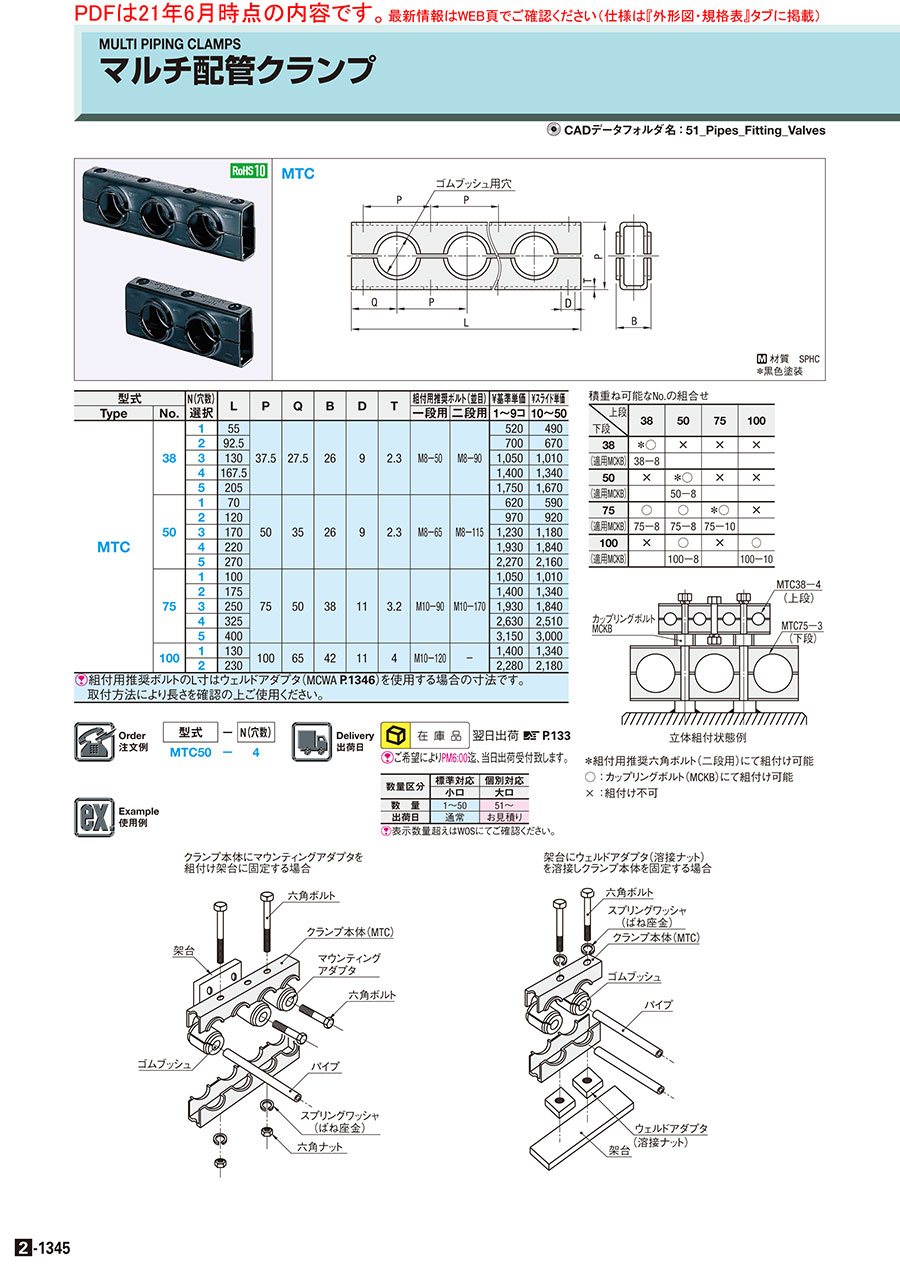

外形図・規格表
MTC
[ M ]材質 SPHC
＊黒色塗装
＊黒色塗装
規格表
| 型式 | − | N(穴数) |
| MTC50 | − | 4 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | N(穴数) | L | P | Q | B | D | T | 組付用推奨ボルト(並目) | ￥基準単価 | ￥スライド単価 | ||
| Type | No. | 選択 | 一段用 | 二段用 | 1〜9コ | 10〜50 | ||||||
| MTC | 38 | 1 | 55 | 37.5 | 27.5 | 26 | 9 | 2.3 | M8ー50 | M8ー90 | 550 | 510 |
| 2 | 92.5 | 740 | 700 | |||||||||
| 3 | 130 | 1,100 | 1,060 | |||||||||
| 4 | 167.5 | 1,470 | 1,410 | |||||||||
| 5 | 205 | 1,840 | 1,750 | |||||||||
| 50 | 1 | 70 | 50 | 35 | 26 | 9 | 2.3 | M8ー65 | M8ー115 | 650 | 620 | |
| 2 | 120 | 1,020 | 970 | |||||||||
| 3 | 170 | 1,290 | 1,240 | |||||||||
| 4 | 220 | 2,030 | 1,930 | |||||||||
| 5 | 270 | 2,380 | 2,270 | |||||||||
| 75 | 1 | 100 | 75 | 50 | 38 | 11 | 3.2 | M10ー90 | M10ー170 | 1,100 | 1,060 | |
| 2 | 175 | 1,470 | 1,410 | |||||||||
| 3 | 250 | 2,030 | 1,930 | |||||||||
| 4 | 325 | 2,760 | 2,640 | |||||||||
| 5 | 400 | 3,310 | 3,150 | |||||||||
| 100 | 1 | 130 | 100 | 65 | 42 | 11 | 4 | M10ー120 | − | 1,470 | 1,410 | |
| 2 | 230 | 2,390 | 2,290 | |||||||||
[ ! ]組付用推奨ボルトのL寸はウェルドアダプタ(MCWA こちら)を使用する場合の寸法です。 | ||||||||||||
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
600円 ( 660円 ) | 在庫品1日目当日出荷可能 |
800円 ( 880円 ) | 在庫品1日目当日出荷可能 |
1,200円 ( 1,320円 ) | 在庫品1日目当日出荷可能 |
1,600円 ( 1,760円 ) | 在庫品1日目当日出荷可能 |
2,000円 ( 2,200円 ) | 在庫品1日目当日出荷可能 |
710円 ( 781円 ) | 在庫品1日目当日出荷可能 |
1,110円 ( 1,221円 ) | 在庫品1日目当日出荷可能 |
1,410円 ( 1,551円 ) | 在庫品1日目当日出荷可能 |
2,210円 ( 2,431円 ) | 在庫品1日目当日出荷可能 |
2,590円 ( 2,849円 ) | 在庫品1日目当日出荷可能 |
1,200円 ( 1,320円 ) | 在庫品1日目当日出荷可能 |
1,600円 ( 1,760円 ) | 在庫品1日目当日出荷可能 |
2,210円 ( 2,431円 ) | 在庫品1日目当日出荷可能 |
3,010円 ( 3,311円 ) | 在庫品1日目当日出荷可能 |
3,610円 ( 3,971円 ) | 在庫品1日目当日出荷可能 |
1,600円 ( 1,760円 ) | 在庫品1日目当日出荷可能 |
2,600円 ( 2,860円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】・黒色塗装のマルチ配管クランプです。・在庫品のため即日出荷可能です。
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
概要・仕様
仕様・概要
積重ね可能なNo.の組合せ
| 上段 下段 | 38 | 50 | 75 | 100 |
| 38 | ＊○ | × | × | × |
| （適用MCKB） | 38－8 | |||
| 50 | × | ＊○ | × | × |
| （適用MCKB） | 50－8 | |||
| 75 | ○ | ○ | ＊○ | × |
| （適用MCKB） | 75－8 | 75－8 | 75－10 | |
| 100 | × | ○ | × | ○ |
| （適用MCKB） | 100－8 | 100－10 |
立体組付状態例
＊組付用推奨六角ボルト（二段用）にて組付け可能
○：カップリングボルト（MCKB）にて組付け可能
× ：組付け不可
使用例
クランプ本体にマウンティングアダプタを
組付け架台に固定する場合
架台にウェルドアダプタ（溶接ナット）
を溶接しクランプ本体を固定する場合
