低圧用ねじ込み継手 同径 両長ニップル
ご注意
- ご希望の寸法が無い場合はカタログ規格外品サービスカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

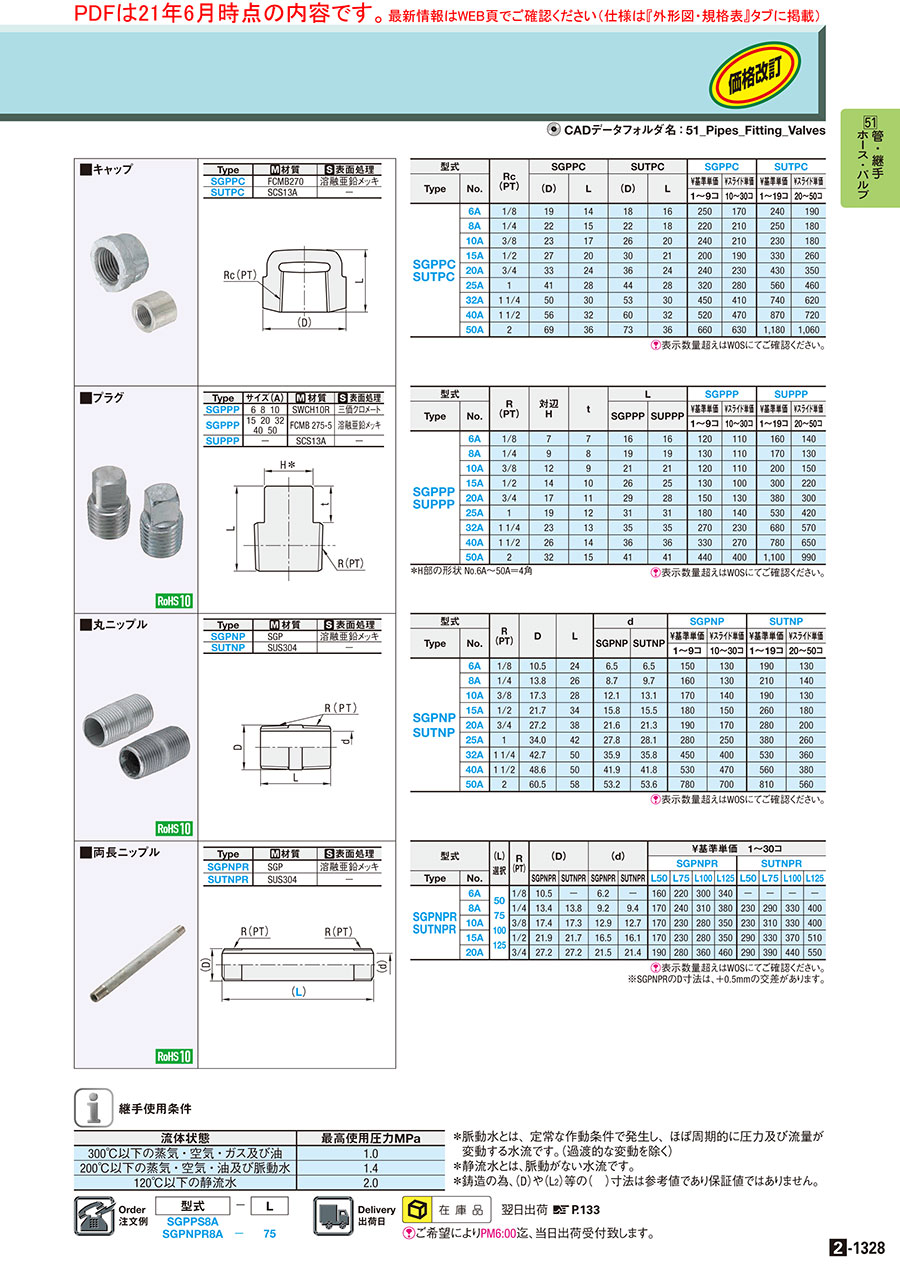

外形図・規格表
外形図
商品仕様
| Type | [ M ]材質 | [ S ]表面処理 |
| SGPNPR | SGP | 溶融亜鉛メッキ |
| SUTNPR | SUS304 | − |
継手使用条件
| 流体状態 | 最高使用圧力MPa |
| 300℃以下の蒸気・空気・ガス及び油 | 1.0 |
| 200℃以下の蒸気・空気・油及び脈動水 | 1.4 |
| 120℃以下の静流水 | 2.0 |
＊静流水とは、脈動がない水流です。
＊鋳造の為、（D）や（L2）等の（ ）寸法は参考値であり保証値ではありません。
規格表
| 型式 | − | L |
| SGPNPR6A | − | 50 |
| SUTNPR10A | − | 100 |
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | 長さ L | ねじの呼び1 R(PT) | (D) | (d) | ￥基準単価 1〜30コ | ||||||||||
| SGPNPR | SUTNPR | ||||||||||||||
| Type | No. | SGPNPR | SUTNPR | SGPNPR | SUTNPR | L50 | L75 | L100 | L125 | L50 | L75 | L100 | L125 | ||
| SGPNPR SUTNPR | 6A | 50 75 100 125 | 1/8B(6A) | 10.5 | − | 6.2 | − | 170 | 230 | 320 | 360 | － | － | － | － |
| 8A | 1/4B(8A) | 13.4 | 13.8 | 9.2 | 9.4 | 180 | 250 | 330 | 400 | 240 | 300 | 350 | 420 | ||
| 10A | 3/8B(10A) | 17.4 | 17.3 | 12.9 | 12.7 | 180 | 240 | 290 | 370 | 240 | 330 | 350 | 420 | ||
| 15A | 1/2B(15A) | 21.9 | 21.7 | 16.5 | 16.1 | 180 | 240 | 290 | 370 | 300 | 350 | 390 | 540 | ||
| 20A | 3/4B(20A) | 27.2 | 27.2 | 21.5 | 21.4 | 200 | 290 | 380 | 480 | 300 | 410 | 460 | 580 | ||
※SGPNPRのD寸法は、+0.5mmの公差があります。
[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
関連リンク
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
クリーン洗浄・梱包済みでお届けします
|
|---|
230円 ( 253円 ) | 在庫品1日目当日出荷可能 |
- |
310円 ( 341円 ) | 在庫品1日目当日出荷可能 |
- |
430円 ( 473円 ) | 在庫品1日目当日出荷可能 |
- |
480円 ( 528円 ) | 在庫品1日目当日出荷可能 |
- |
240円 ( 264円 ) | 在庫品1日目当日出荷可能 |
- |
340円 ( 374円 ) | 在庫品1日目当日出荷可能 |
- |
440円 ( 484円 ) | 在庫品1日目当日出荷可能 |
- |
540円 ( 594円 ) | 在庫品1日目当日出荷可能 |
- |
240円 ( 264円 ) | 在庫品1日目当日出荷可能 |
- |
320円 ( 352円 ) | 在庫品1日目当日出荷可能 |
- |
380円 ( 418円 ) | 在庫品1日目当日出荷可能 |
- |
490円 ( 539円 ) | 在庫品1日目当日出荷可能 |
- |
240円 ( 264円 ) | 在庫品1日目当日出荷可能 |
- |
320円 ( 352円 ) | 在庫品1日目当日出荷可能 |
- |
380円 ( 418円 ) | 在庫品1日目当日出荷可能 |
- |
490円 ( 539円 ) | 在庫品1日目当日出荷可能 |
- |
260円 ( 286円 ) | 在庫品1日目当日出荷可能 |
- |
380円 ( 418円 ) | 在庫品1日目当日出荷可能 |
- |
520円 ( 572円 ) | 在庫品1日目当日出荷可能 |
- |
650円 ( 715円 ) | 在庫品1日目当日出荷可能 |
- |
320円 ( 352円 ) | 在庫品1日目当日出荷可能 |
|
410円 ( 451円 ) | 在庫品1日目当日出荷可能 |
|
470円 ( 517円 ) | 在庫品1日目当日出荷可能 |
|
560円 ( 616円 ) | 在庫品1日目当日出荷可能 |
|
320円 ( 352円 ) | 在庫品1日目当日出荷可能 |
|
440円 ( 484円 ) | 在庫品1日目当日出荷可能 |
|
470円 ( 517円 ) | 在庫品1日目当日出荷可能 |
|
560円 ( 616円 ) | 在庫品1日目当日出荷可能 |
|
410円 ( 451円 ) | 在庫品1日目当日出荷可能 |
|
470円 ( 517円 ) | 在庫品1日目当日出荷可能 |
|
530円 ( 583円 ) | 在庫品1日目当日出荷可能 |
|
720円 ( 792円 ) | 在庫品1日目当日出荷可能 |
|
410円 ( 451円 ) | 在庫品1日目当日出荷可能 |
|
550円 ( 605円 ) | 在庫品1日目当日出荷可能 |
|
620円 ( 682円 ) | 在庫品1日目当日出荷可能 |
|
780円 ( 858円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【接続種類】ねじ⇔ねじ同径・同種【接続形状】両長ニップル【材質・表面処理】SGP・溶融亜鉛メッキ、SUS304・なし、からお選びいただけます。
ご注意
- ご希望の寸法が無い場合はカタログ規格外品サービスカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
