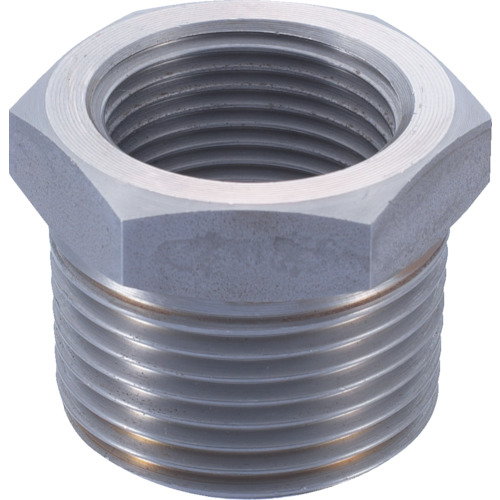

高圧用ねじ込み継手 異径 ブッシング
ご注意
- CADデータの内径は参考寸法でございます。
- 【仕様変更】25年7月より順次、材質、刻印、梱包が変更になります。詳細はこちらをご確認ください。
変更前後の商品が混在してお手元に届く可能性がありますが、使用上問題はございません。 - ご希望の寸法が無い場合はカタログ規格外品サービスカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が20型番あります。
外形図・規格表
[ ! ]（L）や（T）等の（ ）内寸法は参考値であり保証値ではありません。
外形図
商品仕様
| Type | [ M ]材質 |
| SGPPBJ | S25C相当 |
| SUTPBJ | SUS304相当 |
継手仕様
| 継手材料 | 鋼製 JIS G4051のS25C 又は相当品 ステンレス製 JIS G3459のSUS304TP 又は相当品 |
| 最高使用温度 | S25C相当 350℃ 0リング 100℃ SUS304相当 800℃ |
| 最高使用圧力 | 20.6MPa |
| 適用配管 | 炭素鋼管 JIS G3454・3455・3456の鋼管を用いた配管 ステンレス鋼管 JIS G3459のステンレス鋼管を用いた配管 |
規格表
| 型式 |
| SGPPBJ12 SUTPBJ68 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ねじの呼び1 T1 Rc(PT) | ねじの呼び2 T2 R(PT) | SGPPBJ | SUTPBJ | SGPPBJ | SUTPBJ | |||||||||||||||
| Type | No. | (B) | L | C | (ℓ) | (B) | L | C | (ℓ) | ￥基準単価 | ￥スライド単価 | ￥基準単価 | ￥スライド単価 | ||||||||
| 1～9コ | 10～29コ | 30～49コ | 50～99コ | 100コ以上 | 1～9コ | 10～29コ | 30～49コ | 50～99コ | 100コ以上 | ||||||||||||
| SGPPBJ SUTPBJ | 12 | 1/8B(6A) | 1/4B(8A) | 17 | 20 | 5 | 15 | 14 | 17 | 5 | 12 | 190 | 170 | 150 | 130 | 110 | 1,090 | 700 | 660 | 550 | 440 |
| 23 | 1/4B(8A) | 3/8B(10A) | 19 | 22 | 7 | 15 | 19 | 18 | 5 | 13 | 190 | 170 | 150 | 130 | 110 | 1,160 | 870 | 810 | 690 | 580 | |
| 24 | 1/4B(8A) | 1/2B(15A) | 23 | 26 | 9 | 17 | 23 | 21 | 5 | 16 | 280 | 270 | 230 | 200 | 170 | 1,220 | 920 | 850 | 730 | 610 | |
| 26 | 1/4B(8A) | 3/4B(20A) | 29 | 29 | 9 | 20 | 29 | 24 | 6 | 18 | 350 | 340 | 280 | 240 | 230 | 1,690 | 1,290 | 1,180 | 1,010 | 850 | |
| 34 | 3/8B(10A) | 1/2B(15A) | 23 | 26 | 9 | 17 | 23 | 21 | 5 | 16 | 280 | 270 | 230 | 200 | 170 | 1,540 | 1,190 | 1,080 | 930 | 770 | |
| 36 | 3/8B(10A) | 3/4B(20A) | 29 | 29 | 9 | 20 | 29 | 24 | 6 | 18 | 430 | 390 | 340 | 300 | 260 | 1,690 | 1,290 | 1,180 | 1,010 | 850 | |
| 38 | 3/8B(10A) | 1B(25A) | 35 | 32 | 10 | 22 | 35 | 27 | 7 | 20 | 410 | 360 | 330 | 310 | 290 | 2,130 | 1,630 | 1,490 | 1,390 | 1,170 | |
| 46 | 1/2B(15A) | 3/4B(20A) | 29 | 29 | 9 | 20 | 29 | 24 | 6 | 18 | 500 | 480 | 400 | 350 | 300 | 2,080 | 1,660 | 1,460 | 1,250 | 1,040 | |
| 48 | 1/2B(15A) | 1B(25A) | 35 | 32 | 10 | 22 | 35 | 27 | 7 | 20 | 570 | 540 | 450 | 400 | 340 | 2,510 | 2,010 | 1,760 | 1,510 | 1,250 | |
| 68 | 3/4B(20A) | 1B(25A) | 35 | 32 | 10 | 22 | 35 | 27 | 7 | 20 | 570 | 540 | 450 | 400 | 340 | 2,510 | 2,010 | 1,760 | 1,510 | 1,250 | |
関連リンク
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
価格が安い代替相当品
|
|---|
220円 ( 242円 ) | 在庫品1日目当日出荷可能 |
- |
220円 ( 242円 ) | 在庫品1日目当日出荷可能 |
- |
330円 ( 363円 ) | 在庫品1日目当日出荷可能 |
- |
440円 ( 484円 ) | 在庫品1日目当日出荷可能 |
- |
330円 ( 363円 ) | 在庫品1日目当日出荷可能 |
- |
510円 ( 561円 ) | 在庫品1日目当日出荷可能 |
- |
550円 ( 605円 ) | 在庫品1日目当日出荷可能 |
- |
600円 ( 660円 ) | 在庫品1日目当日出荷可能 |
- |
690円 ( 759円 ) | 在庫品1日目当日出荷可能 |
- |
690円 ( 759円 ) | 在庫品1日目当日出荷可能 |
- |
1,310円 ( 1,441円 ) | 在庫品1日目当日出荷可能 |
|
1,390円 ( 1,529円 ) | 在庫品1日目当日出荷可能 |
|
1,470円 ( 1,617円 ) | 在庫品1日目当日出荷可能 |
|
2,020円 ( 2,222円 ) | 在庫品1日目当日出荷可能 |
|
1,840円 ( 2,024円 ) | 在庫品1日目当日出荷可能 |
|
2,020円 ( 2,222円 ) | 在庫品1日目当日出荷可能 |
|
2,560円 ( 2,816円 ) | 在庫品1日目当日出荷可能 |
|
2,490円 ( 2,739円 ) | 在庫品1日目当日出荷可能 |
|
3,010円 ( 3,311円 ) | 在庫品1日目当日出荷可能 |
|
3,010円 ( 3,311円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】・使用最高圧力20.6MPaの高圧ねじ込み継手です。
ご注意
- CADデータの内径は参考寸法でございます。
- 【仕様変更】25年7月より順次、材質、刻印、梱包が変更になります。詳細はこちらをご確認ください。
変更前後の商品が混在してお手元に届く可能性がありますが、使用上問題はございません。 - ご希望の寸法が無い場合はカタログ規格外品サービスカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
商品担当おすすめ
高圧用ねじ込み継手 異径 ブッシングのレビュー
油圧配管
4
4.02023/06/30
油圧配管に使いました。
施工もしやすくて問題なく取り付け出来た。
0人が参考にしています。
高圧洗浄機配管
5
5.02023/06/25
高圧洗浄機配管に使用しました。
20Mpaまで使用できるので安心です。
0人が参考にしています。
機械修理に使用
5
5.02023/05/31
探していた物でしたので、発注してから直ぐに届いて大変助かりました。
0人が参考にしています。
保全活動
5
5.02023/04/28
油圧設備のレイアウト変更に伴い劣化の見られるパイプの
交換に併せて使用。
短納期で届くので重宝しています。
0人が参考にしています。
配管
5
5.02022/03/23
種類が豊富で安かったので助かりました。品質にも問題ありません。
0人が参考にしています。
