ミスミ

パイプノズル

カタログ |P.2-1531

平均満足度4.0

この商品のレビューをみる（2件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

フラットエアノズル　エア増幅幅広タイプ

4.1

通常価格(税別)： 2,770円 (税込価格：3,047円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ノズルジョイント　金属タイプ

4.5

通常価格(税別)： 5,030円 (税込価格：5,533円)

通常出荷日：在庫品1日目

◆特徴：ストレートタイプ、おねじタイプ、めねじタイプがございます。 ※お...

詳細情報を確認する

環境対応
RoHS対応（10物質）
スプレー形状
ポイント
角度調整
角度調整可 / ストレート
種類
パイプノズル
使用流体
圧縮空気

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が36型番あります。

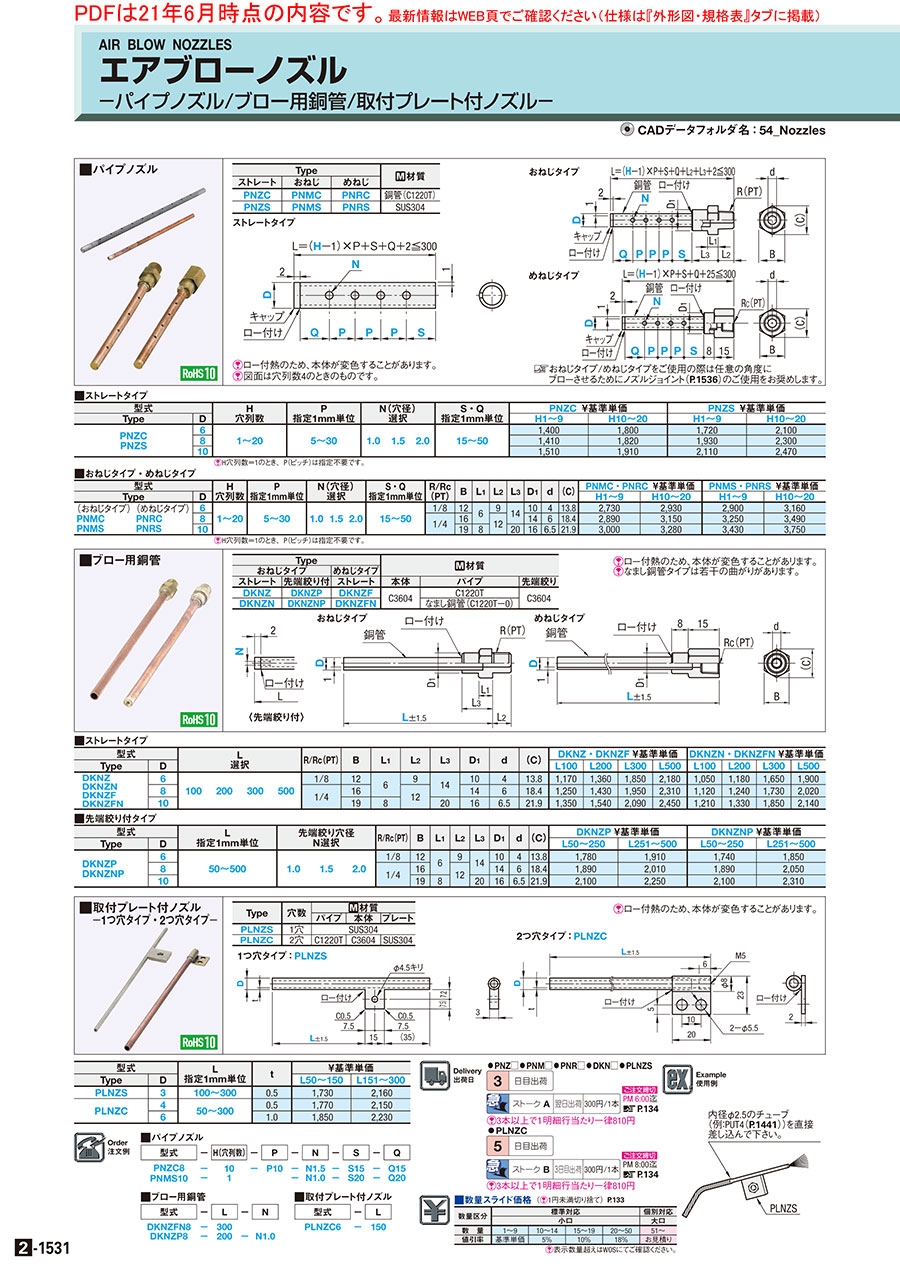

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

ストレートタイプ	おねじタイプ

	めねじタイプ

[ ! ]ロー付熱のため、本体が変色することがあります。
[ ! ]図面は穴列数4のときのものです。
>>おねじタイプ/めねじタイプをご使用の際は任意の角度にブローさせるためにノズルジョイント(こちら)のご使用をお奨めします。

Type			[ M ]材質
ストレ−ト	おねじ	めねじ	[ M ]材質
PNZC	PNMC	PNRC	銅管(C1220T)
PNZS	PNMS	PNRS	SUS304

規格表

■パイプノズル

型式	−	H(穴列数)	−	P	−	N	−	S	−	Q
PNZC8 PNMS10	− −	10 1	−	P10	− −	N1.5 N1.0	− −	S15 S20	− −	Q15 Q20

■ブロー用銅管

型式	−	L	−	N
DKNZFN8 DKNZP8	− −	300 200	−	N1.0

■取付プレート付ノズル

型式	−	L
PLNZC6	−	150

■ストレートタイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		H 穴列数	P 指定1mm単位	N(穴径) 選択			S・Q 指定1mm単位	PNZC ￥基準単価		PNZS ￥基準単価
Type	D							H1〜9	H10〜20	H1〜9	H10〜20
PNZC PNZS	6	1〜20	5〜30	1.0	1.5	2.0	15〜50	1,470	1,890	1,810	2,210
	8							1,480	1,910	2,030	2,420
	10							1,590	2,010	2,220	2,590

[ ! ]H穴列数＝1のとき、P（ピッチ）は指定不要です。

■おねじタイプ・めねじタイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式			H 穴列数	P 指定1mm単位	N(穴径) 選択			S・Q 指定1mm単位	R/Rc(PT)	B	L₁	L₂	L₃	D₁	d	(C)	PNMC・PNRC ￥基準単価		PNMS・PNRS ￥基準単価
Type		D															H1〜9	H10〜20	H1〜9	H10〜20
(おねじタイプ) PNMC PNMS	(めねじタイプ) PNRC PNRS	6	1〜20	5〜30	1.0	1.5	2.0	15〜50	1/8	12	6	9	14	10	4	13.8	2,870	3,080	3,050	3,320
		8							1/4	16		12		14	6	18.4	3,030	3,310	3,410	3,660
		10								19	8		20	16	6.5	21.9	3,150	3,440	3,600	3,940

[ ! ]H穴列数＝1のとき、P（ピッチ）は指定不要です。

型番リスト

表示件数

型番

PNMC6-1-N[1,1.5,2]-S[15-50/1]-Q[15-50/1]

PNMC6-[2-20/1]-P[5-30/1]-N[1,1.5,2]-S[15-50/1]-Q[15-50/1]

PNMC8-1-N[1,1.5,2]-S[15-50/1]-Q[15-50/1]

PNMC8-[2-20/1]-P[5-30/1]-N[1,1.5,2]-S[15-50/1]-Q[15-50/1]

PNMC10-1-N[1,1.5,2]-S[15-50/1]-Q[15-50/1]

PNMC10-[2-20/1]-P[5-30/1]-N[1,1.5,2]-S[15-50/1]-Q[15-50/1]

PNMS6-1-N[1,1.5,2]-S[15-50/1]-Q[15-50/1]

PNMS6-[2-20/1]-P[5-30/1]-N[1,1.5,2]-S[15-50/1]-Q[15-50/1]

PNMS8-1-N[1,1.5,2]-S[15-50/1]-Q[15-50/1]

PNMS8-[2-20/1]-P[5-30/1]-N[1,1.5,2]-S[15-50/1]-Q[15-50/1]

PNMS10-1-N[1,1.5,2]-S[15-50/1]-Q[15-50/1]

PNMS10-[2-20/1]-P[5-30/1]-N[1,1.5,2]-S[15-50/1]-Q[15-50/1]

PNRC6-1-N[1,1.5,2]-S[15-50/1]-Q[15-50/1]

PNRC6-[2-20/1]-P[5-30/1]-N[1,1.5,2]-S[15-50/1]-Q[15-50/1]

PNRC8-1-N[1,1.5,2]-S[15-50/1]-Q[15-50/1]

PNRC8-[2-20/1]-P[5-30/1]-N[1,1.5,2]-S[15-50/1]-Q[15-50/1]

PNRC10-1-N[1,1.5,2]-S[15-50/1]-Q[15-50/1]

PNRC10-[2-20/1]-P[5-30/1]-N[1,1.5,2]-S[15-50/1]-Q[15-50/1]

PNRS6-1-N[1,1.5,2]-S[15-50/1]-Q[15-50/1]

PNRS6-[2-20/1]-P[5-30/1]-N[1,1.5,2]-S[15-50/1]-Q[15-50/1]

PNRS8-1-N[1,1.5,2]-S[15-50/1]-Q[15-50/1]

PNRS8-[2-20/1]-P[5-30/1]-N[1,1.5,2]-S[15-50/1]-Q[15-50/1]

PNRS10-1-N[1,1.5,2]-S[15-50/1]-Q[15-50/1]

PNRS10-[2-20/1]-P[5-30/1]-N[1,1.5,2]-S[15-50/1]-Q[15-50/1]

PNZC6-1-N[1,1.5,2]-S[15-50/1]-Q[15-50/1]

PNZC6-[2-20/1]-P[5-30/1]-N[1,1.5,2]-S[15-50/1]-Q[15-50/1]

PNZC8-1-N[1,1.5,2]-S[15-50/1]-Q[15-50/1]

PNZC8-[2-20/1]-P[5-30/1]-N[1,1.5,2]-S[15-50/1]-Q[15-50/1]

PNZC10-1-N[1,1.5,2]-S[15-50/1]-Q[15-50/1]

PNZC10-[2-20/1]-P[5-30/1]-N[1,1.5,2]-S[15-50/1]-Q[15-50/1]

PNZS6-1-N[1,1.5,2]-S[15-50/1]-Q[15-50/1]

PNZS6-[2-20/1]-P[5-30/1]-N[1,1.5,2]-S[15-50/1]-Q[15-50/1]

PNZS8-1-N[1,1.5,2]-S[15-50/1]-Q[15-50/1]

PNZS8-[2-20/1]-P[5-30/1]-N[1,1.5,2]-S[15-50/1]-Q[15-50/1]

PNZS10-1-N[1,1.5,2]-S[15-50/1]-Q[15-50/1]

PNZS10-[2-20/1]-P[5-30/1]-N[1,1.5,2]-S[15-50/1]-Q[15-50/1]

特性・用途

材質

詳細材質

穴数

(個)

ノズル外径 D(またはd)

(φ)

形状

右端寸法　S

(mm)

左端寸法　Q

(mm)

穴径 [N]

(mm)

RoHS?

最小発注数量

導電性・帯電防止	[銅] 銅管(C1220T)	銅管(C1220T)	1	6	おねじ	15 ～ 50	15 ～ 50	1 ～ 2	-	10	1個
導電性・帯電防止	[銅] 銅管(C1220T)	銅管(C1220T)	2 ～ 20	6	おねじ	15 ～ 50	15 ～ 50	1 ～ 2	5 ～ 30	10	1個
導電性・帯電防止	[銅] 銅管(C1220T)	銅管(C1220T)	1	8	おねじ	15 ～ 50	15 ～ 50	1 ～ 2	-	10	1個
導電性・帯電防止	[銅] 銅管(C1220T)	銅管(C1220T)	2 ～ 20	8	おねじ	15 ～ 50	15 ～ 50	1 ～ 2	5 ～ 30	10	1個
導電性・帯電防止	[銅] 銅管(C1220T)	銅管(C1220T)	1	10	おねじ	15 ～ 50	15 ～ 50	1 ～ 2	-	10	1個
導電性・帯電防止	[銅] 銅管(C1220T)	銅管(C1220T)	2 ～ 20	10	おねじ	15 ～ 50	15 ～ 50	1 ～ 2	5 ～ 30	10	1個
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性	[ステンレス] SUS304	SUS304	1	6	おねじ	15 ～ 50	15 ～ 50	1 ～ 2	-	10	1個
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性	[ステンレス] SUS304	SUS304	2 ～ 20	6	おねじ	15 ～ 50	15 ～ 50	1 ～ 2	5 ～ 30	10	1個
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性	[ステンレス] SUS304	SUS304	1	8	おねじ	15 ～ 50	15 ～ 50	1 ～ 2	-	10	1個
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性	[ステンレス] SUS304	SUS304	2 ～ 20	8	おねじ	15 ～ 50	15 ～ 50	1 ～ 2	5 ～ 30	10	1個
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性	[ステンレス] SUS304	SUS304	1	10	おねじ	15 ～ 50	15 ～ 50	1 ～ 2	-	10	1個
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性	[ステンレス] SUS304	SUS304	2 ～ 20	10	おねじ	15 ～ 50	15 ～ 50	1 ～ 2	5 ～ 30	10	1個
導電性・帯電防止	[銅] 銅管(C1220T)	銅管(C1220T)	1	6	めねじ	15 ～ 50	15 ～ 50	1 ～ 2	-	10	1個
導電性・帯電防止	[銅] 銅管(C1220T)	銅管(C1220T)	2 ～ 20	6	めねじ	15 ～ 50	15 ～ 50	1 ～ 2	5 ～ 30	10	1個
導電性・帯電防止	[銅] 銅管(C1220T)	銅管(C1220T)	1	8	めねじ	15 ～ 50	15 ～ 50	1 ～ 2	-	10	1個
導電性・帯電防止	[銅] 銅管(C1220T)	銅管(C1220T)	2 ～ 20	8	めねじ	15 ～ 50	15 ～ 50	1 ～ 2	5 ～ 30	10	1個
導電性・帯電防止	[銅] 銅管(C1220T)	銅管(C1220T)	1	10	めねじ	15 ～ 50	15 ～ 50	1 ～ 2	-	10	1個
導電性・帯電防止	[銅] 銅管(C1220T)	銅管(C1220T)	2 ～ 20	10	めねじ	15 ～ 50	15 ～ 50	1 ～ 2	5 ～ 30	10	1個
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性	[ステンレス] SUS304	SUS304	1	6	めねじ	15 ～ 50	15 ～ 50	1 ～ 2	-	10	1個
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性	[ステンレス] SUS304	SUS304	2 ～ 20	6	めねじ	15 ～ 50	15 ～ 50	1 ～ 2	5 ～ 30	10	1個
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性	[ステンレス] SUS304	SUS304	1	8	めねじ	15 ～ 50	15 ～ 50	1 ～ 2	-	10	1個
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性	[ステンレス] SUS304	SUS304	2 ～ 20	8	めねじ	15 ～ 50	15 ～ 50	1 ～ 2	5 ～ 30	10	1個
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性	[ステンレス] SUS304	SUS304	1	10	めねじ	15 ～ 50	15 ～ 50	1 ～ 2	-	10	1個
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性	[ステンレス] SUS304	SUS304	2 ～ 20	10	めねじ	15 ～ 50	15 ～ 50	1 ～ 2	5 ～ 30	10	1個
導電性・帯電防止	[銅] 銅管(C1220T)	銅管(C1220T)	1	6	ストレート	15 ～ 50	15 ～ 50	1 ～ 2	-	10	1個
導電性・帯電防止	[銅] 銅管(C1220T)	銅管(C1220T)	2 ～ 20	6	ストレート	15 ～ 50	15 ～ 50	1 ～ 2	5 ～ 30	10	1個
導電性・帯電防止	[銅] 銅管(C1220T)	銅管(C1220T)	1	8	ストレート	15 ～ 50	15 ～ 50	1 ～ 2	-	10	1個
導電性・帯電防止	[銅] 銅管(C1220T)	銅管(C1220T)	2 ～ 20	8	ストレート	15 ～ 50	15 ～ 50	1 ～ 2	5 ～ 30	10	1個
導電性・帯電防止	[銅] 銅管(C1220T)	銅管(C1220T)	1	10	ストレート	15 ～ 50	15 ～ 50	1 ～ 2	-	10	1個
導電性・帯電防止	[銅] 銅管(C1220T)	銅管(C1220T)	2 ～ 20	10	ストレート	15 ～ 50	15 ～ 50	1 ～ 2	5 ～ 30	10	1個
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性	[ステンレス] SUS304	SUS304	1	6	ストレート	15 ～ 50	15 ～ 50	1 ～ 2	-	10	1個
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性	[ステンレス] SUS304	SUS304	2 ～ 20	6	ストレート	15 ～ 50	15 ～ 50	1 ～ 2	5 ～ 30	10	1個
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性	[ステンレス] SUS304	SUS304	1	8	ストレート	15 ～ 50	15 ～ 50	1 ～ 2	-	10	1個
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性	[ステンレス] SUS304	SUS304	2 ～ 20	8	ストレート	15 ～ 50	15 ～ 50	1 ～ 2	5 ～ 30	10	1個
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性	[ステンレス] SUS304	SUS304	1	10	ストレート	15 ～ 50	15 ～ 50	1 ～ 2	-	10	1個
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性	[ステンレス] SUS304	SUS304	2 ～ 20	10	ストレート	15 ～ 50	15 ～ 50	1 ～ 2	5 ～ 30	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目

基本情報

◆特徴：ストレートタイプ、おねじタイプ、めねじタイプがございます。
※おねじ、めねじタイプをご使用に際は任意の角度にブローさせるためにノズルジョイントのご使用をお勧めします。
ノズルジョイント金属はこちらから、ノズルジョイント樹脂はこちらから
◆エア源：コンプレッサー ◆噴射形状：ポイント

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応				個別対応
数量区分	小口				大口
数量	1〜9	10〜14	15〜19	20〜50	51～
値引率	基準単価	5％	10％	18％	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

●PNZ□●PNM□●PNR□●DKN□●PLNZS

日目出荷

				ご注文締切
急	ストークA	翌日出荷	300円/1本	PM 6:00迄	>>こちら

[ ! ]3本以上で１明細行当たり一律810円

●PLNZC

日目出荷

				ご注文締切
急	ストークB	3日目出荷	300円/1本	PM 8:00迄	>>こちら

[ ! ]3本以上で１明細行当たり一律810円

出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
エアブローノズルおねじ・めねじ/ローレットあやめ/ターミナルブロック焼鈍し・無し
おねじ（焼鈍し・焼鈍し無し）、めねじ（焼鈍し・焼鈍し無し）、ローレットあやめ（焼鈍し）、ターミナルブロック（焼鈍し）から選定いただけます。
ミスミ
フラットエアノズル　標準タイプ　ABS樹脂製
取り付け角度がフラットタイプのABS樹脂製エアノズルです。
ミスミ
フラットエアノズル　エア増幅幅広タイプ
噴射口幅94mmの幅広な樹脂製、増幅幅広タイプのエアノズルです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
