ミスミ

エアブローノズルおねじ・めねじ/高さ調整支柱クランプ取付 2芯おねじバーブ継手ホースニップル

カタログ |P.2-1530

数量スライド割引
一部当日出荷可能

4.6

平均満足度4.6

この商品のレビューをみる（12件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

エアブローノズルおねじ・めねじ/ローレットあやめ/ターミナルブロック焼鈍し・無し

4.6

通常価格(税別)： 1,050円 (税込価格：1,155円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

エアブロー用銅管

4.3

通常価格(税別)： 1,210円 (税込価格：1,331円)

通常出荷日：在庫品1日目

◆特徴：おねじ・めねじタイプ、高さ調整用おねじ・めねじタイプ、支柱クランプ取付...

詳細情報を確認する

環境対応
RoHS対応（10物質）
特性・用途
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性
スプレー形状
ポイント
材質
SUS304
詳細材質
SUS304
角度調整
角度調整可 / ストレート
種類
エアブローノズル
使用流体
圧縮空気
材質証明書
対象
材質証明書：材質
SUS304

ご注意

呼びサイズの規格追加を行っております。
（※ABNZSL2-8.0、ABNZS2-8.0に関しては2021年9月20日発売予定となります。）
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
最小曲げ半径は外径×3を目安にして、ロー付け部に負荷をかけないように慎重に曲げてください。
ロー付け部が剥がれやすいため、ノズルを曲げる際は、ノズル先端を固定し取付側を押して曲げてください。

未確定：候補が98型番あります。

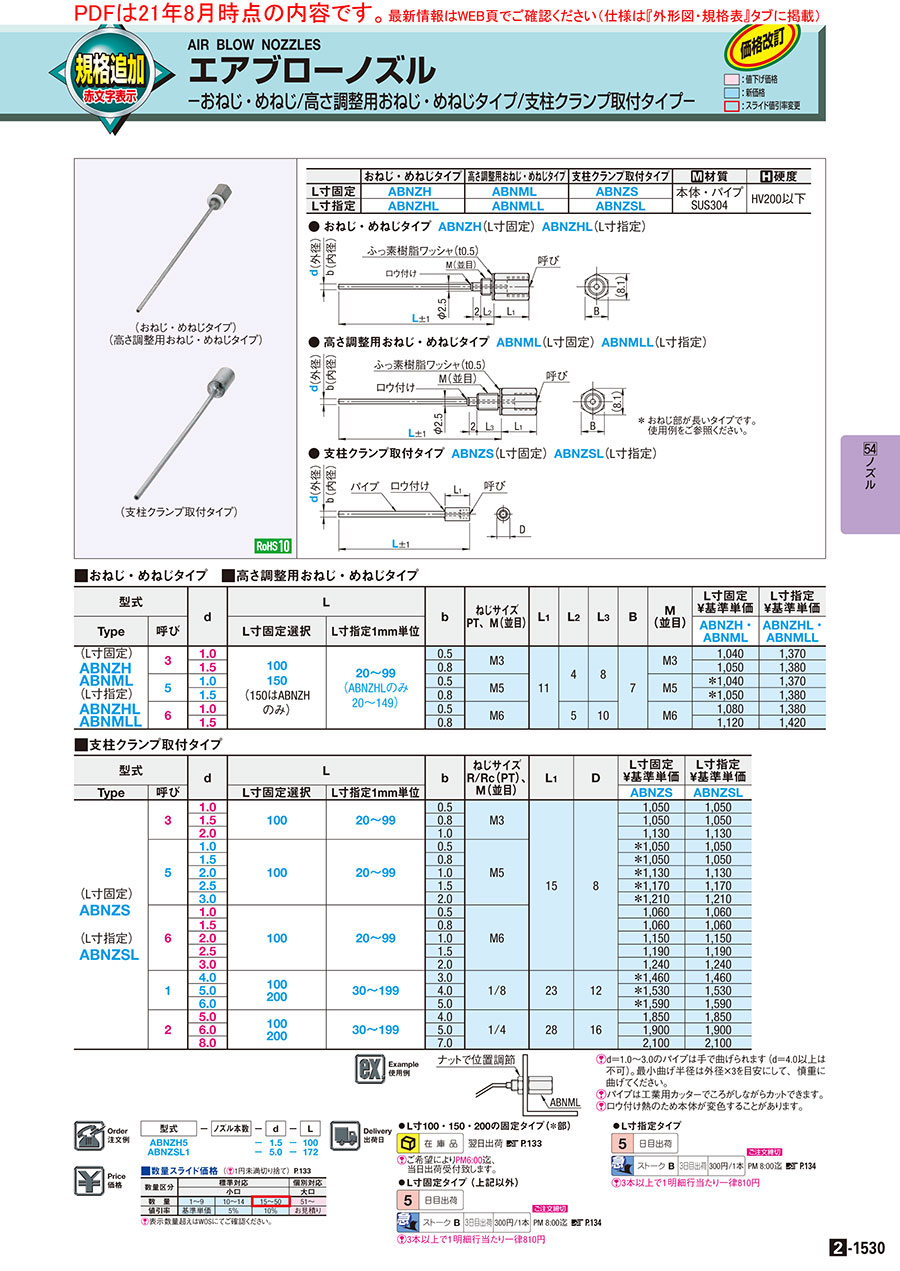

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

● おねじ・めねじタイプ ABNZH（L寸固定） ABNZHL（L寸指定）

● 高さ調整用おねじ・めねじタイプ ABNML（L寸固定） ABNMLL（L寸指定）

＊おねじ部が長いタイプです。使用例をご参照ください。

● 支柱クランプ取付タイプ ABNZS（L寸固定） ABNZSL（L寸指定）

● 2芯おねじタイプ ABNKH（L寸固定）　ABNXH（L寸指定）

● バーブ継手タイプ ABNZT（L寸固定） ABNZTL（L寸指定）

● ホースニップルタイプ ABNZP（L寸固定） ABNZPL（L寸指定）

	おねじ・めねじタイプ	高さ調整用おねじ・めねじタイプ	支柱クランプ取付タイプ	2芯おねじタイプ	バ−ブ継手タイプ	ホ−スニップルタイプ	[ M ]材質	[ H ]硬度
L寸固定	ABNZH	ABNML	ABNZS	ABNKH	ABNZT	ABNZP	本体・パイプ SUS304	HV200以下
L寸指定	ABNZHL	ABNMLL	ABNZSL	ABNXH	ABNZTL	ABNZPL	本体・パイプ SUS304	HV200以下

[ ! ]ロー付け部が剥がれやすいため、ノズルを曲げる際は、ノズル先端を固定し取付側を押して曲げてください。

規格表

型式	−	ノズル本数	−	d	−	L
ABNZH5 ABNZSL1 ABNKH1	−	2	− − −	1.5 5.0 1.0	− − −	100 172 100

■おねじ・めねじタイプ　■高さ調整用おねじ・めねじタイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		d	L		b	ねじサイズ PT、M(並目)	L₁	L₂	L₃	B	M (並目)	L寸固定 ¥基準単価	L寸指定 ¥基準単価
Type	呼び		L寸固定選択	L寸指定1mm単位								ABNZH・ABNML	ABNZHL・ABNMLL
(L寸固定) ABNZH ABNML (L寸指定) ABNZHL ABNMLL	3	1.0	100 150 (150はABNZH のみ)	20〜99 (ABNZHLのみ 20～149)	0.5	M3	11	4	8	7	M3	1,090	1,440
		1.5			0.8							1,100	1,450
	5	1.0			0.5	M5					M5	＊1,090	1,440
		1.5			0.8							＊1,100	1,450
	6	1.0			0.5	M6		5	10		M6	1,130	1,450
		1.5			0.8							1,180	1,490

■支柱クランプ取付タイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		d	L		b	ねじサイズ R/Rc(PT)、 M(並目)	L₁	D	L寸固定 ¥基準単価	L寸指定 ¥基準単価
Type	呼び	d	L寸固定選択	L寸指定1mm単位	b	ねじサイズ R/Rc(PT)、 M(並目)	L₁	D	ABNZS	ABNZSL
(L寸固定) ABNZS (L寸指定) ABNZSL	3	1.0	100	20〜99	0.5	M3	15	8	1,100	1,100
		1.5			0.8				1,100	1,100
		2.0			1.0				1,190	1,190
	5	1.0	100	20〜99	0.5	M5			＊1,100	1,100
		1.5			0.8				＊1,101	1,100
		2.0			1.0				＊1,190	1,190
		2.5			1.5				＊1,230	1,230
		3.0			2.0				＊1,270	1,270
	6	1.0	100	20〜99	0.5	M6			1,110	1,110
		1.5			0.8				1,110	1,110
		2.0			1.0				1,210	1,210
		2.5			1.5				1,250	1,250
		3.0			2.0				1,300	1,300
	1	4.0	100 200	30〜199	3.0	1/8	23	12	＊1,530	1,530
		5.0			4.0				＊1,610	1,610
		6.0			5.0				＊1,670	1,670
	2	5.0	100 200	30〜199	4.0	1/4	28	16	1,940	1,940
		6.0			5.0				2,000	2,000
		8.0			7.0				2,210	2,210

■2芯おねじタイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		ノズル本数	d	L		T R(PT)	b₁	b₂	¥基準単価
Type	呼び			L寸固定	L寸指定指定1mm単位				L寸固定	L寸指定
									ABNKH	ABNXH
(L寸固定) ABNKH (L寸指定) ABNXH	1	2	1.0	100	20〜99	1/8	0.5	1.0	2,340	2,370
			1.5				1.0	1.5	2,310	2,340
			2.0				1.0	2.0	2,250	2,280

■バーブ継手タイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		d	L		b	B	E	H	¥基準単価
			L寸固定	L寸指定指定1mm単位					L寸固定	L寸指定
Type	No.								ABNZT	ABNZTL
(L寸固定) ABNZT (L寸指定) ABNZTL	4	1.0	100	20〜99	0.5	6.9	3.4	7	1,070	1,370
		1.5			0.8				1,090	1,390
	6	2.0			1	7	4.8	7	1,090	1,440
		2.5			1.5				1,120	1,470

■ホースニップルタイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		d	L		b	B	E	H	¥基準単価
			L寸固定	L寸指定指定1mm単位					L寸固定	L寸指定
Type	No.								ABNZP	ABNZPL
(L寸固定) ABNZP (L寸指定) ABNZPL	4	1.7	100	20〜99	0.9	8.5	6.5	7	1,490	1,840
	6	2.5			1.5	9.5	8.5	8	1,540	1,880

型番リスト

表示件数

型番

ABNMLL3-1.0-[20-99/1]

ABNMLL3-1.5-[20-99/1]

ABNMLL5-1.0-[20-99/1]

ABNMLL5-1.5-[20-99/1]

ABNMLL6-1.0-[20-99/1]

ABNMLL6-1.5-[20-99/1]

ABNXH1-2-1.0-[20-99/1]

ABNXH1-2-1.5-[20-99/1]

ABNXH1-2-2.0-[20-99/1]

ABNZHL3-1.0-[20-99/1]

ABNZHL3-1.0-[101-149/1]

ABNZHL3-1.5-[20-99/1]

ABNZHL3-1.5-[101-149/1]

ABNZHL5-1.0-[20-99/1]

ABNZHL5-1.0-[101-149/1]

ABNZHL5-1.5-[20-99/1]

ABNZHL5-1.5-[101-149/1]

ABNZHL6-1.0-[20-99/1]

ABNZHL6-1.0-[101-149/1]

ABNZHL6-1.5-[20-99/1]

ABNZHL6-1.5-[101-149/1]

ABNZP4-1.7-100

ABNZP6-2.5-100

ABNZPL4-1.7-[20-99/1]

ABNZPL6-2.5-[20-99/1]

ねじ呼び径 1

ノズル外径 D(またはd)

(φ)

長さ L

(mm)

芯数

RoHS?

最小発注数量

1(R1/8)	1	100	2(2芯おねじタイプ)	10	1個
1(R1/8)	1.5	100	2(2芯おねじタイプ)	10	1個
1(R1/8)	2	100	2(2芯おねじタイプ)	10	1個
3（M3）	1	100	-	10	1個
3（M3）	1.5	100	-	10	1個
5(M5)	1	100	-	10	1個
5(M5)	1.5	100	-	10	1個
6（M6）	1	100	-	10	1個
6（M6）	1.5	100	-	10	1個
3（M3）	1	20 ～ 99	-	10	1個
3（M3）	1.5	20 ～ 99	-	10	1個
5(M5)	1	20 ～ 99	-	10	1個
5(M5)	1.5	20 ～ 99	-	10	1個
6（M6）	1	20 ～ 99	-	10	1個
6（M6）	1.5	20 ～ 99	-	10	1個
1(R1/8)	1	20 ～ 99	2(2芯おねじタイプ)	10	1個
1(R1/8)	1.5	20 ～ 99	2(2芯おねじタイプ)	10	1個
1(R1/8)	2	20 ～ 99	2(2芯おねじタイプ)	10	1個
3（M3）	1	100	-	10	1個
3（M3）	1	150	-	10	1個
3（M3）	1.5	100	-	10	1個
3（M3）	1.5	150	-	10	1個
5(M5)	1	100	-	10	1個
5(M5)	1	150	-	10	1個
5(M5)	1.5	100	-	10	1個
5(M5)	1.5	150	-	10	1個
6（M6）	1	100	-	10	1個
6（M6）	1	150	-	10	1個
6（M6）	1.5	100	-	10	1個
6（M6）	1.5	150	-	10	1個
3（M3）	1	20 ～ 99	-	10	1個
3（M3）	1	101 ～ 149	-	10	1個
3（M3）	1.5	20 ～ 99	-	10	1個
3（M3）	1.5	101 ～ 149	-	10	1個
5(M5)	1	20 ～ 99	-	10	1個
5(M5)	1	101 ～ 149	-	10	1個
5(M5)	1.5	20 ～ 99	-	10	1個
5(M5)	1.5	101 ～ 149	-	10	1個
6（M6）	1	20 ～ 99	-	10	1個
6（M6）	1	101 ～ 149	-	10	1個
6（M6）	1.5	20 ～ 99	-	10	1個
6（M6）	1.5	101 ～ 149	-	10	1個
-	1.7	100	-	10	1個
-	2.5	100	-	10	1個
-	1.7	20 ～ 99	-	10	1個
-	2.5	20 ～ 99	-	10	1個
1(R1/8)	4	100	-	10	1個
1(R1/8)	4	200	-	10	1個
1(R1/8)	5.0	100	-	10	1個
1(R1/8)	5.0	200	-	10	1個
1(R1/8)	6	100	-	10	1個
1(R1/8)	6	200	-	10	1個
2(R1/4)	5.0	100	-	10	1個
2(R1/4)	5.0	200	-	10	1個
2(R1/4)	6	100	-	10	1個
2(R1/4)	6	200	-	10	1個
2(R1/4)	8	100	-	10	1個
2(R1/4)	8	200	-	10	1個
3（M3）	1	100	-	10	1個
3（M3）	1.5	100	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

2,570円 ( 2,827円 )	在庫品1日目当日出荷可能
2,540円 ( 2,794円 )	在庫品1日目当日出荷可能
2,480円 ( 2,728円 )	在庫品1日目当日出荷可能
1,200円 ( 1,320円 )	5日目
1,210円 ( 1,331円 )	5日目
1,200円 ( 1,320円 )	在庫品1日目当日出荷可能
1,210円 ( 1,331円 )	在庫品1日目当日出荷可能
1,240円 ( 1,364円 )	5日目
1,300円 ( 1,430円 )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
1,200円 ( 1,320円 )	5日目
1,200円 ( 1,320円 )	5日目
1,210円 ( 1,331円 )	5日目
1,210円 ( 1,331円 )	5日目
1,200円 ( 1,320円 )	在庫品1日目当日出荷可能
1,200円 ( 1,320円 )	在庫品1日目当日出荷可能
1,210円 ( 1,331円 )	在庫品1日目当日出荷可能
1,210円 ( 1,331円 )	在庫品1日目当日出荷可能
1,240円 ( 1,364円 )	5日目
1,240円 ( 1,364円 )	5日目
1,300円 ( 1,430円 )	5日目
1,300円 ( 1,430円 )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	3日目
- ( - )	3日目
- ( - )	5日目
- ( - )	5日目
1,680円 ( 1,848円 )	在庫品1日目当日出荷可能
1,680円 ( 1,848円 )	在庫品1日目当日出荷可能
1,770円 ( 1,947円 )	在庫品1日目当日出荷可能
1,770円 ( 1,947円 )	在庫品1日目当日出荷可能
1,840円 ( 2,024円 )	在庫品1日目当日出荷可能
1,840円 ( 2,024円 )	在庫品1日目当日出荷可能
2,130円 ( 2,343円 )	5日目
2,130円 ( 2,343円 )	5日目
2,200円 ( 2,420円 )	5日目
2,200円 ( 2,420円 )	5日目
2,430円 ( 2,673円 )	5日目
2,430円 ( 2,673円 )	5日目
1,210円 ( 1,331円 )	5日目
1,210円 ( 1,331円 )	5日目

基本情報
納期・価格
概要・仕様

基本情報

◆特徴：おねじ・めねじタイプ、高さ調整用おねじ・めねじタイプ、支柱クランプ取付タイプ、２芯おねじタイプ、
バーブ継手タイプ、ホースニップルタイプからご選定頂けます。
※外径1.0～3.0のパイプは手で曲げられます。（外径4.0以上は不可）
最小曲げ半径は外径×３を目安にして、慎重に曲げてください。
ロー付け部が剥がれやすいため、ノズルを曲げる際は、ノズル先端を固定し取付側を押して曲げてください。

◆エア源：コンプレッサ－ ◆噴射形状：ポイント ◆材質：SUS304
呼びサイズの規格追加を2021年8月から行っております。
（※ABNZSL2-8.0、ABNZS2-8.0に関しては2021年9月20日発売予定となります。）

ご注意

呼びサイズの規格追加を行っております。
（※ABNZSL2-8.0、ABNZS2-8.0に関しては2021年9月20日発売予定となります。）
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
最小曲げ半径は外径×3を目安にして、ロー付け部に負荷をかけないように慎重に曲げてください。
ロー付け部が剥がれやすいため、ノズルを曲げる際は、ノズル先端を固定し取付側を押して曲げてください。

納期・価格

価格表

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応			個別対応
数量区分	小口			大口
数量	1〜9	10〜14	15〜50	51～
値引率	基準単価	5％	10％	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

●おねじ・めねじタイプ/高さ調整用おねじ・めねじタイプ/支柱クランプ取付タイプ
●L寸100・150・200の固定タイプ（＊部）

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

●L寸固定タイプ（上記以外）

日目出荷

				ご注文締切
急	ストークB	3日目出荷	300円/1本	PM 8:00迄	>>こちら

[ ! ]3本以上で１明細行当たり一律810円

●L寸指定タイプ

日目出荷

				ご注文締切
急	ストークB	3日目出荷	300円/1本	PM 8:00迄	>>こちら

[ ! ]3本以上で１明細行当たり一律810円

●2芯おねじタイプ
●L寸固定タイプ

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

●L寸指定タイプ

日目出荷

				ご注文締切
急	ストークB	3日目出荷	300円/1本	PM 8:00迄	>>こちら

[ ! ]3本以上で１明細行当たり一律810円
[ NG ]ABNXHはストーク適用不可

●バーブ継手タイプ/ホースニップルタイプ
●L寸固定タイプ

日目出荷

				ご注文締切
急	ストークT	当日出荷	600円/1本	正午迄	>>こちら
急	ストークA	翌日出荷	300円/1本	PM 6:00迄	>>こちら

[ ! ]ストークAは3本以上で１明細行当たり一律810円

●L寸指定タイプ

日目出荷

				ご注文締切
急	ストークB	3日目出荷	300円/1本	PM 8:00迄	>>こちら

[ ! ]3本以上で１明細行当たり一律810円

出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

[ ! ]d＝1.0〜3.0のパイプは手で曲げられます（d＝4.0以上は不可）。最小曲げ半径は外径×3を目安にして、慎重に曲げてください。
[ ! ]パイプは工業用カッターでころがしながらカットできます。
[ ! ]ロー付け熱のため本体が変色することがあります。

[ ! ]バーブ継手タイプをチューブ（こちら）と組み合わせて
ご使用の場合は、チューブ外径と同じNo.をご使用ください。

使用例

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
エアブローノズルおねじ・めねじ/ローレットあやめ/ターミナルブロック焼鈍し・無し
おねじ（焼鈍し・焼鈍し無し）、めねじ（焼鈍し・焼鈍し無し）、ローレットあやめ（焼鈍し）、ターミナルブロック（焼鈍し）から選定いただけます。
ミスミ
フラットエアノズル　標準タイプ　ABS樹脂製
取り付け角度がフラットタイプのABS樹脂製エアノズルです。
ミスミ
フラットエアノズル　エア増幅幅広タイプ
噴射口幅94mmの幅広な樹脂製、増幅幅広タイプのエアノズルです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

エアブローノズルおねじ・めねじ/高さ調整支柱クランプ取付 2芯おねじバーブ継手ホースニップルのレビュー

4.6平均満足度：4.612件のレビュー

星5
67%
星4
33%
星3
0%
星2
0%
星1
0%

ワークの流動補助

満足度：5.02016/11/04

狭い箇所でもノズルが届き、ブローしたい箇所を的確に狙える優れものです。　今後も活用させていただきたいと思います。

2人が参考にしています。

製品の払落し

満足度：5.02022/10/12

取り扱う製品が小さいために、製品が金型に残らないように金型の隙間にセットして、製品の払落しをしていますまた　2芯の片...もっと読む

0人が参考にしています。

エアブロー

満足度：4.02021/08/09

狭い箇所へのエアブローとして使用しています。ノズルは曲がりやすく、維持されるのでいいです。ただ、根本から折れそうで折...もっと読む

0人が参考にしています。

製品排出用の液体投入口として使用

満足度：5.02021/04/27

ノズル長さも自由にカットしてもらえるのですぐに使用することができた。

0人が参考にしています。

部品搬送

満足度：5.02021/03/16

ノズルが柔らかいため、細かい所にもエアーを吹き付けることができ大変便利と感じています。

0人が参考にしています。

12件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品エアブローノズルおねじ・めねじ/高さ調整支柱クランプ取付 2芯おねじバーブ継手ホースニップル	エアブローノズルおねじ・めねじ/ローレットあやめ/ターミナルブロック焼鈍し・無し	エアブローノズル（省エネ形）BNEシリーズ	エアーブラスターコンパクトタイプ樹脂製 AB-C7P型	インサートノズルBE型	フラットエアーノズルコンプレッサー用小型 MXシリーズ
メーカー	ミスミ	ミスミ	ＣＫＤ	エバーロイ	ナベヤ	大浩研熱
通常価格	-	-	4,437円	1,189円	2,882円 -	25,185円 -
通常出荷日	在庫品1日目〜	在庫品1日目〜	3日目	7日目	3日目	9日目
環境対応	RoHS対応（10物質）	RoHS対応（10物質）	-	-	-	-
特性・用途	耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性	耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性	-	-	-	-
スプレー形状	ポイント	ポイント	直進	扇	ポイント	ストレート
材質	SUS304	SUS304	ステンレス	PPS樹脂	アセタール	SUS304
詳細材質	SUS304	SUS304	-	-	-	-
