フレキシブルふっ素樹脂ホース
- 通常単価(税別)
- -
- 税込単価
- -
【特長】・耐熱・耐薬品性に優れたフレキシブルふっ素樹脂ホースです。
詳細情報を確認する- 環境対応
- RoHS対応（10物質）
- 特性・用途
- 該当なし
- ホース材質
- ふっ素樹脂
- 接続部 種類
- かしめ金具
- かしめ金具 接続形態
- おねじｘおねじ / めねじｘめねじ / おねじｘめねじ
- 最高使用圧力（範囲） (MPa)
- 5.1～
- ホース補強
- あり
- 使用温度範囲 (℃)
- -54::232(蒸気198℃)
ご注意
- 標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービスにて製作可否を含めたお見積もりをお願いします。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が6型番あります。

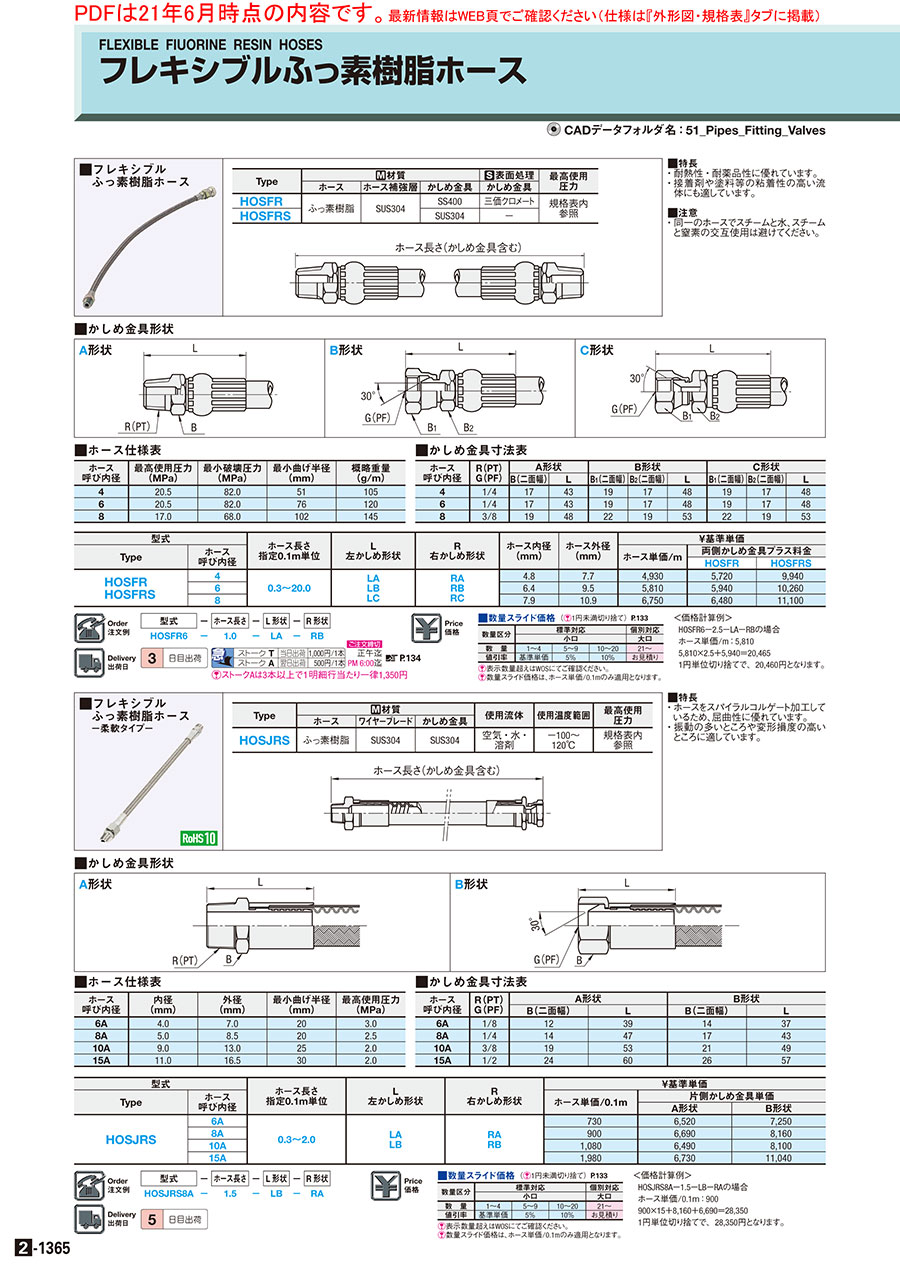

外形図・規格表
外形図
■かしめ金具形状
[ ! ]袋ナットの締付トルクデータのご用意はございません。
| A形状 | B形状 | C形状 |
 [ ! ]継手ナット(B)とホースは一体構造 |  [ ! ]袋ナット(B1)とホースは別々に回転 B形状：めねじオスシート |  [ ! ]袋ナット(B1)とホースは別々に回転 C形状：めねじメスシート |
| Type | [ M ]材質 | [ S ]表面処理 | 使用流体 | 使用温度範囲 | ||
| ホース | ホース補強層 | かしめ金具 | かしめ金具 | |||
| HOSFR | ふっ素樹脂 (PTFE) | SUS304 | SS400 | 三価クロメート | 蒸気 / 水 / ガス / 空気 / 溶剤 | －54～232℃ （蒸気 198℃） |
| HOSFRS | SUS304 | − | ||||
[ ! ]部品単品販売は標準品では対応しておりません。ご希望の場合、カタログ規格外品サービス にて製作可否を含めたお見積もりをお願いします。
製品仕様
■特長
・耐熱性・耐薬品性に優れています。
・接着剤や塗料等の粘着性の高い流体にも適しています。
・耐熱性・耐薬品性に優れています。
・接着剤や塗料等の粘着性の高い流体にも適しています。
■ホース仕様表
| ホース 呼び内径 | 最高使用圧力 (MPa) | 最小破壊圧力 (MPa) | 最小曲げ半径 (mm) | 概略重量 (g/m) |
| 4 | 20.5 | 82.0 | 51 | 105 |
| 6 | 20.5 | 82.0 | 76 | 120 |
| 8 | 17.0 | 68.0 | 102 | 145 |
注意・禁止事項
- 同一のホースでスチームと水、スチームと窒素の交互使用は避けてください。
- 自立での固定はできません。
- かしめ金具B形状はナット部分が回転します。
規格表
| 型式 | - | ホース長さ | - | L形状 | - | R形状 |
| HOSFR6 | - | 1.5 | - | LA （おねじ） | - | RA （おねじ） |
| HOSFR6 | - | 1.5 | - | LA （おねじ） | - | RB （めねじオスシート） |
| HOSFR6 | - | 1.5 | - | LA （おねじ） | - | RC （めねじメスシート） |
| HOSFR6 | - | 1.5 | - | LB （めねじオスシート） | - | RC （めねじメスシート） |
■かしめ金具寸法表
| ホース 呼び内径 | R(PT) G(PF) | A形状 | B形状 | C形状 | |||||
| B(二面幅) | L | B1(二面幅) | B2(二面幅) | L | B1(二面幅) | B2(二面幅) | L | ||
| 4 | 1/4 | 17 | 43 | 19 | 17 | 48 | 19 | 17 | 48 |
| 6 | 1/4 | 17 | 43 | 19 | 17 | 48 | 19 | 17 | 48 |
| 8 | 3/8 | 19 | 48 | 22 | 19 | 53 | 22 | 19 | 53 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ホース長さ 指定0.1m単位 | L 左かしめ形状 | R 右かしめ形状 | ホース内径 (mm) | ホース外径 (mm) | ￥基準単価 | |||
| Type | ホース 呼び内径 | ホース単価/m | 両側かしめ金具プラス料金 | ||||||
| HOSFR | HOSFRS | ||||||||
| HOSFR HOSFRS | 4 | 0.3〜20.0 | LA（おねじ） LB（めねじ・オスシート） LC（めねじ・メスシート） | RA（おねじ） RB（めねじ・オスシート） RC（めねじ・メスシート） | 4.8 | 7.7 | 5,180 | 6,010 | 10,440 |
| 6 | 6.4 | 9.5 | 6,100 | 6,240 | 10,770 | ||||
| 8 | 7.9 | 10.9 | 7,090 | 6,800 | 11,660 | ||||
取り付け方法
| 誤 | 正 | ||||
|---|---|---|---|---|---|
| 無理な弯曲での使用はチューブの寿命を著しく縮めます。 |  | × | 小さな弯曲部分にはパイプを使用して、チューブは許容弯曲半径を維持してお使いください。 |  | ○ |
| 連続的に屈曲する箇所は、特に注意が必要です。 |  | × | 弯曲パイプの使用と、U字配管になるようにチューブの取り付けを行います。 |  | ○ |
| 連続的な水平運動のため、チューブがねじれるような屈曲荷重は大変危険です。 |  | × | ホースの動きに同調する回転ローラーを取り付けることにより、無理な屈曲は避けられます。 |  | ○ |
| チューブの取り付け部分に回転運動を伝えると、チューブがねじれます。 |  | × | 回転ジョイントを取り付けて、チューブをねじらないようにしてください。 |  | ○ |
| チューブを取り付けの時に両端が運動方向と違った位置の場合は、ねじれを起こします。 |  | × | チューブの取り付けは、運動方向に対して常に平行になるように取り付けてください。 |  | ○ |
使用例
配管の芯がズレていても、簡単に取り付け可能
振動の発生する機器の振動吸収に
曲げて使って、工事の省力化
動きのある装置の配管に
製品比較情報
| 商品名 | （本商品）フレキシブルふっ素樹脂ホース | 高圧タイプ | 中圧タイプ | 低圧（無溶接）タイプ PTメス・PTメス | 低圧（無溶接）タイプ | フレキシブルチューブ | フレキシブルふっ素樹脂ホース 柔軟タイプ |
|---|---|---|---|---|---|---|---|
| 商品画像 |  |  |  |  |  |  |  |
| ホース材質 | ふっ素樹脂 | ステンレス（SUS304） | ステンレス（SUS304） | ステンレス（SUS304） | ステンレス（SUS304） | ステンレス（SUS304） | ふっ素樹脂 |
| 使用流体 | 水 / 空気 / 溶剤 | 蒸気 / 水 / 油 / 空気 | 蒸気 / 水 / 油 / 空気 | 蒸気 / 水 / ガス / 油 / 空気 | 蒸気 / 水 / 油 / 空気 | 水 | 水 / 空気 / 溶剤 |
| 内径 d（φ） | 4.8 ～ 7.9 | 7 ～ 25.5 | 7.2 ～ 52.6 | 17 ～ 56.4 | 10.5 ～ 25.2 | 12 ～ 15 | 4 ～ 11 |
| 最高使用圧力 （MPa） | 17 ～ 20.5 | 3.4 ～ 6.4 | 2 | 1 | 1 | 1.75 | 2 ～ 3 |
| ブレード | あり | あり | あり | あり | あり | なし | あり |
| 最小曲げ半径 （mm） | 51 ～ 102 | 25 ～ 45 | 25 ～ 140 | 60 ～ 140 | 35 ～ 80 | 40 ～ 60 | 20 ～ 30 |
| 接続部材質 | ステンレス / スチール | ステンレス | ステンレス | ステンレス / スチール | ステンレス / スチール | ステンレス | ステンレス |
関連リンク
・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
規格外品サービスによくある質問
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある「お問合せフォーム」より問い合わせください。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
詳細情報
基本情報
【特長】・耐熱・耐薬品性に優れたフレキシブルふっ素樹脂ホースです。
ご注意
- 標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービスにて製作可否を含めたお見積もりをお願いします。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]数量スライド価格は、ホース単価/0.1mのみ適用となります。
＜価格計算例＞
HOSFR6−2.5−LA−RBの場合
ホース単価/m：5,810
5,810×2.5＋5,940＝20,465
1円単位切り捨てで、20,460円となります。
| 数量区分 | 標準対応 | 個別対応 | ||
| 小口 | 大口 | |||
| 数 量 | 1〜4 | 5〜9 | 10〜20 | 21～ |
| 値引率 | 基準単価 | 5％ | 10％ | お見積り |
[ ! ]数量スライド価格は、ホース単価/0.1mのみ適用となります。
＜価格計算例＞
HOSFR6−2.5−LA−RBの場合
ホース単価/m：5,810
5,810×2.5＋5,940＝20,465
1円単位切り捨てで、20,460円となります。
