鋼管 Ｌ寸固定タイプ/L寸指定タイプ
- 環境対応
- RoHS対応（10物質）
- 特性・用途
- 該当なし
ご注意
- ねじ加工時の締め付けにより鋼管表面にキズが付く事がございますが、品質に影響はございません。
- SGG□の内径部に錆が付着している可能性があります。
- 洗浄品はこちらからご選定いただけます。
- ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が2,690型番あります。
外形図・規格表

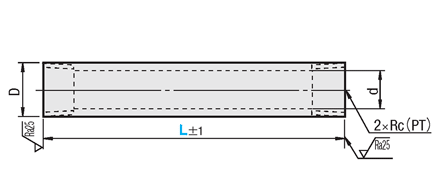

外形図
| P形状 | D形状 | |
 |  | |
| A形状 | E形状 | |
 |  | |
| W形状 | F形状 | |
 |  | |
| C形状 | G形状 | |
 |  |
| 型式 | [ M ]材質 | 規格 | 用途 | [ S ]表面処理 | 耐圧力(JIS参考値) |
| SGG□ | SGP | JIS G3452 | 使用圧力の低い蒸気・水・油・ガス・空気用配管 | − | 2.5MPa |
| SGP□□ | SGP（白） | JIS G3452 | 排水・空調等の水配管 | 亜鉛メッキ | 2.5MPa |
| SUT□□ | SUS304TP (Sch80：6A~10A) (Sch40: 15A~50A) | JIS G3459 | 耐食用・低温用・高温用配管 | − | ・6A~10A：12MPa ・15A~50A：6MPa |
| SUTS□ | SUS316TP (Sch80：6A~10A) (Sch40: 15A~25A) | JIS G3459 | − | ・6A~10A：12MPa ・15A~25A：6MPa | |
| STPG□ | STPG370(Sch40) | JIS G3454 | 350℃以下で使用する圧力配管 | − | 6MPa |
| SGHP□ | STPG370(Sch80) | JIS G3454 | − | 12MPa |
規格表
| 型式 |
| SUTPK10A |
| 型式 | − | 塗装色 | − | L | − | (NS) |
| SGGP8A SUTD15A | − | BR | − − | 200 500 | − | NS |
■L寸固定タイプ（C形状・塗装無しのみ）
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]表示数量超えはWOSにてご確認ください。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | L | SGPPK | SUTPK | SGPPK | SUTPK | |||||
| ￥基準単価 | ￥スライド単価 | ￥基準単価 | ￥スライド単価 | |||||||
| Type | No. | D | d | D | d | 1〜9コ | 10〜30コ | 1〜9コ | 10〜30コ | |
| SGPPK （SGP白） SUTPK (SUS304TP) | 6A | 500 | − | − | 10.5 | 5.7 | - | - | 1,200 | 950 |
| 8A | 13.8 | 9.2 | 13.8 | 7.8 | 570 | 480 | 1,520 | 1,290 | ||
| 10A | 17.3 | 12.7 | 17.3 | 10.9 | 620 | 530 | 1,680 | 1,430 | ||
| 15A | 21.7 | 16.1 | 21.7 | 16.1 | 650 | 560 | 2,080 | 1,760 | ||
| 20A | 27.2 | 21.6 | 27.2 | 21.4 | 720 | 620 | 2,400 | 2,050 | ||
| 25A | 34.0 | 27.6 | 34.0 | 27.2 | 870 | 750 | 3,580 | 3,050 | ||
■L寸指定タイプ
[ ! ]F形状・G形状のL寸法は（ ）内寸法となります。L寸1501～2000は、SGG□・SGP□・SUT□のみお選び頂けます。（No.50Aは除く）
[ ! ]塗装付きは、SGG□・SUT□・STPG□・SGHP□のNo.6A〜25A（L寸1500以下）のみお選び頂けます。[ ! ]No.50Aは、A・W・E形状を選択できません。
| 型式 | 塗装色 選択 | L 指定1mm単位 | R (PT) RC(PT) | SGG□ | SGP□ | SUT□/SUTS□ | STPG□ | SGHP□ | R(PT)おねじ 長さ（目安） | Rc(PT)めねじ 長さ（目安） | |||||||
| Type | 形状記号 | No. | D | d | D | d | D | d | D | d | D | d | |||||
| SGG SGP SUT SUTS STPG SGHP | P A W C D E F G | 6A | 指定無し(塗装無し) W(白) BR(茶) BL(青) Y(薄い黄) R(暗い赤) B(黒) | 30〜2000 | 1/8 | 10.5 | 6.5 | − | − | 10.5 | 5.7 | 10.5 | 7.1 | 10.5 | 5.7 | 10 | 15 |
| 8A | 40〜2000 | 1/4 | 13.8 | 9.2 | 13.8 | 9.2 | 13.8 | 7.8 | 13.8 | 9.4 | 13.8 | 7.8 | 15 | 20 | |||
| 10A | 40(43)〜2000 | 3/8 | 17.3 | 12.7 | 17.3 | 12.7 | 17.3 | 10.9 | 17.3 | 12.7 | 17.3 | 10.9 | 17 | 16 | |||
| 15A | 50(55)〜2000 | 1/2 | 21.7 | 16.1 | 21.7 | 16.1 | 21.7 | 16.1 | 21.7 | 16.1 | 21.7 | 14.3 | 20 | 18 | |||
| 20A | 50(65)〜2000 | 3/4 | 27.2 | 21.6 | 27.2 | 21.6 | 27.2 | 21.4 | 27.2 | 21.4 | 27.2 | 19.4 | 23 | 20 | |||
| 25A | 60(75)〜2000 | 1 | 34.0 | 27.6 | 34.0 | 27.6 | 34.0 | 27.2 | 34.0 | 27.2 | 34.0 | 25.0 | 25 | 22 | |||
| 32A | 60(80)〜2000 | 11/4 | 42.7 | 35.7 | 42.7 | 35.7 | 42.7 | 35.5 | 42.7 | 35.5 | 42.7 | 32.9 | 28 | 28 | |||
| 40A | 60(90)〜2000 | 11/2 | 48.6 | 41.6 | 48.6 | 41.6 | 48.6 | 41.2 | 48.6 | 41.2 | 48.6 | 38.4 | 28 | 28 | |||
| 50A | 60(150)〜1500 | 2 | 60.5 | 52.9 | 60.5 | 52.9 | 60.5 | 52.7 | − | − | − | − | 35 | − | |||
[ ! ]塗装付きは、SGG□・SUT□・STPG□・SGHP□のNo.6A〜25A（L寸1500以下）のみお選び頂けます。[ ! ]No.50Aは、A・W・E形状を選択できません。
[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
■外径・肉厚 許容差（参考値）
＊1冷間、熱間仕上げは、市場の仕入れ状況により、予告なく変更になる場合があり、それに伴い許容差も変わる可能性があります。
型式 | JIS番号 | 公差位置 | 6A | 8A | 10A | 15A | 20A | 25A | 32A | 40A | 50A | 製管方法 | 仕上方法 |
| SGG□ SGP□□ | JIS G 3452 | 外径 | ±0.5 (SGP無) | ±0.5 | ±0.5 | ±0.5 | ±0.5 | ±0.5 | ±0.5 | ±0.5 | ±0.5 | 電気抵抗溶接 | 電気抵抗溶接まま |
肉厚 | +規定無/ -12.5% (SGP無) | +規定無/ -12.5% | +規定無/ -12.5% | +規定無/ -12.5% | +規定無/ -12.5% | +規定無/ -12.5% | +規定無/ -12.5% | +規定無/ -12.5% | +規定無/ -12.5% | ||||
| SUT□□ SUTS□ | JIS G 3459 | 外径 | ±0.3 | ±0.3 | ±0.3 | ±0.3 | ±0.3 | ±0.5 | ±0.5 | ±0.5 | ±1% | 継目無し | ＊1 冷間仕上（6A～20A） 熱間仕上（25A～50A） |
肉厚 | ±10% | ±10% | ±10% | ±10% | ±10% | ±0.5 | ±0.5 | ±0.5 | ±0.5 | ||||
| STPG□ | JIS G 3454 | 外径 | ±0.3 | ±0.3 | ±0.3 | ±0.3 | ±0.5 | ±0.5 | ±0.5 | ±0.5 | ー | 継目無し | ＊1 冷間仕上（6A～15A） 熱間仕上（20A～40A） |
肉厚 | ±0.3 | ±0.3 | ±0.3 | ±0.3 | +0.6/ -0.5 | +0.6/ -0.5 | +0.6/ -0.5 | +0.6/ -0.5 | ー | ||||
| SGHP□ | 外径 | ±0.3 | ±0.3 | ±0.3 | ±0.3 | ±0.5 | ±0.5 | ±0.5 | ±0.5 | ー | |||
肉厚 | ±0.3 | ±10% | ±10% | ±10% | +0.6/ -0.5 | +15%/ -12.5% | +15%/ -12.5% | +15%/ -12.5% | ー |
単位：mm
(1) ねじの 呼び | ね じ 山 | 基 準 径 | 基準径の位置 | 平行 めねじ の D，D2 及び D1の 許容差 | 有効ねじ部の長さ （最小） | 配管用 炭素鋼 鋼管の 寸法 （参考） | |||||||||||
ねじ 山数 25.4 mm につき n | ピッチ P （参考） | 山の 高さ h | 丸み r 又は r′ | お ね じ | お ね じ | めねじ | おねじ | めねじ | |||||||||
基準径 の位置 から 大径側 に向 か って f | 不完全ねじ部 がある場合 | 不完全 ねじ部 がない 場合 | |||||||||||||||
管端から | 管端部 | ||||||||||||||||
外 径 d | 有効径 d2 | 谷の径 d1 | テーパ めねじ | 平行 めねじ | テーパ めねじ ,平行 めねじ | ||||||||||||
基準の 長 さ a | 軸線方向 の許容差 b | 軸線 方向の 許容差 c | |||||||||||||||
め ね じ | 基準径 の位置 から 小径側 に向 って ℓ | 管又は 管継 手端 から ℓ′ （参 考） | t（2） | 外径 | 厚さ | ||||||||||||
谷の径 D | 有効径 D2 | 内径 D1 | |||||||||||||||
| R1/16 | 28 | 0.9071 | 0.581 | 0.12 | 7.723 | 7.142 | 6.561 | 3.97 | ±0.91 | ±1.13 | ±0.071 | 2.5 | 6.2 | 7.4 | 4.4 | － | － |
| R1/8 | 28 | 0.9071 | 0.581 | 0.12 | 9.728 | 9.147 | 8.566 | 3.97 | ±0.91 | ±1.13 | ±0.071 | 2.5 | 6.2 | 7.4 | 4.4 | 10.5 | 2.0 |
| R1/4 | 19 | 1.3368 | 0.856 | 0.18 | 13.157 | 12.301 | 11.445 | 6.01 | ±1.34 | ±1.67 | ±0.104 | 3.7 | 9.4 | 11.0 | 6.7 | 13.8 | 2.3 |
| R3/8 | 19 | 1.3368 | 0.856 | 0.18 | 16.662 | 15.806 | 14.950 | 6.35 | ±1.34 | ±1.67 | ±0.104 | 3.7 | 9.7 | 11.4 | 7.0 | 17.3 | 2.3 |
| R1/2 | 14 | 1.8143 | 1.162 | 0.25 | 20.955 | 19.793 | 18.631 | 8.16 | ±1.81 | ±2.27 | ±0.142 | 5.0 | 12.7 | 15.0 | 9.1 | 21.7 | 2.8 |
| R3/4 | 14 | 1.8143 | 1.162 | 0.25 | 26.441 | 25.279 | 24.117 | 9.53 | ±1.81 | ±2.27 | ±0.142 | 5.0 | 14.1 | 16.3 | 10.2 | 27.2 | 2.8 |
| R1 | 11 | 2.3091 | 1.479 | 0.32 | 33.249 | 31.770 | 30.291 | 10.39 | ±2.31 | ±2.89 | ±0.181 | 6.4 | 16.2 | 19.1 | 11.6 | 34 | 3.2 |
| R11/4 | 11 | 2.3091 | 1.479 | 0.32 | 41.910 | 40.431 | 38.952 | 12.70 | ±2.31 | ±2.89 | ±0.181 | 6.4 | 18.5 | 21.4 | 13.4 | 42.7 | 3.5 |
| R11/2 | 11 | 2.3091 | 1.479 | 0.32 | 47.803 | 46.324 | 44.845 | 12.70 | ±2.31 | ±2.89 | ±0.181 | 6.4 | 18.5 | 21.4 | 13.4 | 48.6 | 3.5 |
| R2 | 11 | 2.3091 | 1.479 | 0.32 | 59.614 | 58.135 | 56.656 | 15.88 | ±2.31 | ±2.89 | ±0.181 | 7.5 | 22.8 | 25.7 | 16.9 | 60.5 | 3.8 |
| R21/2 | 11 | 2.3091 | 1.479 | 0.32 | 75.184 | 73.705 | 72.226 | 17.46 | ±3.46 | ±3.46 | ±0.216 | 9.2 | 26.7 | 30.1 | 18.6 | 76.3 | 4.2 |
| R3 | 11 | 2.3091 | 1.479 | 0.32 | 87.884 | 86.405 | 84.926 | 20.64 | ±3.46 | ±3.46 | ±0.216 | 9.2 | 29.8 | 33.3 | 21.1 | 89.1 | 4.2 |
| R4 | 11 | 2.3091 | 1.479 | 0.32 | 113.030 | 111.551 | 110.072 | 25.40 | ±3.46 | ±3.46 | ±0.216 | 10.4 | 35.8 | 39.3 | 25.9 | 114.3 | 4.5 |
| R5 | 11 | 2.3091 | 1.479 | 0.32 | 138.430 | 136.951 | 135.472 | 28.58 | ±3.46 | ±3.46 | ±0.216 | 11.5 | 40.1 | 43.5 | 29.3 | 139.8 | 4.5 |
| R6 | 11 | 2.3091 | 1.479 | 0.32 | 163.830 | 162.351 | 160.872 | 28.58 | ±3.46 | ±3.46 | ±0.216 | 11.5 | 40.1 | 43.5 | 29.3 | 165.2 | 5.0 |
(2)：テーパのねじは基準径の位置から小径側に向かっての長さ、平行めねじは管又は管継手端からの長さ。
備考 1. ねじ山は中心軸線に直角とし、ピッチは中心軸線に沿って測る。
2. 有効ねじ部の長さとは、完全なねじ山の切られたねじ部の長さで、最後の数山だけは、その頂に管又は管継手の面が残っていてもよい。
また、管又は管継手の末端に面取りがしてあっても、この部分を有効ねじ部の長さに含める。
3. a、f 又は t がこの表の数値によりがたい場合は、別に定める部品の規格による。
（＊）管用テーパねじの種類は、管用テーパおねじ、管用テーパめねじ及び管用平行めねじとする。
この管用平行めねじは、管用テーパおねじに対して使用するもので、JIS B 0202 に規定する管用平行めねじとは寸法許容差が異なる。
追加工
| Alterations | シールテープなし |
 | |
| Code | NS |
| Spec. | 標準で付けているおねじ部のシール テープを付けずに出荷します。 [ ! ]P,A,D,F形状のみ適用 |
| ￥/1Code | 無料 |
関連リンク
規格外品サービスへのご案内
ミスミ FA 標準品から規格外部品のお見積もり・ご注文ができるサービスです。
標準型式を指定後、サイズ変更や追加工処理などの条件をご指示ください。
規格外品サービスによくある質問
ミスミ FA 標準品から規格外部品のお見積もり・ご注文ができるサービスです。
標準型式を指定後、サイズ変更や追加工処理などの条件をご指示ください。
規格外品サービスによくある質問
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 5日目 |
- ( - ) | 9日目 |
- ( - ) | 5日目 |
- ( - ) | 9日目 |
- ( - ) | 5日目 |
- ( - ) | 9日目 |
- ( - ) | 5日目 |
- ( - ) | 9日目 |
- ( - ) | 5日目 |
- ( - ) | 9日目 |
- ( - ) | 5日目 |
- ( - ) | 9日目 |
- ( - ) | 3日目 |
- ( - ) | 5日目 |
- ( - ) | 9日目 |
- ( - ) | 5日目 |
- ( - ) | 9日目 |
- ( - ) | 5日目 |
- ( - ) | 9日目 |
- ( - ) | 5日目 |
- ( - ) | 9日目 |
- ( - ) | 5日目 |
- ( - ) | 9日目 |
- ( - ) | 5日目 |
- ( - ) | 9日目 |
- ( - ) | 3日目 |
- ( - ) | 5日目 |
- ( - ) | 9日目 |
- ( - ) | 5日目 |
- ( - ) | 9日目 |
- ( - ) | 5日目 |
- ( - ) | 9日目 |
- ( - ) | 5日目 |
- ( - ) | 9日目 |
- ( - ) | 5日目 |
- ( - ) | 9日目 |
- ( - ) | 5日目 |
- ( - ) | 9日目 |
- ( - ) | 3日目 |
- ( - ) | 5日目 |
- ( - ) | 9日目 |
- ( - ) | 5日目 |
- ( - ) | 9日目 |
- ( - ) | 5日目 |
- ( - ) | 9日目 |
- ( - ) | 5日目 |
- ( - ) | 9日目 |
- ( - ) | 5日目 |
- ( - ) | 9日目 |
- ( - ) | 5日目 |
- ( - ) | 9日目 |
- ( - ) | 3日目 |
- ( - ) | 5日目 |
- ( - ) | 9日目 |
- ( - ) | 5日目 |
- ( - ) | 9日目 |
- ( - ) | 5日目 |
- ( - ) | 9日目 |
- ( - ) | 5日目 |
詳細情報
基本情報
【特長】・L寸指定タイプは、L寸長さを指定できます。・L寸固定タイプ、C形状・塗装無しのみです。
ご注意
- ねじ加工時の締め付けにより鋼管表面にキズが付く事がございますが、品質に影響はございません。
- SGG□の内径部に錆が付着している可能性があります。
- 洗浄品はこちらからご選定いただけます。
- ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
■基準単価（塗装無し）
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ￥基準単価 P・A・W・F形状 | ￥基準単価 C形状 | ￥基準単価 D・E・G形状 | ||||||||||||||||
| Type | No. | 最短L 〜250 | L251 〜500 | L501 〜750 | L751 〜1000 | L1001 〜1500 | L1501 〜2000 | 最短L 〜250 | L251 〜500 | L501 〜750 | L751 〜1000 | L1001 〜1500 | L1501 〜2000 | 最短L 〜250 | L251 〜500 | L501 〜750 | L751 〜1000 | L1001 〜1500 | L1501 〜2000 |
| SGG□ | 6A | 630 | 780 | 970 | 1,090 | 1,380 | 1,530 | 440 | 530 | 700 | 780 | 1,030 | 1,100 | 490 | 640 | 840 | 970 | 1,280 | 1,290 |
| 8A | 640 | 780 | 990 | 1,120 | 1,420 | 1,600 | 450 | 550 | 740 | 800 | 1,080 | 1,170 | 500 | 660 | 870 | 1,010 | 1,320 | 1,370 | |
| 10A | 740 | 950 | 1,210 | 1,370 | 1,750 | 2,100 | 470 | 580 | 800 | 870 | 1,200 | 1,310 | 590 | 800 | 1,070 | 1,210 | 1,680 | 1,890 | |
| 15A | 750 | 960 | 1,230 | 1,400 | 1,790 | 2,210 | 500 | 610 | 820 | 910 | 1,220 | 1,520 | 610 | 820 | 1,090 | 1,270 | 1,710 | 2,000 | |
| 20A | 770 | 980 | 1,260 | 1,430 | 1,840 | 2,420 | 550 | 680 | 950 | 1,040 | 1,420 | 1,860 | 630 | 830 | 1,130 | 1,300 | 1,750 | 2,120 | |
| 25A | 1,010 | 1,300 | 1,700 | 1,940 | 2,520 | 3,350 | 700 | 890 | 1,270 | 1,400 | 1,940 | 2,560 | 830 | 1,140 | 1,560 | 1,810 | 2,430 | 2,930 | |
| 32A | 1,710 | 2,120 | 2,690 | 3,060 | 3,870 | 5,380 | 860 | 1,200 | 1,700 | 1,950 | 2,710 | 4,170 | 1,170 | 1,530 | 2,060 | 2,360 | 3,140 | 4,680 | |
| 40A | 2,400 | 2,940 | 3,650 | 4,150 | 5,030 | 6,980 | 1,140 | 1,540 | 2,180 | 2,520 | 3,480 | 5,200 | 1,630 | 2,090 | 2,740 | 3,160 | 4,110 | 5,940 | |
| 50A | 3,440 | 4,200 | 5,040 | 5,720 | 7,120 | - | 1,520 | 2,160 | 2,950 | 3,420 | 4,700 | - | 2,310 | 2,950 | 3,850 | 4,430 | 5,580 | - | |
| SGP□ | 6A | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
| 8A | 710 | 950 | 1,240 | 1,670 | 2,350 | 2,720 | 580 | 660 | 960 | 1,090 | 1,520 | 2,330 | 620 | 860 | 1,210 | 1,410 | 1,910 | 2,500 | |
| 10A | 720 | 970 | 1,280 | 1,710 | 2,450 | 2,940 | 610 | 710 | 1,040 | 1,190 | 1,670 | 2,560 | 680 | 950 | 1,380 | 1,600 | 2,190 | 2,740 | |
| 15A | 720 | 970 | 1,300 | 1,730 | 2,460 | 2,970 | 640 | 750 | 1,110 | 1,280 | 1,790 | 2,560 | 690 | 960 | 1,400 | 1,640 | 2,230 | 2,750 | |
| 20A | 790 | 1,200 | 1,580 | 2,120 | 3,010 | 3,700 | 710 | 820 | 1,280 | 1,550 | 2,020 | 3,190 | 820 | 1,110 | 1,480 | 1,890 | 2,800 | 3,420 | |
| 25A | 1,250 | 1,680 | 2,220 | 2,970 | 3,780 | 5,180 | 820 | 1,040 | 1,530 | 1,770 | 2,510 | 4,480 | 1,000 | 1,420 | 2,010 | 2,330 | 3,200 | 4,810 | |
| 32A | 2,420 | 3,310 | 4,200 | 4,830 | 5,460 | 7,670 | 1,080 | 1,550 | 2,280 | 2,660 | 3,740 | 6,430 | 1,420 | 1,960 | 2,700 | 3,080 | 4,190 | 6,880 | |
| 40A | 2,850 | 3,580 | 4,560 | 5,120 | 6,370 | 9,380 | 1,420 | 1,980 | 2,890 | 3,350 | 4,700 | 7,800 | 1,970 | 2,600 | 3,520 | 4,020 | 5,380 | 8,440 | |
| 50A | 4,160 | 5,100 | 6,270 | 7,090 | 9,040 | - | 1,980 | 2,780 | 3,930 | 4,560 | 6,180 | - | 2,810 | 3,680 | 4,940 | 5,500 | 7,320 | - | |
| SUT□ | 6A | 880 | 1,390 | 1,970 | 2,910 | 3,720 | 6,350 | 710 | 1,180 | 1,740 | 2,160 | 3,200 | 5,960 | 790 | 1,280 | 1,870 | 2,320 | 3,370 | 6,140 |
| 8A | 1,140 | 1,860 | 2,580 | 3,620 | 5,040 | 7,540 | 900 | 1,580 | 2,400 | 2,990 | 4,500 | 7,150 | 1,000 | 1,690 | 2,540 | 3,160 | 4,710 | 7,330 | |
| 10A | 1,230 | 2,020 | 2,840 | 3,770 | 5,530 | 9,230 | 990 | 1,730 | 2,660 | 3,320 | 5,000 | 8,840 | 1,070 | 1,840 | 2,810 | 3,480 | 5,040 | 9,020 | |
| 15A | 1,420 | 2,430 | 3,100 | 4,700 | 6,960 | 9,140 | 1,190 | 2,130 | 3,320 | 4,150 | 6,100 | 8,680 | 1,280 | 2,250 | 3,470 | 4,350 | 6,340 | 8,890 | |
| 20A | 1,690 | 2,860 | 3,640 | 5,340 | 8,130 | 10,510 | 1,370 | 2,470 | 3,840 | 4,810 | 7,090 | 9,940 | 1,490 | 2,630 | 4,030 | 5,050 | 7,370 | 10,220 | |
| 25A | 2,490 | 3,820 | 4,990 | 8,000 | 11,580 | 15,070 | 1,980 | 3,650 | 5,840 | 6,970 | 10,070 | 14,260 | 2,180 | 3,870 | 6,140 | 7,330 | 10,490 | 14,650 | |
| 32A | 3,320 | 5,120 | 7,950 | 9,260 | 12,820 | 18,190 | 2,400 | 4,290 | 6,490 | 8,120 | 11,680 | 17,010 | 2,730 | 4,660 | 7,290 | 8,540 | 12,080 | 17,480 | |
| 40A | 4,240 | 6,430 | 9,820 | 10,820 | 15,670 | 22,010 | 2,950 | 5,050 | 7,830 | 9,800 | 14,000 | 20,300 | 3,430 | 5,880 | 8,890 | 9,880 | 14,650 | 21,030 | |
| 50A | 5,740 | 8,800 | 12,620 | 14,670 | 21,140 | - | 3,930 | 6,700 | 9,830 | 12,310 | 18,570 | - | 4,740 | 7,560 | 11,350 | 13,280 | 19,620 | - | |
| SUTS□ | 6A | 1,810 | 2,900 | 4,520 | 5,090 | 7,480 | - | 1,250 | 2,290 | 3,320 | 4,520 | 6,690 | - | 1,470 | 2,540 | 4,130 | 4,840 | 7,020 | - |
| 8A | 2,240 | 3,730 | 5,740 | 6,700 | 9,930 | - | 1,670 | 3,110 | 4,520 | 5,990 | 9,160 | - | 1,890 | 3,360 | 5,370 | 6,290 | 9,490 | - | |
| 10A | 2,600 | 4,430 | 6,910 | 8,090 | 11,410 | - | 1,980 | 3,690 | 5,340 | 7,300 | 10,680 | - | 2,280 | 4,000 | 6,530 | 7,680 | 11,000 | - | |
| 15A | 2,650 | 4,440 | 7,020 | 8,210 | 12,080 | - | 2,010 | 3,700 | 5,360 | 7,310 | 11,140 | - | 2,290 | 4,010 | 6,560 | 7,700 | 11,580 | - | |
| 20A | 2,910 | 4,900 | 7,600 | 8,880 | 12,530 | - | 2,250 | 4,170 | 5,890 | 8,040 | 11,640 | - | 2,530 | 4,480 | 7,160 | 8,410 | 12,030 | - | |
| 25A | 3,750 | 6,170 | 9,950 | 11,030 | 16,460 | - | 2,910 | 5,290 | 7,730 | 10,030 | 15,360 | - | 3,280 | 5,690 | 9,420 | 10,480 | 15,860 | - | |
| STPG□ | 6A | 780 | 1,060 | 1,430 | 1,650 | 2,170 | - | 590 | 760 | 1,120 | 1,290 | 1,870 | - | 670 | 960 | 1,380 | 1,600 | 2,210 | - |
| 8A | 840 | 1,140 | 1,550 | 1,820 | 2,470 | - | 600 | 770 | 1,130 | 1,300 | 1,880 | - | 710 | 1,040 | 1,520 | 1,760 | 2,500 | - | |
| 10A | 850 | 1,160 | 1,560 | 1,830 | 2,480 | - | 640 | 810 | 1,220 | 1,470 | 2,040 | - | 770 | 1,110 | 1,580 | 1,940 | 2,800 | - | |
| 15A | 920 | 1,340 | 1,940 | 2,310 | 3,240 | - | 710 | 900 | 1,300 | 1,660 | 2,260 | - | 830 | 1,250 | 1,830 | 2,340 | 3,070 | - | |
| 20A | 1,000 | 1,470 | 1,950 | 2,450 | 3,450 | - | 800 | 1,020 | 1,520 | 1,790 | 2,530 | - | 1,010 | 1,370 | 2,050 | 2,530 | 3,380 | - | |
| 25A | 1,250 | 1,720 | 2,430 | 2,840 | 3,870 | - | 850 | 1,100 | 1,670 | 1,930 | 2,790 | - | 1,090 | 1,600 | 2,350 | 2,760 | 3,870 | - | |
| 32A | 1,890 | 2,460 | 3,240 | 3,710 | 4,880 | - | 1,030 | 1,500 | 2,230 | 2,580 | 3,650 | - | 1,330 | 1,850 | 2,590 | 3,000 | 4,110 | - | |
| 40A | 2,660 | 3,370 | 4,370 | 4,980 | 6,240 | - | 1,340 | 1,930 | 2,840 | 3,310 | 4,670 | - | 1,840 | 2,500 | 3,410 | 3,950 | 5,160 | - | |
| SGHP□ | 6A | 770 | 1,070 | 1,480 | 1,710 | 2,300 | - | 480 | 740 | 1,110 | 1,290 | 1,860 | - | 570 | 840 | 1,240 | 1,440 | 2,030 | - |
| 8A | 820 | 1,160 | 1,650 | 1,910 | 2,670 | - | 540 | 850 | 1,330 | 1,540 | 2,260 | - | 610 | 930 | 1,410 | 1,640 | 2,350 | - | |
| 10A | 830 | 1,200 | 1,740 | 1,970 | 2,770 | - | 550 | 860 | 1,340 | 1,550 | 2,280 | - | 630 | 970 | 1,480 | 1,700 | 2,470 | - | |
| 15A | 960 | 1,450 | 2,190 | 2,560 | 3,660 | - | 670 | 1,120 | 1,790 | 2,080 | 3,100 | - | 760 | 1,230 | 1,930 | 2,270 | 3,320 | - | |
| 20A | 1,210 | 1,790 | 2,630 | 2,940 | 4,200 | - | 650 | 1,050 | 1,640 | 1,900 | 2,790 | - | 770 | 1,190 | 1,830 | 2,130 | 3,090 | - | |
| 25A | 1,320 | 1,930 | 2,860 | 3,340 | 4,700 | - | 840 | 1,380 | 2,170 | 2,530 | 3,740 | - | 1,030 | 1,600 | 2,460 | 2,880 | 4,160 | - | |
| 32A | 2,020 | 2,770 | 3,860 | 4,440 | 6,070 | - | 1,190 | 1,870 | 2,900 | 3,380 | 4,920 | - | 1,480 | 2,210 | 3,240 | 3,780 | 5,360 | - | |
| 40A | 2,770 | 3,730 | 5,080 | 5,840 | 7,840 | - | 1,540 | 2,370 | 3,650 | 4,250 | 6,180 | - | 2,020 | 2,910 | 4,190 | 4,870 | 6,790 | - | |
■塗装料金
◦SGG□・STPG□・SGHP□
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]塗装付きの料金は塗装無しに塗装料金を加えた金額になります。 [ ! ]塗装付きはL寸1501～2000は、販売しておりません。
[ ! ]塗装料金も数量スライドに適用します。
◦SUT□（SUS304）
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
（例）
のとき（塗装無し基準単価）＋（塗装料金）＝（塗装付き基準単価）
880 ＋ 490 ＝ 1,370
◦SGG□・STPG□・SGHP□
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| No. | ￥基準単価 | ||||
| 最短L 〜250 | L251 〜500 | L501 〜750 | L751 〜1000 | L1001 〜1500 | |
| 6A | 380 | 760 | 1,060 | 1,470 | 2,120 |
| 8A | 400 | 800 | 1,110 | 1,540 | 2,230 |
| 10A | 420 | 850 | 1,190 | 1,650 | 2,370 |
| 15A | 460 | 930 | 1,310 | 1,820 | 2,610 |
| 20A | 510 | 1,030 | 1,450 | 2,010 | 2,890 |
| 25A | 590 | 1,190 | 1,660 | 2,310 | 3,320 |
[ ! ]塗装料金も数量スライドに適用します。
◦SUT□（SUS304）
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| No. | ￥基準単価 | ||||
| 最短L 〜250 | L251 〜500 | L501 〜750 | L751 〜1000 | L1001 〜1500 | |
| 6A | 490 | 990 | 1,390 | 1,930 | 2,770 |
| 8A | 510 | 1,040 | 1,450 | 2,020 | 2,900 |
| 10A | 550 | 1,100 | 1,540 | 2,140 | 3,090 |
| 15A | 610 | 1,210 | 1,690 | 2,350 | 3,390 |
| 20A | 670 | 1,330 | 1,870 | 2,590 | 3,740 |
| 25A | 770 | 1,540 | 2,160 | 3,000 | 4,320 |
| 型式 | − | 塗装色 | − | L |
| SUTP6A | − | R | − | 200 |
のとき（塗装無し基準単価）＋（塗装料金）＝（塗装付き基準単価）
880 ＋ 490 ＝ 1,370
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]表示数量超えはWOSにてご確認ください。
| 数量区分 | 標準対応 | 個別対応 | ||
| 小口 | 大口 | |||
| 数 量 | 1〜9 | 10〜29 | 30〜50 | 51～ |
| 値引率 | 基準単価 | 5％ | 10％ | お見積り |
概要・仕様
仕様・概要
■塗装色の種類（日本塗装工業会・1997U版No.）：内部流体の識別用●ねじ部に色はつきません。 ●管内径は色が付いていないことがあります。
| 白 | 茶 | 青 | ||
 |  |  | ||
| UN－95 | U17－50L | U72－50P | ||
| 近似マンセル | 近似マンセル | 近似マンセル | ||
| No. N9.5 | No. 7.5YR5/6 | No. 2.5PB5/8 | ||
| 薄い黄 | 暗い赤 | 黒 | ||
 |  |  | ||
| U22－80L | U07－30L | UN－10 | ||
| 近似マンセル | 近似マンセル | 近似マンセル | ||
| No. 2.5Y8/6 | No. 7.5R3/6 | No. N1 |
| 物質の種類 | 識別色 | マンセル値（参考値） |
| 空気 | 白 | N9.5 |
| 油 | 茶 | 7.5YR5/6 |
| 水 | 青 | 2.5PB5/8 |
| ガス | 薄い黄 | 2.5Y8/6 |
| 蒸気 | 暗い赤 | 7.5R3/6 |
＊SGP□のねじ部には表面処理はしておりません。
＊おねじ部にはシールテープを巻いて出荷します。
＊めねじ部について過度な締付を行うと、ねじ部が変形
する可能性があります。シールテープ等で十分に気密
性をもたせ、増締め操作は手締め完了後、一周程度を
目安としてください。
[ ! ]ねじ加工時に締付によるキズが付くことがあります。
鋼管 Ｌ寸固定タイプ/L寸指定タイプのレビュー
油圧配管用
5
5.02016/12/08
SGHPPを油圧配管接続時の長ニップルとして使っています。圧力配管で寸法指定できるのが貴重で有難いです。
3人が参考にしています。
蒸気配管の交換用として
5
5.02016/10/19
長さやネジ切が指定出来て、かつ素早い納期で非常に助かりました。商品の品質も全く問題ありませんでした。
3人が参考にしています。
配管
5
5.02019/10/01
新しく導入した機械のクーラント位置の調整に使いました。
安価な上に品質も良く、ネジの種類も指定できるので非常に助かりま...もっと読む
2人が参考にしています。
エア配管
4
4.02017/04/10
SGGP10Aを購入。塗装なしタイプですが、表面がキレイで高級感があり良いです。オネジがきってあるのも助かります。あとは...もっと読む
2人が参考にしています。
パイプクランプ用に
4
4.02016/10/13
木工作業のパイプクランプ用に注文致しました。
ネジは片側のみ必要なので、２分割して使っております。
15A L1500を...もっと読む
2人が参考にしています。
この商品を見た人は、こんな商品も見ています
最近見た商品
通常価格、通常出荷日が表示と異なる場合がございます
この商品に関連するミスミ ユニット事例その他の事例を探す
鋼管カテゴリの売れ筋ランキング
通常価格、通常出荷日が表示と異なる場合がございます
ミスミ
鋼管 Ｌ寸固定タイプ/L寸指定タイプ
4.4通常価格(税別)：720円～
通常出荷日:当日出荷可能在庫品1日目～
ミスミ
鋼管 Ｌ寸指定・スパナ溝付タイプ
4.3通常出荷日:当日出荷可能3日目～
ミスミ
油圧配管用鋼管
4.4通常出荷日:3日目
ミスミ
【クリーン洗浄品】鋼管 Ｌ寸固定タイプ/L寸指定タイプ
0通常出荷日:3日目～
ミスミ
ステンレス管
4.5通常価格(税別)：11,550円～
通常出荷日:2日目～
ミスミ
銅管
4通常出荷日:当日出荷可能3日目
ミスミ
塩ビ管
4.9通常出荷日:2日目
ミスミ
なまし銅管
4.3通常出荷日:3日目
クボタケミックス
VUパイプ 500mm
0通常価格(税別)：360円～
通常出荷日:1日目
