ふっ素樹脂継手 チューブインサート
- 通常単価(税別)
- 810円～980円
- 税込単価
- 891円～1,078円
締付けに特殊工具不要。高耐薬品性のオールふっ素樹脂継手です。
詳細情報を確認する- 環境対応
- RoHS対応（10物質）
- 特性・用途
- 耐食性・耐薬品 / 非磁性 / 耐熱性
- チューブサイズ規格
- メートル系
- 種類
- 関連部品
- 本体材質
- ふっ素樹脂
- 関連部品種類
- チューブインサート
- 最高使用温度 (℃)
- 100
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が4型番あります。

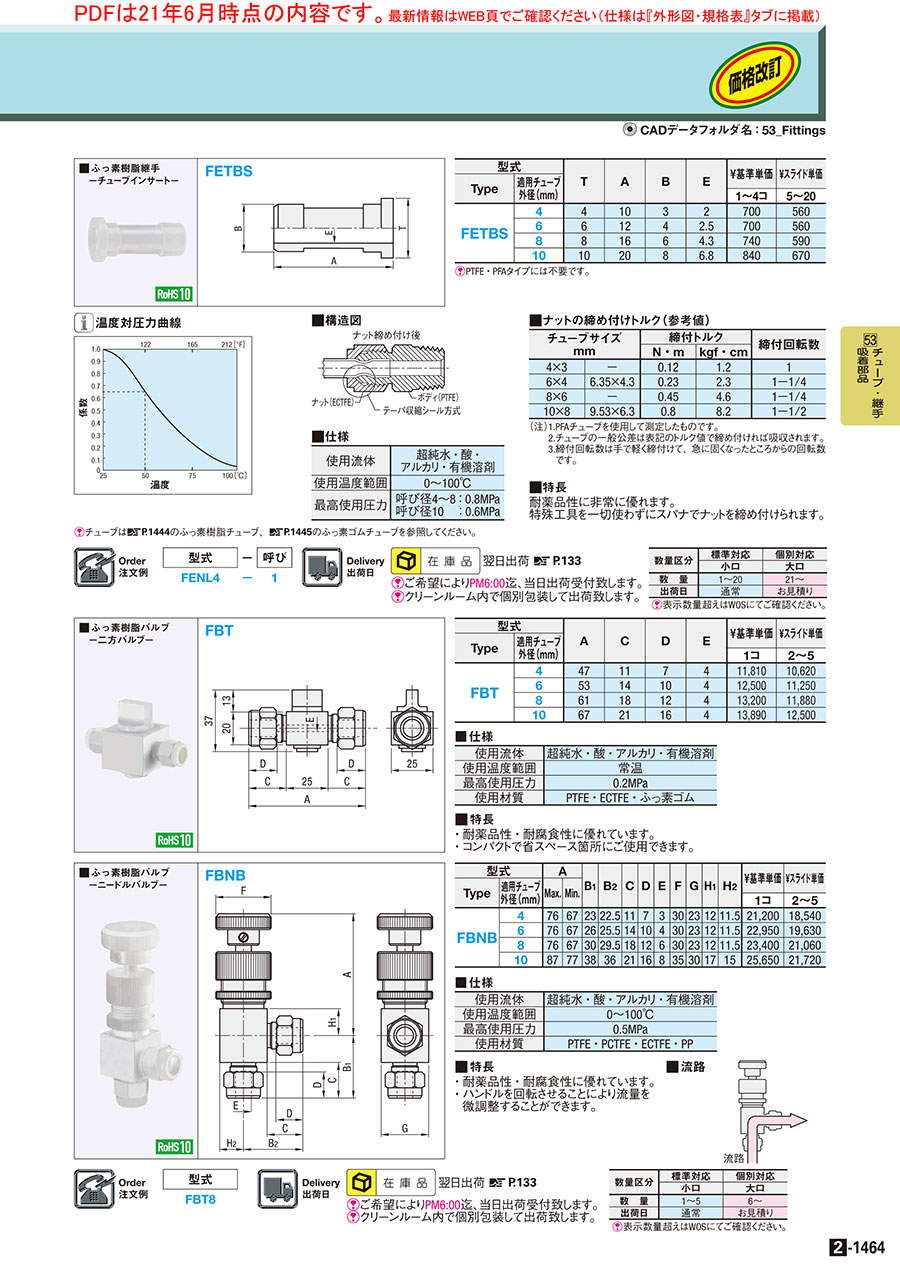

外形図・規格表
外形図
FETBS
規格表
| 型式 | − | 呼び |
| FENL4 | − | 1 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・シリコンチューブなど軟質のチューブをふっ素樹脂継手に接続する際、ナットでかしめてもチューブが潰れないよう軟質チューブ内径に差し込んで使用するチューブインサートです。
[ ! ]PTFEやPFA（ふっ素樹脂）などの硬いチューブには不要です。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | T | A | B | E | ￥基準単価 | ¥スライド単価 | |
| Type | 適用チュ−ブ 外径(mm) | ||||||
| 1〜4コ | 5〜20 | ||||||
| FETBS | 4 | 4 | 10 | 3 | 2 | 700 | 560 |
| 6 | 6 | 12 | 4 | 2.5 | 700 | 560 | |
| 8 | 8 | 16 | 6 | 4.3 | 740 | 590 | |
| 10 | 10 | 20 | 8 | 6.8 | 840 | 670 | |
[ ! ]PTFEやPFA（ふっ素樹脂）などの硬いチューブには不要です。
関連部品
ふっ素樹脂継手 | ||||||
| カテゴリページ | ||||||
| 代表商品 | ||||||
| 画像 |  |  |  |  |  |  |
詳細情報
基本情報
締付けに特殊工具不要。高耐薬品性のオールふっ素樹脂継手です。
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
概要・仕様
仕様・概要
温度対圧力曲線
■構造図
ナット締め付け後
■仕様
ナット締め付け後
■仕様
| 使用流体 | 超純水・酸・ アルカリ・有機溶剤 |
| 使用温度範囲 | 0～100℃ |
| 最高使用圧力 | 呼び径4～8：0.8MPa 呼び径10 ：0.6MPa |
■ナットの締め付けトルク（参考値）
| チュ－ブサイズ mm | 締付トルク | 締付回転数 | ||
| N・m | kgf・cm | |||
| 4×3 | － | 0.12 | 1.2 | 1 |
| 6×4 | 6.35×4.3 | 0.23 | 2.3 | 1－1/4 |
| 8×6 | － | 0.45 | 4.6 | 1－1/4 |
| 10×8 | 9.53×6.3 | 0.8 | 8.2 | 1－1/2 |
（注）1.PFAチューブを使用して測定したものです。
2.チューブの一般公差は表記のトルク値で締め付ければ吸収されます。
3.締付回転数は手で軽く締付けて、急に固くなったところからの回転数です。
■特長
耐薬品性に非常に優れます。
特殊工具を一切使わずにスパナでナットを締め付けられます。
耐薬品性に非常に優れます。
特殊工具を一切使わずにスパナでナットを締め付けられます。
