ミニチュアワンタッチ継手 ユニオン
未確定：候補が2型番あります。

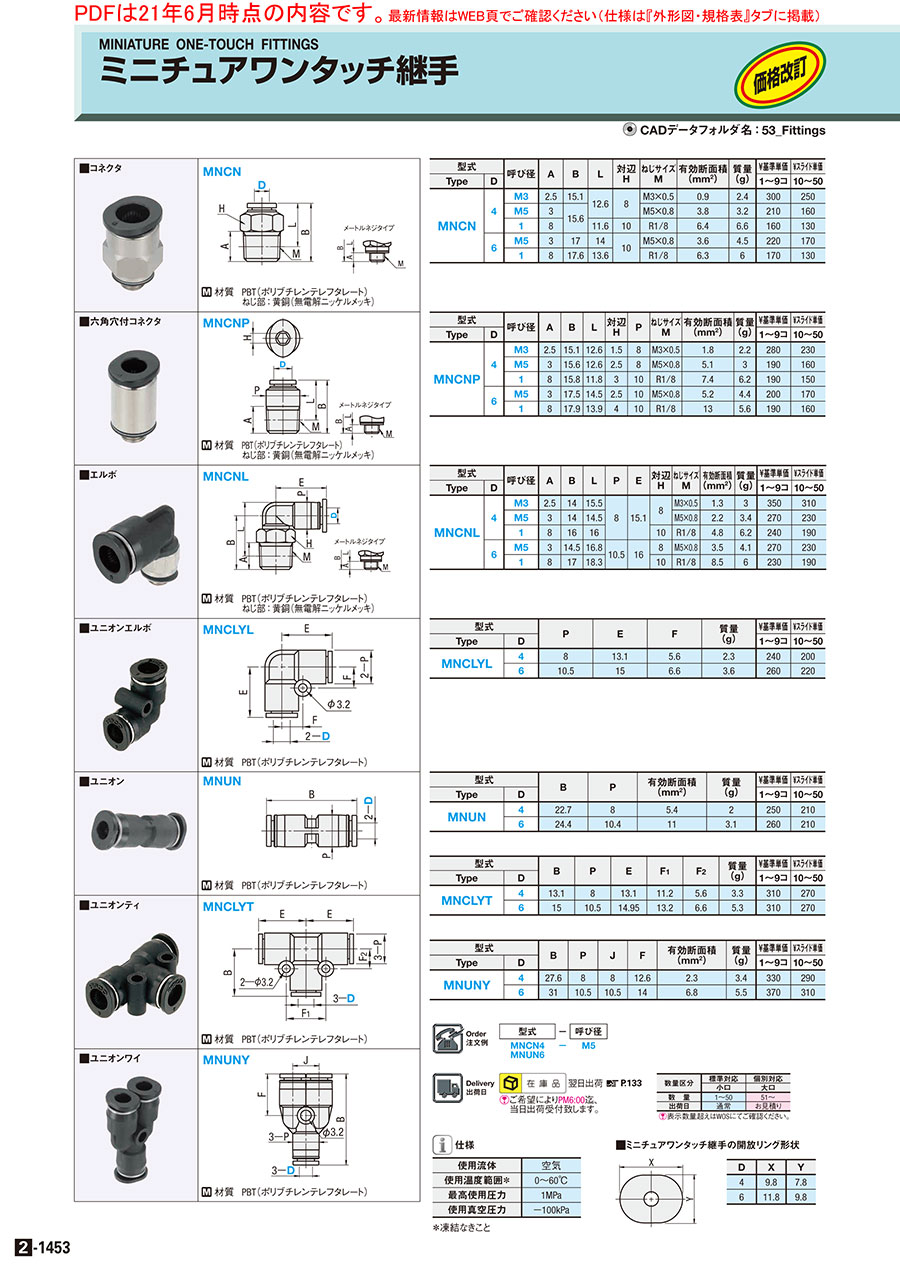

外形図・規格表
MNUN
[ M ]材質 PBT（ポリブチレンテレフタレート）
規格表
| 型式 |
| MNUN6 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | B | P | 有効断面積 (mm2) | 質量 (g) | ￥基準単価 | ¥スライド単価 | |
| Type | D | 1〜9コ | 10～50 | ||||
| MNUN | 4 | 22.7 | 8 | 5.4 | 2 | 250 | 210 |
| 6 | 24.4 | 10.4 | 11 | 3.1 | 260 | 210 | |
詳細情報
基本情報
【特長】・ミニチュアタイプのワンタッチ継手です。・ユニオンタイプです。
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
概要・仕様
仕様・概要
| 仕様 | ■ミニチュアワンタッチ継手の開放リング形状 | ||||||||||||||||||
|  |
| |||||||||||||||||
ミニチュアワンタッチ継手 ユニオンのレビュー
製造装置のエアー配管に使用
5
5.02020/04/28
製造装置のエアー配管の延長用継手に、このミニチュアワンタッチ継手（MNUN4、MNUN6）を使用しました。今回はメンテナ...もっと読む
0人が参考にしています。
