アルミダクトホース用配管部品　フランジ

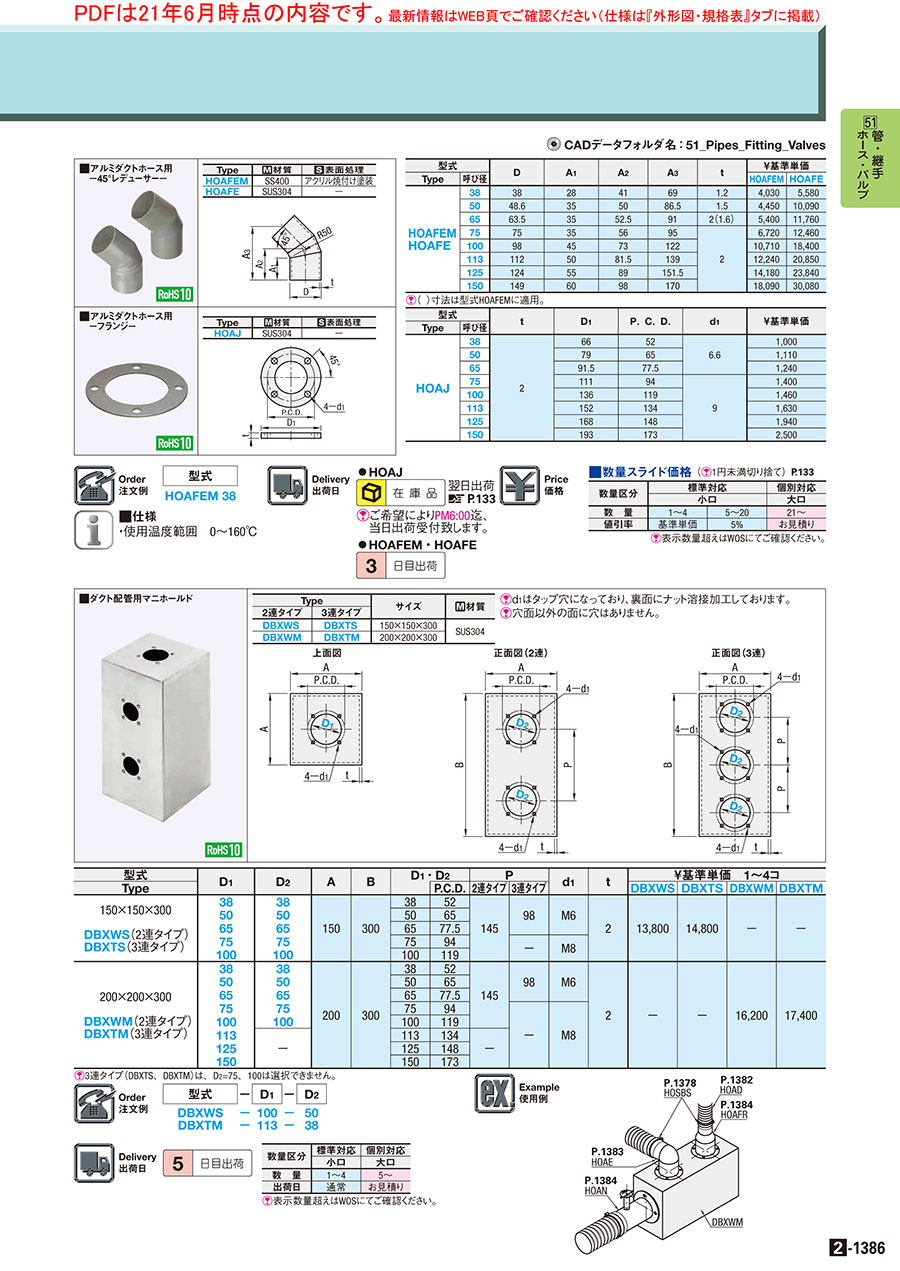

カタログ |P.2-1386

数量スライド割引
納期短縮
当日出荷可能

平均満足度4.0

この商品のレビューをみる（2件）

通常単価(税別): 1,230円～3,100円

税込単価: 1,353円～3,410円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ダクトホース・アルミダクトホース用配管部品　取付フランジ

4.1

通常価格(税別)： 1,130円 (税込価格：1,243円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ダクトホース・アルミダクトホース用配管部品ダンパ

通常価格(税別)： 7,710円 (税込価格：8,481円)

通常出荷日：在庫品1日目

【特長】・アルミダクト用の配管部品です。【材質】・SUS304です。

詳細情報を確認する

環境対応
RoHS対応（10物質）
特性・用途
該当なし
種類
フランジ
材質
SUS304

ご注意

本商品は溶接用です（パイプ等に通して利用する場合は必要に応じてフランジ内径を加工、調整してください）。
洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が8型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

Type	[ M ]材質	[ S ]表面処理
HOAJ	SUS304	−

規格表

型式

HOAFEM 38

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		t	D₁	P．C．D．	d₁	￥基準単価
Type	呼び径	t	D₁	P．C．D．	d₁	￥基準単価
HOAJ	38	2	66	52	6.6	1,050
	50		79	65		1,170
	65		91.5	77.5		1,300
	75		111	94	9	1,470
	100		136	119		1,530
	113		152	134		1,710
	125		168	148		2,040
	150		193	173		2,630

型番リスト

表示件数

型番

呼び径

(φ)

RoHS?

最小発注数量

38	10	1個
50	10	1個
65	10	1個
75	10	1個
100	10	1個
113	10	1個
125	10	1個
150	10	1個

通常単価(税別) (税込単価)	通常出荷日	クリーン洗浄・梱包済みでお届けしますクリーン洗浄品とは

1,230円 ( 1,353円 )	在庫品1日目当日出荷可能	SL-HOAJ38
1,380円 ( 1,518円 )	在庫品1日目当日出荷可能	SL-HOAJ50
1,530円 ( 1,683円 )	在庫品1日目当日出荷可能	SL-HOAJ65
1,730円 ( 1,903円 )	在庫品1日目当日出荷可能	SL-HOAJ75
1,800円 ( 1,980円 )	在庫品1日目当日出荷可能	SL-HOAJ100
2,010円 ( 2,211円 )	在庫品1日目当日出荷可能	SL-HOAJ113
2,400円 ( 2,640円 )	在庫品1日目当日出荷可能	SL-HOAJ125
3,100円 ( 3,410円 )	在庫品1日目当日出荷可能	SL-HOAJ150

基本情報

【特長】・アルミダクト用の配管部品です。【材質】・SUS304です。

ご注意

本商品は溶接用です（パイプ等に通して利用する場合は必要に応じてフランジ内径を加工、調整してください）。
洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応		個別対応
数量区分	小口		大口
数　量	1～4	5～20	21～
値引率	基準単価	5%	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

●HOAJ

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

●HOAFEM・HOAFE

日目出荷

出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

■仕様
・使用温度範囲　0～160℃

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。
