メカニカル部品技術窓口
絞り込み条件
未確定：候補が10型番あります。
適用管外径1 (M)(mm)
~mm- 3
- 4
- 5
- 6
- 8
- 10
- 12
- 14
- 15
- 16
タイプ
~mmCAD
- 2D
- 3D
出荷日
- すべて
- 当日出荷可能
銅管用継手 ユニオン
- 種類
- ストレート
- 接続種類
- 管⇔管 差し込み式
- 適用管サイズ 規格
- メートル 同径
- 材質
- 黄銅
- 最高使用圧力区分 (MPa)
- 2.0～7.0MPa
- 使用流体
- 水 / 空気 / 油
- 使用温度範囲 (℃)
- -20::150
- 最高使用圧力 (MPa)
- 7
- 継手種類
- リング式継手
- 適用管種類
- 銅管（一般）
- 適用管材質
- 銅
- 材質証明書
- 対象
- 材質証明書：材質
- 黄銅
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が10型番あります。

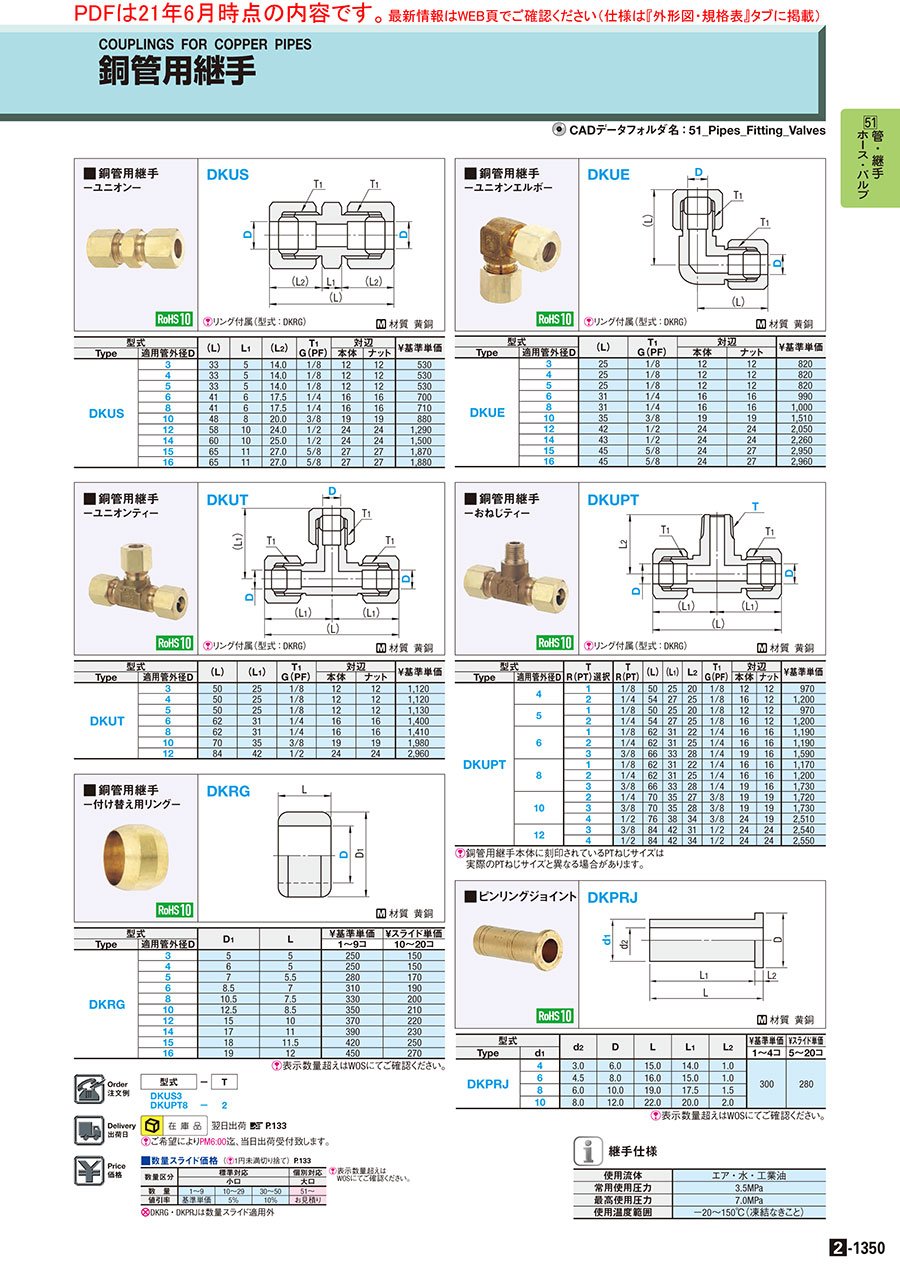

外形図・規格表
外形図
DKUS
[ M ]材質 黄銅
[ ! ]リング・リングナットが付属します。
単品販売は下記関連部品参照。
規格表
| 型式 |
| DKUS3 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | (L) | L1 | (L2) | T1 G(PF) | 対辺 | ￥基準単価 | ||
| Type | 適用管外径D | 本体 | ナット | |||||
| DKUS | 3 | 33 | 5 | 14.0 | 1/8 | 12 | 12 | 560 |
| 4 | 33 | 5 | 14.0 | 1/8 | 12 | 12 | 560 | |
| 5 | 33 | 5 | 14.0 | 1/8 | 12 | 12 | 560 | |
| 6 | 41 | 6 | 17.5 | 1/4 | 16 | 16 | 740 | |
| 8 | 41 | 6 | 17.5 | 1/4 | 16 | 16 | 750 | |
| 10 | 48 | 8 | 20.0 | 3/8 | 19 | 19 | 920 | |
| 12 | 58 | 10 | 24.0 | 1/2 | 24 | 24 | 1,350 | |
| 14 | 60 | 10 | 25.0 | 1/2 | 24 | 24 | 1,580 | |
| 15 | 65 | 11 | 27.0 | 5/8 | 27 | 27 | 1,960 | |
| 16 | 65 | 11 | 27.0 | 5/8 | 27 | 27 | 1,970 | |
使用例
本体 リング リング
ナット 銅管 本体 リング リング
ナット ピンリング
ジョイント パイプ
又はチューブ
ナット 銅管 本体 リング リング
ナット ピンリング
ジョイント パイプ
又はチューブ
- ピンリングジョイントは、肉厚の薄い金属パイプや硬質チューブを銅管用継手と使用する際にご利用頂けます。
- 接続管にリングナットおよびリングをはめ、接続管の先端を本体の当たり止めまで挿入し、ナットを手締してください。
なお、手締後の締付においてはスパナおよびトルクレンチ等を使用して、締付を行ってください。 - なまし銅管は軟らかいため、本リングタイプではなく、なまし銅管用継手をご使用ください。（下記関連部品参照）
関連部品
| 銅管用継手 | |||
| カテゴリページ | 銅管用継手 | ||
| 代表商品 | 銅管用継手 付替え用リング | 銅管用継手 リングナット | 銅管用継手 ピンリングジョイント |
| 画像 |  |  |  |
銅管用継手 | ||||
| カテゴリページ | ||||
| 代表商品 | ||||
| 画像 |  |  |  |  |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
650円 ( 715円 ) | 在庫品1日目当日出荷可能 |
650円 ( 715円 ) | 在庫品1日目当日出荷可能 |
650円 ( 715円 ) | 在庫品1日目当日出荷可能 |
860円 ( 946円 ) | 在庫品1日目当日出荷可能 |
880円 ( 968円 ) | 在庫品1日目当日出荷可能 |
1,080円 ( 1,188円 ) | 在庫品1日目当日出荷可能 |
1,570円 ( 1,727円 ) | 在庫品1日目当日出荷可能 |
1,840円 ( 2,024円 ) | 在庫品1日目当日出荷可能 |
2,290円 ( 2,519円 ) | 在庫品1日目当日出荷可能 |
2,300円 ( 2,530円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】・銅管用継手 ユニオンです。・在庫品のため即日出荷可能です。
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]表示数量超えはWOSにてご確認ください。
[ NG ]DKRG・DKPRJは数量スライド適用外
| 数量区分 | 標準対応 | 個別対応 | ||
| 小口 | 大口 | |||
| 数 量 | 1〜9 | 10〜29 | 30〜50 | 51～ |
| 値引率 | 基準単価 | 5％ | 10％ | お見積り |
[ NG ]DKRG・DKPRJは数量スライド適用外
概要・仕様
仕様・概要
継手仕様
| 使用流体 | エア・水・工業油 |
| 常用使用圧力 | 3.5MPa |
| 最高使用圧力 | 7.0MPa |
| 使用温度範囲 | −20〜150℃(凍結なきこと) |
商品担当おすすめ
銅管用継手 ユニオンのレビュー
金型組み込み部品として
3
3.02021/08/16
銅管パイプの配線時に使用しました。
漏れ等もなく、今のところ使えています。
0人が参考にしています。
銅配管の差込接続
4
4.02019/06/05
外形φ10の銅管接続に使用しました。接続が急務だったのですが、短納期で入手出来たので大変助かりました。
0人が参考にしています。
銅配管の接続
4
4.02019/01/08
短納期対応で必要なときにすぐ手に入るので大変助かっています。
漏れもなく性能面でも他メーカーと遜色がありませんでした。
0人が参考にしています。
