油圧用首振り継手　エルボタイプ

カタログ |P.2-1366

数量スライド割引
規格変更
納期短縮
当日出荷可能

4.3

平均満足度4.3

この商品のレビューをみる（3件）

通常単価(税別): 3,000円～9,330円

税込単価: 3,300円～10,263円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

油圧・水圧用継手　ストレートタイプ　ＰＴ・ＰＦ両オネジ　-ストレート・オス-

4.8

通常価格(税別)： 220円 (税込価格：242円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

スイベルジョイント

4.5

通常価格(税別)： 3,960円 (税込価格：4,356円)

通常出荷日：在庫品1日目

【特長】・360度回転可能な継手です。【材質】・スチール（SS400）、ステン...

詳細情報を確認する

環境対応
RoHS対応（10物質）
特性・用途
該当なし
種類
90°エルボ

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が18型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

KCLPFP SKCLPFP
KCLPF SKCLPF
KCLPT SKCLPT

Type	[ M ]材質	Oリング材質	[ S ]表面処理	最高使用圧力	使用温度範囲
KCLP□□	SS400	FKM	亜鉛メッキ	20.6MPa	-10～80℃
SKCLP□□	SUS304	FKM	−	20.6MPa	-10～80℃

規格表

型式

KCLPFP4

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		T R(PT)	F G(PF)	L	ℓ₁	ℓ₂	C	E (二面幅)	B (二面幅)	KCLPFP		SKCLPFP
型式										￥基準単価	￥スライド単価	￥基準単価	￥スライド単価
Type	No.									1〜4コ	5〜20コ	1〜4コ	5〜20コ
KCLPFP SKCLPFP	2	1/4	1/4	52	13	16	24	14	19	2,730	2,590	4,310	4,080
	3	3/8	3/8	57	15	18	28	19	22	3,260	3,090	5,290	5,020
	4	1/2	1/2	66	18	20	32	24	27	4,310	4,100	6,770	6,430

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		T R(PT)	F G(PF)	L	ℓ₁	ℓ₂	C	E (二面幅)	B (二面幅)	KCLPF		SKCLPF
型式										￥基準単価	￥スライド単価	￥基準単価	￥スライド単価
Type	No.									1〜4コ	5〜20コ	1〜4コ	5〜20コ
KCLPF SKCLPF	2	1/4	1/4	52	13	13	21	14	19	2,730	2,590	4,310	4,080
	3	3/8	3/8	57	15	14	24	19	22	3,260	3,090	5,290	5,020
	4	1/2	1/2	66	18	17	29	24	27	4,310	4,100	6,770	6,430

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		T₁ R(PT)	T₂ Rc(PT)	L	ℓ₁	ℓ₂	E (二面幅)	B (二面幅)	KCLPT		SKCLPT
型式									￥基準単価	￥スライド単価	￥基準単価	￥スライド単価
Type	No.								1〜4コ	5〜20コ	1〜4コ	5〜20コ
KCLPT SKCLPT	2	1/4	1/4	53	13	18	19	19	3,260	3,100	4,520	4,280
	3	3/8	3/8	59	15	18	23	22	3,680	3,490	5,800	5,500
	4	1/2	1/2	69	18	26	30	27	5,040	4,790	8,480	8,050

[ ! ]表示数量超えはWOSにてご確認ください。

型番リスト

表示件数

型番

接続形態	接続種類	材質	ねじの呼び T	ねじの呼び F/T2	RoHS?	最小発注数量

おねじ×おねじ	RｘG	[スチール] SS400	R1/4	G1/4	10	1個
おねじ×おねじ	RｘG	[スチール] SS400	R3/8	G3/8	10	1個
おねじ×おねじ	RｘG	[スチール] SS400	R1/2	G1/2	10	1個
おねじ×おねじ	RｘG	[スチール] SS400	R1/4	G1/4	10	1個
おねじ×おねじ	RｘG	[スチール] SS400	R3/8	G3/8	10	1個
おねじ×おねじ	RｘG	[スチール] SS400	R1/2	G1/2	10	1個
おねじ×めねじ	RｘRc	[スチール] SS400	R1/4	Rc1/4	10	1個
おねじ×めねじ	RｘRc	[スチール] SS400	R3/8	Rc3/8	10	1個
おねじ×めねじ	RｘRc	[スチール] SS400	R1/2	Rc1/2	10	1個
おねじ×おねじ	RｘG	SUS304	R1/4	G1/4	10	1個
おねじ×おねじ	RｘG	SUS304	R3/8	G3/8	10	1個
おねじ×おねじ	RｘG	SUS304	R1/2	G1/2	10	1個
おねじ×おねじ	RｘG	SUS304	R1/4	G1/4	10	1個
おねじ×おねじ	RｘG	SUS304	R3/8	G3/8	10	1個
おねじ×おねじ	RｘG	SUS304	R1/2	G1/2	10	1個
おねじ×めねじ	RｘRc	SUS304	R1/4	Rc1/4	10	1個
おねじ×めねじ	RｘRc	SUS304	R3/8	Rc3/8	10	1個
おねじ×めねじ	RｘRc	SUS304	R1/2	Rc1/2	10	1個

通常単価(税別) (税込単価)	通常出荷日

3,000円 ( 3,300円 )	在庫品1日目当日出荷可能
3,590円 ( 3,949円 )	在庫品1日目当日出荷可能
4,740円 ( 5,214円 )	在庫品1日目当日出荷可能
3,000円 ( 3,300円 )	在庫品1日目当日出荷可能
3,590円 ( 3,949円 )	在庫品1日目当日出荷可能
4,740円 ( 5,214円 )	在庫品1日目当日出荷可能
3,590円 ( 3,949円 )	在庫品1日目当日出荷可能
4,050円 ( 4,455円 )	在庫品1日目当日出荷可能
5,540円 ( 6,094円 )	在庫品1日目当日出荷可能
4,740円 ( 5,214円 )	在庫品1日目当日出荷可能
5,820円 ( 6,402円 )	在庫品1日目当日出荷可能
7,450円 ( 8,195円 )	在庫品1日目当日出荷可能
4,740円 ( 5,214円 )	在庫品1日目当日出荷可能
5,820円 ( 6,402円 )	在庫品1日目当日出荷可能
7,450円 ( 8,195円 )	在庫品1日目当日出荷可能
4,970円 ( 5,467円 )	在庫品1日目当日出荷可能
6,380円 ( 7,018円 )	在庫品1日目当日出荷可能
9,330円 ( 10,263円 )	在庫品1日目当日出荷可能

基本情報

【特長】・360度回転可能な継手です。【材質】・スチール（SS400）、ステンレス（SUS304）があります。

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

納期

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

出荷日については、こちらをご覧ください。

概要・仕様

使用例

マニホールドなどに接続したあと360°まわすことができます。

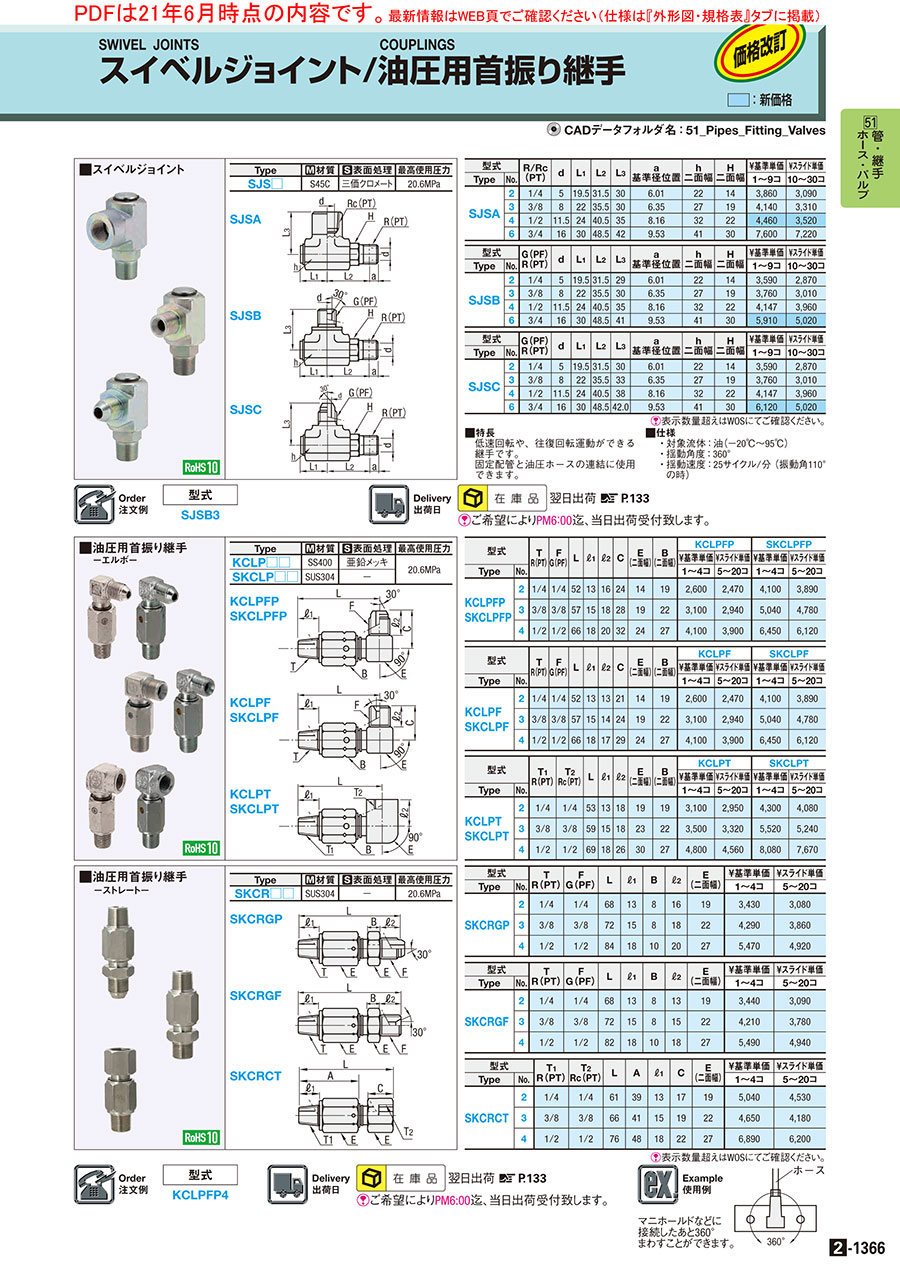

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
油圧・水圧用継手　ストレートタイプ　ＰＴ・ＰＦ両オネジ　-ストレート・オス-
油圧ホースのアダプター継手(ストレート・オス)です。
ミスミ
油圧・水圧用継手　エルボタイプ　PT・PFオス
油圧ホースのアダプター継手(エルボ・オス)です。
ミスミ
油圧・水圧用継手　ストレートタイプ　ＰＴ・ＰＦ両オネジ　-ストレート・メス-
油圧ホースのアダプター継手(ストレート・メス)です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
