メカニカル部品技術窓口
サニタリー管用継手 パイプハンガー
未確定：候補が5型番あります。

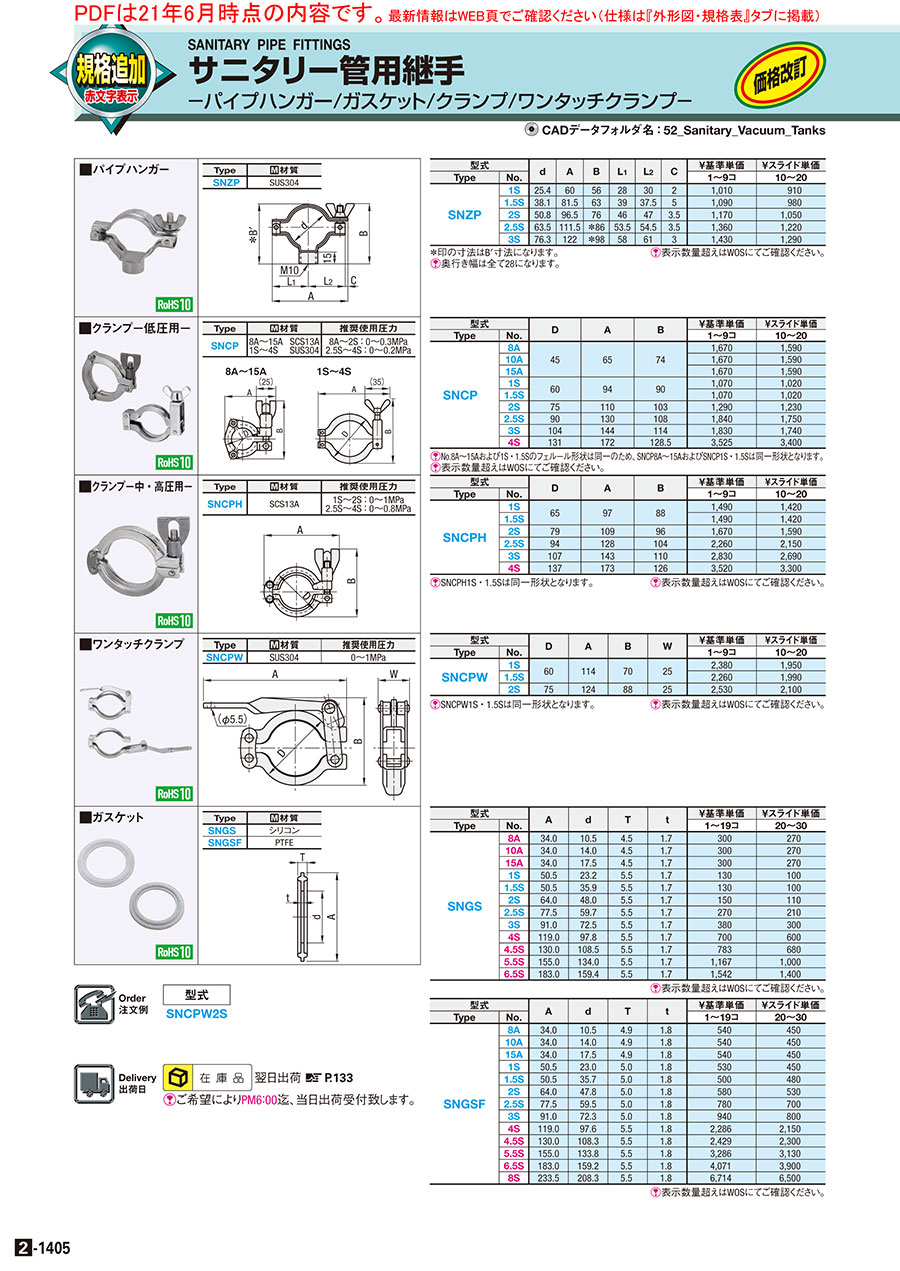

外形図・規格表
| Type | [ M ]材質 |
| SNZP | SUS304 |
規格表
| 型式 |
| SNZP2S |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
＊印の寸法はB′寸法になります。
[ ! ]表示数量超えはWOSにてご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | d | A | B | L1 | L2 | C | W | ￥基準単価 | ￥スライド単価 | |
| Type | No. | 1〜9コ | 10〜20 | |||||||
| SNZP | 1S | 25.4 | 62 | 66 | 28 | 28.5 | 5.5 | 26.5 | 1,060 | 960 |
| 1.5S | 38.1 | 75 | 71.5 | 36 | 37.5 | 1.5 | 26.5 | 1,150 | 1,030 | |
| 2S | 50.8 | 93 | 76 | 45 | 47 | 1 | 27.5 | 1,230 | 1,100 | |
| 2.5S | 63.5 | 111.5 | 84.5 | 53 | 56.5 | 2 | 27.5 | 1,430 | 1,280 | |
| 3S | 76.3 | 122 | ＊95 | 61.5 | 60.5 | 0 | 28 | 1,500 | 1,350 | |
[ ! ]表示数量超えはWOSにてご確認ください。
詳細情報
基本情報
【特長】・継手のバリエーションがさらに増えました。・ステンレス製。
ご注意
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
概要・仕様
使用例
商品担当おすすめ
サニタリー管用継手 パイプハンガーのレビュー
サニタリー菅の固定に使用しています
5
5.02023/03/09
ワイヤー入りのホースで過酸化水素を流し入れる時に使うステンレス製の箱を作成しました。その際にサニタリー管を使ってＬ字にし...もっと読む
0人が参考にしています。
サニタリー配管固定用
5
5.02019/10/31
1.5Sサニタリー管を空中配管している部分に取り付け、固定しました。M10ボルトを介して、床やフレームに固定することがで...もっと読む
0人が参考にしています。
得意先様設備付帯配管の支持固定及び接続部位クランプ部品...
5
5.02019/07/09
脱着頻度が多くフェルール接続にしておきたい部位のクランプとして、加えてハンガータイプなので配管自体の支持固定にもなるため...もっと読む
0人が参考にしています。
