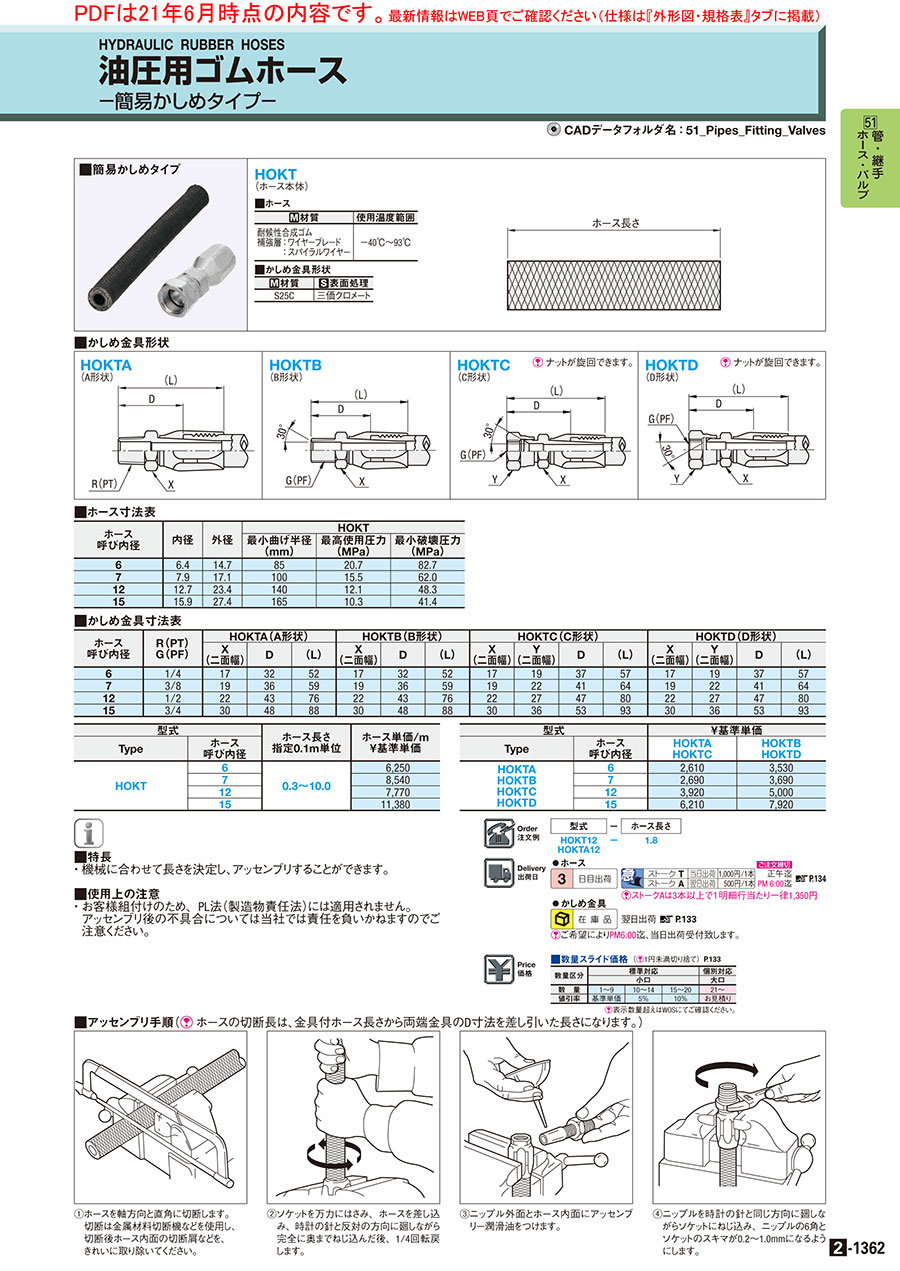

油圧用ゴムホース 簡易かしめタイプ
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、 製作可否含めたお見積もりをお願いします。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が20型番あります。
外形図・規格表
外形図
■かしめ金具形状
| HOKTA (A形状) | HOKTB (B形状) | HOKTC (C形状) | [！]ナットが旋回できます。 | HOKTD (D形状) | [！]ナットが旋回できます。 |
 |  |  |  | ||
■ホース
| [ M ]材質 | 使用温度範囲 |
| 耐候性合成ゴム 補強層 ：ワイヤ－ブレ－ド ：スパイラルワイヤ－ | －40℃～93℃ |
■かしめ金具形状
| [ M ]材質 | [ S ]表面処理 |
| S25C | 三価クロメート |
※本製品はかしめ金具単品・ホース単品でも販売しております。
規格表
| 型式 | − | ホース長さ |
| HOKT12 | − | 1.8 |
| HOKTA12 |
■ホース（単品）
| 型式 | ホ−ス長さ 指定0.1m単位 | |
| Type | ホ−ス 呼び内径 | |
| HOKT | 6 | 0.3〜10.0 |
| 7 | ||
| 12 | ||
| 15 | ||
■かしめ金具（単品）
| 型式 | |
| Type | ホ−ス 呼び内径 |
| HOKTA HOKTB HOKTC HOKTD | 6 |
| 7 | |
| 12 | |
| 15 | |
■ホース寸法表
| ホ−ス 呼び内径 | 内径 | 外径 | HOKT | ||
| 最小曲げ半径 (mm) | 最高使用圧力 (MPa) | 最小破壊圧力 (MPa) | |||
| 6 | 6.4 | 14.7 | 85 | 20.7 | 82.7 |
| 7 | 7.9 | 17.1 | 100 | 15.5 | 62.0 |
| 12 | 12.7 | 23.4 | 140 | 12.1 | 48.3 |
| 15 | 15.9 | 27.4 | 165 | 10.3 | 41.4 |
■かしめ金具寸法表
| ホ−ス 呼び内径 | R(PT) G(PF) | HOKTA(A形状) | HOKTB(B形状) | HOKTC(C形状) | HOKTD(D形状) | ||||||||||
| X (二面幅) | D | (L) | X (二面幅) | D | (L) | X (二面幅) | Y (二面幅) | D | (L) | X (二面幅) | Y (二面幅) | D | (L) | ||
| 6 | 1/4 | 17 | 32 | 52 | 17 | 32 | 52 | 17 | 19 | 37 | 57 | 17 | 19 | 37 | 57 |
| 7 | 3/8 | 19 | 36 | 59 | 19 | 36 | 59 | 19 | 22 | 41 | 64 | 19 | 22 | 41 | 64 |
| 12 | 1/2 | 22 | 43 | 76 | 22 | 43 | 76 | 22 | 27 | 47 | 80 | 22 | 27 | 47 | 80 |
| 15 | 3/4 | 30 | 48 | 88 | 30 | 48 | 88 | 30 | 36 | 53 | 93 | 30 | 36 | 53 | 93 |
製品仕様
■特徴
機械に合わせて長さを決定し、アッセンブリすることができます。
■使用上の注意
・お客様組付けのため、PL法（製造物責任法）には適用されません。
アッセンブリ後の不具合については当社では責任を負いかねますのでご注意ください。
■アッセンブリ手順
※ホースの切断長は、金具付ホース長さから両端金具のD寸法を差し引いた長さになります。
 |  |  |  |
| ① ホースを軸方向と直角に切断します。 | ➁ソケットを万力にはさみ、ホースを差し込み、 | ③ニップル外面とホース内面に潤滑油を | ④ ニップルを時計の針と同じ方向に廻しな |
| 切断は金属材料切断機などを使用し、 | 時計の針と反対の方向に廻しながら完全に | つけます。 | がらソケットにねじ込み、ニップルの6角と |
| 切断後ホース内面の切断屑などを、 | 奥までねじ込んだ後、1/4回転戻します。 | ソケットのスキマが0.2～1.0mmになるよう | |
| きれいに取り除いてください。 | にします。 |
関連リンク
規格外品サービスへのご案内
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。
・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。
・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
規格外品サービスによくある質問
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
3,190円 ( 3,509円 ) | 在庫品1日目当日出荷可能 |
3,290円 ( 3,619円 ) | 在庫品1日目当日出荷可能 |
4,810円2,886円 ( 3,175円 ) | 在庫品1日目当日出荷可能 |
7,600円 ( 8,360円 ) | 在庫品1日目当日出荷可能 |
4,320円2,592円 ( 2,851円 ) | 在庫品1日目当日出荷可能 |
4,510円2,706円 ( 2,977円 ) | 在庫品1日目当日出荷可能 |
6,130円3,678円 ( 4,046円 ) | 在庫品1日目当日出荷可能 |
9,700円 ( 10,670円 ) | 在庫品1日目当日出荷可能 |
3,190円 ( 3,509円 ) | 在庫品1日目当日出荷可能 |
3,290円 ( 3,619円 ) | 在庫品1日目当日出荷可能 |
4,810円 ( 5,291円 ) | 在庫品1日目当日出荷可能 |
7,600円 ( 8,360円 ) | 在庫品1日目当日出荷可能 |
4,320円 ( 4,752円 ) | 在庫品1日目当日出荷可能 |
4,510円 ( 4,961円 ) | 在庫品1日目当日出荷可能 |
6,130円 ( 6,743円 ) | 在庫品1日目当日出荷可能 |
9,700円5,820円 ( 6,402円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】・ホース長さ指定かつかしめ形状指定で3日目出荷です。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、 製作可否含めたお見積もりをお願いします。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ホ−ス長さ 指定0.1m単位 | ホ−ス単価/m ￥基準単価 | |
| Type | ホ−ス 呼び内径 | ||
| HOKT | 6 | 0.3〜10.0 | 6,560 |
| 7 | 8,970 | ||
| 12 | 8,160 | ||
| 15 | 11,950 | ||
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ￥基準単価 | ||
| Type | ホ−ス 呼び内径 | HOKTA HOKTC | HOKTB HOKTD |
| HOKTA HOKTB HOKTC HOKTD | 6 | 2,740 | 3,710 |
| 7 | 2,820 | 3,870 | |
| 12 | 4,120 | 5,250 | |
| 15 | 6,520 | 8,320 | |
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]表示数量超えはWOSにてご確認ください。
| 数量区分 | 標準対応 | 個別対応 | ||
| 小口 | 大口 | |||
| 数 量 | 1〜9 | 10〜14 | 15〜20 | 21～ |
| 値引率 | 基準単価 | 5％ | 10％ | お見積り |
概要・仕様
仕様・概要
■アッセンブリ手順（[ ! ]ホースの切断長は、金具付ホース長さから両端金具のD寸法を差し引いた長さになります。） | | | |
| ① ホースを軸方向と直角に切断します。 | ➁ソケットを万力にはさみ、ホースを差し込み、 | ③ニップル外面とホース内面にアッセンブリー | ④ ニップルを時計の針と同じ方向に廻しな |
| 切断は金属材料切断機などを使用し、 | 時計の針と反対の方向に廻しながら完全に | 潤滑油をつけます。 | がらソケットにねじ込み、ニップルの6角と |
| 切断後ホース内面の切断屑などを、 | 奥までねじ込んだ後、1/4回転戻します。 | ソケットのスキマが0.2～1.0mmになるよう | |
| きれいに取り除いてください。 | にします。 |
HOKT
（ホース本体）
（ホース本体）
[ ! ]ナットが旋回できます。
[ ! ]ナットが旋回できます。
■特長
・機械に合わせて長さを決定し、アッセンブリすることができます。
■使用上の注意
・お客様組付けのため、PL法（製造物責任法）には適用されません。
アッセンブリ後の不具合については当社では責任を負いかねますのでご注意ください。
・機械に合わせて長さを決定し、アッセンブリすることができます。
■使用上の注意
・お客様組付けのため、PL法（製造物責任法）には適用されません。
アッセンブリ後の不具合については当社では責任を負いかねますのでご注意ください。
◦ホース
◦かしめ金具
