エア用ブロックマニホールド ＢＭＡＷシリーズ
規格・仕様：
- 大口分納
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が12型番あります。

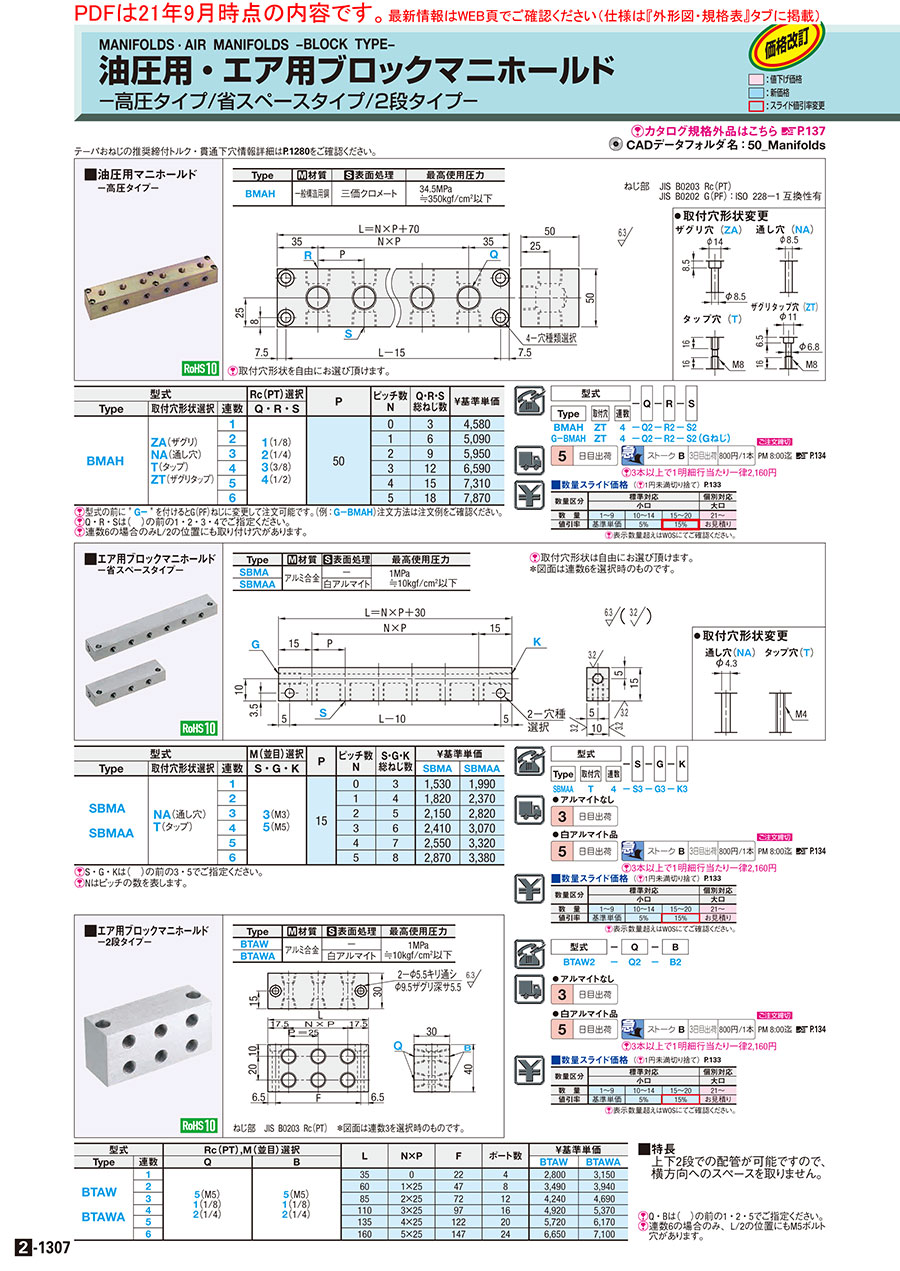

外形図・規格表
＊ 図面は連数3を選択時のものです。
[ ! ]指示無き寸法公差はJISB0405m級に準じる。ただし、外形寸法公差は除く。
| Type | [ M ]材質 | [ S ]表面処理 | 最高使用圧力 |
| BTAW | アルミ合金 | − | 1MPa ≒10kgf/cm2以下 |
| BTAWA | 白アルマイト |
規格表
| 型式 | − | Q | − | B |
| BTAW2 | − | Q2 | − | B2 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | Rc(PT),M(並目)選択 | L | N×P | F | ポート数 | ￥基準単価 | |||
| Type | 連数 | Q | B | BTAW | BTAWA | ||||
| BTAW BTAWA | 1 | 5(M5) 1(1/8) 2(1/4) | 5(M5) 1(1/8) 2(1/4) | 35 | 0 | 22 | 4 | 2,940 | 3,310 |
| 2 | 60 | 1×25 | 47 | 8 | 3,660 | 4,140 | |||
| 3 | 85 | 2×25 | 72 | 12 | 4,450 | 4,920 | |||
| 4 | 110 | 3×25 | 97 | 16 | 5,170 | 5,640 | |||
| 5 | 135 | 4×25 | 122 | 20 | 6,010 | 6,480 | |||
| 6 | 160 | 5×25 | 147 | 24 | 6,980 | 7,460 | |||
型番リスト
表示件数
| 型番 |
|---|
詳細情報
基本情報
上下２段での配管が可能ですので、横方向へのスペースを取りません
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]表示数量超えはWOSにてご確認ください。
| 数量区分 | 標準対応 | 個別対応 | ||
| 小口 | 大口 | |||
| 数 量 | 1〜9 | 10〜14 | 15〜20 | 21～ |
| 値引率 | 基準単価 | 5% | 20% | お見積り |
概要・仕様
仕様・概要
■特長
上下2段での配管が可能ですので、
横方向へのスペースを取りません。
[ ! ]Q・Bは（ ）の前の1・2・5でご指定ください。
[ ! ]連数6の場合のみ、L/2の位置にもM5ボルト穴があります。
上下2段での配管が可能ですので、
横方向へのスペースを取りません。
[ ! ]Q・Bは（ ）の前の1・2・5でご指定ください。
[ ! ]連数6の場合のみ、L/2の位置にもM5ボルト穴があります。
