油圧・水圧用/エア用ブロックターミナル　－Ｌ字穴タイプ－

カタログ |P.2-1301

数量スライド割引
当日出荷可能

4.6

平均満足度4.6

この商品のレビューをみる（10件）

通常単価(税別): 1,200円～4,410円

税込単価: 1,320円～4,851円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

油圧・水圧用/エア用ブロックターミナル　－縦貫通穴タイプ－

4.4

通常価格(税別)： 1,280円 (税込価格：1,408円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

エア・水圧・油圧用ブロックマニホールド　－Ｔ字穴タイプ－

4.7

通常価格(税別)： 1,300円 (税込価格：1,430円)

通常出荷日：在庫品1日目

【特長】・縦半貫通穴・上穴タイプのブロックターミナルです。・在庫品の為、即日出...

詳細情報を確認する

ご注意

洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が77型番あります。

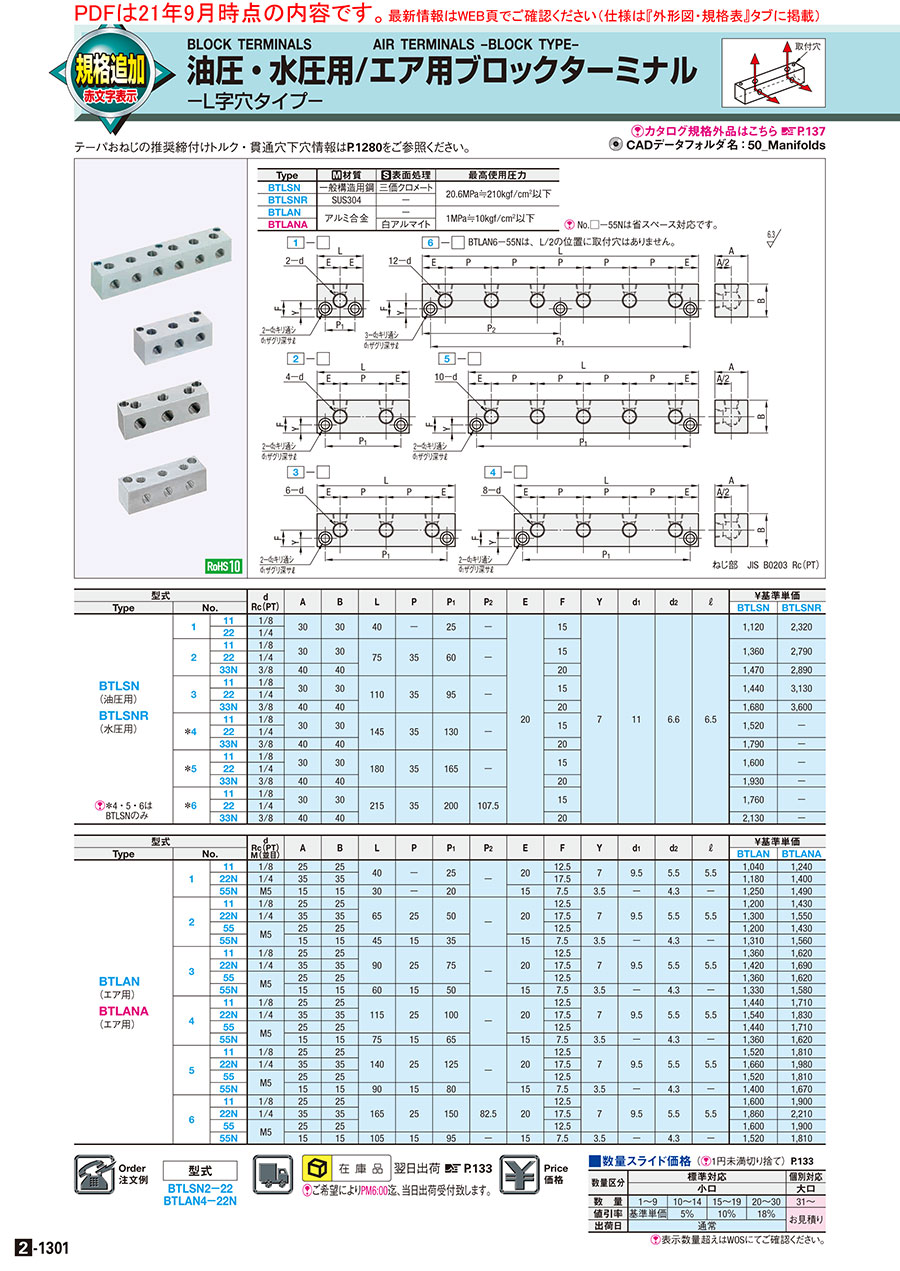

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

1－

2－

3－

6－

5－

4－

ねじ部　JIS B0203 Rc（PT）
[ ! ]BTLAN6－55Nは、L/2の位置に取付穴はありません。
[ ! ]指示無き寸法公差はJISB0405m級に準じる。ただし、Ａ、Ｂ寸法公差は除く。

Type	[ M ]材質	[ S ]表面処理	最高使用圧力
BTLSN	一般構造用鋼	三価クロメート	20.6MPa≒210kgf/cm²以下
BTLSNR	SUS304	−	20.6MPa≒210kgf/cm²以下
BTLAN	アルミ合金	−	1MPa≒10kgf/cm²以下
BTLANA	アルミ合金	白アルマイト	1MPa≒10kgf/cm²以下

[ ! ]BTLAN□−55Nは省スペース対応です。

規格表

型式

BTLSN2−22
BTLAN4−22N

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式			d Rc(PT)	A	B	L	P	P₁	P₂	E	F	Y	d₁	d₂	ℓ	￥基準単価
Type	No.															BTLSN	BTLSNR
BTLSN (油圧用) BTLSNR (水圧用) [ ! ]＊4・5・6は BTLSNのみ	1	11	1/8	30	30	40	−	25	−	20	15	7	11	6.6	6.5	1,180	2,440
		22	1/4
	2	11	1/8	30	30	75	35	60	−		15					1,430	2,930
		22	1/4
		33N	3/8	40	40						20					1,540	3,030
	3	11	1/8	30	30	110	35	95	−		15					1,510	3,290
		22	1/4
		33N	3/8	40	40						20					1,760	3,780
	＊4	11	1/8	30	30	145	35	130	−		15					1,600	-
		22	1/4
		33N	3/8	40	40						20					1,880	-
	＊5	11	1/8	30	30	180	35	165	−		15					1,680	-
		22	1/4
		33N	3/8	40	40						20					2,030	-
	＊6	11	1/8	30	30	215	35	200	107.5		15					1,850	-
		22	1/4
		33N	3/8	40	40						20					2,240	-

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式			d	A	B	L	P	P₁	P₂	E	F	Y	d₁	d₂	ℓ	￥基準単価
型式			Rc(PT)													￥基準単価
Type	No.		M(並目)													BTLAN	BTLANA
BTLAN (エア用) BTLANA (エア用) [ ! ]＊22は BTLANのみ	1	11	1/8	25	25	40	−	25	−	20	12.5	7	9.5	5.5	5.5	1,090	1,300
		＊22	1/4	25	25						12.5					1,090	-
		22N	1/4	35	35						17.5					1,240	1,470
		55N	M5	15	15	30	−	20		15	7.5	3.5	−	4.3	−	1,310	1,560
	2	11	1/8	25	25	65	25	50	−	20	12.5	7	9.5	5.5	5.5	1,260	1,500
		＊22	1/4	25	25						12.5					1,260	-
		22N	1/4	35	35						17.5					1,370	1,630
		55	M5	25	25						12.5					1,260	1,500
		55N	M5	15	15	45	15	35		15	7.5	3.5	−	4.3	−	1,380	1,640
	3	11	1/8	25	25	90	25	75	−	20	12.5	7	9.5	5.5	5.5	1,430	1,700
		＊22	1/4	25	25						12.5					1,430	-
		22N	1/4	35	35						17.5					1,490	1,770
		55	M5	25	25						12.5					1,430	1,700
		55N	M5	15	15	60	15	50		15	7.5	3.5	−	4.3	−	1,400	1,660
	4	11	1/8	25	25	115	25	100	−	20	12.5	7	9.5	5.5	5.5	1,510	1,800
		＊22	1/4	25	25						12.5					1,510	-
		22N	1/4	35	35						17.5					1,620	1,920
		55	M5	25	25						12.5					1,510	1,800
		55N	M5	15	15	75	15	65		15	7.5	3.5	−	4.3	−	1,430	1,700
	5	11	1/8	25	25	140	25	125	−	20	12.5	7	9.5	5.5	5.5	1,600	1,900
		＊22	1/4	25	25						12.5					1,600	-
		22N	1/4	35	35						17.5					1,740	2,080
		55	M5	25	25						12.5					1,600	1,900
		55N	M5	15	15	90	15	80		15	7.5	3.5	−	4.3	−	1,470	1,750
	6	11	1/8	25	25	165	25	150	82.5	20	12.5	7	9.5	5.5	5.5	1,680	2,000
		＊22	1/4	25	25						12.5					1,680	-
		22N	1/4	35	35						17.5					1,950	2,320
		55	M5	25	25						12.5					1,680	2,000
