油圧・水圧・エア用マニホールド －２回路（横・上穴）タイプ－
- 大口分納
- 環境対応
- RoHS対応（10物質）
- 特性・用途
- 該当なし
- ピッチ固定/指定
- 固定タイプ
- 材質証明書
- 対象
ご注意
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

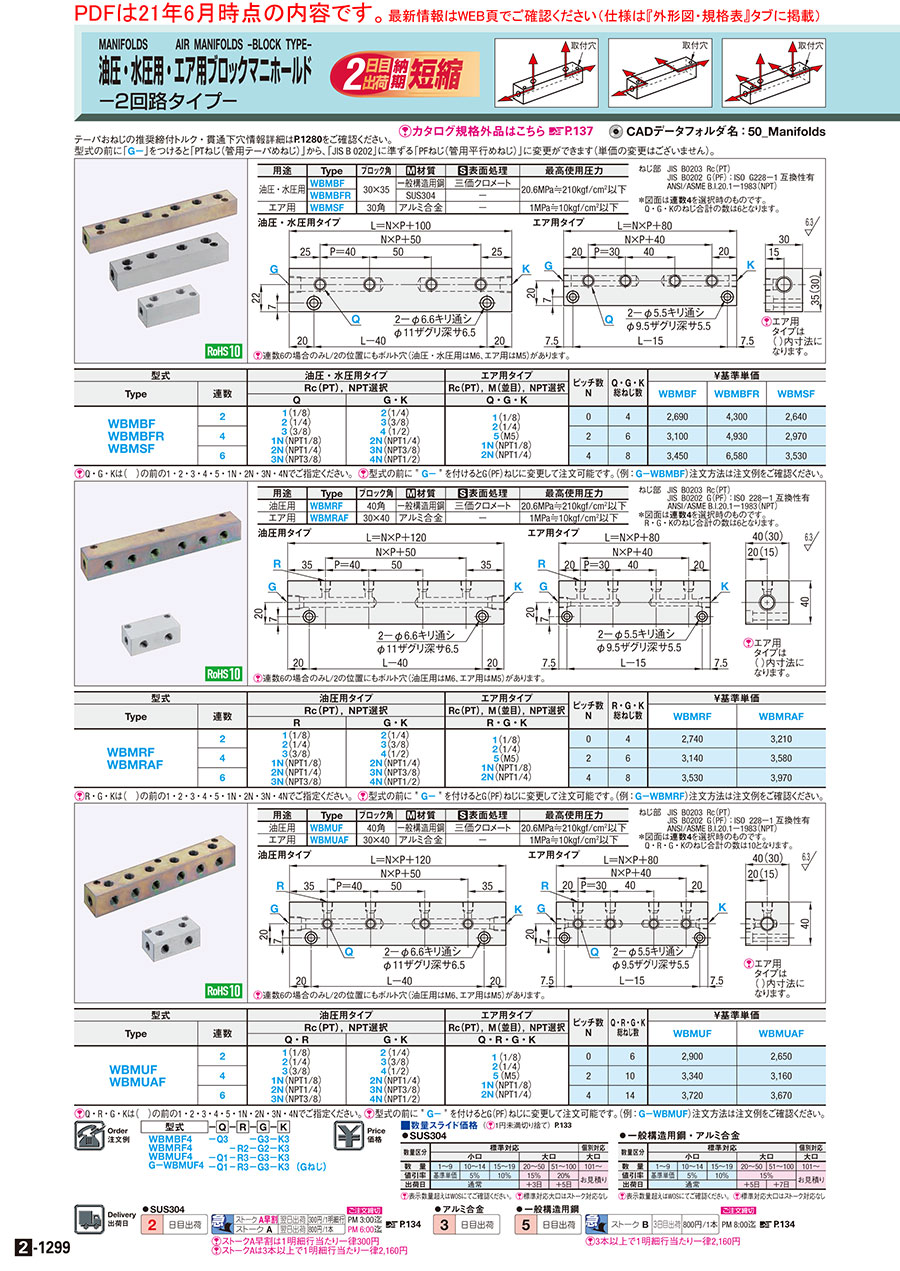

外形図・規格表
油圧・水圧用タイプ
エア用タイプ
[ ! ]エア用タイプは（ ）内寸法になります。
ねじ部
JIS B0203 Rc（PT） JIS B0202 G（PF）：ISO G228－1 互換性有
ANSI/ASME B.I.20.1－1983（NPT）
＊ 図面は連数4を選択時のものです。Q・G・Kのねじ合計の数は6となります。
[ ! ]連数6の場合のみL/2の位置にもボルト穴（油圧・水圧用はM6、エア用はM5）があります。
[ ! ]指示無き寸法公差はJISB0405m級に準じる。ただし、外形寸法公差は除く。
| 用途 | Type | ブロック角 | [ M ]材質 | [ S ]表面処理 | 最高使用圧力 |
| 油圧・水圧用 | WBMBF | 30×35 | 一般構造用鋼 | 三価クロメート | 20.6MPa≒210kgf/cm2以下 |
| WBMBFR | SUS304 | − | |||
| エア用 | WBMSF | 30角 | アルミ合金 | − | 1MPa≒10kgf/cm2以下 |
規格表
| 型式 | − | Q | − | G | − | K | ||
| WBMBF4 G−WBMBF4 | − − | Q3 Q3 | − − | G3 G3 | − − | K3 K3 | (Gねじ) |
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | 油圧・水圧用タイプ | エア用タイプ | ピッチ数 N | Q・G・K 総ねじ数 | ￥基準単価 | ||||
| Type | 連数 | Rc(PT)，NPT選択 | Rc(PT)，M(並目)，NPT選択 | WBMBF | WBMBFR | WBMSF | |||
| Q | G・K | Q・G・K | |||||||
| WBMBF WBMBFR WBMSF | 2 | 1(1/8) 2 (1/4) 3 (3/8) 1N(NPT1/8) 2N(NPT1/4) 3N(NPT3/8) | 2(1/4) 3(3/8) 4 (1/2) 2N(NPT1/4) 3N(NPT3/8) 4N(NPT1/2) | 1(1/8) 2(1/4) 5(M5) 1N(NPT1/8) 2N(NPT1/4) | 0 | 4 | 2,820 | 4,520 | 2,770 |
| 4 | 2 | 6 | 3,260 | 5,180 | 3,120 | ||||
| 6 | 4 | 8 | 3,620 | 6,910 | 3,710 | ||||
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
クリーン洗浄・梱包済みでお届けします
|
|---|
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
詳細情報
基本情報
2回路タイプのマニホールドです。G(PF)ねじ加工も指定できます
ご注意
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
◦SUS304
| 数量区分 | 標準対応 | 個別対応 | ||||
| 小口 | 大口 | 大口 | ||||
| 数 量 | 1〜9 | 10〜14 | 15〜19 | 20〜50 | 51〜100 | 101〜 |
| 値引率 | 基準単価 | 5％ | 10％ | 15％ | 25% | お見積り |
| 出荷日 | 通常 | ＋3日 | ＋5日 | |||
◦一般構造用鋼・アルミ合金
| 数量区分 | 標準対応 | 個別対応 | ||||
| 小口 | 大口 | 大口 | ||||
| 数 量 | 1〜9 | 10〜14 | 15〜19 | 20〜50 | 51〜100 | 101〜 |
| 値引率 | 基準単価 | 5％ | 10％ | 20% | お見積り | |
| 出荷日 | 通常 | ＋5日 | ＋7日 | |||
