エア用ブロックマニホールド －横貫通穴・上穴タイプ
- 環境対応
- RoHS対応（10物質）
- 特性・用途
- 該当なし
- 材質証明書
- 対象
ご注意
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

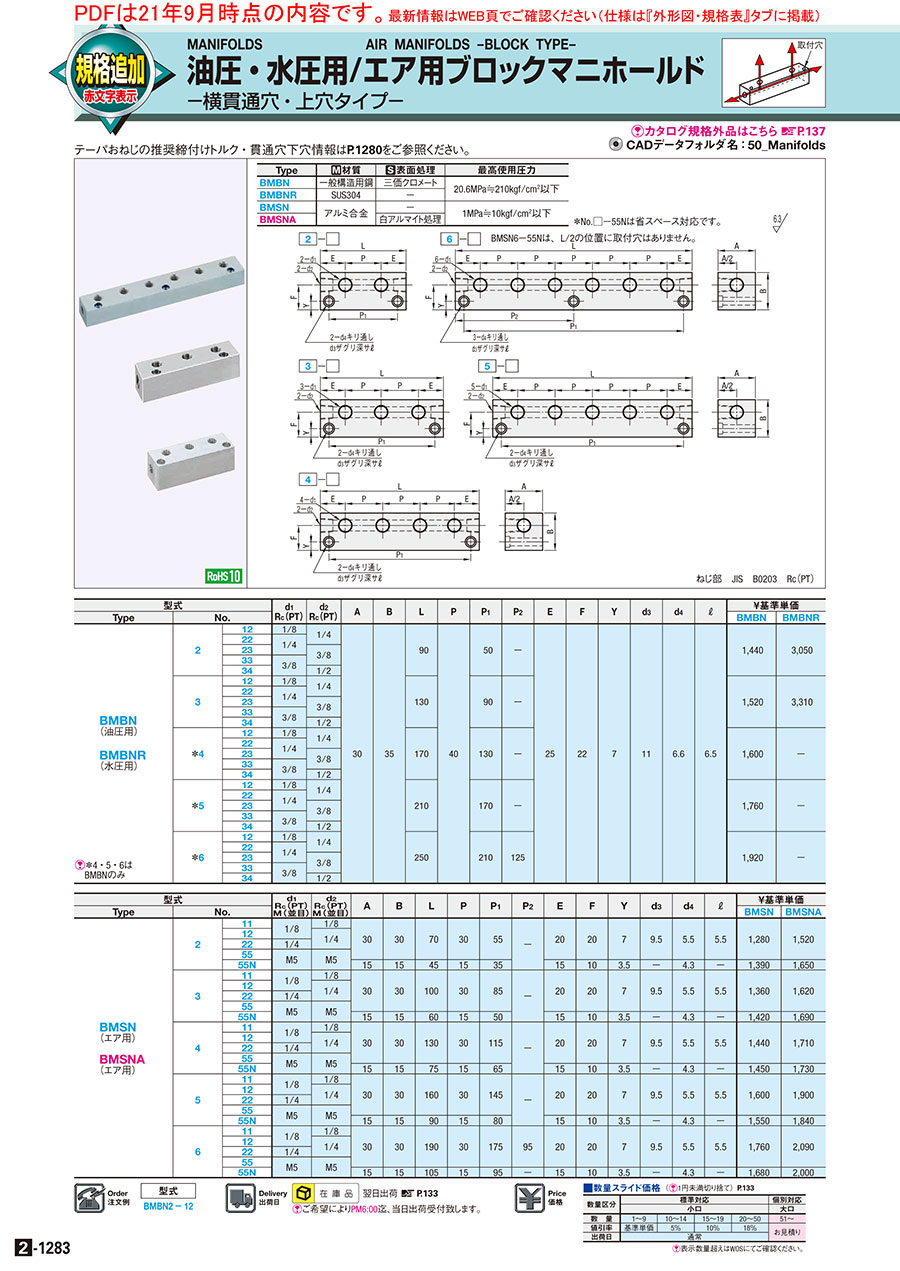

外形図・規格表
2－
3－
4－
6－
5－
[ ! ]BMSN6－55Nは、L/2の位置に取付穴はありません。
[ ! ]指示無き寸法公差はJISB0405m級に準じる。ただし、Ａ、Ｂ寸法公差は除く。
| Type | [ M ]材質 | [ S ]表面処理 | 最高使用圧力 |
| BMBN | 一般構造用鋼 | 三価クロメート | 20.6MPa≒210kgf/cm2以下 |
| BMBNR | SUS304 | − | |
| BMSN | アルミ合金 | − | 1MPa≒10kgf/cm2以下 |
| BMSNA | 白アルマイト処理 |
[ ! ]BMSN□−55Nの材質はA6063相当になります。
規格表
| 型式 |
| BMBN2−12 |
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | d1 Rc(PT) | d2 Rc(PT) | A | B | L | P | P1 | P2 | E | F | Y | d3 | d4 | ℓ | 重量（ｇ）（参考） | ￥基準単価 | ||||
| Type | No. | BMBN | BMBNR | BMBN | BMBNR | |||||||||||||||
BMBN (油圧用) BMBNR (水圧用) [ ! ]＊4・5・6は BMBNのみ | 2 | 12 | 1/8 | 1/4 | 30 | 35 | 90 | 40 | 50 | − | 25 | 22 | 7 | 11 | 6.6 | 6.5 | 670 | 750 | 1,510 | 3,200 |
| 22 | 1/4 | |||||||||||||||||||
| 23 | 3/8 | |||||||||||||||||||
| 33 | 3/8 | |||||||||||||||||||
| 34 | 1/2 | |||||||||||||||||||
| 3 | 12 | 1/8 | 1/4 | 130 | 90 | − | 960 | 1090 | 1,600 | 3,480 | ||||||||||
| 22 | 1/4 | |||||||||||||||||||
| 23 | 3/8 | |||||||||||||||||||
| 33 | 3/8 | |||||||||||||||||||
| 34 | 1/2 | |||||||||||||||||||
| ＊4 | 12 | 1/8 | 1/4 | 170 | 130 | − | 1250 | - | 1,680 | - | ||||||||||
| 22 | 1/4 | - | ||||||||||||||||||
| 23 | 3/8 | - | ||||||||||||||||||
| 33 | 3/8 | - | ||||||||||||||||||
| 34 | 1/2 | - | ||||||||||||||||||
| ＊5 | 12 | 1/8 | 1/4 | 210 | 170 | − | 1550 | - | 1,850 | - | ||||||||||
| 22 | 1/4 | - | ||||||||||||||||||
| 23 | 3/8 | - | ||||||||||||||||||
| 33 | 3/8 | - | ||||||||||||||||||
| 34 | 1/2 | - | ||||||||||||||||||
| ＊6 | 12 | 1/8 | 1/4 | 250 | 210 | 125 | 1840 | - | 2,020 | - | ||||||||||
| 22 | 1/4 | - | ||||||||||||||||||
| 23 | 3/8 | - | ||||||||||||||||||
| 33 | 3/8 | - | ||||||||||||||||||
| 34 | 1/2 | - | ||||||||||||||||||
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | d1 Rc(PT) M(並目) | d2 Rc(PT) M(並目) | A | B | L | P | P1 | P2 | E | F | Y | d3 | d4 | ℓ | ￥基準単価 | |||
| Type | No. | BMSN | BMSNA | |||||||||||||||
| BMSN (エア用) BMSNA (エア用) | 2 | 11 | 1/8 | 1/8 | 30 | 30 | 70 | 30 | 55 | − | 20 | 20 | 7 | 9.5 | 5.5 | 5.5 | 1,340 | 1,600 |
| 12 | 1/4 | |||||||||||||||||
| 22 | 1/4 | |||||||||||||||||
| 55 | M5 | M5 | ||||||||||||||||
| 55N | 15 | 15 | 45 | 15 | 35 | 15 | 10 | 3.5 | − | 4.3 | − | 1,460 | 1,730 | |||||
| 3 | 11 | 1/8 | 1/8 | 30 | 30 | 100 | 30 | 85 | − | 20 | 20 | 7 | 9.5 | 5.5 | 5.5 | 1,430 | 1,700 | |
| 12 | 1/4 | |||||||||||||||||
| 22 | 1/4 | |||||||||||||||||
| 55 | M5 | M5 | ||||||||||||||||
| 55N | 15 | 15 | 60 | 15 | 50 | 15 | 10 | 3.5 | − | 4.3 | − | 1,490 | 1,770 | |||||
| 4 | 11 | 1/8 | 1/8 | 30 | 30 | 130 | 30 | 115 | − | 20 | 20 | 7 | 9.5 | 5.5 | 5.5 | 1,510 | 1,800 | |
| 12 | 1/4 | |||||||||||||||||
| 22 | 1/4 | |||||||||||||||||
| 55 | M5 | M5 | ||||||||||||||||
| 55N | 15 | 15 | 75 | 15 | 65 | 15 | 10 | 3.5 | − | 4.3 | − | 1,520 | 1,820 | |||||
| 5 | 11 | 1/8 | 1/8 | 30 | 30 | 160 | 30 | 145 | − | 20 | 20 | 7 | 9.5 | 5.5 | 5.5 | 1,680 | 2,000 | |
| 12 | 1/4 | |||||||||||||||||
| 22 | 1/4 | |||||||||||||||||
| 55 | M5 | M5 | ||||||||||||||||
| 55N | 15 | 15 | 90 | 15 | 80 | 15 | 10 | 3.5 | − | 4.3 | − | 1,630 | 1,930 | |||||
| 6 | 11 | 1/8 | 1/8 | 30 | 30 | 190 | 30 | 175 | 95 | 20 | 20 | 7 | 9.5 | 5.5 | 5.5 | 1,850 | 2,190 | |
| 12 | 1/4 | |||||||||||||||||
| 22 | 1/4 | |||||||||||||||||
| 55 | M5 | M5 | ||||||||||||||||
| 55N | 15 | 15 | 105 | 15 | 95 | − | 15 | 10 | 3.5 | − | 4.3 | − | 1,760 | 2,100 | ||||
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
クリーン洗浄・梱包済みでお届けします
|
|---|
1,760円 ( 1,936円 ) | 在庫品1日目当日出荷可能 |
- |
1,760円 ( 1,936円 ) | 在庫品1日目当日出荷可能 |
- |
1,760円 ( 1,936円 ) | 在庫品1日目当日出荷可能 |
- |
1,760円 ( 1,936円 ) | 在庫品1日目当日出荷可能 |
- |
1,760円 ( 1,936円 ) | 在庫品1日目当日出荷可能 |
- |
1,870円 ( 2,057円 ) | 在庫品1日目当日出荷可能 |
- |
1,870円 ( 2,057円 ) | 在庫品1日目当日出荷可能 |
- |
1,870円 ( 2,057円 ) | 在庫品1日目当日出荷可能 |
- |
1,870円 ( 2,057円 ) | 在庫品1日目当日出荷可能 |
- |
1,870円 ( 2,057円 ) | 在庫品1日目当日出荷可能 |
- |
1,960円 ( 2,156円 ) | 在庫品1日目当日出荷可能 |
- |
1,960円 ( 2,156円 ) | 在庫品1日目当日出荷可能 |
- |
1,960円 ( 2,156円 ) | 在庫品1日目当日出荷可能 |
- |
1,960円 ( 2,156円 ) | 在庫品1日目当日出荷可能 |
- |
1,960円 ( 2,156円 ) | 在庫品1日目当日出荷可能 |
- |
2,160円 ( 2,376円 ) | 在庫品1日目当日出荷可能 |
- |
2,160円 ( 2,376円 ) | 在庫品1日目当日出荷可能 |
- |
2,160円 ( 2,376円 ) | 在庫品1日目当日出荷可能 |
- |
2,160円 ( 2,376円 ) | 在庫品1日目当日出荷可能 |
- |
2,160円 ( 2,376円 ) | 在庫品1日目当日出荷可能 |
- |
2,350円 ( 2,585円 ) | 在庫品1日目当日出荷可能 |
- |
2,350円 ( 2,585円 ) | 在庫品1日目当日出荷可能 |
- |
2,350円 ( 2,585円 ) | 在庫品1日目当日出荷可能 |
- |
2,350円 ( 2,585円 ) | 在庫品1日目当日出荷可能 |
- |
2,350円 ( 2,585円 ) | 在庫品1日目当日出荷可能 |
- |
3,730円 ( 4,103円 ) | 在庫品1日目当日出荷可能 |
|
3,730円 ( 4,103円 ) | 在庫品1日目当日出荷可能 |
|
3,730円 ( 4,103円 ) | 在庫品1日目当日出荷可能 |
|
3,730円 ( 4,103円 ) | 在庫品1日目当日出荷可能 |
|
3,730円 ( 4,103円 ) | 在庫品1日目当日出荷可能 |
|
4,060円 ( 4,466円 ) | 在庫品1日目当日出荷可能 |
|
4,060円 ( 4,466円 ) | 在庫品1日目当日出荷可能 |
|
4,060円 ( 4,466円 ) | 在庫品1日目当日出荷可能 |
|
4,060円 ( 4,466円 ) | 在庫品1日目当日出荷可能 |
|
4,060円 ( 4,466円 ) | 在庫品1日目当日出荷可能 |
|
1,560円 ( 1,716円 ) | 在庫品1日目当日出荷可能 |
|
1,560円 ( 1,716円 ) | 在庫品1日目当日出荷可能 |
|
1,560円 ( 1,716円 ) | 在庫品1日目当日出荷可能 |
|
1,560円 ( 1,716円 ) | 在庫品1日目当日出荷可能 |
|
1,710円 ( 1,881円 ) | 在庫品1日目当日出荷可能 |
|
1,670円 ( 1,837円 ) | 在庫品1日目当日出荷可能 |
|
1,670円 ( 1,837円 ) | 在庫品1日目当日出荷可能 |
|
1,670円 ( 1,837円 ) | 在庫品1日目当日出荷可能 |
|
1,670円 ( 1,837円 ) | 在庫品1日目当日出荷可能 |
|
1,740円 ( 1,914円 ) | 在庫品1日目当日出荷可能 |
|
1,760円 ( 1,936円 ) | 在庫品1日目当日出荷可能 |
|
1,760円 ( 1,936円 ) | 在庫品1日目当日出荷可能 |
|
1,760円 ( 1,936円 ) | 在庫品1日目当日出荷可能 |
|
1,760円 ( 1,936円 ) | 在庫品1日目当日出荷可能 |
|
1,770円 ( 1,947円 ) | 在庫品1日目当日出荷可能 |
|
1,960円 ( 2,156円 ) | 在庫品1日目当日出荷可能 |
|
1,960円 ( 2,156円 ) | 在庫品1日目当日出荷可能 |
|
1,960円 ( 2,156円 ) | 在庫品1日目当日出荷可能 |
|
1,960円 ( 2,156円 ) | 在庫品1日目当日出荷可能 |
|
1,900円 ( 2,090円 ) | 在庫品1日目当日出荷可能 |
|
2,160円 ( 2,376円 ) | 在庫品1日目当日出荷可能 |
|
2,160円 ( 2,376円 ) | 在庫品1日目当日出荷可能 |
|
2,160円 ( 2,376円 ) | 在庫品1日目当日出荷可能 |
|
2,160円 ( 2,376円 ) | 在庫品1日目当日出荷可能 |
|
2,060円 ( 2,266円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
エア用のブロックマニホールドです。在庫品の為、即日出荷可能です
ご注意
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
