油圧・エア用ブロックマニホールド －ねじ径個別選択タイプ－
- 大口分納
- 環境対応
- RoHS対応（10物質）
- 特性・用途
- 該当なし
- ピッチ固定/指定
- 固定タイプ
- 材質証明書
- 対象外
ご注意
- BMFRSブロック角A60は、規格改善を2021年9月から行っております。
規格改善前は『BMFRS□-60-□』となり、2022年9月に廃止となります。
※規格後、a/b寸法を10㎜から8㎜に変更
規格改善前商品詳細URL：https://jp.misumi-ec.com/vona2/detail/110310530639/ - 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

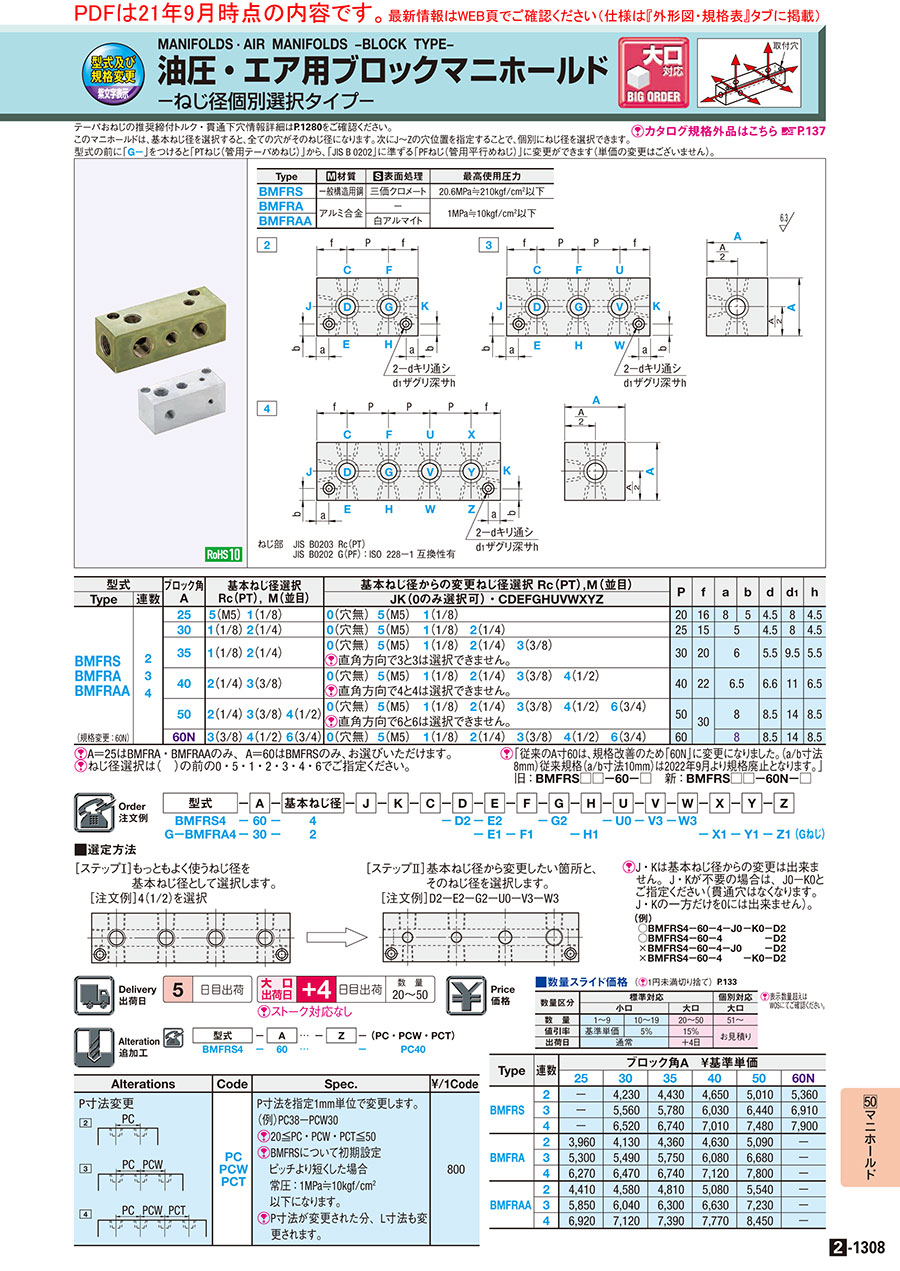

外形図・規格表
2
3
4
[ ! ]指示無き寸法公差はJISB0405m級に準じる。ただし、外形寸法公差は除く。
| Type | [ M ]材質 | [ S ]表面処理 | 最高使用圧力 |
| BMFRS | 一般構造用鋼 | 三価クロメート | 20.6MPa≒210kgf/cm2以下 |
| BMFRA | アルミ合金 | − | 1MPa≒10kgf/cm2以下 |
| BMFRAA | 白アルマイト |
規格表
[ ! ]J・Kは基本ねじ径からの変更は出来ません。J・Kが不要の場合は、J0−K0とご指定ください（貫通穴はなくなります。J・Kの一方だけを0には出来ません）。
［ステップⅠ］もっともよく使うねじ径を
基本ねじ径として選択します。
［注文例］4（1/2）を選択
［ステップⅡ］基本ねじ径から変更したい箇所と、そのねじ径を選択します。
［注文例］D2−E2−G2−U0−V3−W3
（例）
○BMFRS4−60−4−J0−K0−D2
○BMFRS4−60−4 −D2
× BMFRS4−60−4−J0 −D2
× BMFRS4−60−4 −K0−D2
| 型式 | − | A | − | 基本ねじ径 | − | J | − | K | − | C | − | D | − | E | − | F | − | G | − | H | − | U | − | V | − | W | − | X | − | Y | − | Z | |
| BMFRS4 | − | 60 | − | 4 | − | D2 | − | E2 | − | G2 | − | U0 | − | V3 | − | W3 | |||||||||||||||||
| G−BMFRA4 | − | 30 | − | 2 | − | E1 | − | F1 | − | H1 | − | X1 | − | Y1 | − | Z1 | (Gねじ) |
| 型式 | ブロック角 A | 基本ねじ径選択 Rc(PT)，M(並目) | 基本ねじ径からの変更ねじ径選択 Rc(PT)，M(並目) | P | f | a | b | d | d1 | h | |||||||||
| Type | 連数 | JK(0のみ選択可)・CDEFGHUVWXYZ | |||||||||||||||||
BMFRS (規格変更：60N) | 2 3 4 | 25 | 5(M5) | 1(1/8) | 0(穴無) | 5(M5) | 1(1/8) | 20 | 16 | 8 | 5 | 4.5 | 8 | 4.5 | |||||
| 30 | 1(1/8) | 2(1/4) | 0(穴無) | 5(M5) | 1(1/8) | 2(1/4) | 25 | 15 | 5 | 4.5 | 8 | 4.5 | |||||||
| 35 | 1(1/8) | 2(1/4) | 0(穴無) | 5(M5) | 1(1/8) | 2(1/4) | 3(3/8) | 30 | 20 | 6 | 5.5 | 9.5 | 5.5 | ||||||
| [ ! ]直角方向で3と3は選択できません。 | |||||||||||||||||||
| 40 | 2(1/4) | 3(3/8) | 0(穴無) | 5(M5) | 1(1/8) | 2(1/4) | 3(3/8) | 4(1/2) | 40 | 22 | 6.5 | 6.6 | 11 | 6.5 | |||||
| [ ! ]直角方向で4と4は選択できません。 | |||||||||||||||||||
| 50 | 2(1/4) | 3(3/8) | 4(1/2) | 0(穴無) | 5(M5) | 1(1/8) | 2(1/4) | 3(3/8) | 4(1/2) | 6(3/4) | 50 | 30 | 8 | 8.5 | 14 | 8.5 | |||
| [ ! ]直角方向で6と6は選択できません。 | |||||||||||||||||||
| 60N | 3(3/8) | 4(1/2) | 6(3/4) | 0(穴無) | 5(M5) | 1(1/8) | 2(1/4) | 3(3/8) | 4(1/2) | 6(3/4) | 60 | 8 | |||||||
[ ! ]A＝25はBMFRA・BMFRAAのみ、A＝60はBMFRSのみ、お選びいただけます。
[ ! ]ねじ径選択は（ ）の前の0・5・1・2・3・4・6でご指定ください。
[ ! ]「従来のA寸60は、規格改善のため「60N」に変更になりました。（a/b寸法8mm）従来規格（a/b寸法10mm）は2022年9月より規格廃止となります。」
旧：BMFRS□□－60－□ 新：BMFRS□□－60N－□
追加工
| 型式 | − | A | … | − | Z | − | (PC・PCW・PCT) |
| BMFRS4 | − | 60 | … | − | PC40 |
| Alterations | Code | Spec. | ￥/1Code |
| P寸法変更
2 3 4 | PC PCW PCT | P寸法を指定1mm単位で変更します。 (例)PC38−PCW30 [ ! ]20≦PC・PCW・PCT≦50 [ ! ]BMFRSについて初期設定 ピッチより短くした場合 常圧：1MPa≒10kgf/cm2 以下になります。 [ ! ]P寸法が変更された分、L寸法も変更されます。 | 800 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
クリーン洗浄・梱包済みでお届けします
|
|---|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
詳細情報
基本情報
油圧・水圧用のブロックマニホールドです。G(PF)ねじ加工も指定できます
ご注意
- BMFRSブロック角A60は、規格改善を2021年9月から行っております。
規格改善前は『BMFRS□-60-□』となり、2022年9月に廃止となります。
※規格後、a/b寸法を10㎜から8㎜に変更
規格改善前商品詳細URL：https://jp.misumi-ec.com/vona2/detail/110310530639/ - 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
| 数量区分 | 標準対応 | 個別対応 | ||
| 小口 | 大口 | 大口 | ||
| 数 量 | 1〜9 | 10〜19 | 20〜50 | 51～ |
| 値引率 | 基準単価 | 5％ | 20% | お見積り |
| 出荷日 | 通常 | ＋4日 | ||
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| Type | 連数 | ブロック角A ￥基準単価 | |||||
| 25 | 30 | 35 | 40 | 50 | 60N | ||
| BMFRS | 2 | - | 4,440 | 4,650 | 4,880 | 5,260 | 5,630 |
| 3 | - | 5,840 | 6,070 | 6,330 | 6,760 | 7,260 | |
| 4 | - | 6,850 | 7,080 | 7,360 | 7,850 | 8,300 | |
| BMFRA | 2 | 4,160 | 4,340 | 4,580 | 4,860 | 5,340 | - |
| 3 | 5,570 | 5,760 | 6,040 | 6,380 | 7,010 | - | |
| 4 | 6,580 | 6,790 | 7,080 | 7,480 | 8,190 | - | |
| BMFRAA | 2 | 4,630 | 4,810 | 5,050 | 5,330 | 5,820 | - |
| 3 | 6,140 | 6,340 | 6,620 | 6,960 | 7,590 | - | |
| 4 | 7,270 | 7,480 | 7,760 | 8,160 | 8,870 | - | |
