        継手付きプレート

        継手付きプレート
        • 環境対応
          RoHS対応（10物質）
        • 特性・用途
          該当なし
        • 継手材質
          S25C
        • 表面処理
          三価クロメート
        • 材質証明書
          対象
        • 材質証明書：材質
          プレート：SPCC|ソケット：S25C
        • 材質証明書：表面処理
          三価クロメート

        ご注意

        • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

        無料設計アドオンソフト
        対象：SOLIDWORKS/
        iCAD SX/Inventor
        未確定：候補が12型番あります。
        数量：

        外形図・規格表

        継手付きプレート:関連画像
        ねじ部　JIS　B0203　R（PT）

        Type[ M ]材質[ S ]表面処理最高使用圧力
        プレートソケット
        TGPLASPCCS25C三価クロメート1MPa≒10kgf/cm2以下



        規格表

        型式−H−A−B−Y−S−P
        TGPLA3−3−A200−B120−Y50−S40−P50
        ・下表の価格表は23年4月時点の情報になります。
        ・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
        型式ソケット数
        H        		A
        1mm単位        		B
        1mm単位        		YS
        5mm単位        		P
        1mm単位        		Rc(PT)DWt￥基準単価
        TypeNo.H1H2H3H4
        TGPLA11
        2
        3
        4        		150〜300100〜15050
        60
        70
        80        		20〜20030〜601/819222.32,2602,7803,3203,850
        225〜15040〜601/422252,2902,8403,3703,920
        33/828282,3302,8803,4303,980
        [ ! ]No.1のとき、A－（H－1）×P－S≧20 [ ! ]No.2・3のとき、A－（H－1）×P－S≧25 [ ! ]Pの指定がない場合、No.1はP30、No.2・3はP40となります。

        型番リスト

        表示件数
      • 1
        • 型番
        TGPLA1-1-A[150-300/1]-B[100-150/1]-Y[50,60,70,80]-S[20-200/5]
        TGPLA1-2-A[150-300/1]-B[100-150/1]-Y[50,60,70,80]-S[20-200/5]
        TGPLA1-3-A[150-300/1]-B[100-150/1]-Y[50,60,70,80]-S[20-200/5]
        TGPLA1-4-A[150-300/1]-B[100-150/1]-Y[50,60,70,80]-S[20-200/5]
        TGPLA2-1-A[150-300/1]-B[100-150/1]-Y[50,60,70,80]-S[25-150/5]
        TGPLA2-2-A[150-300/1]-B[100-150/1]-Y[50,60,70,80]-S[25-150/5]
        TGPLA2-3-A[150-300/1]-B[100-150/1]-Y[50,60,70,80]-S[25-150/5]
        TGPLA2-4-A[150-300/1]-B[100-150/1]-Y[50,60,70,80]-S[25-150/5]
        TGPLA3-1-A[150-300/1]-B[100-150/1]-Y[50,60,70,80]-S[25-150/5]
        TGPLA3-2-A[150-300/1]-B[100-150/1]-Y[50,60,70,80]-S[25-150/5]
        TGPLA3-3-A[150-300/1]-B[100-150/1]-Y[50,60,70,80]-S[25-150/5]
        TGPLA3-4-A[150-300/1]-B[100-150/1]-Y[50,60,70,80]-S[25-150/5]

        ねじの呼び

        継手数 H

        A

        (mm)

        B

        (mm)

        S

        (mm)

        Y

        (mm)

        		RoHS?最小発注数量
        1(Rc1/8)
        1
        150 ～ 300
        100 ～ 150
        20 ～ 200
        50 ～ 80
        10
        1個
        1(Rc1/8)
        2
        150 ～ 300
        100 ～ 150
        20 ～ 200
        50 ～ 80
        10
        1個
        1(Rc1/8)
        3
        150 ～ 300
        100 ～ 150
        20 ～ 200
        50 ～ 80
        10
        1個
        1(Rc1/8)
        4
        150 ～ 300
        100 ～ 150
        20 ～ 200
        50 ～ 80
        10
        1個
        2(Rc1/4)
        1
        150 ～ 300
        100 ～ 150
        25 ～ 150
        50 ～ 80
        10
        1個
        2(Rc1/4)
        2
        150 ～ 300
        100 ～ 150
        25 ～ 150
        50 ～ 80
        10
        1個
        2(Rc1/4)
        3
        150 ～ 300
        100 ～ 150
        25 ～ 150
        50 ～ 80
        10
        1個
        2(Rc1/4)
        4
        150 ～ 300
        100 ～ 150
        25 ～ 150
        50 ～ 80
        10
        1個
        3(Rc3/8)
        1
        150 ～ 300
        100 ～ 150
        25 ～ 150
        50 ～ 80
        10
        1個
        3(Rc3/8)
        2
        150 ～ 300
        100 ～ 150
        25 ～ 150
        50 ～ 80
        10
        1個
        3(Rc3/8)
        3
        150 ～ 300
        100 ～ 150
        25 ～ 150
        50 ～ 80
        10
        1個
        3(Rc3/8)
        4
        150 ～ 300
        100 ～ 150
        25 ～ 150
        50 ～ 80
        10
        1個
        通常単価(税別) (税込単価)
        通常出荷日
        クリーン洗浄・梱包済みでお届けします

        クリーン洗浄品とは

        -
        ( - )
        5日目

        SL-TGPLA1-1

        -
        ( - )
        5日目

        SL-TGPLA1-2

        -
        ( - )
        5日目

        SL-TGPLA1-3

        -
        ( - )
        5日目

        SL-TGPLA1-4

        -
        ( - )
        5日目

        SL-TGPLA2-1

        -
        ( - )
        5日目

        SL-TGPLA2-2

        -
        ( - )
        5日目

        SL-TGPLA2-3

        -
        ( - )
        5日目

        SL-TGPLA2-4

        -
        ( - )
        5日目

        SL-TGPLA3-1

        -
        ( - )
        5日目

        SL-TGPLA3-2

        -
        ( - )
        5日目

        SL-TGPLA3-3

        -
        ( - )
        5日目

        SL-TGPLA3-4

      • 1

        • 詳細情報

        基本情報

        【特長】・継手つきのプレートです。【継手材質】・S25Cです。

        ご注意

        • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

        納期・価格

        価格表

        ■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
        数量区分標準対応個別対応
        小口大口
        数 量1〜910〜2021～
        値引率基準単価5％お見積り
        出荷日通常
        [ ! ]表示数量超えは
        WOSにてご確認ください。

        納期

         5 日目出荷

        出荷日については、こちらをご覧ください。

        概要・仕様

        使用例

        カタログ

        • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

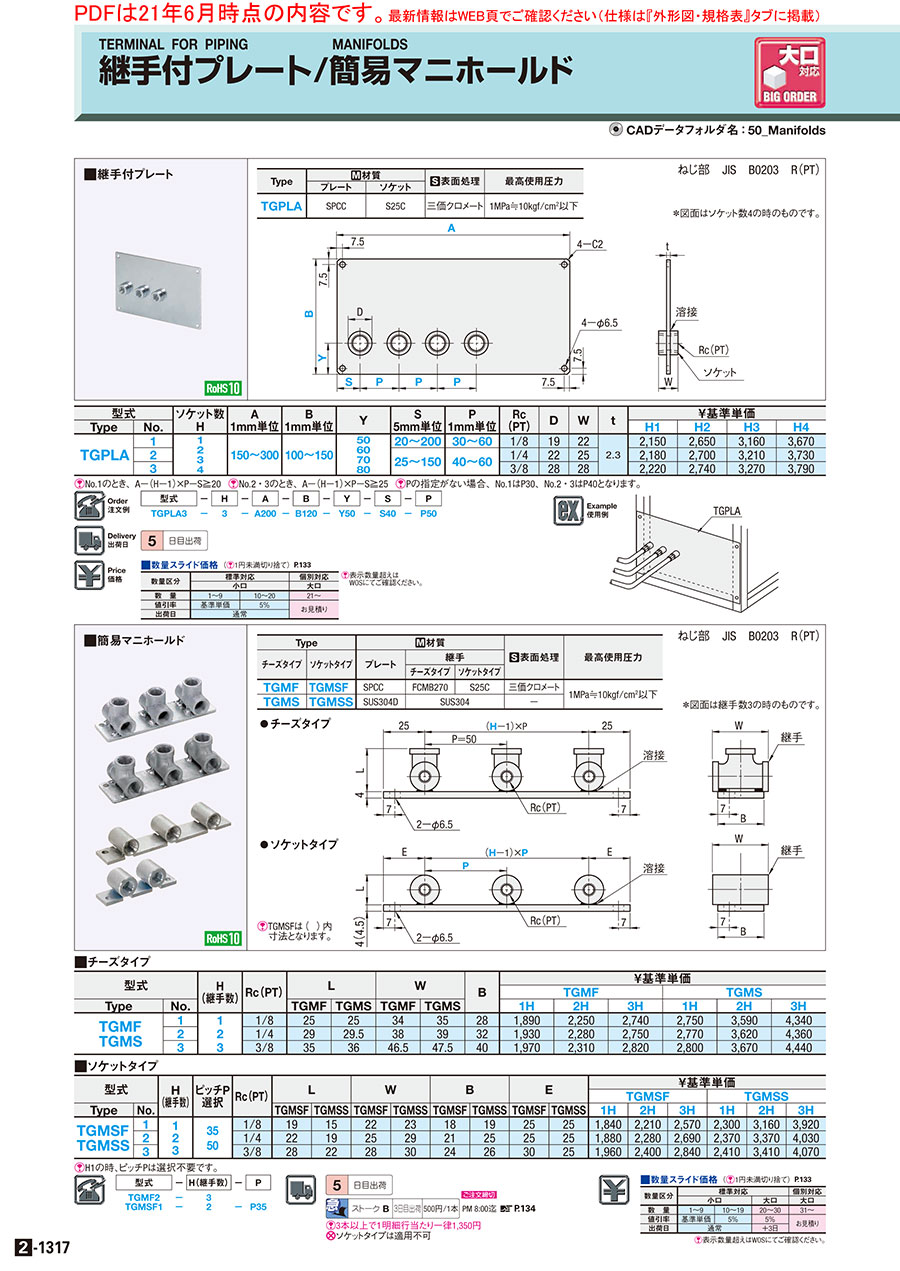

        2-1317

        • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

        継手付きプレートのレビュー
        4平均満足度：4.01件のレビュー
        グリス配管
        4
        満足度：4.02020/05/12
        作るより安くできました 端面若干手を切りそうです 水配管用でも使いたいのでSUS製がほしい 継手付ブラケットにはあるん...もっと読む
        0人が参考にしています。
        1件全て見る
