エア用ブロックターミナル　－縦貫通穴タイプ－

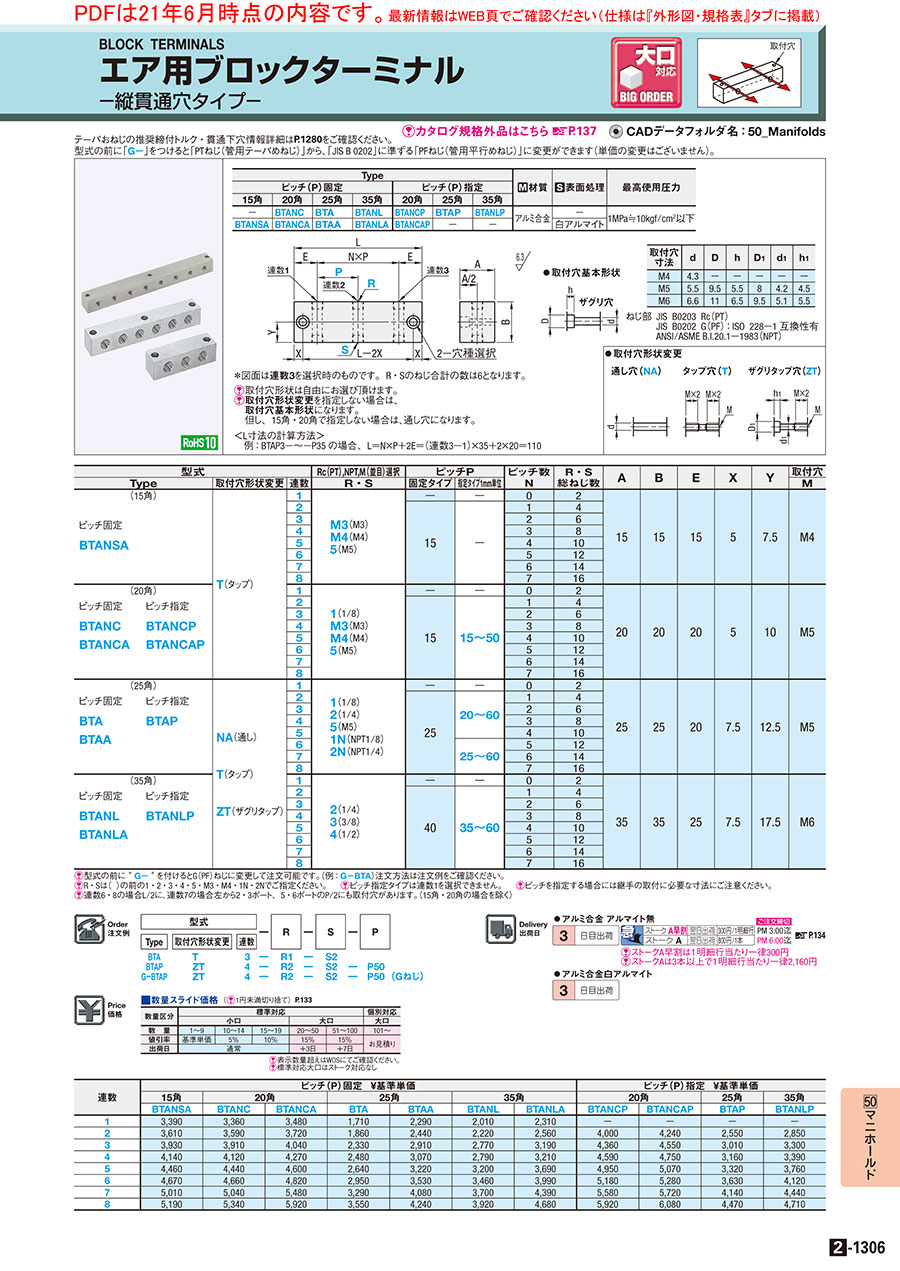

カタログ |P.2-1306

規格変更

平均満足度4.0

この商品のレビューをみる（4件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

油圧・水圧用/エア用ブロックターミナル　－縦貫通穴タイプ－

4.4

通常価格(税別)： 1,280円 (税込価格：1,408円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

油圧・水圧用ブロックターミナル　－縦貫通穴タイプ－

4.4

通常出荷日：2 日目～

エア用のブロックマニホールドです。G(PF)ねじ加工も指定できます

詳細情報を確認する

規格・仕様：

大口分納

特性・用途
該当なし
形状
縦貫通穴タイプ
材質
アルミ合金
用途
エア用
材質証明書
対象
材質証明書：材質
アルミ合金

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が1,008型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

●取付穴基本形状
ザグリ穴

取付穴寸法	d	D	h	D₁	d₁	h₁
M4	4.3	－	－	－	－	－
M5	5.5	9.5	5.5	8	4.2	4.5
M6	6.6	11	6.5	9.5	5.1	5.5

●取付穴形状変更

通し穴（NA）

タップ穴（T）

ザグリタップ穴（ZT）

ねじ部
JIS B0203 Rc（PT） JIS B0202 G（PF）：ISO 228－1 互換性有
ANSI/ASME B.I.20.1－1983（NPT）
＊図面は連数3を選択時のものです。R・Sのねじ合計の数は6となります。
[ ! ]取付穴形状は自由にお選び頂けます。
[ ! ]取付穴形状変更を指定しない場合は、取付穴基本形状になります。
但し、15角・20角で指定しない場合は、通し穴になります。
＜L寸法の計算方法＞
例：BTAP3－～－P35の場合、L＝N×P＋2E＝（連数3－1）×35＋2×20＝110
[ ! ]指指示無き寸法公差はJISB0405m級に準じる。ただし、A、B寸法公差、M×2のめねじ深さ公差は除く。

Type							[ M ]材質	[ S ]表面処理	最高使用圧力
ピッチ(P)固定				ピッチ(P)指定
15角	20角	25角	35角	20角	25角	35角
−	BTANC	BTA	BTANL	BTANCP	BTAP	BTANLP	アルミ合金	−	1MPa≒10kgf/cm²以下
BTANSA	BTANCA	BTAA	BTANLA	BTANCAP	−	−	アルミ合金	白アルマイト	1MPa≒10kgf/cm²以下

規格表

型式			−	R	−	S	−	P

Type	取付穴形状変更	連数
BTA BTAP GーBTAP	T ZT ZT	3 4 4	− − −	R1 R2 R2	− − −	S2 S2 S2	− −	P50 P50	(Gねじ)

型式				Rc(PT),NPT,M(並目)選択	ピッチP		ピッチ数 N	R・S 総ねじ数	A	B	E	X	Y	取付穴
Type		取付穴形状変更	連数	R・S	固定タイプ	指定タイプ1mm単位								M
(15角)		T(タップ)	1	M3(M3) M4(M4) 5(M5)	−	−	0	2	15	15	15	5	7.5	M4
ピッチ固定 BTANSA			2		15	−	1	4
			3				2	6
			4				3	8
			5				4	10
			6				5	12
			7				6	14
			8				7	16
(20角)			1	1(1/8) M3(M3) M4(M4) 5(M5)	−	−	0	2	20	20	20	5	10	M5
ピッチ固定 BTANC BTANCA	ピッチ指定 BTANCP BTANCAP		2		15	15〜50	1	4
			3				2	6
			4				3	8
			5				4	10
			6				5	12
			7				6	14
			8				7	16
(25角)		NA(通し) T(タップ) ZT(ザグリタップ)	1	1(1/8) 2(1/4) 5(M5) 1N(NPT1/8) 2N(NPT1/4)	−	−	0	2	25	25	20	7.5	12.5	M5
ピッチ固定 BTA BTAA	ピッチ指定 BTAP		2		25	20〜60	1	4
			3				2	6
			4				3	8
			5				4	10
			6			25〜60	5	12
			7				6	14
			8				7	16
(35角)			1	2(1/4) 3(3/8) 4(1/2)	−	−	0	2	35	35	25	7.5	17.5	M6
ピッチ固定 BTANL BTANLA	ピッチ指定 BTANLP		2		40	35〜60	1	4
			3				2	6
			4				3	8
			5				4	10
			6				5	12
			7				6	14
			8				7	16

[ ! ]型式の前に＂G－＂を付けるとG（PF）ねじに変更して注文可能です。（例：G－BTA）注文方法は注文例をご確認ください。
[ ! ]R・Sは（）の前の1・2・3・4・5・M3・M4・1N・2Nでご指定ください。　[ ! ]ピッチ指定タイプは連数1を選択できません。　
[ ! ]ピッチを指定する場合には継手の取付に必要な寸法にご注意ください。
[ ! ]連数6・8の場合L/2に、連数7の場合左から2・3ポート、5・6ポートのP/2にも取付穴があります。（15角・20角の場合を除く）

型番リスト

表示件数

...

型番

BTA1-[R1N,R2N]-[S1N,S2N]

BTA1-[R1N,R2N]-S[1,2,5]

BTA1-R[1,2,5]-[S1N,S2N]

BTA1-R[1,2,5]-S[1,2,5]

BTA2-[R1N,R2N]-[S1N,S2N]

BTA2-[R1N,R2N]-S[1,2,5]

BTA2-R[1,2,5]-[S1N,S2N]

BTA2-R[1,2,5]-S[1,2,5]

BTA3-[R1N,R2N]-[S1N,S2N]

BTA3-[R1N,R2N]-S[1,2,5]

BTA3-R[1,2,5]-[S1N,S2N]

BTA3-R[1,2,5]-S[1,2,5]

BTA4-[R1N,R2N]-[S1N,S2N]

BTA4-[R1N,R2N]-S[1,2,5]

BTA4-R[1,2,5]-[S1N,S2N]

BTA4-R[1,2,5]-S[1,2,5]

BTA5-[R1N,R2N]-[S1N,S2N]

BTA5-[R1N,R2N]-S[1,2,5]

BTA5-R[1,2,5]-[S1N,S2N]

BTA5-R[1,2,5]-S[1,2,5]

BTA6-[R1N,R2N]-[S1N,S2N]

BTA6-[R1N,R2N]-S[1,2,5]

BTA6-R[1,2,5]-[S1N,S2N]

BTA6-R[1,2,5]-S[1,2,5]

BTA7-[R1N,R2N]-[S1N,S2N]

BTA7-[R1N,R2N]-S[1,2,5]

BTA7-R[1,2,5]-[S1N,S2N]

BTA7-R[1,2,5]-S[1,2,5]

BTA8-[R1N,R2N]-[S1N,S2N]

BTA8-[R1N,R2N]-S[1,2,5]

BTA8-R[1,2,5]-[S1N,S2N]

BTA8-R[1,2,5]-S[1,2,5]

BTAA1-[R1N,R2N]-[S1N,S2N]

BTAA1-[R1N,R2N]-S[1,2,5]

BTAA1-R[1,2,5]-[S1N,S2N]

BTAA1-R[1,2,5]-S[1,2,5]

BTAA2-[R1N,R2N]-[S1N,S2N]

BTAA2-[R1N,R2N]-S[1,2,5]

BTAA2-R[1,2,5]-[S1N,S2N]

BTAA2-R[1,2,5]-S[1,2,5]

BTAA3-[R1N,R2N]-[S1N,S2N]

BTAA3-[R1N,R2N]-S[1,2,5]

BTAA3-R[1,2,5]-[S1N,S2N]

BTAA3-R[1,2,5]-S[1,2,5]

BTAA4-[R1N,R2N]-[S1N,S2N]

BTAA4-[R1N,R2N]-S[1,2,5]

BTAA4-R[1,2,5]-[S1N,S2N]

BTAA4-R[1,2,5]-S[1,2,5]

BTAA5-[R1N,R2N]-[S1N,S2N]

BTAA5-[R1N,R2N]-S[1,2,5]

BTAA5-R[1,2,5]-[S1N,S2N]

BTAA5-R[1,2,5]-S[1,2,5]

BTAA6-[R1N,R2N]-[S1N,S2N]

BTAA6-[R1N,R2N]-S[1,2,5]

BTAA6-R[1,2,5]-[S1N,S2N]

BTAA6-R[1,2,5]-S[1,2,5]

BTAA7-[R1N,R2N]-[S1N,S2N]

BTAA7-[R1N,R2N]-S[1,2,5]

BTAA7-R[1,2,5]-[S1N,S2N]

BTAA7-R[1,2,5]-S[1,2,5]

表面処理

ブロックサイズ

(mm)

連数

(連)

ねじサイズ/種類

取付穴形状変更

ピッチ P

(mm)

ピッチ固定/指定

図面R部ねじ径M(並目)選択 [RM] 3(M3) 4(M4)

図面R部ねじ径NPT選択 [R]

図面R部ねじ径PT/PF

図面S部ねじ径M(並目)選択 [SM] 3(M3) 4(M4)

図面S部ねじ径NPT選択 [S]

図面S部ねじ径PT/PF

材質証明書：表面処理

RoHS?

最小発注数量

なし	25×25	1	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	-	固定タイプ	-	1/4 [R2N] / 1/8 [R1N]	-	-	1/4 [S2N] / 1/8 [S1N]	-	-	10	1個
なし	25×25	1	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	-	固定タイプ	-	1/4 [R2N] / 1/8 [R1N]	-	-	-	1 ～ 5	-	10	1個
なし	25×25	1	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	-	固定タイプ	-	-	1 ～ 5	-	1/4 [S2N] / 1/8 [S1N]	-	-	10	1個
なし	25×25	1	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	-	固定タイプ	-	-	1 ～ 5	-	-	1 ～ 5	-	10	1個
なし	25×25	2	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	-	固定タイプ	-	1/4 [R2N] / 1/8 [R1N]	-	-	1/4 [S2N] / 1/8 [S1N]	-	-	10	1個
なし	25×25	2	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	-	固定タイプ	-	1/4 [R2N] / 1/8 [R1N]	-	-	-	1 ～ 5	-	10	1個
なし	25×25	2	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	-	固定タイプ	-	-	1 ～ 5	-	1/4 [S2N] / 1/8 [S1N]	-	-	10	1個
なし	25×25	2	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	-	固定タイプ	-	-	1 ～ 5	-	-	1 ～ 5	-	10	1個
なし	25×25	3	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	-	固定タイプ	-	1/4 [R2N] / 1/8 [R1N]	-	-	1/4 [S2N] / 1/8 [S1N]	-	-	10	1個
なし	25×25	3	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	-	固定タイプ	-	1/4 [R2N] / 1/8 [R1N]	-	-	-	1 ～ 5	-	10	1個
なし	25×25	3	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	-	固定タイプ	-	-	1 ～ 5	-	1/4 [S2N] / 1/8 [S1N]	-	-	10	1個
なし	25×25	3	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	-	固定タイプ	-	-	1 ～ 5	-	-	1 ～ 5	-	10	1個
なし	25×25	4	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	-	固定タイプ	-	1/4 [R2N] / 1/8 [R1N]	-	-	1/4 [S2N] / 1/8 [S1N]	-	-	10	1個
なし	25×25	4	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	-	固定タイプ	-	1/4 [R2N] / 1/8 [R1N]	-	-	-	1 ～ 5	-	10	1個
なし	25×25	4	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	-	固定タイプ	-	-	1 ～ 5	-	1/4 [S2N] / 1/8 [S1N]	-	-	10	1個
なし	25×25	4	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	-	固定タイプ	-	-	1 ～ 5	-	-	1 ～ 5	-	10	1個
なし	25×25	5	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	-	固定タイプ	-	1/4 [R2N] / 1/8 [R1N]	-	-	1/4 [S2N] / 1/8 [S1N]	-	-	10	1個
なし	25×25	5	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	-	固定タイプ	-	1/4 [R2N] / 1/8 [R1N]	-	-	-	1 ～ 5	-	10	1個
なし	25×25	5	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	-	固定タイプ	-	-	1 ～ 5	-	1/4 [S2N] / 1/8 [S1N]	-	-	10	1個
なし	25×25	5	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	-	固定タイプ	-	-	1 ～ 5	-	-	1 ～ 5	-	10	1個
なし	25×25	6	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	-	固定タイプ	-	1/4 [R2N] / 1/8 [R1N]	-	-	1/4 [S2N] / 1/8 [S1N]	-	-	10	1個
なし	25×25	6	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	-	固定タイプ	-	1/4 [R2N] / 1/8 [R1N]	-	-	-	1 ～ 5	-	10	1個
なし	25×25	6	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	-	固定タイプ	-	-	1 ～ 5	-	1/4 [S2N] / 1/8 [S1N]	-	-	10	1個
なし	25×25	6	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	-	固定タイプ	-	-	1 ～ 5	-	-	1 ～ 5	-	10	1個
なし	25×25	7	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	-	固定タイプ	-	1/4 [R2N] / 1/8 [R1N]	-	-	1/4 [S2N] / 1/8 [S1N]	-	-	10	1個
なし	25×25	7	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	-	固定タイプ	-	1/4 [R2N] / 1/8 [R1N]	-	-	-	1 ～ 5	-	10	1個
なし	25×25	7	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	-	固定タイプ	-	-	1 ～ 5	-	1/4 [S2N] / 1/8 [S1N]	-	-	10	1個
なし	25×25	7	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	-	固定タイプ	-	-	1 ～ 5	-	-	1 ～ 5	-	10	1個
なし	25×25	8	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	-	固定タイプ	-	1/4 [R2N] / 1/8 [R1N]	-	-	1/4 [S2N] / 1/8 [S1N]	-	-	10	1個
なし	25×25	8	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	-	固定タイプ	-	1/4 [R2N] / 1/8 [R1N]	-	-	-	1 ～ 5	-	10	1個
なし	25×25	8	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	-	固定タイプ	-	-	1 ～ 5	-	1/4 [S2N] / 1/8 [S1N]	-	-	10	1個
なし	25×25	8	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	-	固定タイプ	-	-	1 ～ 5	-	-	1 ～ 5	-	10	1個
白アルマイト	25×25	1	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	-	固定タイプ	-	1/4 [R2N] / 1/8 [R1N]	-	-	1/4 [S2N] / 1/8 [S1N]	-	白アルマイト	10	1個
白アルマイト	25×25	1	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	-	固定タイプ	-	1/4 [R2N] / 1/8 [R1N]	-	-	-	1 ～ 5	白アルマイト	10	1個
白アルマイト	25×25	1	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	-	固定タイプ	-	-	1 ～ 5	-	1/4 [S2N] / 1/8 [S1N]	-	白アルマイト	10	1個
白アルマイト	25×25	1	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	-	固定タイプ	-	-	1 ～ 5	-	-	1 ～ 5	白アルマイト	10	1個
白アルマイト	25×25	2	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	-	固定タイプ	-	1/4 [R2N] / 1/8 [R1N]	-	-	1/4 [S2N] / 1/8 [S1N]	-	白アルマイト	10	1個
白アルマイト	25×25	2	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	-	固定タイプ	-	1/4 [R2N] / 1/8 [R1N]	-	-	-	1 ～ 5	白アルマイト	10	1個
白アルマイト	25×25	2	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	-	固定タイプ	-	-	1 ～ 5	-	1/4 [S2N] / 1/8 [S1N]	-	白アルマイト	10	1個
白アルマイト	25×25	2	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	-	固定タイプ	-	-	1 ～ 5	-	-	1 ～ 5	白アルマイト	10	1個
白アルマイト	25×25	3	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	-	固定タイプ	-	1/4 [R2N] / 1/8 [R1N]	-	-	1/4 [S2N] / 1/8 [S1N]	-	白アルマイト	10	1個
白アルマイト	25×25	3	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	-	固定タイプ	-	1/4 [R2N] / 1/8 [R1N]	-	-	-	1 ～ 5	白アルマイト	10	1個
白アルマイト	25×25	3	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	-	固定タイプ	-	-	1 ～ 5	-	1/4 [S2N] / 1/8 [S1N]	-	白アルマイト	10	1個
白アルマイト	25×25	3	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	-	固定タイプ	-	-	1 ～ 5	-	-	1 ～ 5	白アルマイト	10	1個
白アルマイト	25×25	4	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	-	固定タイプ	-	1/4 [R2N] / 1/8 [R1N]	-	-	1/4 [S2N] / 1/8 [S1N]	-	白アルマイト	10	1個
白アルマイト	25×25	4	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	-	固定タイプ	-	1/4 [R2N] / 1/8 [R1N]	-	-	-	1 ～ 5	白アルマイト	10	1個
白アルマイト	25×25	4	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	-	固定タイプ	-	-	1 ～ 5	-	1/4 [S2N] / 1/8 [S1N]	-	白アルマイト	10	1個
白アルマイト	25×25	4	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	-	固定タイプ	-	-	1 ～ 5	-	-	1 ～ 5	白アルマイト	10	1個
白アルマイト	25×25	5	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	-	固定タイプ	-	1/4 [R2N] / 1/8 [R1N]	-	-	1/4 [S2N] / 1/8 [S1N]	-	白アルマイト	10	1個
白アルマイト	25×25	5	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	-	固定タイプ	-	1/4 [R2N] / 1/8 [R1N]	-	-	-	1 ～ 5	白アルマイト	10	1個
白アルマイト	25×25	5	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	-	固定タイプ	-	-	1 ～ 5	-	1/4 [S2N] / 1/8 [S1N]	-	白アルマイト	10	1個
白アルマイト	25×25	5	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	-	固定タイプ	-	-	1 ～ 5	-	-	1 ～ 5	白アルマイト	10	1個
白アルマイト	25×25	6	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	-	固定タイプ	-	1/4 [R2N] / 1/8 [R1N]	-	-	1/4 [S2N] / 1/8 [S1N]	-	白アルマイト	10	1個
白アルマイト	25×25	6	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	-	固定タイプ	-	1/4 [R2N] / 1/8 [R1N]	-	-	-	1 ～ 5	白アルマイト	10	1個
白アルマイト	25×25	6	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	-	固定タイプ	-	-	1 ～ 5	-	1/4 [S2N] / 1/8 [S1N]	-	白アルマイト	10	1個
白アルマイト	25×25	6	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	-	固定タイプ	-	-	1 ～ 5	-	-	1 ～ 5	白アルマイト	10	1個
白アルマイト	25×25	7	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	-	固定タイプ	-	1/4 [R2N] / 1/8 [R1N]	-	-	1/4 [S2N] / 1/8 [S1N]	-	白アルマイト	10	1個
白アルマイト	25×25	7	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	-	固定タイプ	-	1/4 [R2N] / 1/8 [R1N]	-	-	-	1 ～ 5	白アルマイト	10	1個
白アルマイト	25×25	7	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	-	固定タイプ	-	-	1 ～ 5	-	1/4 [S2N] / 1/8 [S1N]	-	白アルマイト	10	1個
白アルマイト	25×25	7	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	-	固定タイプ	-	-	1 ～ 5	-	-	1 ～ 5	白アルマイト	10	1個

通常単価(税別) (税込単価)	通常出荷日	クリーン洗浄・梱包済みでお届けしますクリーン洗浄品とは

- ( - )	3日目	SL-BTA1
- ( - )	3日目	SL-BTA1
- ( - )	3日目	SL-BTA1
- ( - )	3日目	SL-BTA1
- ( - )	3日目	SL-BTA2
- ( - )	3日目	SL-BTA2
- ( - )	3日目	SL-BTA2
- ( - )	3日目	SL-BTA2
- ( - )	3日目	SL-BTA3
- ( - )	3日目	SL-BTA3
- ( - )	3日目	SL-BTA3
- ( - )	3日目	SL-BTA3
- ( - )	3日目	SL-BTA4
- ( - )	3日目	SL-BTA4
- ( - )	3日目	SL-BTA4
- ( - )	3日目	SL-BTA4
- ( - )	3日目	SL-BTA5
- ( - )	3日目	SL-BTA5
- ( - )	3日目	SL-BTA5
- ( - )	3日目	SL-BTA5
- ( - )	3日目	SL-BTA6
- ( - )	3日目	SL-BTA6
- ( - )	3日目	SL-BTA6
- ( - )	3日目	SL-BTA6
- ( - )	3日目	SL-BTA7
- ( - )	3日目	SL-BTA7
- ( - )	3日目	SL-BTA7
- ( - )	3日目	SL-BTA7
- ( - )	3日目	SL-BTA8
- ( - )	3日目	SL-BTA8
- ( - )	3日目	SL-BTA8
- ( - )	3日目	SL-BTA8
- ( - )	3日目	SL-BTAA1
- ( - )	3日目	SL-BTAA1
- ( - )	3日目	SL-BTAA1
- ( - )	3日目	SL-BTAA1
- ( - )	3日目	SL-BTAA2
- ( - )	3日目	SL-BTAA2
- ( - )	3日目	SL-BTAA2
- ( - )	3日目	SL-BTAA2
- ( - )	3日目	SL-BTAA3
- ( - )	3日目	SL-BTAA3
- ( - )	3日目	SL-BTAA3
- ( - )	3日目	SL-BTAA3
- ( - )	3日目	SL-BTAA4
- ( - )	3日目	SL-BTAA4
- ( - )	3日目	SL-BTAA4
- ( - )	3日目	SL-BTAA4
- ( - )	3日目	SL-BTAA5
- ( - )	3日目	SL-BTAA5
- ( - )	3日目	SL-BTAA5
- ( - )	3日目	SL-BTAA5
- ( - )	3日目	SL-BTAA6
- ( - )	3日目	SL-BTAA6
- ( - )	3日目	SL-BTAA6
- ( - )	3日目	SL-BTAA6
- ( - )	3日目	SL-BTAA7
- ( - )	3日目	SL-BTAA7
- ( - )	3日目	SL-BTAA7
- ( - )	3日目	SL-BTAA7

...

基本情報
納期・価格

基本情報

エア用のブロックマニホールドです。G(PF)ねじ加工も指定できます

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

連数	ピッチ(P)固定 ¥基準単価							ピッチ(P)指定 ¥基準単価
	15角	20角		25角		35角		20角		25角	35角
	BTANSA	BTANC	BTANCA	BTA	BTAA	BTANL	BTANLA	BTANCP	BTANCAP	BTAP	BTANLP
1	3,560	3,530	3,650	1,800	2,400	2,110	2,430	-	-	-	-
2	3,790	3,770	3,910	1,950	2,560	2,330	2,690	4,200	4,450	2,680	2,990
3	4,130	4,110	4,240	2,450	3,060	2,910	3,350	4,580	4,780	3,160	3,470
4	4,350	4,330	4,480	2,600	3,220	2,930	3,370	4,820	4,990	3,320	3,560
5	4,680	4,660	4,830	2,770	3,380	3,360	3,870	5,200	5,320	3,490	3,950
6	4,900	4,890	5,060	3,100	3,710	3,630	4,190	5,440	5,540	3,810	4,330
7	5,260	5,290	5,750	3,450	4,280	3,890	4,610	5,860	6,010	4,350	4,660
8	5,450	5,610	6,220	3,730	4,450	4,120	4,910	6,220	6,380	4,690	4,950

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応					個別対応
数量区分	小口			大口		大口
数量	1〜9	10〜14	15〜19	20〜50	51〜100	101〜
値引率	基準単価	5％	10％	20%	20%	お見積り
出荷日	通常			＋3日	＋7日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]標準対応大口はストーク対応なし

納期

●アルミ合金アルマイト無

日目出荷

				ご注文締切
急	ストークA早割	翌日出荷	300円/1明細行	PM 3:00迄	>>こちら
急	ストークA	翌日出荷	800円/1本	PM 6:00迄	>>こちら

[ ! ]ストークA早割は１明細行当たり一律300円
[ ! ]ストークAは3本以上で１明細行当たり一律2,160円

●アルミ合金白アルマイト

日目出荷

出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
油圧・水圧用/エア用ブロックターミナル　－縦貫通穴タイプ－
油圧・水圧用・エア用の縦貫通穴タイプのブロックマニホールドです。
ミスミ
油圧・水圧用/エア用ブロックターミナル　－Ｌ字穴タイプ－
油圧・水圧用・エア用のL字穴タイプのブロックマニホールドです。
ミスミ
エア・水圧・油圧用ブロックマニホールド　－Ｔ字穴タイプ－
T字穴タイプのエア用のブロックマニホールドです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

エア用ブロックターミナル　－縦貫通穴タイプ－のレビュー

4平均満足度：4.04件のレビュー

星5
25%
星4
50%
星3
25%
星2
0%
星1
0%

製品に使用

満足度：3.02022/01/25

この商品は、自社製品のエア用の分配マニホールドとして使用しています。この商品自体の正規の使い方をしていると思います。アル...もっと読む

0人が参考にしています。

エアー配管の中継に使用しています。

満足度：4.02021/12/06

エアー機器が多い配管をする時にコンパクトにまとめることが可能です。サイズ、連数が選択出来るので助かっています。

0人が参考にしています。

エアー配管

満足度：5.02021/01/25

エアシリンダーの分岐配管に使用しました。特に問題もなく使用できました。サイズが小さいのが気に入ってます。

0人が参考にしています。

ベンダー型に使用

満足度：4.02021/01/21

フレームを曲げるベンダー型のエアシリンダ部にカプラを取り付けて分岐の用途で使用しています。部署の先輩が使用していたのでそ...もっと読む

0人が参考にしています。

4件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品エア用ブロックターミナル　－縦貫通穴タイプ－	【クリーン洗浄品】水圧用ブロックターミナル－縦貫通穴タイプ－	【クリーン洗浄品】油圧・水圧用ブロックターミナル　－縦貫通穴タイプ－	【クリーン洗浄品】エア用ブロックマニホールド　－縦貫通穴・Ｌ字穴タイプ－	エア用ブロックターミナル　－Ｌ字穴タイプ－	【クリーン洗浄品】エア用ブロックターミナル　－Ｌ字穴タイプ－
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	3日目	3日目	5日目〜	6日目〜	3日目	6日目
特性・用途	該当なし	クリーン洗浄 / 禁油	クリーン洗浄 / 禁油	クリーン洗浄 / 禁油	該当なし	クリーン洗浄 / 禁油
形状	縦貫通穴タイプ	縦貫通穴タイプ	縦貫通穴タイプ	横貫通穴・L字穴タイプ	縦半貫通穴・上穴タイプ	縦半貫通穴・上穴タイプ
材質	アルミ合金	-	-	アルミ合金	アルミ合金	アルミ合金
用途	エア用	-	-	エア用	エア用	エア用
材質証明書	対象	対象	対象	対象	対象	対象

この商品に関連するミスミユニット事例その他の事例を探す

ブロックマニホールドカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

メカニカル部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

表面処理

ブロックサイズ(mm)

連数(連)

ねじサイズ/種類

取付穴形状変更

ピッチ P(mm)

ピッチ固定/指定

図面R部ねじ径M(並目)選択 [RM] 3(M3) 4(M4)

図面R部ねじ径NPT選択 [R]

図面R部ねじ径PT/PF

図面S部ねじ径M(並目)選択 [SM] 3(M3) 4(M4)

図面S部ねじ径NPT選択 [S]

図面S部ねじ径PT/PF

タイプ

CAD

出荷日

エア用ブロックターミナル －縦貫通穴タイプ－

ご注意

外形図・規格表

規格表

型番リスト

詳細情報

基本情報

ご注意

納期・価格

価格表

納期

カタログ

商品担当おすすめ

この商品を見た人は、こんな商品も見ています

最近見た商品

この商品に関連するミスミ ユニット事例その他の事例を探す

ブロックマニホールドカテゴリの売れ筋ランキング

技術サポート窓口

chemSHERPA

エア用ブロックターミナル　－縦貫通穴タイプ－

この商品に関連するミスミユニット事例その他の事例を探す
