エア用ブロックターミナル　－Ｌ字穴タイプ－

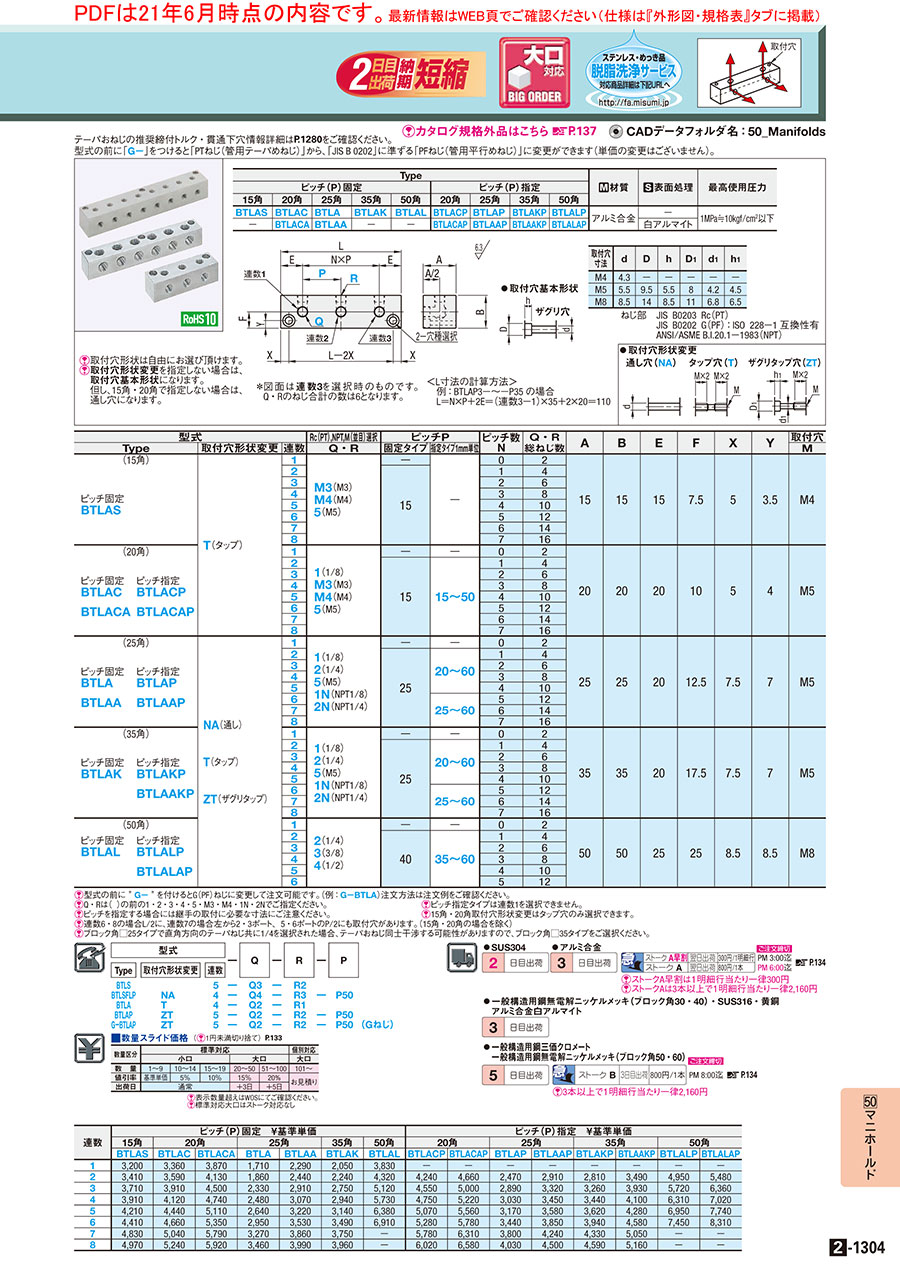

カタログ |P.2-1304

規格変更

4.1

平均満足度4.1

この商品のレビューをみる（6件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

油圧・水圧用/エア用ブロックターミナル　－Ｌ字穴タイプ－

4.6

通常価格(税別)： 1,200円 (税込価格：1,320円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

油圧・水圧用ブロックターミナル　－Ｌ字穴タイプ－　ピッチ固定

4.4

通常出荷日：2 日目～

エア用のブロックマニホールドです。G(PF)ねじ加工も指定できます

詳細情報を確認する

規格・仕様：

大口分納

環境対応
RoHS対応（10物質）
特性・用途
該当なし
形状
縦半貫通穴・上穴タイプ
材質
アルミ合金
用途
エア用
材質証明書
対象
材質証明書：材質
アルミ合金

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が1,532型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

●取付穴基本形状
ザグリ穴

取付穴寸法	d	D	h	D₁	d₁	h₁
M4	4.3	－	－	－	－	－
M5	5.5	9.5	5.5	8	4.2	4.5
M8	8.5	14	8.5	11	6.8	6.5

●取付穴形状変更

通し穴（NA）

タップ穴（T）

ザグリタップ穴（ZT）

ねじ部
JIS B0203 Rc（PT） JIS B0202 G（PF）：ISO 228－1 互換性有
ANSI/ASME B.I.20.1－1983（NPT）
＊図面は連数3を選択時のものです。Q・Rのねじ合計の数は6となります。
＜L寸法の計算方法＞
　例：BTLAP3－～－P35の場合
　L＝N×P＋2E＝（連数3－1）×35＋2×20＝110
[ ! ]取付穴形状は自由にお選び頂けます。
[ ! ]取付穴形状変更を指定しない場合は、取付穴基本形状になります。
但し、15角・20角で指定しない場合は、通し穴になります。
[ ! ]指指示無き寸法公差はJISB0405m級に準じる。ただし、A、B寸法公差、M×2のめねじ深さ公差は除く。

Type									[ M ]材質	[ S ]表面処理	最高使用圧力
ピッチ(P)固定					ピッチ(P)指定
15角	20角	25角	35角	50角	20角	25角	35角	50角
BTLAS	BTLAC	BTLA	BTLAK	BTLAL	BTLACP	BTLAP	BTLAKP	BTLALP	アルミ合金	−	1MPa≒10kgf/cm²以下
−	BTLACA	BTLAA	−	−	BTLACAP	BTLAAP	BTLAAKP	BTLALAP	アルミ合金	白アルマイト	1MPa≒10kgf/cm²以下

規格表

型式			−	Q	−	R	−	P

Type	取付穴形状変更	連数
BTLA BTLAP G－BTLAP	T ZT ZT	4 5 5	− − −	Q2 Q2 Q2	− − −	R1 R2 R2	− −	P50 P50	(Gねじ)

型式				R_C(PT),NPT,M(並目)選択	ピッチP		ピッチ数 N	Ｑ・Ｒ総ねじ数	A	B	E	F	X	Y	取付穴
Type		取付穴形状変更	連数	Q・R	固定タイプ	指定タイプ1mm単位									M
(15角)		T(タップ)	1	M3(M3) M4(M4) 5(M5)	−	−	0	2	15	15	15	7.5	5	3.5	M4
ピッチ固定 BTLAS			2		15		1	4
			3				2	6
			4				3	8
			5				4	10
			6				5	12
			7				6	14
			8				7	16
(20角)			1	1(1/8) M3(M3) M4(M4) 5(M5)	−	−	0	2	20	20	20	10	5	4	M5
ピッチ固定 BTLAC BTLACA	ピッチ指定 BTLACP BTLACAP		2		15	15〜50	1	4
			3				2	6
			4				3	8
			5				4	10
			6				5	12
			7				6	14
			8				7	16
(25角)		NA(通し) T(タップ) ZT(ザグリタップ)	1	1(1/8) 2(1/4) 5(M5) 1N(NPT1/8) 2N(NPT1/4)	−	−	0	2	25	25	20	12.5	7.5	7	M5
ピッチ固定 BTLA BTLAA	ピッチ指定 BTLAP BTLAAP		2		25	20〜60	1	4
			3				2	6
			4				3	8
			5				4	10
			6			25〜60	5	12
			7				6	14
			8				7	16
(35角)			1	1(1/8) 2(1/4) 5(M5) 1N(NPT1/8) 2N(NPT1/4)	−	−	0	2	35	35	20	17.5	7.5	7	M5
ピッチ固定 BTLAK	ピッチ指定 BTLAKP BTLAAKP		2		25	20〜60	1	4
			3				2	6
			4				3	8
			5				4	10
			6			25〜60	5	12
			7				6	14
			8				7	16
(50角)			1	2(1/4) 3(3/8) 4(1/2)	−	−	0	2	50	50	25	25	8.5	8.5	M8
ピッチ固定 BTLAL	ピッチ指定 BTLALP BTLALAP		2		40	35〜60	1	4
			3				2	6
			4				3	8
			5				4	10
			6				5	12

[ ! ]型式の前に＂G－＂を付けるとG（PF）ねじに変更して注文可能です。（例：G－BTLA）注文方法は注文例をご確認ください。
[ ! ]Q・Rは（）の前の1・2・3・4・5・M3・M4・1N・2Nでご指定ください。 [ ! ]ピッチ指定タイプは連数1を選択できません。
[ ! ]ピッチを指定する場合には継手の取付に必要な寸法にご注意ください。 [ ! ]15角・20角取付穴形状変更はタップ穴のみ選択できます。
[ ! ]連数6・8の場合L/2に、連数7の場合左から2・3ポート、5・6ポートのP/2にも取付穴があります。（15角・20角の場合を除く）
[ ! ]ブロック角□25タイプで直角方向のテーパねじ共に1/4を選択された場合、テーパおねじ同士干渉する可能性がありますので、ブロック角□35タイプをご選択ください。

型番リスト

表示件数

...

型番

BTLA1-[Q1N,Q2N]-[R1N,R2N]

BTLA1-[Q1N,Q2N]-R[1,2,5]

BTLA1-Q[1,2,5]-[R1N,R2N]

BTLA1-Q[1,2,5]-R[1,2,5]

BTLA2-[Q1N,Q2N]-[R1N,R2N]

BTLA2-[Q1N,Q2N]-R[1,2,5]

BTLA2-Q[1,2,5]-[R1N,R2N]

BTLA2-Q[1,2,5]-R[1,2,5]

BTLA3-[Q1N,Q2N]-[R1N,R2N]

BTLA3-[Q1N,Q2N]-R[1,2,5]

BTLA3-Q[1,2,5]-[R1N,R2N]

BTLA3-Q[1,2,5]-R[1,2,5]

BTLA4-[Q1N,Q2N]-[R1N,R2N]

BTLA4-[Q1N,Q2N]-R[1,2,5]

BTLA4-Q[1,2,5]-[R1N,R2N]

BTLA4-Q[1,2,5]-R[1,2,5]

BTLA5-[Q1N,Q2N]-[R1N,R2N]

BTLA5-[Q1N,Q2N]-R[1,2,5]

BTLA5-Q[1,2,5]-[R1N,R2N]

BTLA5-Q[1,2,5]-R[1,2,5]

BTLA6-[Q1N,Q2N]-[R1N,R2N]

BTLA6-[Q1N,Q2N]-R[1,2,5]

BTLA6-Q[1,2,5]-[R1N,R2N]

BTLA6-Q[1,2,5]-R[1,2,5]

BTLA7-[Q1N,Q2N]-[R1N,R2N]

BTLA7-[Q1N,Q2N]-R[1,2,5]

BTLA7-Q[1,2,5]-[R1N,R2N]

BTLA7-Q[1,2,5]-R[1,2,5]

BTLA8-[Q1N,Q2N]-[R1N,R2N]

BTLA8-[Q1N,Q2N]-R[1,2,5]

BTLA8-Q[1,2,5]-[R1N,R2N]

BTLA8-Q[1,2,5]-R[1,2,5]

BTLAA1-[Q1N,Q2N]-[R1N,R2N]

BTLAA1-[Q1N,Q2N]-R[1,2,5]

BTLAA1-Q[1,2,5]-[R1N,R2N]

BTLAA1-Q[1,2,5]-R[1,2,5]

BTLAA2-[Q1N,Q2N]-[R1N,R2N]

BTLAA2-[Q1N,Q2N]-R[1,2,5]

BTLAA2-Q[1,2,5]-[R1N,R2N]

BTLAA2-Q[1,2,5]-R[1,2,5]

BTLAA3-[Q1N,Q2N]-[R1N,R2N]

BTLAA3-[Q1N,Q2N]-R[1,2,5]

BTLAA3-Q[1,2,5]-[R1N,R2N]

BTLAA3-Q[1,2,5]-R[1,2,5]

BTLAA4-[Q1N,Q2N]-[R1N,R2N]

BTLAA4-[Q1N,Q2N]-R[1,2,5]

BTLAA4-Q[1,2,5]-[R1N,R2N]

BTLAA4-Q[1,2,5]-R[1,2,5]

BTLAA5-[Q1N,Q2N]-[R1N,R2N]

BTLAA5-[Q1N,Q2N]-R[1,2,5]

BTLAA5-Q[1,2,5]-[R1N,R2N]

BTLAA5-Q[1,2,5]-R[1,2,5]

BTLAA6-[Q1N,Q2N]-[R1N,R2N]

BTLAA6-[Q1N,Q2N]-R[1,2,5]

BTLAA6-Q[1,2,5]-[R1N,R2N]

BTLAA6-Q[1,2,5]-R[1,2,5]

BTLAA7-[Q1N,Q2N]-[R1N,R2N]

BTLAA7-[Q1N,Q2N]-R[1,2,5]

BTLAA7-Q[1,2,5]-[R1N,R2N]

BTLAA7-Q[1,2,5]-R[1,2,5]
