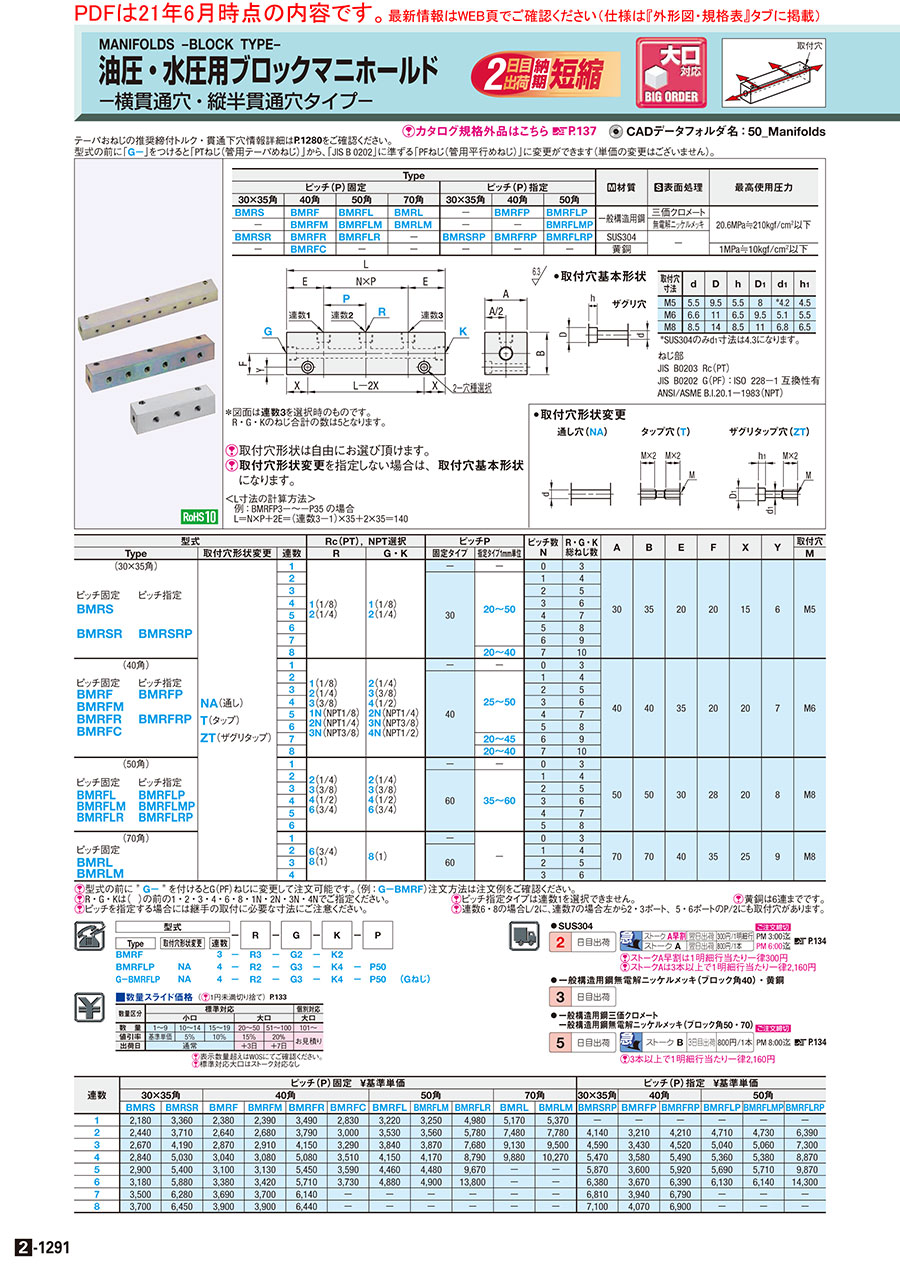

油圧・水圧用ブロックマニホールド －横貫通穴・縦半貫通穴タイプ－
規格・仕様：
- 大口分納
- 環境対応
- RoHS対応（10物質）
- 特性・用途
- 該当なし
- 材質証明書
- 対象
ご注意
- ご希望の寸法が無い場合はカタログ規格外品サービスカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が2,096型番あります。
外形図・規格表
外形図
●取付穴基本形状
ザグリ穴
| 取付穴 寸法 | d | D | h | D1 | d1 | h1 |
| M5 | 5.5 | 9.5 | 5.5 | 8 | ＊4.2 | 4.5 |
| M6 | 6.6 | 11 | 6.5 | 9.5 | 5.1 | 5.5 |
| M8 | 8.5 | 14 | 8.5 | 11 | 6.8 | 6.5 |
| ＊SUS304のみd1寸法は4.3になります。 | ||||||
●取付穴形状変更
通し穴(NA)
タップ穴(T)
ザグリタップ穴(ZT)
ねじ部
JIS B0203 Rc(PT)JIS B0202 G(PF)：ISO 228－1 互換性有
ANSI/ASME B.I.20.1－1983(NPT)
＊ 図面は連数3を選択時のものです。R・G・Kのねじ合計の数は5となります。
[ ! ]取付穴形状は自由にお選び頂けます。
JIS B0203 Rc(PT)JIS B0202 G(PF)：ISO 228－1 互換性有
ANSI/ASME B.I.20.1－1983(NPT)
＊ 図面は連数3を選択時のものです。R・G・Kのねじ合計の数は5となります。
[ ! ]取付穴形状は自由にお選び頂けます。
[ ! ]取付穴形状変更を指定しない場合は、取付穴基本形状になります。
＜L寸法の計算方法＞
例：BMRFP3－～－P35の場合
L＝N×P＋2E＝(連数3－1)×35＋2×35＝140
製品仕様
| Type | [ M ]材質 | [ S ]表面処理 | 最高使用圧力 | ||||||
| ピッチ(P)固定 | ピッチ(P)指定 | ||||||||
| 30×35角 | 40角 | 50角 | 70角 | 30×35角 | 40角 | 50角 | |||
| BMRS | BMRF | BMRFL | BMRL | − | BMRFP | BMRFLP | 一般構造用鋼 | 三価クロメート | 20.6MPa≒210kgf/cm2以下 |
| − | BMRFM | BMRFLM | BMRLM | − | − | BMRFLMP | 無電解ニッケルメッキ | ||
| BMRSR | BMRFR | BMRFLR | − | BMRSRP | BMRFRP | BMRFLRP | SUS304 | − | |
| − | BMRFC | − | − | − | − | − | 黄銅 | 1MPa≒10kgf/cm2以下 | |
規格表
| 型式 | − | R | − | G | − | K | − | P | ||||||
| Type | 取付穴形状変更 | 連数 | ||||||||||||
| BMRF BMRFLP G−BMRFLP | NA NA | 3 4 4 | − − − | R3 R2 R2 | − − − | G2 G3 G3 | − − − | K2 K4 K4 | − − | P50 P50 | (Gねじ) | |||
| 型式 | Rc(PT)，NPT選択 | ピッチP | ピッチ数 N | R・G・K 総ねじ数 | A | B | E | F | X | Y | 取付穴 | |||||
| Type | 取付穴形状変更 | 連数 | R | G・K | 固定タイプ | 指定タイプ1mm単位 | M | |||||||||
| (30×35角) | NA(通し) T(タップ) ZT(ザグリタップ) | 1 | 1(1/8) 2(1/4) | 1(1/8) 2(1/4) | − | − | 0 | 3 | 30 | 35 | 20 | 20 | 15 | 6 | M5 | |
| ピッチ固定 BMRS BMRSR | ピッチ指定 BMRSRP | 2 | 30 | 20〜50 | 1 | 4 | ||||||||||
| 3 | 2 | 5 | ||||||||||||||
| 4 | 3 | 6 | ||||||||||||||
| 5 | 4 | 7 | ||||||||||||||
| 6 | 5 | 8 | ||||||||||||||
| 7 | 6 | 9 | ||||||||||||||
| 8 | 20〜40 | 7 | 10 | |||||||||||||
| (40角) | 1 | 1(1/8) 2(1/4) 3(3/8) 1N(NPT1/8) 2N(NPT1/4) 3N(NPT3/8) | 2(1/4) 3(3/8) 4(1/2) 2N(NPT1/4) 3N(NPT3/8) 4N(NPT1/2) | − | − | 0 | 3 | 40 | 40 | 35 | 20 | 20 | 7 | M6 | ||
| ピッチ固定 BMRF BMRFM BMRFR BMRFC | ピッチ指定 BMRFP BMRFRP | 2 | 40 | 25〜50 | 1 | 4 | ||||||||||
| 3 | 2 | 5 | ||||||||||||||
| 4 | 3 | 6 | ||||||||||||||
| 5 | 4 | 7 | ||||||||||||||
| 6 | 5 | 8 | ||||||||||||||
| 7 | 20〜45 | 6 | 9 | |||||||||||||
| 8 | 20〜40 | 7 | 10 | |||||||||||||
| (50角) | 1 | 2(1/4) 3(3/8) 4(1/2) 6(3/4) | 2(1/4) 3(3/8) 4(1/2) 6(3/4) | − | − | 0 | 3 | 50 | 50 | 30 | 28 | 20 | 8 | M8 | ||
| ピッチ固定 BMRFL BMRFLM BMRFLR | ピッチ指定 BMRFLP BMRFLMP BMRFLRP | 2 | 60 | 35〜60 | 1 | 4 | ||||||||||
| 3 | 2 | 5 | ||||||||||||||
| 4 | 3 | 6 | ||||||||||||||
| 5 | 4 | 7 | ||||||||||||||
| 6 | 5 | 8 | ||||||||||||||
| (70角) | 1 | 6(3/4) 8(1) | 8(1) | − | − | 0 | 3 | 70 | 70 | 40 | 35 | 25 | 9 | M8 | ||
| ピッチ固定 BMRL BMRLM | 2 | 60 | 1 | 4 | ||||||||||||
| 3 | 2 | 5 | ||||||||||||||
| 4 | 3 | 6 | ||||||||||||||
[ ! ]R・G・Kは（ ）の前の1・2・3・4・6・8・1N・2N・3N・4Nでご指定ください。 [ NG ]ピッチ指定タイプは連数1を選択できません。 [ ! ]黄銅は6連までです。
[ ! ]ピッチを指定する場合には継手の取付に必要な寸法にご注意ください。 [ ! ]連数6・8の場合L/2に、連数7の場合左から2・3ポート、5・6ポートのP/2にも取付穴があります。
[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
関連リンク
マニホールド形状一覧表
規格外品サービスへのご案内
ミスミ FA 標準品から規格外部品のお見積もり・ご注文ができるサービスです。
標準型式を指定後、サイズ変更や追加工処理などの条件をご指示ください。
規格外品サービスによくある質問
規格外品サービスへのご案内
ミスミ FA 標準品から規格外部品のお見積もり・ご注文ができるサービスです。
標準型式を指定後、サイズ変更や追加工処理などの条件をご指示ください。
規格外品サービスによくある質問
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
詳細情報
基本情報
油圧・水圧用のブロックマニホールドです。G(PF)ねじ加工も指定できます
ご注意
- ご希望の寸法が無い場合はカタログ規格外品サービスカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 連数 | ピッチ(P)固定 ¥基準単価 | ピッチ(P)指定 ¥基準単価 | |||||||||||||||
| 30×35角 | 40角 | 50角 | 70角 | 30×35角 | 40角 | 50角 | |||||||||||
| BMRS | BMRSR | BMRF | BMRFM | BMRFR | BMRFC | BMRFL | BMRFLM | BMRFLR | BMRL | BMRLM | BMRSRP | BMRFP | BMRFRP | BMRFLP | BMRFLMP | BMRFLRP | |
| 1 | 2,290 | 3,530 | 2,500 | 2,510 | 3,660 | 2,970 | 3,380 | 3,410 | 5,230 | 5,430 | 5,640 | - | - | - | - | - | - |
| 2 | 2,560 | 3,900 | 2,770 | 2,810 | 3,980 | 3,150 | 3,710 | 3,740 | 6,070 | 7,850 | 8,170 | 4,350 | 3,370 | 4,420 | 4,950 | 4,970 | 6,710 |
| 3 | 2,800 | 4,400 | 3,010 | 3,060 | 4,360 | 3,450 | 4,030 | 4,060 | 8,060 | 9,590 | 9,980 | 4,820 | 3,600 | 4,750 | 5,290 | 5,310 | 7,670 |
| 4 | 2,980 | 5,280 | 3,190 | 3,230 | 5,330 | 3,690 | 4,360 | 4,380 | 9,230 | 10,370 | 10,780 | 5,740 | 3,760 | 5,760 | 5,630 | 5,650 | 9,310 |
| 5 | 3,050 | 5,670 | 3,260 | 3,290 | 5,720 | 3,770 | 4,680 | 4,700 | 10,150 | - | - | 6,160 | 3,780 | 6,220 | 5,970 | 6,000 | 10,360 |
| 6 | 3,340 | 6,170 | 3,550 | 3,590 | 6,000 | 3,920 | 5,120 | 5,150 | 14,490 | - | - | 6,700 | 3,850 | 6,710 | 6,440 | 6,450 | 15,020 |
| 7 | 3,680 | 6,590 | 3,870 | 3,890 | 6,450 | - | - | - | - | - | - | 7,150 | 4,140 | 7,130 | - | - | - |
| 8 | 3,890 | 6,770 | 4,100 | 4,100 | 6,760 | - | - | - | - | - | - | 7,460 | 4,270 | 7,250 | - | - | - |
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]標準対応大口はストーク対応なし
| 数量区分 | 標準対応 | 個別対応 | ||||
| 小口 | 大口 | 大口 | ||||
| 数 量 | 1〜9 | 10〜14 | 15〜19 | 20〜50 | 51〜100 | 101〜 |
| 値引率 | 基準単価 | 5％ | 10％ | 15％ | 25% | お見積り |
| 出荷日 | 通常 | ＋3日 | ＋7日 | |||
[ ! ]標準対応大口はストーク対応なし
納期
●SUS304
| 2 | 日目出荷 |
| ご注文締切 | |||||
| 急 | ストークA早割 | 翌日出荷 | 300円/1明細行 | PM 3:00迄 | >>こちら |
ストークA | 翌日出荷 | 800円/1本 | PM 6:00迄 |
[ ! ]ストークAは3本以上で１明細行当たり一律2,160円
●一般構造用鋼無電解ニッケルメッキ（ブロック角40）・黄銅
| 3 | 日目出荷 |
●一般構造用鋼三価クロメート
一般構造用鋼無電解ニッケルメッキ（ブロック角50・70）
| 5 | 日目出荷 |
| ご注文締切 | |||||
| 急 | ストークB | 3日目出荷 | 800円/1本 | PM 8:00迄 | >>こちら |
出荷日については、こちらをご覧ください。
