配管マニホールド １方向 片端おねじ・片端めねじ
ご注意
- 【固定タイプ：SGM・SGMA・SUMH・SUMHA・SUMHH】は急激な受注増により、納期都度見積・納期延長とさせていただいております。 代替品の【指定タイプ：SGMF・SGMAF・SUMHF・SUMHAF・SUMHHF】は通常納期で出荷させて頂いておりますので、ご検討のほど宜しくお願い致します。
- 【SGM・SGMS・SGMA・SGMSA】の加工方法がロー付けから溶接へ順次変更中となります。
- 精密洗浄・電解研磨を行った配管マニホールド １方向 両端おねじを新発売いたしました。
- 内面に溶接焼けが残る場合がございます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。ご希望の寸法が無い場合はカタログ規格外品サービスカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
未確定：候補が430型番あります。

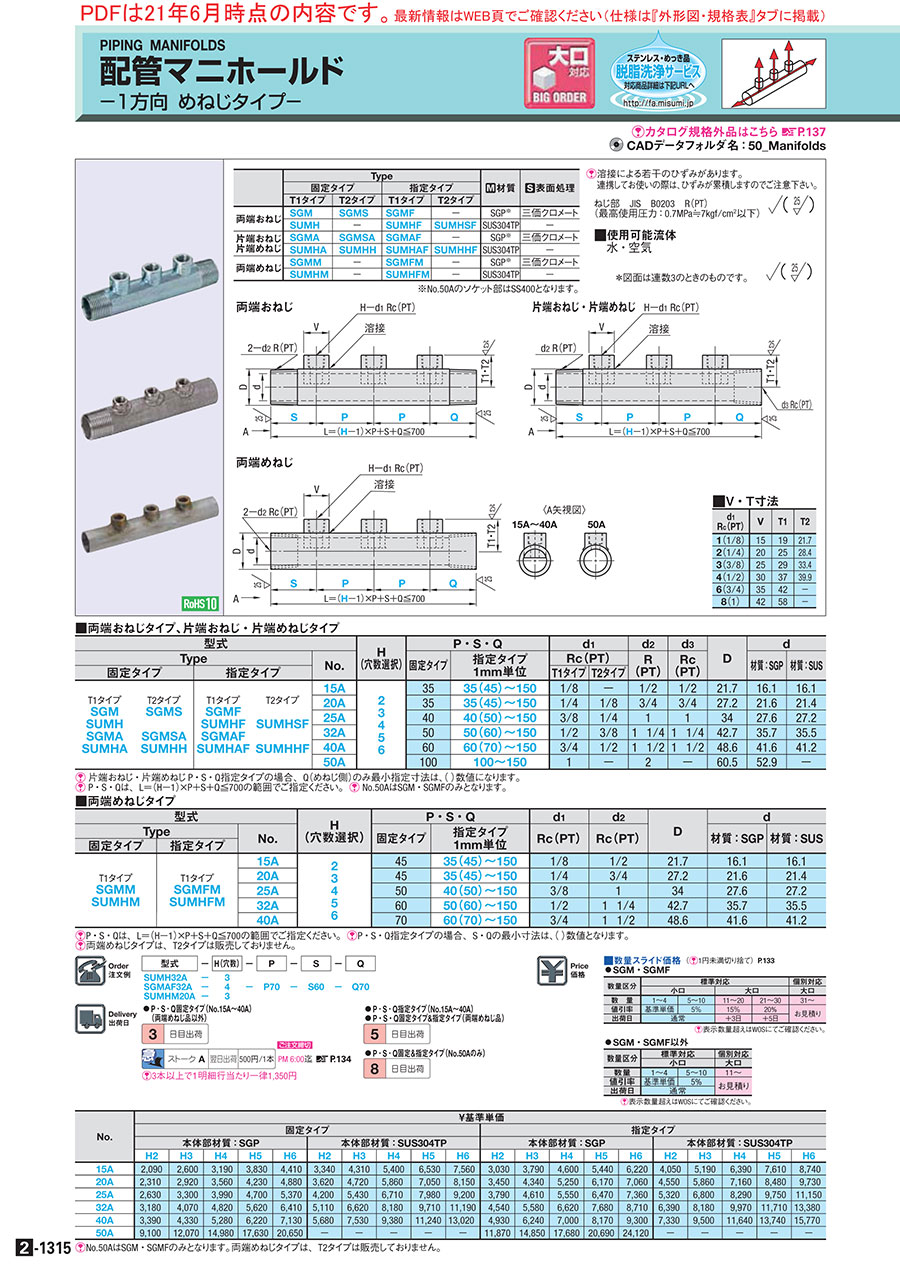

外形図・規格表
外形図
| 両端おねじ | 片端おねじ・片端めねじ |
 |  |
| 両端めねじ | ||||||||||||||||||||||||||||||
 | ■V・T寸法 | |||||||||||||||||||||||||||||
〈A矢視図〉 |
| |||||||||||||||||||||||||||||
15A～40A | 50A | |||||||||||||||||||||||||||||
＊図面は連数3のときのものです。
[ ! ]使用可能流体：水・空気
[ ! ]溶接による若干のひずみがあります。連携してお使いの際は、ひずみが累積しますのでご注意下さい。
製品仕様
| Type | [ M ]材質 | [ S ]表面処理 | ||||
| 固定タイプ | 指定タイプ | |||||
| T1タイプ | T2タイプ | T1タイプ | T2タイプ | |||
| 両端おねじ | SGM | SGMS | SGMF | − | SGP※ | 三価クロメート |
| SUMH | − | SUMHF | SUMHSF | SUS304TP | − | |
| 片端おねじ 片端めねじ | SGMA | SGMSA | SGMAF | SGMSAF | SGP※ | 三価クロメート |
| SUMHA | SUMHH | SUMHAF | SUMHHF | SUS304TP | − | |
| 両端めねじ | SGMM | − | SGMFM | − | SGP※ | 三価クロメート |
| SUMHM | − | SUMHFM | − | SUS304TP | − | |
＊T1タイプ、T2タイプの違いは寸法異なるのみです。
規格表
| 型式 | − | H(穴数) | − | P | − | S | − | Q |
| SUMH32A SGMAF32A SUMHM20A | − − − | 3 4 3 | − | P70 | − | S60 | − | Q70 |
| ■両端おねじタイプ、片端おねじ・片端めねじタイプ | ||||||||||||||
| 型式 | H (穴数選択) | P・S・Q | d1 | d2 | d3 | D | d | |||||||
| Type | No. | 固定タイプ | 指定タイプ 1mm単位 | Rc(PT) | R (PT) | Rc (PT) | 材質：SGP | 材質：SUS | ||||||
| 固定タイプ | 指定タイプ | T1タイプ | T2タイプ | |||||||||||
| T1タイプ SGM SUMH SGMA SUMHA | T2タイプ SGMS SGMSA SUMHH | T1タイプ SGMF SUMHF SGMAF SUMHAF | T2タイプ SUMHSF SGMSAF SUMHHF | 15A | 2 3 4 5 6 | 35 | 35(45)〜150 | 1/8 | − | 1/2 | 1/2 | 21.7 | 16.1 | 16.1 |
| 20A | 35 | 35(45)〜150 | 1/4 | 1/8 | 3/4 | 3/4 | 27.2 | 21.6 | 21.4 | |||||
| 25A | 40 | 40(50)〜150 | 3/8 | 1/4 | 1 | 1 | 34 | 27.6 | 27.2 | |||||
| 32A | 50 | 50(60)〜150 | 1/2 | 3/8 | 1 1/4 | 1 1/4 | 42.7 | 35.7 | 35.5 | |||||
| 40A | 60 | 60(70)〜150 | 3/4 | 1/2 | 1 1/2 | 1 1/2 | 48.6 | 41.6 | 41.2 | |||||
| 50A | 100 | 100〜150 | 1 | − | 2 | − | 60.5 | 52.9 | − | |||||
[ ! ]P・S・Qは、L＝（H−1）×P＋S＋Q≦700の範囲でご指定ください。[ ! ]No.50AはSGM・SGMFのみとなります。
| ■両端めねじタイプ | ||||||||||
| 型式 | H (穴数選択) | P・S・Q | d1 | d2 | D | d | ||||
| Type | No. | 固定タイプ | 指定タイプ 1mm単位 | Rc(PT) | Rc(PT) | 材質：SGP | 材質：SUS | |||
| 固定タイプ | 指定タイプ | |||||||||
| T1タイプ SGMM SUMHM | T1タイプ SGMFM SUMHFM | 15A | 2 3 4 5 6 | 45 | 35(45)〜150 | 1/8 | 1/2 | 21.7 | 16.1 | 16.1 |
| 20A | 45 | 35(45)〜150 | 1/4 | 3/4 | 27.2 | 21.6 | 21.4 | |||
| 25A | 50 | 40(50)〜150 | 3/8 | 1 | 34 | 27.6 | 27.2 | |||
| 32A | 60 | 50(60)〜150 | 1/2 | 1 1/4 | 42.7 | 35.7 | 35.5 | |||
| 40A | 70 | 60(70)〜150 | 3/4 | 1 1/2 | 48.6 | 41.6 | 41.2 | |||
[ ! ]両端めねじタイプは、T2タイプは販売しておりません。
[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
関連リンク
規格外品サービスへのご案内
ミスミ FA 標準品から規格外部品のお見積もり・ご注文ができるサービスです。
標準型式を指定後、サイズ変更や追加工処理などの条件をご指示ください。
規格外品サービスによくある質問
ミスミ FA 標準品から規格外部品のお見積もり・ご注文ができるサービスです。
標準型式を指定後、サイズ変更や追加工処理などの条件をご指示ください。
規格外品サービスによくある質問
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,410円 ( 2,651円 ) | 5日目 |
3,000円 ( 3,300円 ) | 5日目 |
3,690円 ( 4,059円 ) | 5日目 |
4,420円 ( 4,862円 ) | 5日目 |
5,090円 ( 5,599円 ) | 5日目 |
2,670円 ( 2,937円 ) | 5日目 |
3,380円 ( 3,718円 ) | 5日目 |
4,110円 ( 4,521円 ) | 5日目 |
4,880円 ( 5,368円 ) | 5日目 |
5,630円 ( 6,193円 ) | 5日目 |
3,040円 ( 3,344円 ) | 5日目 |
3,820円 ( 4,202円 ) | 5日目 |
4,610円 ( 5,071円 ) | 5日目 |
5,430円 ( 5,973円 ) | 5日目 |
6,200円 ( 6,820円 ) | 5日目 |
3,670円 ( 4,037円 ) | 5日目 |
4,700円 ( 5,170円 ) | 5日目 |
5,570円 ( 6,127円 ) | 5日目 |
6,490円 ( 7,139円 ) | 5日目 |
7,400円 ( 8,140円 ) | 5日目 |
3,920円 ( 4,312円 ) | 5日目 |
5,010円 ( 5,511円 ) | 5日目 |
6,090円 ( 6,699円 ) | 5日目 |
7,180円 ( 7,898円 ) | 5日目 |
8,240円 ( 9,064円 ) | 5日目 |
10,520円 ( 11,572円 ) | 8日目 |
13,940円 ( 15,334円 ) | 8日目 |
17,300円 ( 19,030円 ) | 8日目 |
20,360円 ( 22,396円 ) | 8日目 |
23,850円 ( 26,235円 ) | 8日目 |
2,410円 ( 2,651円 ) | 5日目 |
3,000円 ( 3,300円 ) | 5日目 |
3,690円 ( 4,059円 ) | 5日目 |
4,420円 ( 4,862円 ) | 5日目 |
5,090円 ( 5,599円 ) | 5日目 |
2,670円 ( 2,937円 ) | 5日目 |
3,380円 ( 3,718円 ) | 5日目 |
4,110円 ( 4,521円 ) | 5日目 |
4,880円 ( 5,368円 ) | 5日目 |
5,630円 ( 6,193円 ) | 5日目 |
3,040円 ( 3,344円 ) | 5日目 |
3,820円 ( 4,202円 ) | 5日目 |
4,610円 ( 5,071円 ) | 5日目 |
5,430円 ( 5,973円 ) | 5日目 |
6,200円 ( 6,820円 ) | 5日目 |
3,670円 ( 4,037円 ) | 5日目 |
4,700円 ( 5,170円 ) | 5日目 |
5,570円 ( 6,127円 ) | 5日目 |
6,490円 ( 7,139円 ) | 5日目 |
7,400円 ( 8,140円 ) | 5日目 |
3,920円 ( 4,312円 ) | 5日目 |
5,010円 ( 5,511円 ) | 5日目 |
6,090円 ( 6,699円 ) | 5日目 |
7,180円 ( 7,898円 ) | 5日目 |
8,240円 ( 9,064円 ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
詳細情報
基本情報
【特長】・めねじ形状の配管マニホールドです。・配管口タイプは、1方向です。
ご注意
- 【固定タイプ：SGM・SGMA・SUMH・SUMHA・SUMHH】は急激な受注増により、納期都度見積・納期延長とさせていただいております。 代替品の【指定タイプ：SGMF・SGMAF・SUMHF・SUMHAF・SUMHHF】は通常納期で出荷させて頂いておりますので、ご検討のほど宜しくお願い致します。
- 【SGM・SGMS・SGMA・SGMSA】の加工方法がロー付けから溶接へ順次変更中となります。
- 精密洗浄・電解研磨を行った配管マニホールド １方向 両端おねじを新発売いたしました。
- 内面に溶接焼けが残る場合がございます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。ご希望の寸法が無い場合はカタログ規格外品サービスカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
納期・価格
価格表
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]No.50AはSGM・SGMFのみとなります。両端めねじタイプは、T2タイプは販売しておりません。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| No. | ￥基準単価 | |||||||||||||||||||
| 固定タイプ | 指定タイプ | |||||||||||||||||||
| 本体部材質：SGP | 本体部材質：SUS304TP | 本体部材質：SGP | 本体部材質：SUS304TP | |||||||||||||||||
| H2 | H3 | H4 | H5 | H6 | H2 | H3 | H4 | H5 | H6 | H2 | H3 | H4 | H5 | H6 | H2 | H3 | H4 | H5 | H6 | |
| 15A | 2,190 | 2,730 | 3,350 | 4,020 | 4,630 | 3,510 | 4,530 | 5,670 | 6,860 | 7,940 | 3,180 | 3,980 | 4,830 | 5,710 | 6,530 | 4,250 | 5,450 | 6,710 | 7,990 | 9,180 |
| 20A | 2,430 | 3,070 | 3,740 | 4,440 | 5,120 | 3,800 | 4,960 | 6,150 | 7,400 | 8,560 | 3,620 | 4,560 | 5,510 | 6,480 | 7,410 | 4,780 | 6,150 | 7,520 | 8,900 | 10,220 |
| 25A | 2,760 | 3,470 | 4,190 | 4,940 | 5,640 | 4,410 | 5,700 | 7,050 | 8,380 | 9,660 | 3,980 | 4,840 | 5,830 | 6,790 | 7,730 | 5,590 | 7,140 | 8,700 | 10,240 | 11,710 |
| 32A | 3,340 | 4,270 | 5,060 | 5,900 | 6,730 | 5,370 | 6,950 | 8,590 | 10,200 | 11,750 | 4,770 | 5,860 | 6,950 | 8,060 | 9,150 | 6,710 | 8,590 | 10,470 | 12,300 | 14,050 |
| 40A | 3,560 | 4,550 | 5,540 | 6,530 | 7,490 | 5,960 | 7,910 | 9,850 | 11,800 | 13,670 | 5,180 | 6,550 | 7,350 | 8,580 | 9,770 | 7,700 | 9,980 | 12,220 | 14,430 | 16,560 |
| 50A | 9,560 | 12,670 | 15,730 | 18,510 | 21,680 | - | - | - | - | - | 12,460 | 15,590 | 18,560 | 21,720 | 25,330 | - | - | - | - | - |
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
◦SGM・SGMF
[ ! ]表示数量超えはWOSにてご確認ください。
◦SGM・SGMF以外
[ ! ]表示数量超えはWOSにてご確認ください。
◦SGM・SGMF
| 数量区分 | 標準対応 | 個別対応 | |||
| 小口 | 大口 | 大口 | |||
| 数 量 | 1〜4 | 5〜10 | 11〜20 | 21〜30 | 31〜 |
| 値引率 | 基準単価 | 5％ | 15％ | 20% | お見積り |
| 出荷日 | 通常 | ＋3日 | ＋5日 | ||
◦SGM・SGMF以外
| 数量区分 | 標準対応 | 個別対応 | |
| 小口 | 大口 | ||
| 数量 | 1～4 | 5～10 | 11～ |
| 値引率 | 基準単価 | 5% | お見積り |
| 出荷日 | 通常 | ||
