ラバーマグネット　スタンダード

ラバーマグネット　スタンダード
  • 数量スライド割引
  • 当日出荷可能
通常単価(税別)
1,190円～4,120円
税込単価
1,309円～4,532円

【材質】異方性フェライトラバー磁石と等方性フェライトラバー磁石からお選びいただ...

詳細情報を確認する
  • 吸着タイプ
    スタンダードタイプ

ご注意

  • 標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス にて製作可否を含めたお見積もりをお願いします。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor
未確定：候補が10型番あります。
数量：

外形図・規格表

外形図

■物理・機械的性質
測定項目試験方法等方性
フェライトラバー		異方性
フェライトラバー
引張強度[Mpa]JIS K36013.96.9
伸び率[％]JIS K36018050
硬度[ショアD]ASTM D22404849
体積低効率[Ω・m]JIS K71944.0×1012
耐熱温度‐－10～50℃
Type[ M ]材質
HXRマグネット：等方性フェライトラバー磁石
シール材：アクリル系粘着剤＋不織布材
HXTマグネット：異方性フェライトラバー磁石
シール材：アクリル系粘着剤＋不織布材

[ ! ]本製品は幅100㎜×長さ1000㎜の定尺品です。カット品の取り扱いはございません。
はさみやカッターなどで切断可能です。

[ ! ]難燃グレードの規定は設けておりません、
[ ! ]シールなし品をご希望の場合は、「規格外品サービス」へお問合せください。
[ ! ]耐熱温度を超えての使用は磁力が劣化し、戻らなくなるため、お控えください。

規格表

型式
HXR0.6
HXT3.0
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式長さ吸着力［g/cm2］￥基準単価
TypeTHXRHXTHXRHXT
HXR
HXT		0.41m16259701,370
0.625601,0901,530
1.038801,2701,790
2.0541001,8202,560
3.0561102,3703,340

・磁性方向並びイメージ図
HXR（等方性フェライトラバー磁石）
HXT（異方性フェライトラバー磁石）




※端部が必ずN極ではありません。
磁極幅（右表を参照）毎にN極･S極が交互に並びます。
端面は必ず磁極幅では無く端数幅によって変わります。

TypeT磁極幅［P］(mm)
HXR0.42.0
0.62.0
1.02.5
2.03.0
3.05.0
HXT0.42.5
0.63.0
1.03.0
2.05.0
3.05.0
■切断時イメージ図（スタンダード・強力・超強力共通）

高温環境での使用を続けると、熱によって溶け出したラバー磁石の樹脂が吸着物に張り付く等のブロッキング現象が発生する場合があります。

■関連商品
商品名ラバーマグネット
強力タイプ		ラバーマグネット
超強力タイプ
写真
商品ページこちらこちら

関連リンク

カタログ規格外品サービスへのご案内
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。
ご利用サービスを選択ください。
・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品(meviy 2D)」へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
※どちらのサービスもご利用には会員登録・ログインが必要です。
規格外品サービスによくある質問
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。

型番リスト

表示件数
  • 1
    • 型番
    HXR0.4
    HXR0.6
    HXR1.0
    HXR2.0
    HXR3.0
    HXT0.4
    HXT0.6
    HXT1.0
    HXT2.0
    HXT3.0

    マグネット種類（材質）

    厚さ T

    (mm)

    		RoHS?最小発注数量
    等方性フェライトラバー磁石
    0.4
    10
    1個
    等方性フェライトラバー磁石
    0.6
    10
    1個
    等方性フェライトラバー磁石
    1.0
    10
    1個
    等方性フェライトラバー磁石
    2.0
    10
    1個
    等方性フェライトラバー磁石
    3.0
    10
    1個
    異方性フェライトラバー磁石
    0.4
    10
    1個
    異方性フェライトラバー磁石
    0.6
    10
    1個
    異方性フェライトラバー磁石
    1.0
    10
    1個
    異方性フェライトラバー磁石
    2.0
    10
    1個
    異方性フェライトラバー磁石
    3.0
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    1,190円
    ( 1,309円 )
    在庫品1日目当日出荷可能
    1,350円
    ( 1,485円 )
    在庫品1日目当日出荷可能
    1,560円
    ( 1,716円 )
    在庫品1日目当日出荷可能
    2,240円
    ( 2,464円 )
    在庫品1日目当日出荷可能
    2,920円
    ( 3,212円 )
    在庫品1日目当日出荷可能
    1,690円
    ( 1,859円 )
    在庫品1日目当日出荷可能
    1,890円
    ( 2,079円 )
    在庫品1日目当日出荷可能
    2,210円
    ( 2,431円 )
    在庫品1日目当日出荷可能
    3,160円
    ( 3,476円 )
    在庫品1日目当日出荷可能
    4,120円
    ( 4,532円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    【材質】異方性フェライトラバー磁石と等方性フェライトラバー磁石からお選びいただけます。

    ご注意

    • 標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス にて製作可否を含めたお見積もりをお願いします。
    • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

    納期・価格



    価格表

    ■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
    数量区分標準対応個別対応
    小口大口
    数 量1〜1920〜2425〜5051～
    値引率基準単価5%10%お見積り
    [ ! ]表示数量超えはWOSにてご確認ください。


    納期

    在庫品
    		翌日出荷 >>こちら
    [ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

    出荷日については、こちらをご覧ください。

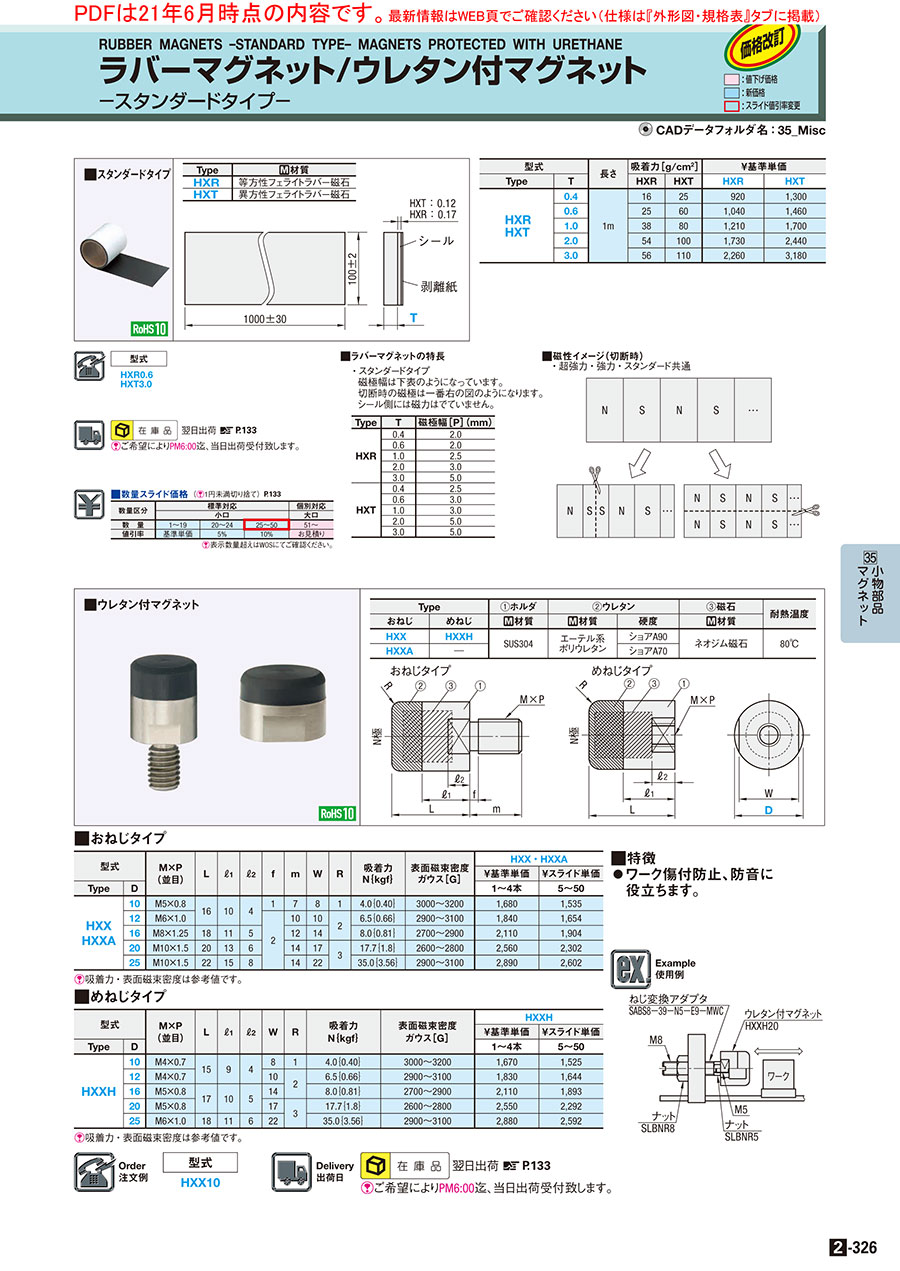

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

    2-326

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
