ラバーマグネット 強力 Ａ・Ｂ寸指定タイプ
- 吸着タイプ
- 強力タイプ
- マグネット種類（材質）
- サマリウム鉄窒素ラバー磁石
ご注意
- 標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス にて製作可否を含めたお見積もりをお願いします。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が20型番あります。
外形図・規格表
[ ! ]難燃グレードの規定は設けておりません。
[ ! ]本製品はハサミ、カッターで切断可能です。
[ ! ]シール材の耐熱温度は80℃です。
[ ! ]シール材無しの仕様をご希望の場合は、「カタログ規格外品サービス」へお問合せください。

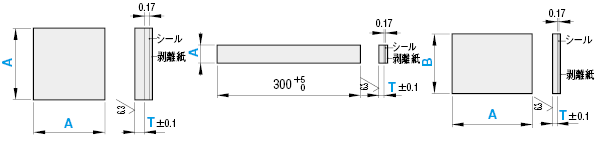

外形図
■A寸固定タイプ
HXRS（正方形タイプ）
HXRSL（帯状タイプ）
■A・B寸指定タイプ
HXRSF
[ ! ]A≧B
●A・Bの寸法公差
| 寸法区分 | 公差 (㎜) | |
| を超え | 以下 | |
| 10 | 200 | 0～+1.5 |
| 201 | 400 | 0～+2.0 |
■物理・機械的性質
| 測定項目 | 試験方法 | サマリウム 鉄窒素ラバー |
| 引張強度[Mpa] | JIS K3601 | ≧3.8 |
| 伸び率[％] | JIS K3601 | 20 |
| 硬度[ショアD] | ASTM D2240 | 55 |
| 体積低効率[Ω・m] | JIS K7194 | 5.7×103 |
| 耐熱温度 | ‐ | －40～120℃ |
| Type | [ M ]材質 |
| HXRS | マグネット：サマリウム鉄窒素ラバー磁石 シール材：アクリル系粘着剤＋不織布タイプ基材 |
| HXRSL | |
| HXRSF |
[ ! ]本製品はハサミ、カッターで切断可能です。
[ ! ]シール材の耐熱温度は80℃です。
[ ! ]シール材無しの仕様をご希望の場合は、「カタログ規格外品サービス」へお問合せください。
規格表
■A寸固定タイプ
■A・B寸指定タイプ
| 型式 | − | A |
| HXRS1.0 HXRSL1.5 | − − | 100 50 |
| 型式 | − | A | − | B |
| HXRSF0.5 | − | 110 | − | 65 |
■A寸固定タイプー正方形タイプー
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ￥基準単価 | ||
| A | |||
| Type | T | 100 | 200 |
| HXRS | 0.5 | 1,700 | 4,770 |
| 1.0 | 2,440 | 7,370 | |
| 1.5 | 3,450 | 9,730 | |
■A・B寸指定タイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | A 指定1mm 単位 | ￥基準単価 | ||
| B 指定1mm単位 | ||||
| Type | T | 10〜100 | 101〜200 | |
| HXRSF | 0.5 | 10〜100 | 1,480 | － |
| 101〜200 | 2,400 | 4,460 | ||
| 201〜300 | 3,440 | 6,520 | ||
| 1.0 | 10〜100 | 2,130 | － | |
| 101〜200 | 3,900 | 7,470 | ||
| 201〜300 | 5,680 | 11,010 | ||
| 1.5 | 10〜100 | 2,820 | － | |
| 101〜200 | 5,300 | 10,250 | ||
| 201〜300 | 7,780 | 14,540 | ||
■A寸固定タイプー帯状タイプー
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ￥基準単価 | |||||||
| A | ||||||||
| Type | T | 10 | 20 | 30 | 40 | 50 | 80 | 100 |
| HXRSL | 0.5 | 1,070 | 1,420 | 1,650 | 2,000 | 2,240 | 3,080 | 3,440 |
| 1.0 | 1,290 | 1,910 | 2,400 | 2,970 | 3,280 | 4,490 | 5,300 | |
| 1.5 | 1,610 | 2,230 | 2,750 | 3,380 | 4,080 | 5,520 | 6,740 | |
磁気的性質
[ ! ]吸着力・表面磁束密度は参考値です。
[ ! ]扉のワクに貼付け、簡易なマグネットキャッチとしてご利用頂けます。
| Type | T | 吸着力｛g/cm2｝ | 表面磁束密度［G］ |
| HXRS HXRSL HXRSF | 0.5 | 27 | 610 |
| 1.0 | 98 | 860 | |
| 1.5 | 142 | 1030 |
[ ! ]扉のワクに貼付け、簡易なマグネットキャッチとしてご利用頂けます。
■ラバーマグネットの特長
・超強力タイプ・強力タイプ
磁極幅は下表のようになっています
・超強力タイプ・強力タイプ
磁極幅は下表のようになっています
| Type | T | 磁極幅(mm) |
| HXP | 1.0 | 5.0 |
| 2.0 | ||
| HXRS | 0.5 | |
| 1.0 | ||
| 1.5 |
・磁性方向並びイメージ図
HXRSL（帯状タイプ） ※端部が必ずN極ではありません。 端面は必ず5㎜では無く端数幅によって変わります。 磁性方向は目視では確認できません。 | HXRS（正方形タイプ） HXRSF（A･B寸指定タイプ）
端部が必ずN極ではありません。 端面は必ず5㎜では無く端数幅によって変わります。 磁性方向は目視では確認できません。 |
■切断時イメージ図（スタンダード・強力・超強力共通）
関連リンク
カタログ規格外品サービスへのご案内
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。
ご利用サービスを選択ください。
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。
ご利用サービスを選択ください。
・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品(meviy 2D)」へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
※どちらのサービスもご利用には会員登録・ログインが必要です。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
※どちらのサービスもご利用には会員登録・ログインが必要です。
規格外品サービスによくある質問
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,240円 ( 2,464円 ) | 在庫品1日目当日出荷可能 |
6,290円 ( 6,919円 ) | 在庫品1日目当日出荷可能 |
3,220円 ( 3,542円 ) | 在庫品1日目当日出荷可能 |
9,720円 ( 10,692円 ) | 在庫品1日目当日出荷可能 |
4,550円 ( 5,005円 ) | 在庫品1日目当日出荷可能 |
12,850円 ( 14,135円 ) | 在庫品1日目当日出荷可能 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
1,410円 ( 1,551円 ) | 在庫品1日目当日出荷可能 |
1,870円 ( 2,057円 ) | 在庫品1日目当日出荷可能 |
- ( - ) | 3日目 |
1,710円 ( 1,881円 ) | 在庫品1日目当日出荷可能 |
2,520円 ( 2,772円 ) | 在庫品1日目当日出荷可能 |
3,170円 ( 3,487円 ) | 在庫品1日目当日出荷可能 |
- ( - ) | 3日目 |
2,120円 ( 2,332円 ) | 在庫品1日目当日出荷可能 |
2,950円 ( 3,245円 ) | 在庫品1日目当日出荷可能 |
3,630円 ( 3,993円 ) | 在庫品1日目当日出荷可能 |
- ( - ) | 3日目 |
詳細情報
基本情報
【材質】サマリウム鉄窒素ラバー磁石を使用しております。【形状】A・B寸法指定タイプ、帯状タイプ、正方形タイプからお選びいただけます。
ご注意
- 標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス にて製作可否を含めたお見積もりをお願いします。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
商品担当おすすめ
ラバーマグネット 強力 Ａ・Ｂ寸指定タイプのレビュー
スペーサーの固定
5
5.02017/10/04
ラバーマグネットをカッターナイフ任意にサイズに裁断して、曲面形状部分に貼り付けて使用しました。
スペーサーの脱落防止の...もっと読む
4人が参考にしています。
製品搬送の補助
5
5.02018/01/30
コンベアの勾配がきついため製品が途中で止まっていたのをベルトの裏に貼付補助とした。加工もしやすく使用しやすかった。
3人が参考にしています。
100均でもあるけど・・・
3
3.02022/04/04
100均でも探せばあるが、磁力はやはりそれなり・・・
高ければ磁力も比例するかと言われると・・・
まぁ、今のところは大丈...もっと読む
0人が参考にしています。
蓋
5
5.02022/03/08
扉を付ける程の処でもないので金属板に張り付けてカバーの穴にとりつけた。
脱着も楽なうえ取りつけスペースがほぼいらないので...もっと読む
0人が参考にしています。
生産工程の部品置き場
4
4.02022/02/28
金属ワッシャー（弊社の製品）の置き場に本商品を設置しました。(脱落防止）作業性が改善されて良かったです。
0人が参考にしています。
よくあるご質問（FAQ）
Q磁極幅（P）が知りたい
A
5ｍｍピッチのSN交互になります。
Q等方性と異方性の違いが判りません。
A
平面に対して特定の方向のみ強く磁化（着磁）する磁石が異方性、平面に対してどの方向もほぼ同じような磁化の強さを持つ磁石が等方性磁石です
