ミスミ

マグネット　角タイプ

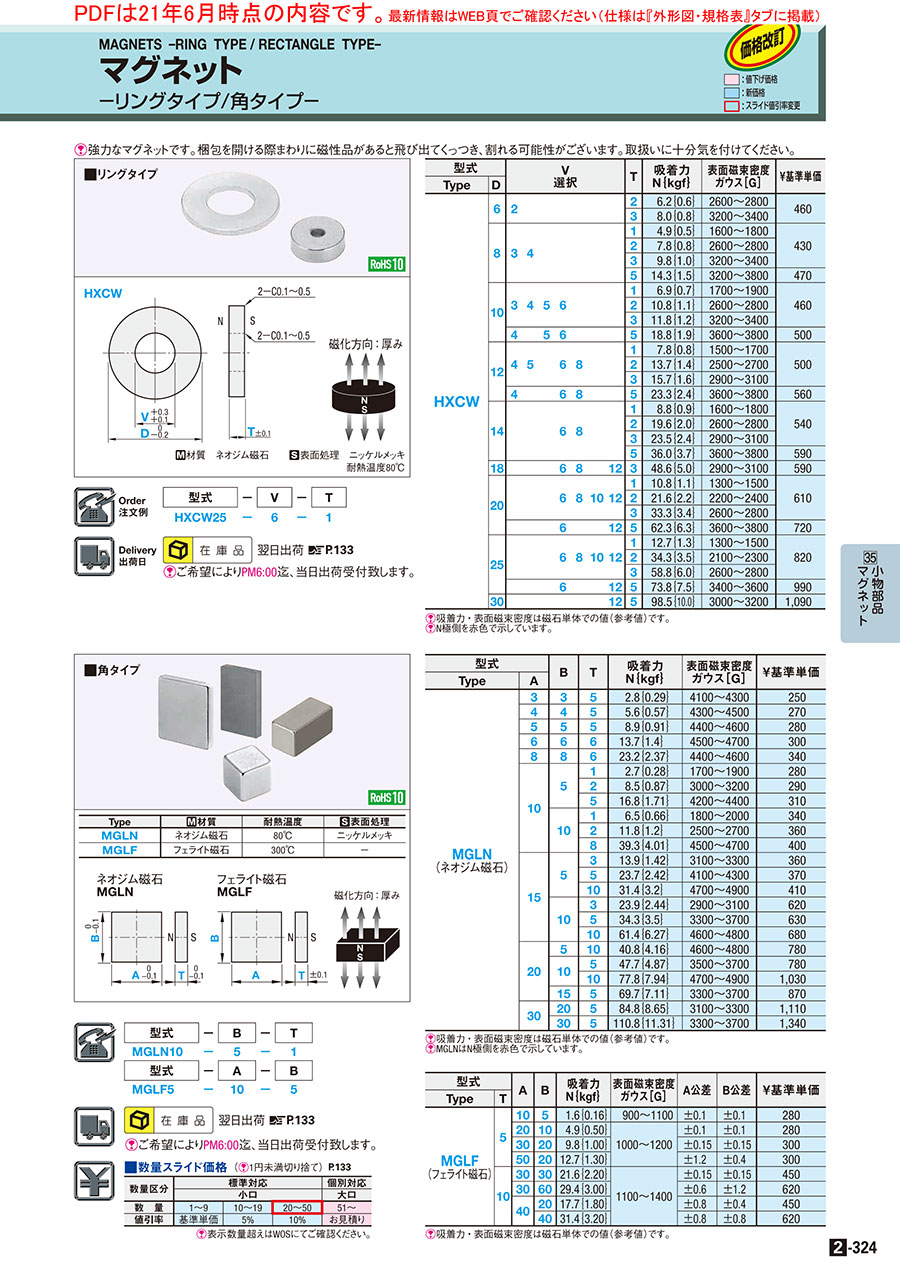

カタログ |P.2-324

4.1

平均満足度4.1

この商品のレビューをみる（23件）

通常単価(税別): 260円～1,410円

税込単価: 286円～1,551円

【特長】ネオジム磁石・フェライト磁石を使用した角タイプのマグネットです。

詳細情報を確認する

形状
角型　ホルダなし
種類
角タイプ
材質証明書
対象

ご注意

該当ページにおいて中国のレアアース輸出規制に伴い一部製品で調達が長納期化しております。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が31型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

ネオジム磁石
MGLN

フェライト磁石
MGLF

磁化方向：厚み

Type	[ M ]材質	耐熱温度	[ S ]表面処理
MGLN	ネオジム磁石	80℃	ニッケルメッキ
MGLF	フェライト磁石	300℃	−

規格表

型式	−	B	−	T
MGLN10	−	5	−	1

型式	−	A	−	B
MGLF5	−	10	−	5

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		B	T	吸着力 N｛kgf｝	表面磁束密度ガウス［G］	￥基準単価
Type	A	B	T	吸着力 N｛kgf｝	表面磁束密度ガウス［G］	￥基準単価
MGLN (ネオジム磁石)	3	3	5	2.8｛0.29｝	4100〜4300	260
	4	4	5	5.6｛0.57｝	4300〜4500	280
	5	5	5	8.9｛0.91｝	4400〜4600	290
	6	6	6	13.7｛1.4｝	4500〜4700	320
	8	8	6	23.2｛2.37｝	4400〜4600	360
	10	5	1	2.7｛0.28｝	1700〜1900	290
			2	8.5｛0.87｝	3000〜3200	300
			5	16.8｛1.71｝	4200〜4400	330
		10	1	6.5｛0.66｝	1800〜2000	360
			2	11.8｛1.2｝	2500〜2700	380
			8	39.3｛4.01｝	4500〜4700	420
	15	5	3	13.9｛1.42｝	3100〜3300	380
			5	23.7｛2.42｝	4100〜4300	390
			10	31.4｛3.2｝	4700〜4900	430
		10	3	23.9｛2.44｝	2900〜3100	650
			5	34.3｛3.5｝	3300〜3700	660
			10	61.4｛6.27｝	4600〜4800	710
	20	5	10	40.8｛4.16｝	4600〜4800	820
		10	5	47.7｛4.87｝	3500〜3700	820
		10	10	77.8｛7.94｝	4700〜4900	1,080
		15	5	69.7｛7.11｝	3300〜3700	910
	30	20	5	84.8｛8.65｝	3100〜3300	1,170
	30	30	5	110.8｛11.31｝	3300〜3700	1,410

[ ! ]吸着力・表面磁束密度は磁石単体での値（参考値）です。
[ ! ]MGLNはN極側を赤色で示しています。

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		A	B	吸着力 N｛kgf｝	表面磁束密度ガウス［G］	A公差	B公差	￥基準単価
Type	T	A	B	吸着力 N｛kgf｝	表面磁束密度ガウス［G］	A公差	B公差	￥基準単価
MGLF (フェライト磁石)	5	10	5	1.6｛0.16｝	900〜1100	±0.1	±0.1	290
		20	10	4.9｛0.50｝	1000〜1200	±0.1	±0.1	290
		30	20	9.8｛1.00｝		±0.15	±0.15	320
		50	20	12.7｛1.30｝		±1.2	±0.4	320
	10	30	30	21.6｛2.20｝	1100〜1400	±0.15	±0.15	470
		30	60	29.4｛3.00｝		±0.6	±1.2	650
		40	20	17.7｛1.80｝		±0.8	±0.4	470
		40	40	31.4｛3.20｝		±0.8	±0.8	650

[ ! ]吸着力・表面磁束密度は磁石単体での値（参考値）です。

型番リスト

表示件数

型番

マグネット種類（材質）

幅 B

(mm)

長さ A

(mm)

厚さ T

(mm)

吸着力（範囲選択）

(N)

吸着力（数値指定）

(N)

材質証明書：材質

材質証明書：表面処理

RoHS?

最小発注数量

フェライト磁石	5	10	5	～10.0	1.6	フェライト磁石	-	10	1個
フェライト磁石	10	20	5	～10.0	4.9	フェライト磁石	-	10	1個
フェライト磁石	20	30	5	～10.0	9.8	フェライト磁石	-	10	1個
フェライト磁石	20	50	5	10.1～20.0	12.7	フェライト磁石	-	10	1個
フェライト磁石	30	30	10	20.1～30.0	21.6	フェライト磁石	-	10	1個
フェライト磁石	60	30	10	20.1～30.0	29.4	フェライト磁石	-	10	1個
フェライト磁石	20	40	10	10.1～20.0	17.7	フェライト磁石	-	10	1個
フェライト磁石	40	40	10	30.1～40.0	31.4	フェライト磁石	-	10	1個
[ネオジム磁石] ネオジム磁石	3	3	5	～10.0	2.8	ネオジム磁石	ニッケルメッキ	10	1個
[ネオジム磁石] ネオジム磁石	4	4	5	～10.0	5.6	ネオジム磁石	ニッケルメッキ	10	1個
[ネオジム磁石] ネオジム磁石	5	5	5	～10.0	8.9	ネオジム磁石	ニッケルメッキ	10	1個
[ネオジム磁石] ネオジム磁石	6	6	6	10.1～20.0	13.7	ネオジム磁石	ニッケルメッキ	10	1個
[ネオジム磁石] ネオジム磁石	8	8	6	20.1～30.0	23.2	ネオジム磁石	ニッケルメッキ	10	1個
[ネオジム磁石] ネオジム磁石	5	10	1	～10.0	2.7	ネオジム磁石	ニッケルメッキ	10	1個
[ネオジム磁石] ネオジム磁石	5	10	2	～10.0	8.5	ネオジム磁石	ニッケルメッキ	10	1個
[ネオジム磁石] ネオジム磁石	5	10	5	10.1～20.0	16.8	ネオジム磁石	ニッケルメッキ	10	1個
[ネオジム磁石] ネオジム磁石	10	10	1	～10.0	6.5	ネオジム磁石	ニッケルメッキ	10	1個
[ネオジム磁石] ネオジム磁石	10	10	2	10.1～20.0	11.8	ネオジム磁石	ニッケルメッキ	10	1個
[ネオジム磁石] ネオジム磁石	10	10	8	30.1～40.0	39.3	ネオジム磁石	ニッケルメッキ	10	1個
[ネオジム磁石] ネオジム磁石	5	15	3	10.1～20.0	13.9	ネオジム磁石	ニッケルメッキ	10	1個
[ネオジム磁石] ネオジム磁石	5	15	5	20.1～30.0	23.7	ネオジム磁石	ニッケルメッキ	10	1個
[ネオジム磁石] ネオジム磁石	5	15	10	30.1～40.0	31.4	ネオジム磁石	ニッケルメッキ	10	1個
[ネオジム磁石] ネオジム磁石	10	15	3	20.1～30.0	23.9	ネオジム磁石	ニッケルメッキ	10	1個
[ネオジム磁石] ネオジム磁石	10	15	5	30.1～40.0	34.3	ネオジム磁石	ニッケルメッキ	10	1個
[ネオジム磁石] ネオジム磁石	10	15	10	60.1～70.0	61.4	ネオジム磁石	ニッケルメッキ	10	1個
[ネオジム磁石] ネオジム磁石	5	20	10	40.1～50.0	40.8	ネオジム磁石	ニッケルメッキ	10	1個
[ネオジム磁石] ネオジム磁石	10	20	5	40.1～50.0	47.7	ネオジム磁石	ニッケルメッキ	10	1個
[ネオジム磁石] ネオジム磁石	10	20	10	70.1～80.0	77.8	ネオジム磁石	ニッケルメッキ	10	1個
[ネオジム磁石] ネオジム磁石	15	20	5	60.1～70.0	69.7	ネオジム磁石	ニッケルメッキ	10	1個
[ネオジム磁石] ネオジム磁石	20	30	5	80.1～90.0	84.8	ネオジム磁石	ニッケルメッキ	10	1個
[ネオジム磁石] ネオジム磁石	30	30	5	100.1～	110.8	ネオジム磁石	ニッケルメッキ	10	1個

通常単価(税別) (税込単価)	通常出荷日

290円 ( 319円 )	在庫品1日目当日出荷可能
290円 ( 319円 )	在庫品1日目当日出荷可能
320円 ( 352円 )	在庫品1日目当日出荷可能
320円 ( 352円 )	在庫品1日目当日出荷可能
470円 ( 517円 )	在庫品1日目当日出荷可能
650円 ( 715円 )	在庫品1日目当日出荷可能
470円 ( 517円 )	在庫品1日目当日出荷可能
650円 ( 715円 )	在庫品1日目当日出荷可能
260円 ( 286円 )	在庫品1日目当日出荷可能
280円 ( 308円 )	在庫品1日目当日出荷可能
290円 ( 319円 )	在庫品1日目当日出荷可能
320円 ( 352円 )	在庫品1日目当日出荷可能
360円 ( 396円 )	在庫品1日目当日出荷可能
290円 ( 319円 )	在庫品1日目当日出荷可能
300円 ( 330円 )	在庫品1日目当日出荷可能
330円 ( 363円 )	在庫品1日目当日出荷可能
360円 ( 396円 )	在庫品1日目当日出荷可能
380円 ( 418円 )	在庫品1日目当日出荷可能
420円 ( 462円 )	在庫品1日目当日出荷可能
380円 ( 418円 )	在庫品1日目当日出荷可能
390円 ( 429円 )	在庫品1日目当日出荷可能
430円 ( 473円 )	在庫品1日目当日出荷可能
650円 ( 715円 )	在庫品1日目当日出荷可能
660円 ( 726円 )	在庫品1日目当日出荷可能
710円 ( 781円 )	在庫品1日目当日出荷可能
820円 ( 902円 )	在庫品1日目当日出荷可能
820円 ( 902円 )	在庫品1日目当日出荷可能
1,080円 ( 1,188円 )	在庫品1日目当日出荷可能
910円 ( 1,001円 )	在庫品1日目当日出荷可能
1,170円 ( 1,287円 )	在庫品1日目当日出荷可能
1,410円 ( 1,551円 )	在庫品1日目当日出荷可能

基本情報

【特長】ネオジム磁石・フェライト磁石を使用した角タイプのマグネットです。

ご注意

該当ページにおいて中国のレアアース輸出規制に伴い一部製品で調達が長納期化しております。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応			個別対応
数量区分	小口			大口
数量	1〜9	10〜19	20〜50	51～
値引率	基準単価	5%	10%	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。
