2	抜取	10	1個
2.5	抜取	10	1個
2.6	抜取	10	1個
3	抜取	10	1個
4	抜取	10	1個
5	抜取	10	1個
6	抜取	10	1個
8	抜取	10	1個
10	抜取	10	1個
12	抜取	10	1個
2	挿入	10	1個
2.5	挿入	10	1個
2.6	挿入	10	1個
3	挿入	10	1個
4	挿入	10	1個
5	挿入	10	1個
6	挿入	10	1個
8	挿入	10	1個
10	挿入	10	1個
12	挿入	10	1個

通常単価(税別) (税込単価)	通常出荷日

14,620円 ( 16,082円 )	在庫品1日目当日出荷可能
14,620円 ( 16,082円 )	在庫品1日目当日出荷可能
14,620円 ( 16,082円 )	在庫品1日目当日出荷可能
14,620円 ( 16,082円 )	在庫品1日目当日出荷可能
14,620円 ( 16,082円 )	在庫品1日目当日出荷可能
14,620円 ( 16,082円 )	在庫品1日目当日出荷可能
14,620円 ( 16,082円 )	在庫品1日目当日出荷可能
14,620円 ( 16,082円 )	在庫品1日目当日出荷可能
14,620円 ( 16,082円 )	在庫品1日目当日出荷可能
14,620円 ( 16,082円 )	在庫品1日目当日出荷可能
14,620円 ( 16,082円 )	在庫品1日目当日出荷可能
14,620円 ( 16,082円 )	在庫品1日目当日出荷可能
14,620円 ( 16,082円 )	在庫品1日目当日出荷可能
14,620円 ( 16,082円 )	在庫品1日目当日出荷可能
14,620円 ( 16,082円 )	在庫品1日目当日出荷可能
14,620円 ( 16,082円 )	在庫品1日目当日出荷可能
14,620円 ( 16,082円 )	在庫品1日目当日出荷可能
14,620円 ( 16,082円 )	在庫品1日目当日出荷可能
14,620円 ( 16,082円 )	在庫品1日目当日出荷可能
14,620円 ( 16,082円 )	在庫品1日目当日出荷可能

基本情報

メーカー規格変更により、キャップの色が異なる場合がございます。予めご了承下さい。性能に変更はございません。

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

外形図・規格表

TLTP

TLTN

規格表

型式

TLTP10

■挿入・抜取工具
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		D	L	￥基準単価	￥スライド単価
Type	No.	D	L	1〜3本	4本
TLTP (挿入工具) TLTN (抜取工具)	2	9.5	68.7	13,000	12,000
	2.5	9.5	69.0
	2.6	9.5	69.0
	3	9.5	68.5
	4	11.0	75.8
	5	11.0	78.6
	6	11.0	78.1
	8	13.0	98.4
	10	15.5	104.4
	12	17.5	114.8

[ ! ]TLTP・TLTNはRoHS非対応品ですが、表面処理の六価クロム含有はしきい値内です。
・抜き取る際、おねじや本品にもダメージを与えません。
・タングを折り取ったり、折ったタングを探したりゲージを確認する必要がありません。
・キャップの色が違う場合がありますが、仕様に違いはありません。
[ ! ]表示数量超えはWOSにてご確認ください。

納期・価格

納期

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

■タングレスインサートの取り扱い方法について

（図1）

（図2）

（図3）

（図4）

（図5）

（図6）

図1）挿入工具の六角シャンク部に赤色（もしくは青色）のハンドルを装着し、ダブルナット部を緩めておきます。
図2）工具の先端ねじ部に、タングレスを工具とインサートの爪同士が引っ掛かるまで回します。その際に、タングレスには方向性がないので、どちらからでも装着可能です。
図3）各呼び長さに対応する為に、緩めておいたダブルナットを調整して、白い樹脂部とタングレス末端の隙間が、ねじ山1山分開くように調整し、ダブルナット部で固定してください。
図4）母材に対して、垂直になるように工具を合わせ、強く押し付けずに回転させながら挿入します。
図5）樹脂部が母材に接触して回らなくなったら、工具を反転させます。この時に母材に当たってから強く回し続けると樹脂部が割れますのでご注意ください。
図6）工具が母材から離れたら、挿入完了です。

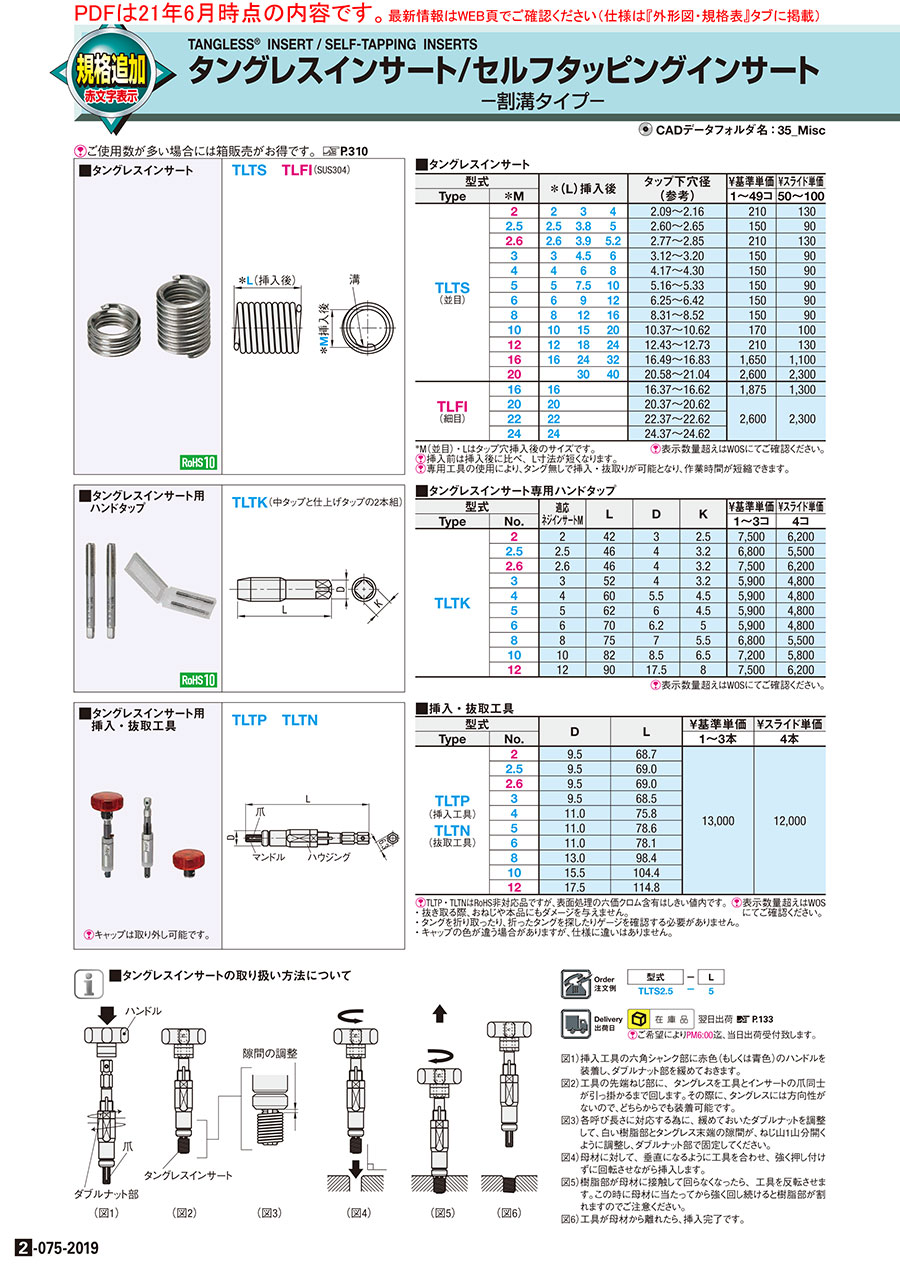

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
