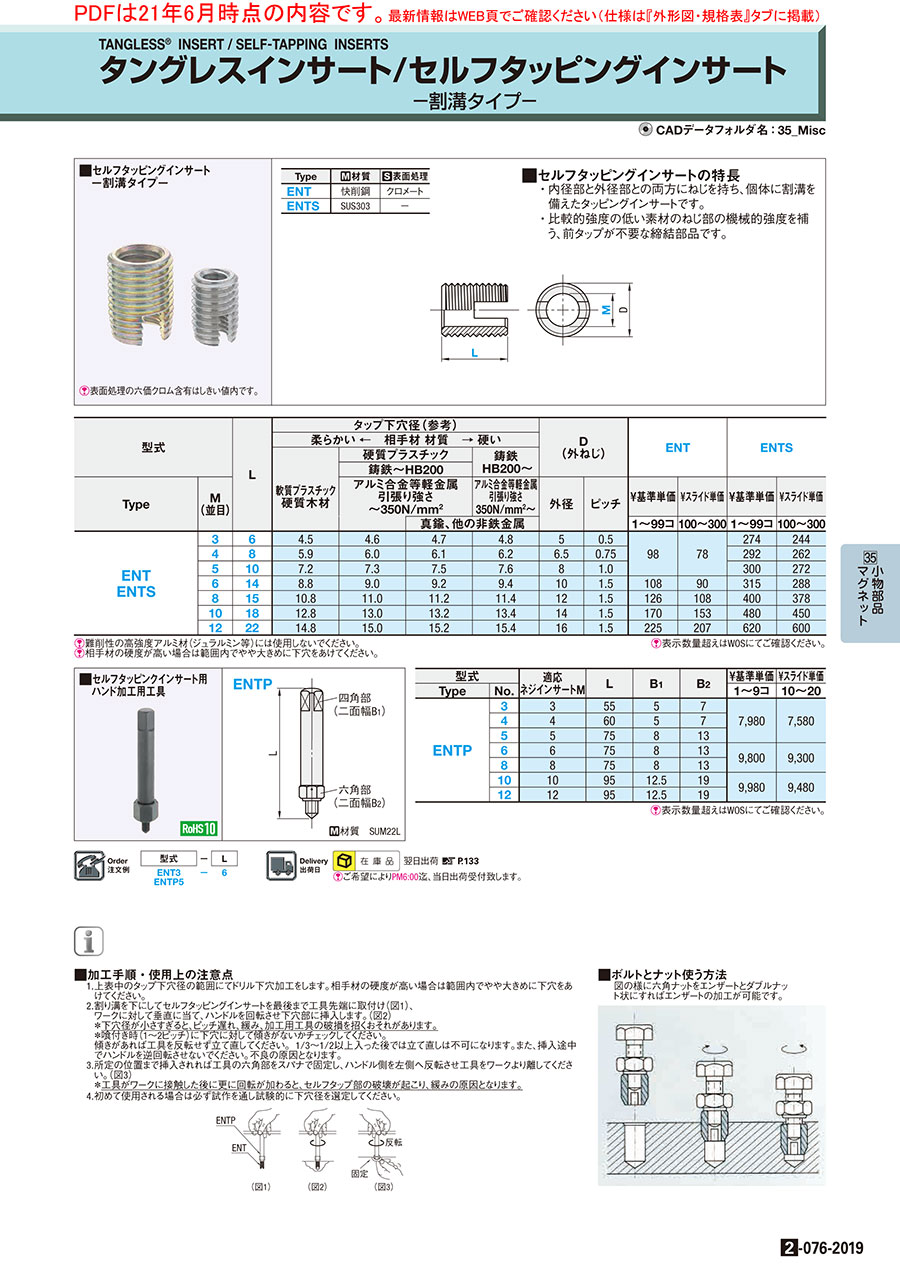

セルフタッピングインサート用ハンド加工用工具

■ボルトとナット使う方法

図の様に六角ナットをエンザートと
ダブルナット状にすればエンザートの加工が可能です。

■セルフタッピングインサートの特長

・内径部と外径部との両方にねじを持ち、個体に割溝を備えたタッピングインサートです。
・比較的強度の低い素材のねじ部の機械的強度を補う、前タップが不要な締結部品です。

■加工手順・使用上の注意点

1． 上表中のタップ下穴径の範囲にてドリル下穴加工をします。相手材の硬度が高い場合は範囲内でやや大きめに下穴をあけてください。

2． 割り溝を下にしてセルフタッピングインサートを最後まで工具先端に取付け（図1）、
ワークに対して垂直に当て、ハンドルを回転させ下穴部に挿入します。（図2）
＊下穴径が小さすぎると、ピッチ遅れ、緩み、加工用工具の破損を招くおそれがあります。
＊喰付き時（1～2ピッチ）に下穴に対して傾きがないかチェックしてください。
傾きがあれば工具を反転せず立て直してください。1/3～1/2以上入った後では立て直しは不可になります。
また、挿入途中でハンドルを逆回転させないでください。不良の原因となります。

3． 所定の位置まで挿入されれば工具の六角部をスパナで固定し、ハンドル側を左側へ反転させ工具をワークより離してください。（図3）
＊工具がワークに接触した後に更に回転が加わると、セルフタップ部の破壊が起こり、緩みの原因となります。

4． 初めて使用される場合は必ず試作を通し試験的に下穴径を選定してください。

（図1）

（図2）

（図3）
