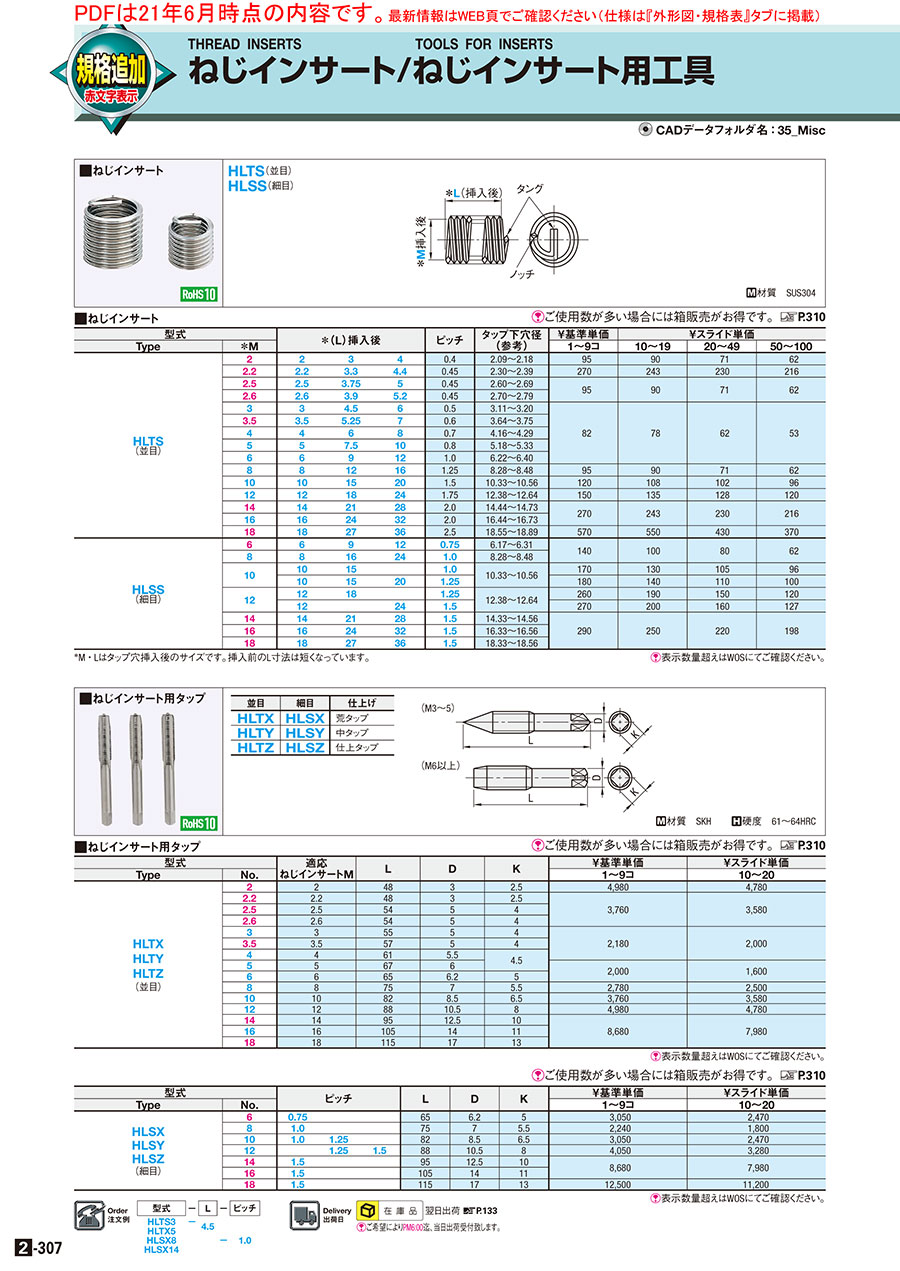

ねじインサート下穴用タップ

（図1）

（図2）

（図3）

（図4）

1.上表中のタップ下穴径の範囲にてドリル下穴加工をします。
（穴深さ＞挿入後の長さ＋2.5×P（ピッチ））。

2. ねじインサート用タップを用いてタップ加工し（荒タップ、中タップ、仕上げタップの順）、切粉を完全に除去します。

3. ねじインサート挿入工具のスリーブ先端にねじインサートを挿入し（タングを先端側向きにセット）、マンドレル先端のスリワリ部でタングを挟みます（図1）。ハンドルを回し、工具先端の案内ねじ部にねじインサートを挿入します。この時、スリーブ先端よりねじインサートが出ない程度（1、2ピッチ残す）にセットします。

4. ねじインサート挿入工具をワークに対して垂直に当て、ハンドルを回転させ、ねじインサートを挿入します（図2）。挿入具合はスリーブ先端の開口部から確認します。挿入が完了したら工具をワークより離します。

＊ハンドルを挿入方向に強く押し付けながら挿入すると、山とび等の不良が発生しますので、ハンドルは水平に軽く回転させてください。また、挿入途中でハンドルを逆回転させないでください。不良の原因となります。

5. ねじインサートの挿入が完了した後、折取工具を挿入し、頭部をハンマーで強く短打し、タングをノッチより折り取ります（図3）。

6. ねじインサートを抜き取る際には、ねじインサート抜取工具を挿入済みのねじインサートに押し付け、ゆっくりと時計逆方向に回転させて抜き取ります（図4）。抜き取った穴に再度ねじインサートを挿入する際には、再度専用タップを通してから挿入します。
